Руководство по эксплуатации (Шкаф ШУЗ 1D-IP54-O-У)

ШКАФ УПРАВЛЕНИЯ ЗАДВИЖКАМИ

Руководство по эксплуатации ДАЭ 100.460.000 РЭ

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ

Бийск 2024

1 Общие указания по эксплуатации

1.1 Шкаф управления задвижками (далее по тексту ШУЗ) не предназначен для использования лицами не прошедшими инструктаж по технике безопасности.

1.2 ШУЗ не предназначен для работы в агрессивных средах и в качестве взрывозащищенного оборудования.

1.3 После распаковки провести осмотр ШУЗ и проверить:

• отсутствие механических повреждений;

• наличие и состояние маркировки на двери и у элементов внутри шкафа;

• надежность крепления всех узлов и элементов внутри шкафа и зажимов винто-

• вых соединителей.

1.4 Эксплуатацию ШУЗ производить в соответствии с требованиями настоящего

• руководства по эксплуатации.

2 Назначение изделия

2.1 ШУЗ предназначен для управления одно/трехфазным электроприводом задвижки или затвора.

2.2 ШУЗ рассчитан на круглосуточный режим работы.

2.3 ШУЗ соответствует климатическому исполнению «У» категории размещения 3.1, но для работы при температуре от минус 10 °C до плюс 55 °C и относительной влажности воздуха 80 % при плюс 25 °C по ГОСТ 15150-69.

2.4 По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008 (частота вибрации от 10 до 55 Гц).

2.5 Пример условного обозначения:

ШУЗ 1D-IP54-O-У БСК

3 Комплект поставки

3.1 Комплект поставки ШУЗ приведен в таблице 1

4 Основные технические характеристики

4.1 Основные технические характеристики ШУЗ приведены в таблице 2.

5 Требования безопасности

5.1 ВНИМАНИЕ! В ШУЗ используется опасное для жизни напряжение. Любые подключения производить только при отключенном питании.

5.2 Корпус ШУЗ перед включением и при работе должен быть заземлен.

5.3 При монтаже и в процессе эксплуатации обслуживающий персонал должен руководствоваться действующими «Правилами технической эксплуатации электроустановок потребителей» (ПТЭП) и «Межотраслевыми правилами по охране труда при эксплуатации установок» ПОТ РЭМ-016-2001 (РД 153-34.0-03150-00).

5.4 Обслуживающий персонал должен иметь квалификационную группу не ниже 3.

5.5 Персонал, обслуживающий шкаф, должен быть снабжен защитными средствами и инструментами, прошедшими испытания в соответствии с действующими нормативами и сроками.

5.6 По способу защиты человека от поражения электрическим током ШУЗ соответствует классу 0I по ГОСТ 12.2.007.0-75.

5.7 Конструкция шкафа обеспечивает пожарную безопасность в соответствии с требованиями ГОСТ 12.2.007.0-75.

6 Устройство и особенности конструкции

6.1 Корпус шкафа, выполненный из стали, имеет коробчатую форму. К корпусу с помощью петли крепится крышка. Элементы управления, размещённые внутри корпуса, установлены на DIN-рейках. На крышке шкафа расположены органы управления и индикации. Конструкция шкафа предусматривает его одностороннее обслуживание. Дверь шкафа снабжена замком, открываемым специальным ключом, входящим в комплект поставки. На рисунке 1 изображен общий вид шкафа.

6.2 На лицевой панели шкафа расположены основные органы управления (защищенные специальными колпачками с возможностью пломбировки) и индикация, для каждой задвижки или затвора раздельно:

• зелёный светодиодный индикатор «Наличие напряжения»;

− переключатель режимов работы «Ручной», «Автоматический» и отключение управления (Ручн., Авт., Откл);

• кнопки «Открыть» и «Закрыть» со световой индикацией положения запорного

• органа;

• лампа «Неисправность» сигнализирующая о возникновении одного из вариантов

• неисправности.

6.3 Работоспособность ШУЗ сохраняется при воздействии электромагнитных помех со степенью жесткости не ниже 2 по ГОСТ Р 53325-2012.

6.4 Уровень излучаемых помех соответствует нормам, установленным на оборудование информационных технологий класса Б, согласно разд.6 ГОСТ Р 51318.22-99 и приложению Б ГОСТ Р 53325-2012.

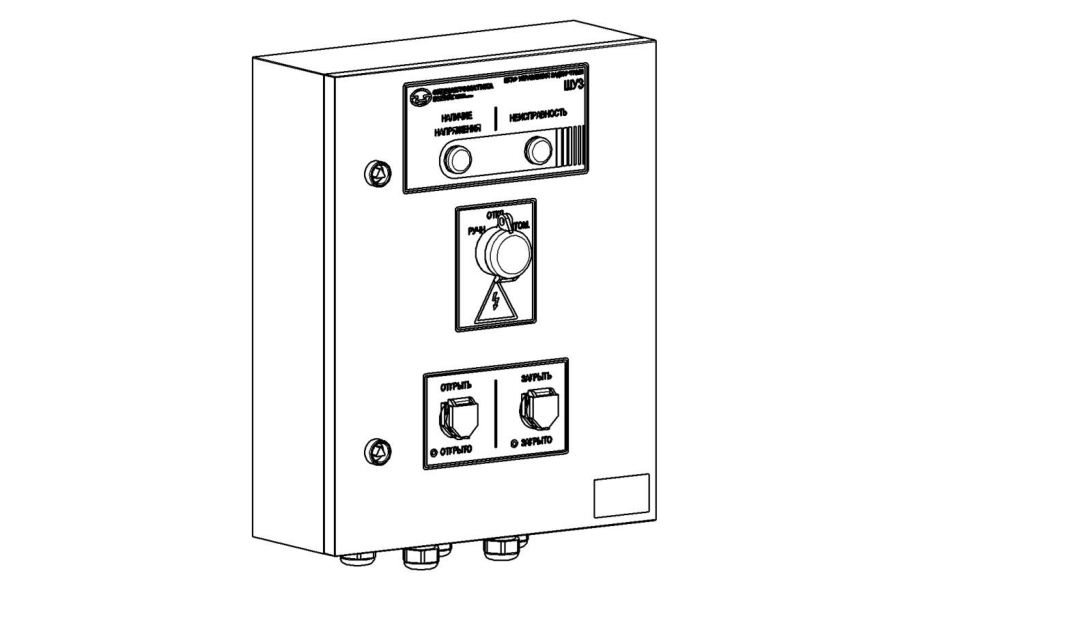

Рисунок 1 - Общий вид шкафа

7 Монтаж и ввод в эксплуатацию

7.1 Установить ШУЗ на предусмотренное для него место и закрепить через 4 отверстия. Установочные размеры приведены в приложении A.

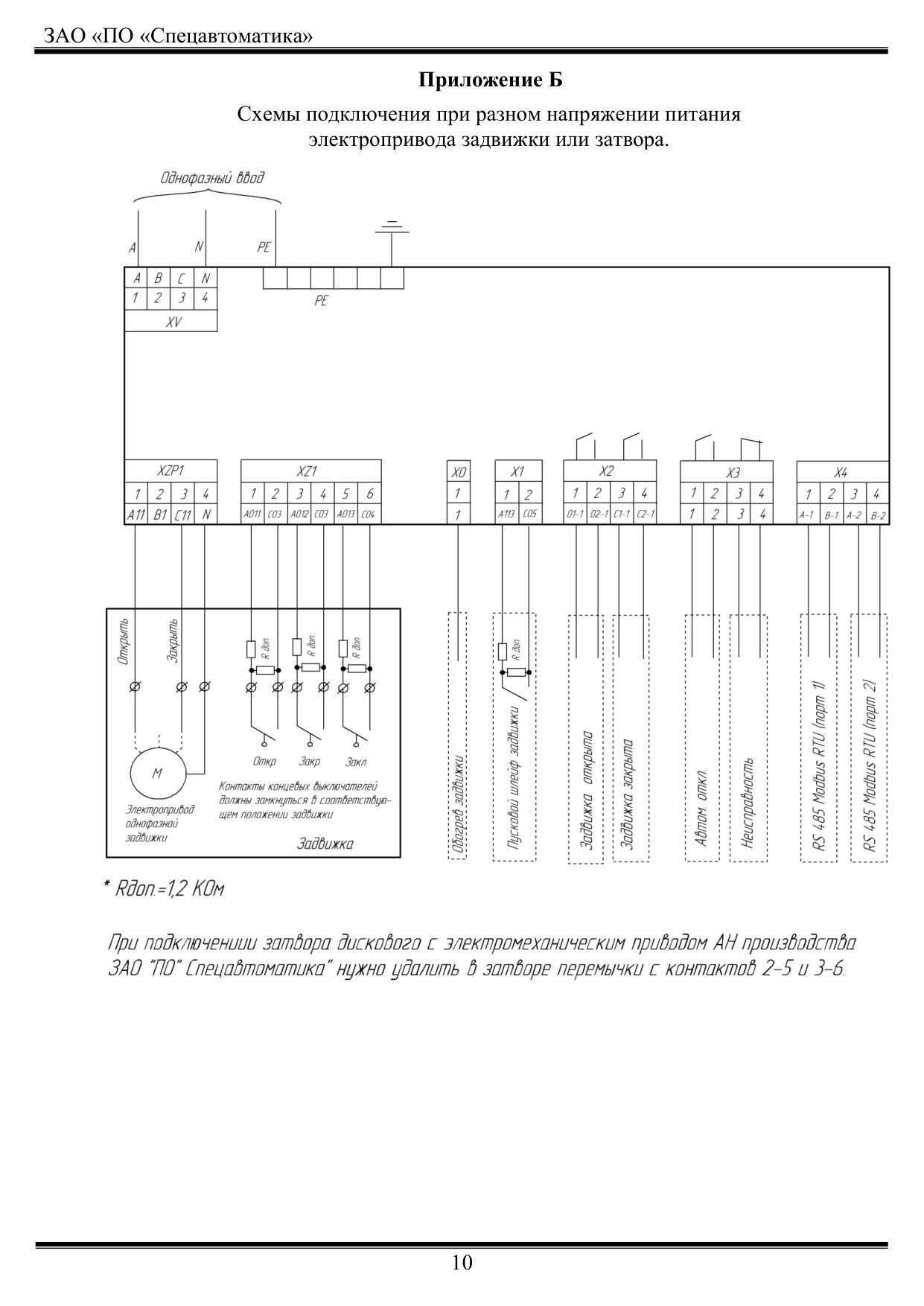

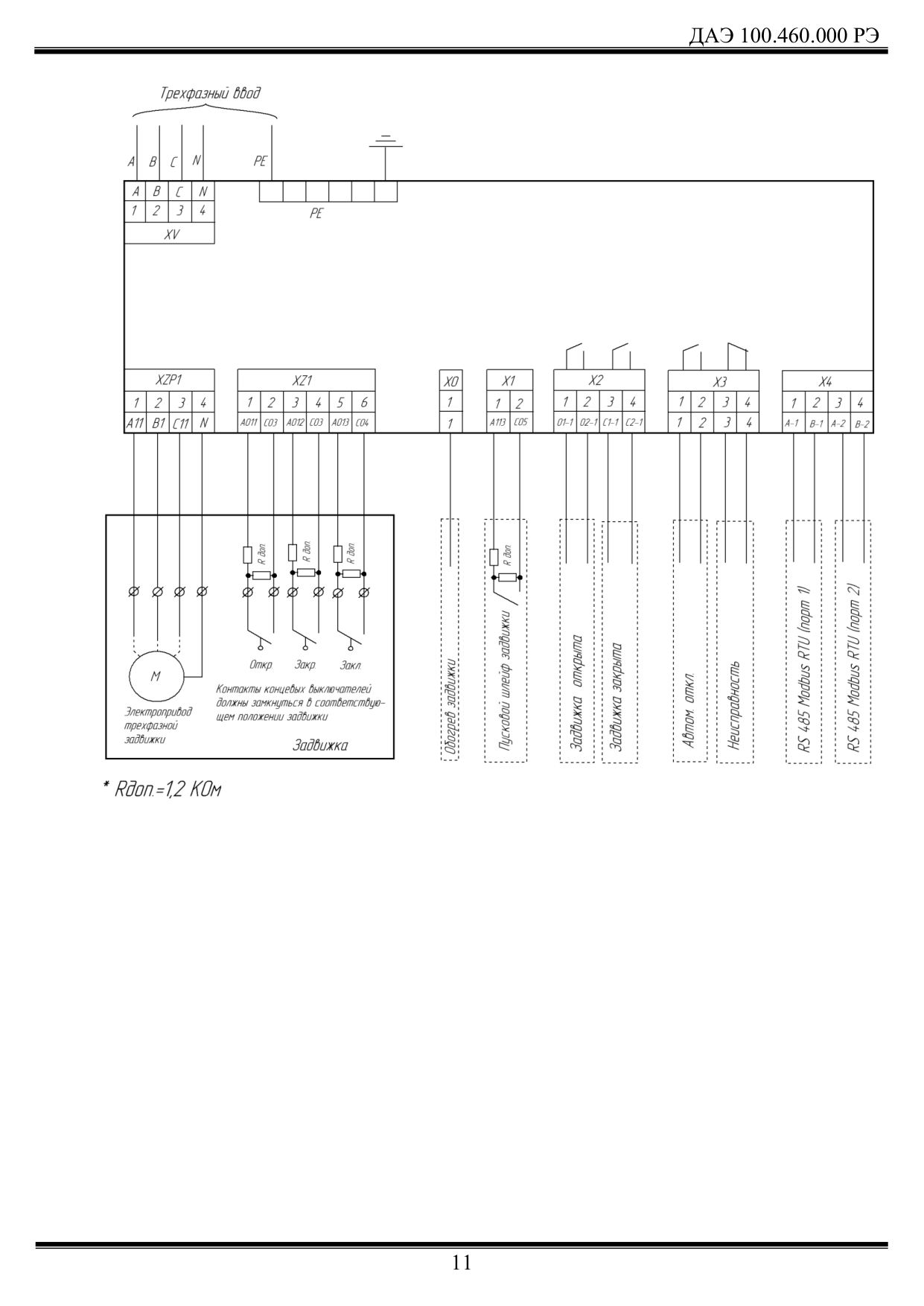

7.2 Внешние подключения осуществлять в соответствии со схемами, представленными в приложении Б.

7.3 Подвод кабелей осуществляется снизу через съемные кабельные вводы.

7.4 После выполнения монтажа проверить надежность механического соединения проводников силовых и контрольных цепей.

8 Порядок и принцип работы

8.1 После подключения электропитания шкафа в соответствии с одной из схем в

• приложении Б, нужно включить автоматические выключатели, расположенные внутри.

8.2 В меню ПР200 на экране настроек выбрать нужные параметры для управления

• задвижкой или затвором в автоматическом режиме:

− способ управления задвижками или затворами с электроприводом в автоматическом режиме – «сухой контакт» от внешних устройств или через RS-485 по протоколу MODBUS-RTU;

• положение задвижки или затвора при управлении «сухими контактами» от

• внешних устройств («норма» - задвижки или затворы открыты или закрыты);

− отслеживание заклинивания электропривода от моментных переключателей, либо по времени.

8.3 Режимы работы ШУЗ:

• «Ручной» - управление задвижками или затворами осуществляется во время

• нажатия и удержания кнопки «Открыть» или «Закрыть»;

• «Автоматический» - управление осуществляется в зависимости от выбора пункта

• в меню настроек ПР200:

• а) «Сухой контакт» - при выборе данного пункта задвижки или затворы

• управляются «сухими контактами» внешних устройств (схема подключения в приложении Б);

• б) «RS-485» - при выборе этого пункта шкаф управляется с помощью интер-

• фейса RS-485, по средством протокола MODBUS-RTU (используется совместно со шкафом ШУК производства ЗАО «ПО «Спецавтоматика») при этом:

− ШУЗ выполняет роль ведомого (slave).

− установленная скорость 9600 бод,

− 8 бит данных, без бита четности, 1 стоп бит. Для работы шкафа в сети MODBUS присвоен адрес 19. Доступные регистры устройств описаны в приложении Г;

• «Неисправность» - в этом режиме отключается цепь внешнего управления соот-

• ветствующей задвижки или затвора и загорается соответствующая желтая лампа, при этом размыкаются контакты X3.1 и X3.2.

− «Тест» - проверка работоспоспособности всех световых индикаторов на лицевой панели шкафа, включается в меню ПР200. При выборе данного режима световые индикаторы моргают 7 секунд с периодичностью 0,5 секунды.

8.4 События, при которых возникает неисправность:

• обрыв или короткое замыкание цепи внешнего управления задвижкой или затво-

• ром «сухими контактами» или по интерфейсу RS-485 (при потере связи в режиме управления через RS-485 лампа неисправность моргает с периодичностью 0,5 секунды);

• обрыв или короткое замыкание подключенных цепей задвижки или затвора к

• шкафу;

− обрыв цепи управления электроприводом задвижки или затвора;

− заклинивание – данное событие формируется в автоматическом режиме работы, если после подачи внешнего сигнала на открытие или закрытые, запорный орган в течение 90 секунд не перешел в соответствующее положение (для устранения данной неисправности необходимо переключить шкаф в ручной режим работы, далее устранить причину, по которой задвижка или затвор не мог открыться или закрыться и перевести за-

порный орган в крайнее положение), либо замкнулись моментные выключатели, предусмотренные устройством электропривода. Выбор варианта отслеживания заклинивания привода выбирается в ПР200.

8.5 Дополнительную информацию о подключенных цепях, состоянии, положении задвижки или затвора можно посмотреть в меню ПР200. Структура экранов ПР200 приведена в приложении В.

9 Техническое обслуживание

9.1 Техническое обслуживание является мерой поддержания работоспособности,

• предупреждения поломок и неисправностей.

9.2 Техническое обслуживание шкафа должно производиться в соответствии с

• графиком обслуживания на объекте, но не реже одного раза в год.

9.3 При осмотре проверяются:

• надежность крепления панелей шкафа, аппаратуры;

• отсутствие механических повреждений аппаратуры;

• состояние проводов и кабелей, контактных соединений на рядах зажимов.

9.4 После осмотра производится чистка шкафа и установленного в нем оборудова-

• ния от пыли.

9.5 При техническом обслуживании шкафа необходимо производить затяжку винтовых соединений.

10 Транспортирование и хранение

10.1 Транспортирование ШУЗ следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 4 по ГОСТ 15150-69, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.

10.2 При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на ШУЗ.

10.3 До монтажа на объекте ШУЗ может находиться в помещении или под навесом, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов, что соответствует условиям 4 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.

10.4 При транспортировании ШУЗ в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

10.5 Шкаф в упаковке для транспортирования выдерживает воздействие температуры от минус 40 °С до плюс 50 °С.

11 Указания по утилизации

11.1 ШУЗ не представляет опасности для окружающей среды и здоровья людей после окончания срока службы.

11.2 ШУЗ не содержит драгоценных металлов.

11.3 ШУЗ не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.

12 Гарантийные обязательства

12.1 Гарантийный срок эксплуатации ШУЗ составляет 2 года со дня ввода в эксплуатацию, но не более 3 лет со дня отгрузки потребителю при соблюдении потребителем правил монтажа, эксплуатации, транспортирования и хранения.

12.2 Ремонт ШУЗ в течение гарантийного срока эксплуатации производится предприятием – изготовителем при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.

13 Сведения о рекламациях

13.1 При отказе в работе или неисправности ШУЗ в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации.

13.2 В таблице 3 должны быть зарегистрированы все предъявляемые рекламации и дано их краткое содержание

14 Свидетельство о приемке и упаковывании

14.1 Шкаф управления задвижками ШУЗ-1D-IP54-О-У БСК зав. № _____ изготовлен и соответствует техническим условиям ТУ 26.30.50.123-174-00226827-2020, технической документации и признан годным для эксплуатации, упакован согласно требованиям документации предприятия-изготовителя.

Упаковщик __ __ ___ личная подпись расшифровка подписи число, месяц, год ОТК ___ ____ личная подпись штамп ОТК число, месяц, год

Сертификат соответствия № ЕАЭС RU C-RU.ПБ68.В.00287/21, действителен до 13.05.2026.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес предприятия-изготовителя:

ЗАО «ПО «Спецавтоматика» 659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10

Контактные телефоны:

8-800-2008-208 (звонок по России бесплатный) Отдел сбыта - (3854) 44-90-42 Консультации по техническим вопросам – (3854) 44-91-14 - Факс: (3854) 44-90-70 E-mail: info@sa biysk.ru - http://www.sa biysk.ru/

Сделано в России

Приложение А

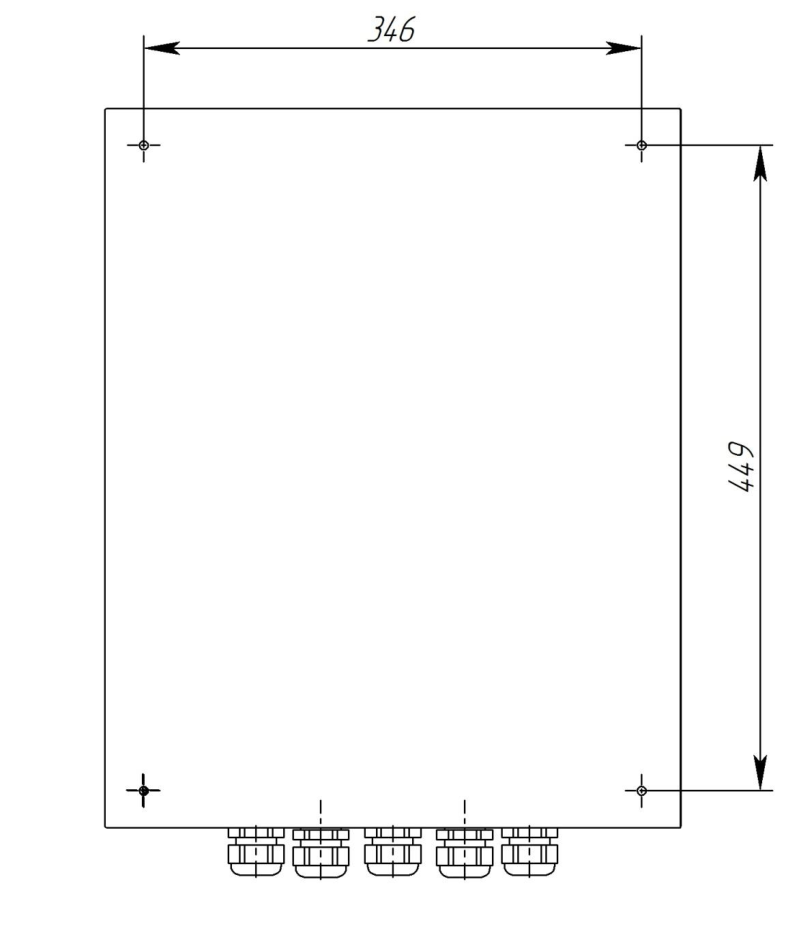

Установочные размеры ШУЗ

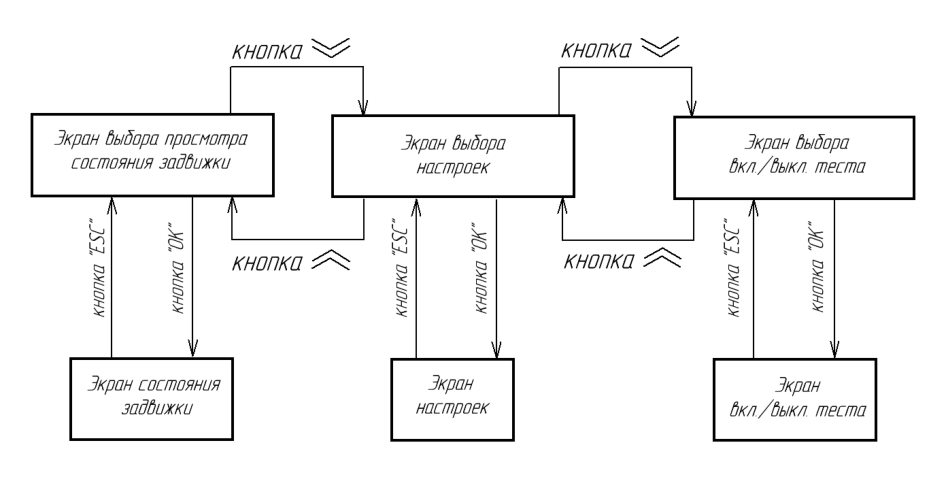

Приложение В Структура экранов в ПР200

Приложение Г
