Ороситель спринклерный скрытый «СВК», «SSP»

СВК0-PНо0,35-R1/2/P57(68).В3-«СВК-10»

СВК0-РНо0,47-R1/2/P57(68).В3-«СВК-12»

СВК0-РНо0,42-R1/2/P57(68).В3-«СВК-К80»

СВК0-РНо0,60-R1/2/Р57(68).В3-«СВК-K115»

СВК0-РНо0,42-R1/2/Р57(68).В3-«SSP-К80»

СВК0-РНо0,60-R1/2/Р57(68).В3-«SSP-К115»

Назначение и область применения

Ороситель спринклерный скрытый типов: «СВК-10», «СВК-12», «СВК-К80», «СВК-К115», «SSP-К80», «SSP-К115» (далее – ороситель) устанавливается в автоматических установках водяного пожаротушения (АУП). Ороситель предназначен для равномерного распределения по защищаемой площади огнетушащего вещества (ОТВ) и устанавливается в подвесных потолках в помещениях с высокими требованиями к внешнему виду (гостиничные холлы, торговые центры, театральные залы и т.д.)

В качестве ОТВ используется вода или вода со смачивателем из водного раствора пенообразователя общего назначения углеродистого синтетического типа «s». Рабочую концентрацию смачивателя следует уточнять по нормативной документации.

Скрытый ороситель представляет собой спринклерный ороситель из ряда «СВН-10», «СВН-12», «СВН-К80», «СВН-К115», «SSP-К80», «SSP-К115» с встроенным в верхнюю часть корпуса магнитом. Ороситель вместе с держателем устанавливается в патрон, монтируемый в подвесной потолок, а снаружи закрывается декоративной крышкой.

Ороситель выполнен в климатическом исполнении В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5 °С, в воздушной – минус 60 °С.

Особенности монтажа

Оросители изготовлены и испытаны в соответствии с требованиями ТУ 28.29.22-169-00226827-2020 «Ороситель спринклерный скрытый», ГОСТ Р 51043-2002 «Установки водяного и пенного пожаротушения автоматические. Оросители.

Общие технические требования. Методы испытаний», ГОСТ Р 53289-2009 «Установки водяного пожаротушения автоматические. Оросители спринклерные для подвесных потолков. Огневые испытания» и предназначены для установки в соответствии со стандартами монтажа за подвесными потолками. Порядок сборки и монтажа оросителей указан в паспорте и в инструкциях по монтажу. Перед установкой следует провести тщательный визуальный осмотр оросителя на наличие маркировки; на отсутствие засорения входной части оросителя; на отсутствие механических повреждений розетки, дужек корпуса, присоединительной резьбы, патрона с вставленным в него держателем, крышки с припаянным замком.

Функциональные возможности и особенности

  • Принципиально новая конструкция оросителей.

  • Термочувствительная крышка крепится не к деталям для скрытой установки, а непосредственно к оросителю.

  • «Безрезьбовая» конструкция деталей скрытой установки позволяет установить декоративную крышку после проверки системы и оформления потолка.

  • Отсутствует механизм выбрасывания розетки - конструкция деталей скрытой установки (патрона) такова, что не влияет на распределение воды оросителями по защищаемой площади.

  • Возможность поставки в комплекте с муфтой приварной.

  • Любой цвет декоративной крыши.

Технические характеристики*

Наименование параметра Значение параметра для оросителей
СВК-10 СВК-К80 СВК-12 СВК-К115 SSP-К80 SSP-К115
Диаметр выходного отверстия, мм 10,5 11,1 12,1 13,3 11,1 13,3
Диапазон рабочих давлений, МПа 0,05 – 1,00
Коэффициент производительности, дм3/(с×10×МПа0,5) 0,35 0,42 0,47 0,60 0,42 0,60
Защищаемая площадь, м2 12
Средняя интенсивность орошения на защищаемой площади при высоте
установки оросителя 2,5 м и рабочем давлении
Р=0,1 (0,3) МПа, дм3/(с×м2)**		 0,070
(0,120)		 0,078
(0,130)		 0,090
(0,150)		 0,100
(0,165)		 0,059
(0,101)		 0,087
(0,149)
Масса, не более, кг 0,150
Габаритные размеры, не более, мм 80×60
Номинальная температура срабатывания крышки, °С 50±3/60±3
Условное время срабатывания оросителя, не более, с 230
Условное время срабатывания крышки скрытого оросителя, не более, с 180/120
Маркировочный цвет жидкости в стеклянной колбе из ряда оранжевый/красный
Номинальная температура срабатывания оросителя из ряда, °С 57±3/68±3
Предельно допустимая рабочая температура оросителя, включительно, °С до 38/от 39 до 50
Термочувствительный элемент—стеклянная колба, мм Ø3×20
Коэффициент тепловой инерционности спринклерного оросителя,
Кт.и., (м×с)0,5***		 <50
Присоединительная резьба R1/2
К-фактор, LPM/bar0,5 66 80 89 115 80 115

Технические характеристики сверяйте с паспортом. Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м[2] – ± 5 %. **По технической документации производителя колб.

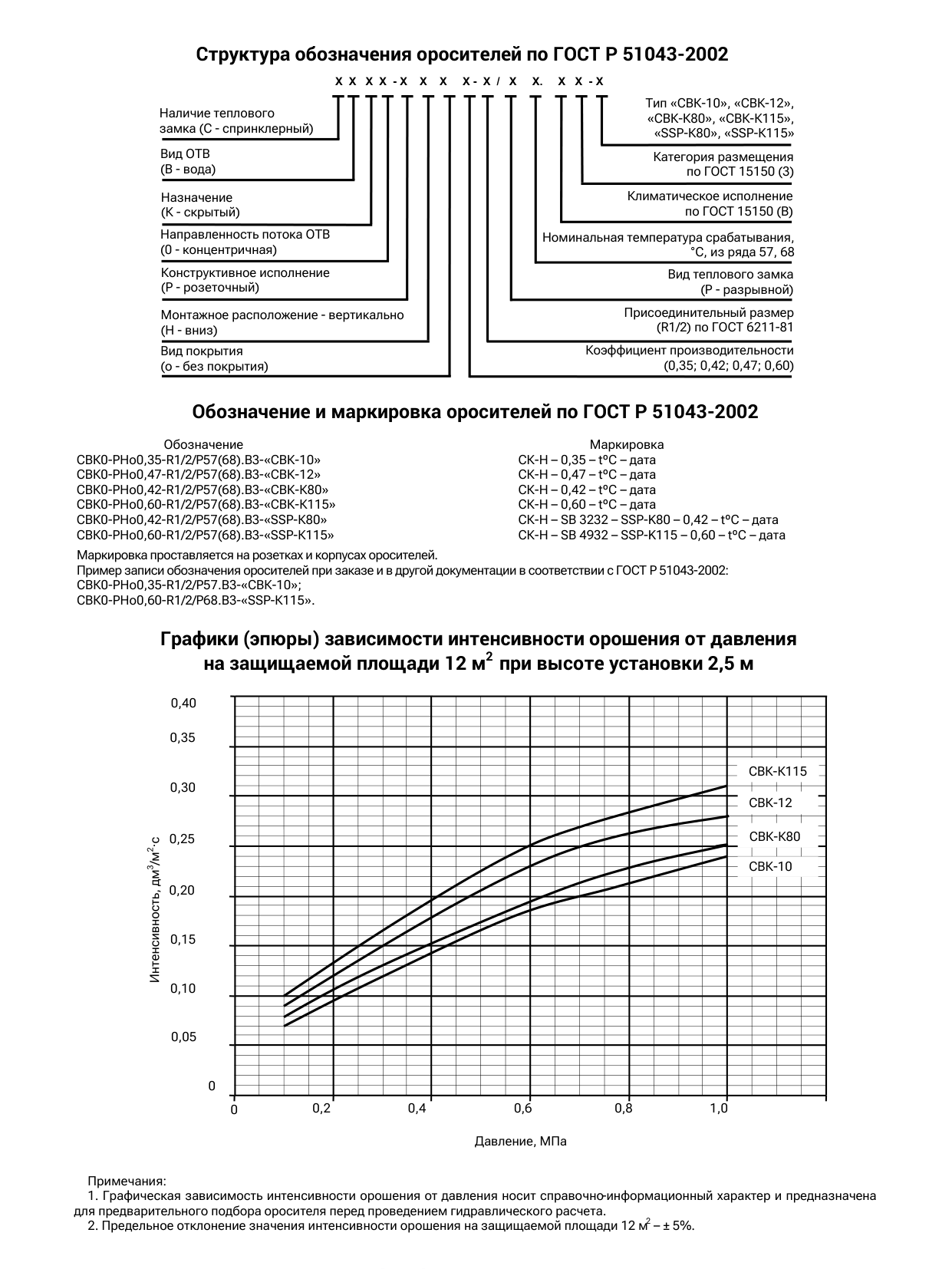

Структура обозначения оросителей по ГОСТ Р 51043-2002

Структура обозначения

Обозначение и маркировка оросителей по ГОСТ Р 51043-2002

Обозначение Маркировка
СВК0-РНо0,35-R1/2/Р57(68).В3-«СВК-10» СК-Н – 0,35 – tºС – дата
СВК0-РНо0,47-R1/2/Р57(68).В3-«СВК-12» СК-Н – 0,47 – tºС – дата
СВК0-РНо0,42-R1/2/Р57(68).В3-«СВК-К80» СК-Н – 0,42 – tºС – дата
СВК0-РНо0,60-R1/2/Р57(68).В3-«СВК-К115» СК-Н – 0,60 – tºС – дата
СВК0-РНо0,42-R1/2/Р57(68).В3-«SSP-К80» СК-Н – SB 3232 – SSP-K80 – 0,42 – tºС – дата
СВК0-РНо0,60-R1/2/Р57(68).В3-«SSP-К115» СК-Н – SB 4932 – SSP-K115 – 0,60 – tºС – дата

Маркировка проставляется на розетках и корпусах оросителей. Пример записи обозначения оросителей при заказе и в другой документации в соответствии с ГОСТ Р 51043-2002: СВК0-РНо0,35-R1/2/Р57.В3-«СВК-10»;

СВК0-РНо0,60-R1/2/Р68.В3-«SSP-К115».

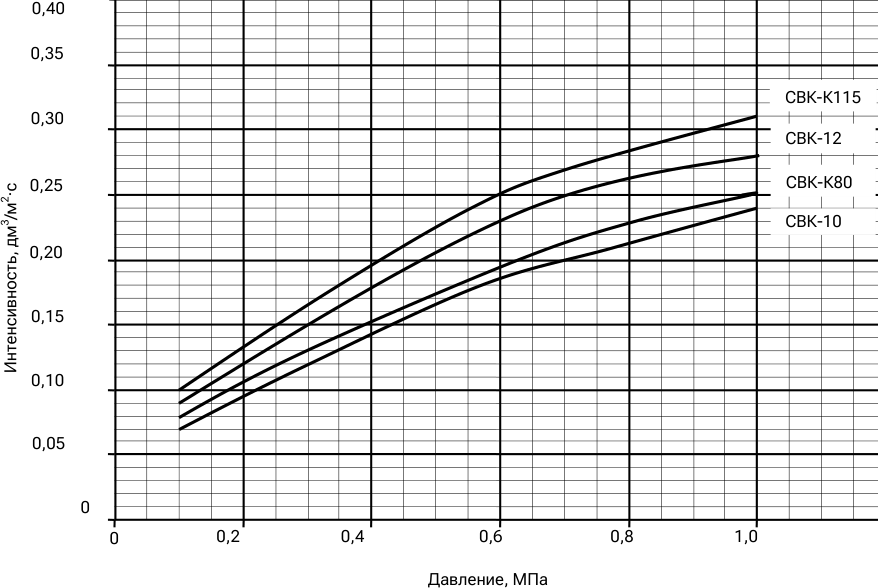

Графики (эпюры) зависимости интенсивности орошения от давления на защищаемой площади 12 м[2 ] при высоте установки 2,5 м

Примечания:

  1. Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчета.

  2. Предельное отклонение значения интенсивности орошения на защищаемой площади 12 м[2] – ± 5%.

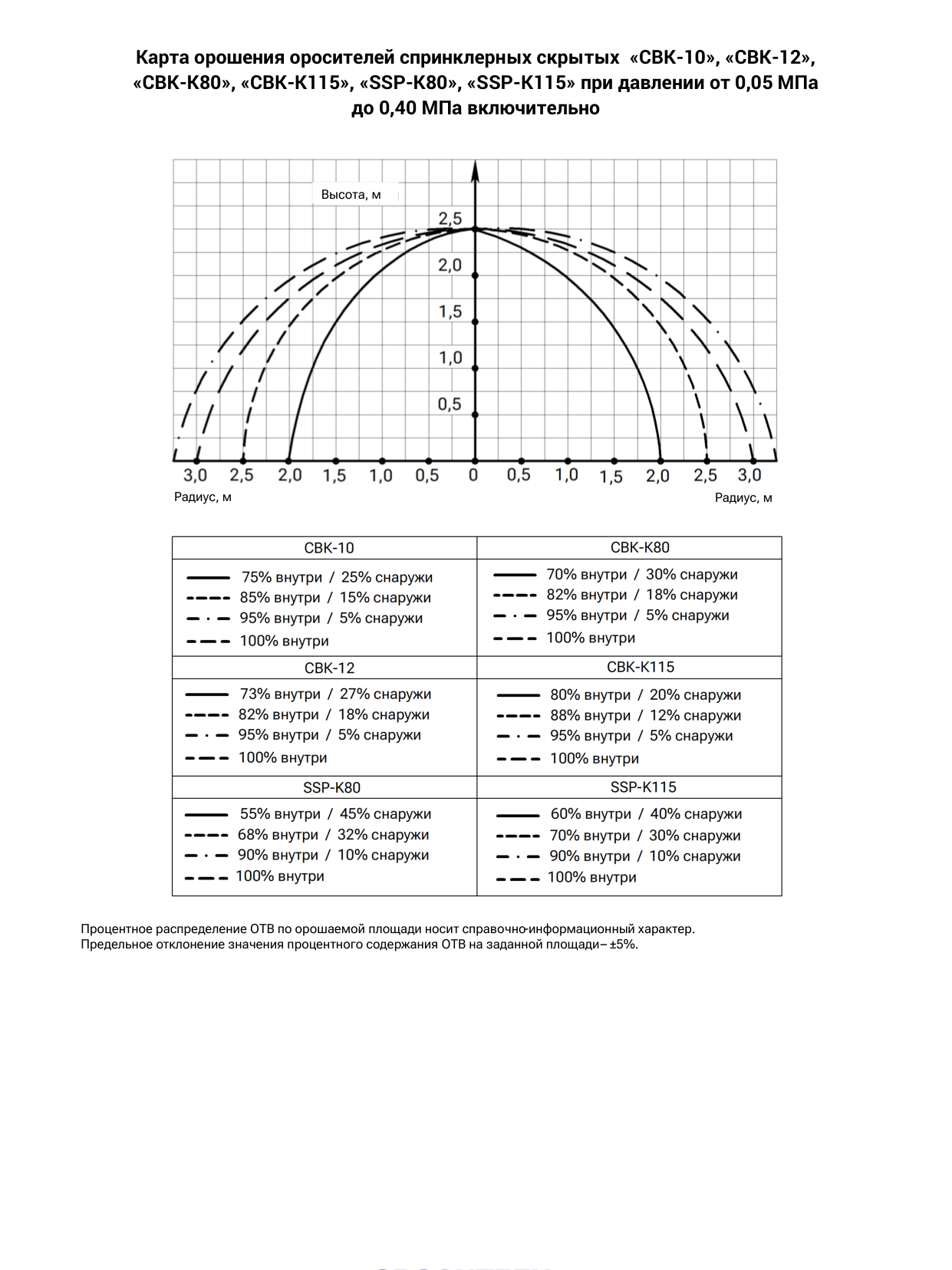

Страница 3

Распылитель спринклерный скрытый «БРИЗ[®] – С»

СBSК0-ПНо 0,085-R1/2/P57(68).В3-«Бриз-С-9/К16»

СВSК0-ПНо 0,085-R1/2/Р57(68).В3-«Бриз-С-12/К16»

СBSК0-ПНо 0,120-R1/2/P57(68).В3-«Бриз-С-9/К23»

СВSК0-ПНо 0,120-R1/2/Р57(68).В3-«Бриз-С-12/К23»

СBSК0-ПНо 0,120-R1/2/P57(68).В3-«Бриз-С-16/К23»

Назначение и область применения

Распылитель спринклерный скрытый «Бриз-С» устанавливается в автоматических установках водяного пожаротушения (АУП-ТРВ).

Распылитель предназначен для равномерного распределения воды по защищаемой площади и объему путем создания тонкодисперсного потока воды и устанавливается в подвесных потолках в помещениях с высокими требованиями к внешнему виду (гостиничные холлы, торговые центры, театральные залы и т.д.).

Перед установкой следует провести тщательный визуальный осмотр распылителя на наличие маркировки; на отсутствие механических повреждений фильтра, рассекателя, дужек корпуса, присоединительной резьбы, патрона с вставленным в него держателем, крышки с припаянным замком.

Скрытый распылитель представляет собой - спринклерный ороситель ТРВ из ряда «Бриз-9/К16», «Бриз-9/К23», «Бриз-12/ К16», «Бриз-12/К23», «Бриз-16/К23» с встроенным в верхнюю часть корпуса магнитом. Ороситель вместе с держателем устанавливается в патрон, монтируемый за подвесным потолком, а снаружи закрыт декоративной крышкой. Распылитель выполнен в климатическом исполнении В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5 °С, ■ в воздушной – минус 60 °С.

Функциональные возможности и особенности

  • Принципиально новая конструкция распылителей.

  • «Безрезьбовая» конструкция деталей для скрытой установки разрешает легко установить декоративную крышку после проверки системы и оформления потолка.

Особенности монтажа

в соответствии с общепризнанными стандартами монтажа за подвесными потолками. Любые отклонения от стандартов или внесение изменений в конструкцию распылителя после отгрузки с предприятия-изготовителя, в том числе окраска, нанесение покрытий могут повредить изделие, что автоматически аннулирует все гарантии предприятия-изготовителя. Порядок сборки и монтажа распылителей указан в паспорте и в инструкциях по монтажу.

Распылители изготовлены и испытаны в соответствии с требованиями ТУ 28.29.22-169-00226827-2020 «Распылитель спринклерный скрытый «Бриз-С»», ГОСТ Р 51043-2002 «Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний» и ГОСТ Р 53289-2009 «Установки водяного пожаротушения автоматические. Оросители спринклерные для подвесных потолков. Огневые испытания» и предназначены для установки

  • Термочувствительная крышка крепится не к деталям для скрытой установки, а непосредственно к распылителю.

  • Отсутствует механизм выбрасывания розетки - конструкция деталей скрытой установки (патрона) такова, что сохраняет карту орошения.

  • Любой цвет декоративной крышки.

  • Возможность поставки в комплекте с приварной муфтой.

Технические характеристики*

Наименование параметра Значение параметра для распылителей
Бриз-С-9/К16 Бриз-С-12/К16 Бриз-С-9/К23 Бриз-С-12/К23 Бриз-С-16/К23
Диаметр выходного отверстия (минимальный диаметр), мм 5,4 (2) 6,6(2)
Диапазон рабочих давлений, Мпа 0,60 – 1,60
Коэффициент производительности, дм3/(с×10×МПа0,5) 0,085 0,120
Средний диаметр капель в потоке, мкм, не более 150
Защищаемая площадь, м2 9 12 9 12 16
Коэффициент тепловой инерционности спринклерного оросителя,
Кт.и., (м×с)0,5**		 <50
Средняя интенсивность орошения на защищаемой площади при
высоте установки распылителя 2,5 м и рабочем давлении
Р=0,6 МПа, не менее, дм3/(с×м2)		 0,055 0,040 0,080 0,065 0,045
Номинальная температура срабатывания колбы
скрытого распылителя, °С		 57±3/68±3
Номинальная температура срабатывания крышки скрытого
распылителя, °С		 50±3/60±3
Условное время срабатывания колбы скрытого
распылителя, не более, с		 230/230
Условное время срабатывания крышки скрытого
распылителя, не более, с		 180/120
Масса, не более, кг 0,150
Габаритные размеры (высота × ширина), не более, мм 58×75
Диаметр ячейки фильтра - сетки, мм, не более 1,6
Маркировочный цвет жидкости в стеклянной колбе из ряда оранжевый/красный

*Технические характеристики сверяйте с паспортом.

**По технической документации производителя колб.

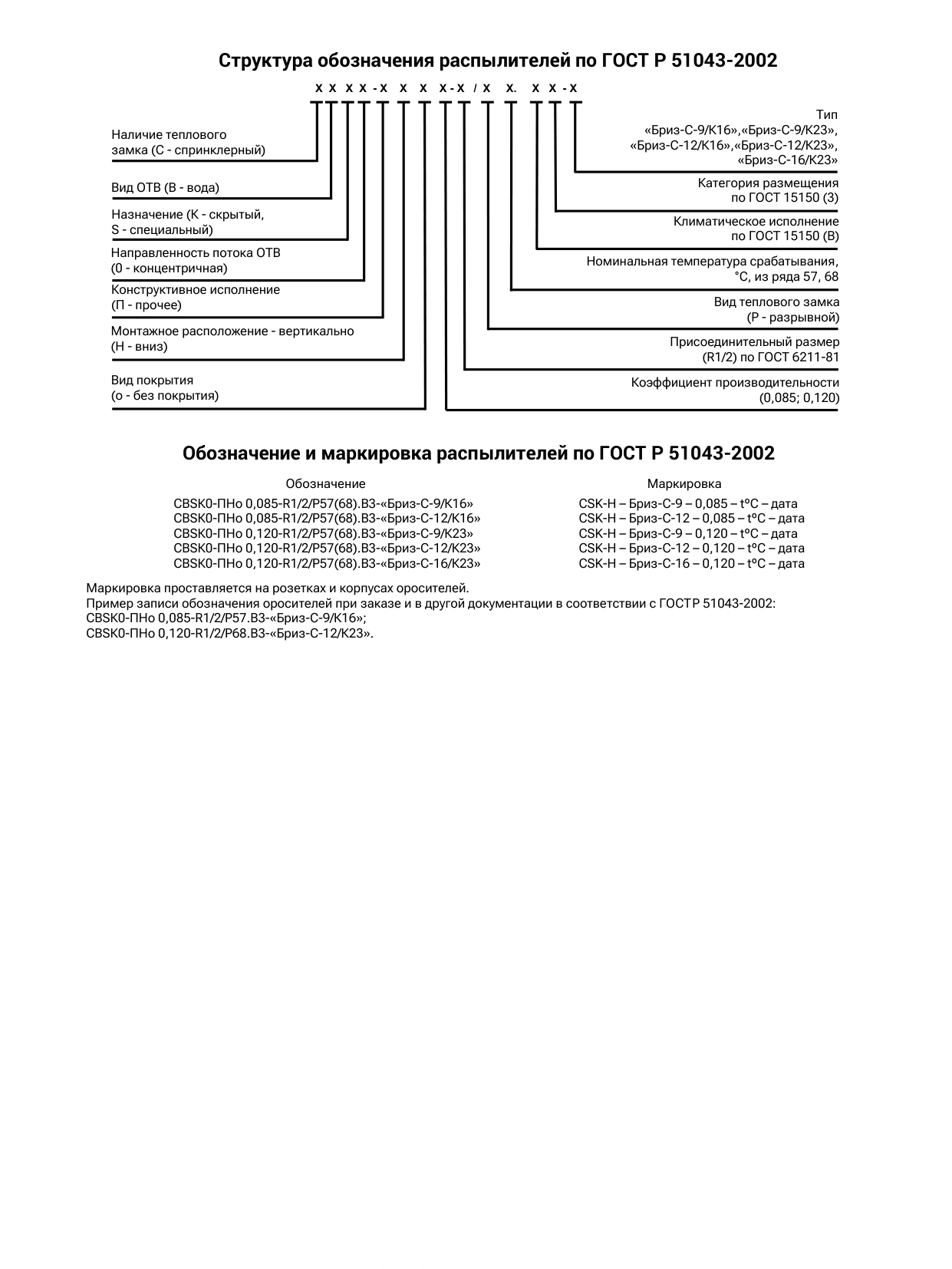

Структура обозначения распылителей по ГОСТ Р 51043-2002

Структура обозначения

Обозначение и маркировка распылителей по ГОСТ Р 51043-2002

Обозначение Маркировка СВSК0-ПНо 0,085-R1/2/Р57(68).В3-«Бриз-С-9/К16»

СSK-H – Бриз-С-9 – 0,085 – tºС – дата СВSК0-ПНо 0,085-R1/2/Р57(68).В3-«Бриз-С-12/К16»

СSK-H – Бриз-С-12 – 0,085 – tºС – дата СВSК0-ПНо 0,120-R1/2/Р57(68).В3-«Бриз-С-9/К23»

СSK-H – Бриз-С-9 – 0,120 – tºС – дата СВSК0-ПНо 0,120-R1/2/Р57(68).В3-«Бриз-С-12/К23»

СSK-H – Бриз-С-12 – 0,120 – tºС – дата СВSК0-ПНо 0,120-R1/2/Р57(68).В3-«Бриз-С-16/К23»

СSK-H – Бриз-С-16 – 0,120 – tºС – дата

Маркировка проставляется на розетках и корпусах оросителей. Пример записи обозначения оросителей при заказе и в другой документации в соответствии с ГОСТ Р 51043-2002: СВSК0-ПНо 0,085-R1/2/Р57.В3-«Бриз-С-9/К16»; СВSК0-ПНо 0,120-R1/2/Р68.В3-«Бриз-С-12/К23».
