ОРОСИТЕЛЬ СПРИНКЛЕРНЫЙ СКРЫТЫЙ Паспорт ДАЭ 100.435.000-01 ПС

Бийск 2025

1 НАЗНАЧЕНИЕ

1.1 Ороситель спринклерный скрытый (далее – Ороситель) предназначен для равномерного распределения воды по защищаемой площади, устанавливается заподлицо с подвесным потолком в помещениях с высокими требованиями к внешнему виду и скрывается декоративной крышкой.

1.2 Ороситель не подлежит регулированию, разборке и повторной сборке в процессе эксплуатации.

1.3 Состав Оросителя совместно с комплектом для скрытого монтажа:

  • Ороситель – без покрытия;

  • крышка – без покрытия (материал – пластик, цвет – белый);

  • держатель – без покрытия (материал – пластик, цвет – белый);

  • патрон – без покрытия (материал – пластик, цвет – белый);

  • пружина монтажная – без покрытия (материал – сталь оцинкованная).

1.4 Ороситель изготавливается:

  • без резьбового герметика;

  • с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.5 По устойчивости к климатическим воздействиям окружающей среды Ороситель соответствует исполнению В, категории размещения 3 по ГОСТ 15150-69, с предельным значением температуры воздуха при эксплуатации от плюс 5 до плюс 38 °С – для Оросителя с номинальной температурой срабатывания 57±3 ºС и до плюс 50 °С для Оросителя с номинальной температурой срабатывания 68±3 ºС.

1.6 Пример записи обозначения Оросителя в соответствии с требованиями ГОСТ Р 51043-2002 и

  • ТУ 28.29.22-169-00226827-2020 (в скобках указана маркировка оросителя):

СВК0-РНо 0,35-R1/2/Р68.В3-«СВК-10»-бронза (СК-Н – 0,35 – 68 ºС – дата) СВК0-РНо 0,42-R1/2/Р57.В3-«SSP-K80»-бронза (СК-Н – 0,42 – 68 ºС – дата – SSP)

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики Оросителей представлены в таблице 1.

Таблица 1 – Технические характеристики
Наименование параметра Значение параметра
СВК-10 СВК-К80 СВК-12 SSP-K80
Диаметр выходного отверстия, мм 10,5 11,1 12,1 11,1
Диапазон рабочего давления, МПа 0,05 – 1,00
Защищаемая площадь, м2 12
Коэффициент производительности, дм3/(с×МПа0,5) 0,35 0,42 0,47 0,42
Средняя интенсивность орошения* на защищаемой
площади при высоте установки Оросителя 2,5 м и
давлении
0,1 (0,3) МПа, дм3/(с×м2), не менее
0,070
(0,120)
0,078
(0,130)
0,090
(0,150)
0,061
(0,108)
Номинальная температура срабатывания Оросителя, °С 57±3/68±3
Предельно
допустимая
температура
эксплуатации
Оросителя, °С, включительно
до 38/до 50
Маркировочный цвет жидкости в стеклянной колбе оранжевый/красный
Условное время срабатывания Оросителя, с, не более 230
Коэффициент тепловой инерционности, Кт.и.** (м∙с)0,5 <50
Масса Оросителя вместе с комплектом для скрытого
монтажа, кг, не более
0,120
Габаритные размеры Оросителя вместе с комплектом для
скрытого монтажа, мм, не более
68×70
Наружная присоединительная резьба по ГОСТ 6211 R1/2
К-фактор, GPM/PSI0,5 (LPM/bar0,5) 4,6 (66) 5,6 (80) 6,2 (89) 5,6 (80)
* Предельное отклонение значения средней интенсивности орошения на защищаемой площади – ± 5 %.
** По технической документации производителя термоколбы.

3 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Установка Оросителей производится в соответствии с требованиями назначения. Ороситель имеет размер «под ключ» по ГОСТ 6424-73 и ГОСТ 13682-80.

3.2 Оросители рекомендуется монтировать в приварные муфты производства ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81).

Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности Оросителей, вызванные ненадлежащим качеством муфт других производителей.

3.3 Ороситель устанавливается вертикально розеткой вниз. Перед установкой провести визуальный осмотр:

  • на наличие маркировки Оросителя;

  • на отсутствие следов разрушения колбы или трещин на ее поверхности, утечки из нее жидкости;

  • на отсутствие механических повреждений корпуса, розетки, деталей комплекта для скрытого монтажа;

  • отсутствие засорения входного канала;

3.4 Порядок сборки и монтажа Оросителя спринклерного скрытого:

1) Ороситель присоединить в муфту (отвод, фитинг).

2) Установить элементы держателя (2 шт.) на проточку в корпусе Оросителя (направление – выступом к резьбовой части оросителя) и защелкнуть их между собой.

3) При использования гибкой подводки от распределительного трубопровода к Оросителю установить монтажные пружины (2 шт.) в патрон, отогнуть пружины в направлении вертикально вверх и установить патрон в отверстие (диаметром 54-56 мм) подвесного потолка.

При жестком соединении муфты (отвода) Оросителя и распределительного трубопровода допускается монтажные пружины в патрон не устанавливать.

4) Надеть патрон на держатель (до упора в выступ держателя). Края патрона должны плотно прилегать к поверхности подвесного потолка без зазора.

5) Установить крышку в патрон до упора, при этом зацепы на крышке должны зафиксироваться в соответствующие отверстия в патроне.

Монтажная схема установки спринклерного Оросителя совместно с комплектом для скрытого монтажа приведена на рисунке 1.

3.5 Принцип работы Оросителя заключается в прохождении теплового конвективного потока от очага возгорания в зазор между крышкой и патроном, нагреве термочувствительного элемента Оросителя, срабатывании теплового замка и откидывании крышки с патрона потоком воды под давлением.

3.6 Для Оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для Оросителей с нанесенным резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.7 Герметичность резьбового соединения Оросителя при монтаже обеспечивается закручиванием Оросителя в приварную муфту (фитинг) до получения зазора не менее 1,5 мм между торцом муфты (фитинга) и фланцем Оросителя (момент затяжки Оросителя должен быть не более 30 Н·м).

Затяжка Оросителя с меньшим зазором или без зазора может привести к выходу Оросителя из строя (деформация, механические повреждения).

Внимание! Резьбовой герметик имеет свойство самоуплотнения при контакте с водой.

В случае обнаружения капель воды по месту соединения Оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть Ороситель на ¼ оборота.

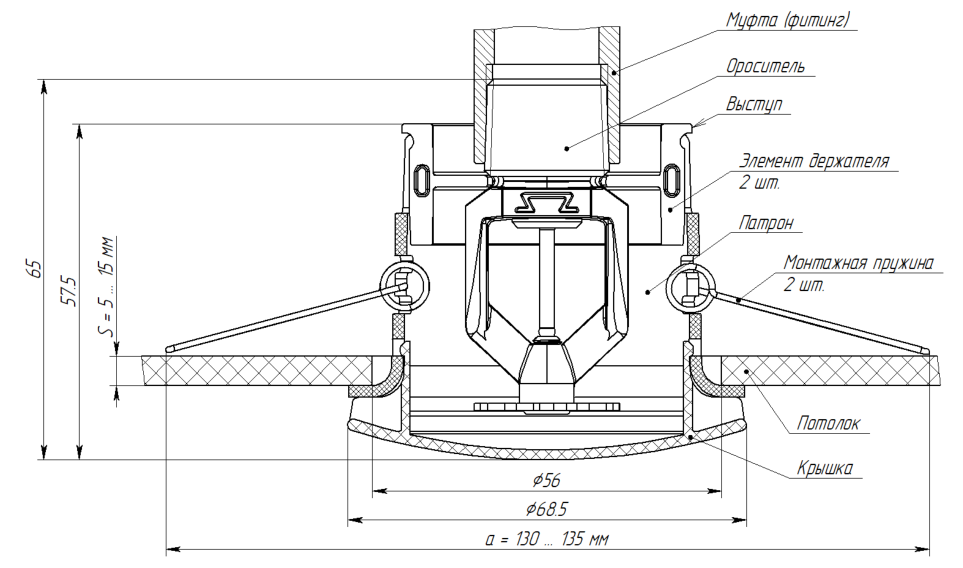

Рисунок 1 – Монтажная схема установки Оросителя спринклерного скрытого в подвесной потолок

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Работы, связанные с эксплуатацией и монтажом Оросителей, должны проводиться персоналом, имеющим лицензию на право проведения работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

5 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

5.1 Транспортирование Оросителей, упакованных в ящики, должно осуществляться в крытых транспортных средствах любого вида на любые расстояния в соответствии с правилами, действующими на данный вид транспорта.

5.2 Условия хранения в части воздействия климатических факторов внешней среды по категории размещения 3 по ГОСТ 15150-69, при этом Оросители должны храниться в помещении при температуре не выше плюс 38 °С в условиях, исключающих непосредственное влияние на них атмосферных осадков и солнечной тепловой радиации.

5.3 При транспортировании Оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

6 КОМПЛЕКТ ПОСТАВКИ

6.1 Комплект поставки (шт.): Ороситель – 30 / ____; комплект деталей для скрытого монтажа (патрон – 1; элемент держателя – 2; крышка – 1; пружина монтажная – 2) – по количеству Оросителей; паспорт – 1 на упаковку; упаковка – 1; муфта приварная – по количеству Оросителей; ключ специальный универсальный – 1 на упаковку.

П р и м е ч а н и я

1 Знаком «*» обозначены позиции, определяемые заказом в качестве дополнительной поставки.

2 Допускается раздельная поставка оросителей и комплекта для скрытого монтажа.

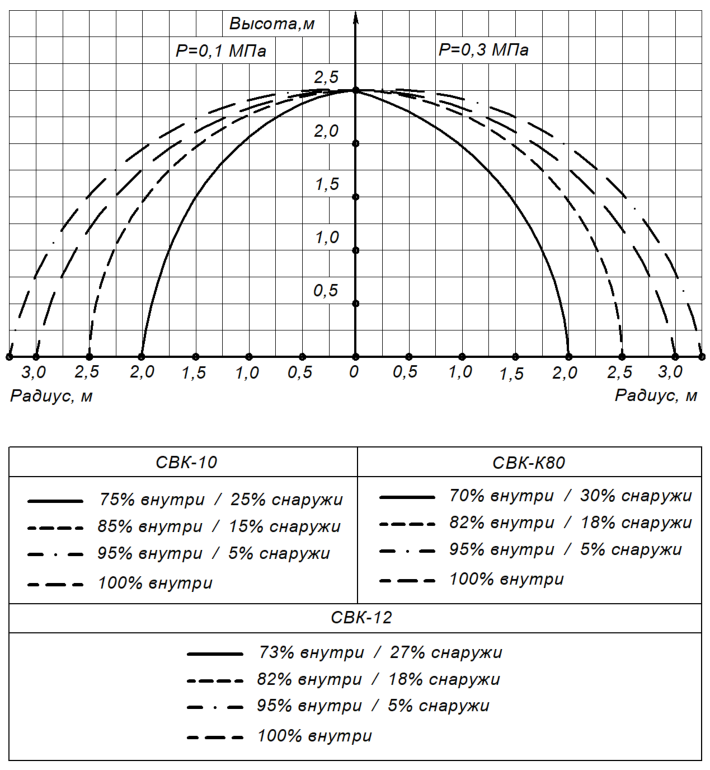

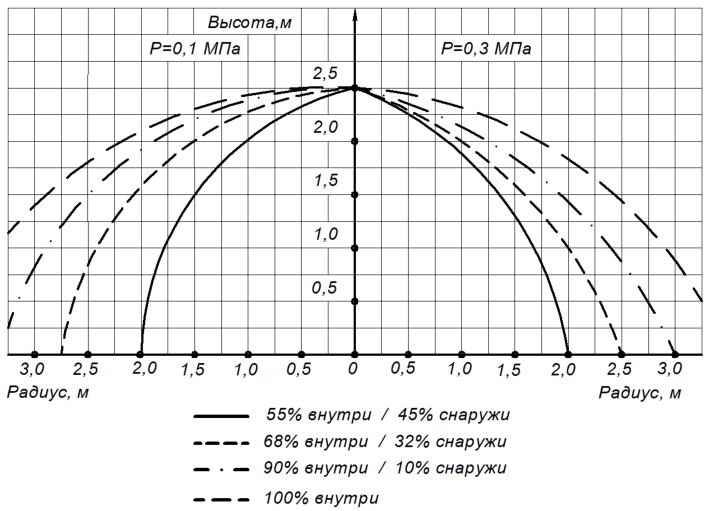

1 КАРТЫ ОРОШЕНИЯ ОРОСИТЕЛЕЙ СПРИНКЛЕРНЫХ СКРЫТЫХ «СВК-10», «СВК-12», «СВК-К80»

П р и м е ч а н и я

1 Тонкими линиями указаны эпюры орошения на всей орошаемой площади.

2 Процентное распределение ОТВ по орошаемой площади носит справочно-информационный характер.

3 Предельное отклонение значения процентного содержания ОТВ на заданной площади – ± 5 %.

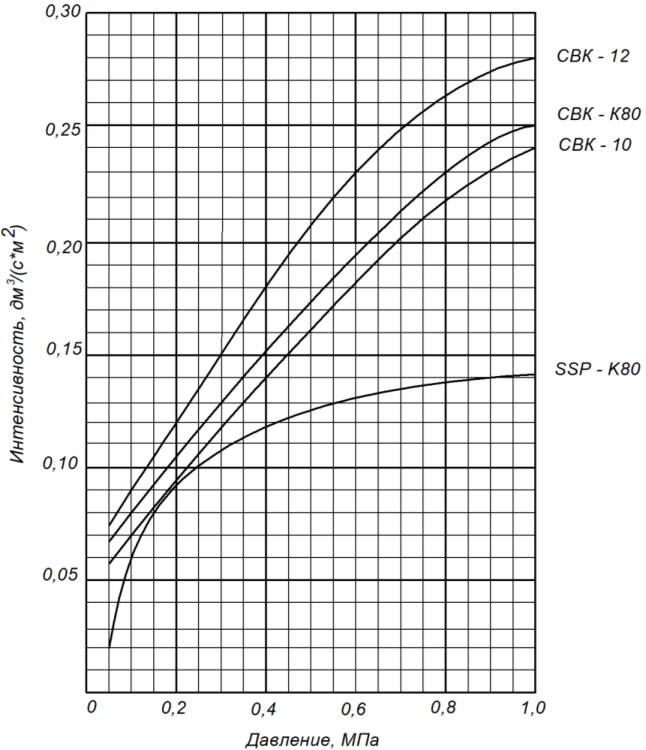

8 ГРАФИКИ ЗАВИСИМОСТИ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ (ЭПЮРЫ)

Защищаемая площадь – 12 м[2] ; высота установки Оросителя – 2,5 м

  • П р и м е ч а н и я

1 Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер

  • и предназначена для предварительного подбора Оросителя перед проведением гидравлического расчета. 2 Предельное отклонение значения интенсивности орошения на защищаемой площади – ± 5 %.

9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

9.1 Ороситель СВК0-РНо _-R1/2/Р.В3-«_»-бронза, партия №_ (№ ТП__) соответствует требованиям ТУ 28.29.22-169-00226827-2020, ГОСТ Р 51043-2002, ГОСТ Р 53289-2009 и признан годным для эксплуатации.

ОТК

10.1 Ороситель упакован в соответствии с требованиями ТУ 28.29.22-169-00226827-2020.

Упаковку произвел

__ __ _____ личная подпись расшифровка подписи число, месяц, год

11.1 Изготовитель гарантирует соответствие оросителя требованиям ГОСТ Р 51043-2002, ГОСТ Р 53289-2009, ТУ 28.29.22-169-00226827-2020 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

11.2 Гарантийный срок эксплуатации Оросителей – 36 месяцев с момента ввода в эксплуатацию, но не более 48 месяцев со дня приемки ОТК.

11.3 Гарантийный срок хранения Оросителей с резьбовым герметиком – 24 месяца с момента приёмки ОТК.

11.4 Установленный производителем срок службы Оросителей – не менее 10 лет с момента ввода в эксплуатацию.

Сертификат соответствия № ЕАЭС RU С-RU.ЧС13.В.00165/21, действителен до 24.06.2026 г. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
