Паспорт (Устройство для продувки)
Паспорт
Устройство для продувки
ПАСПОРТ ДАЭ 100.487.000 ПС
1 ОБЩИЕ СВЕДЕНИЯ
1.1 Устройство для продувки предназначено для работы совместно с извещателем пожарным аспирационным ИПА и служит для автоматизированного удаления пыли с внутренних стенок и заборных отверстий трубопровода аспирационной системы.
1.2 Устройство имеет снизу два ввода для подключения извещателя аспирационного и пылесоса, и один вывод сверху для подключения воздухозаборного трубопровода аспирационной системы. Внутри корпуса устройства расположены шаровые краны с электроприводом для переключения режимов «дежурный» и «продувка», а также контактор для управления питанием пылесоса, который может быть подключён к розетке, расположенной на стенке устройства.
2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Технические характеристики оборудования приведены в таблице 1.
| Наименование | Значение |
|---|---|
| Условия эксплуатации | Значения климатических факторов внешней среды В2 по ГОСТ 15150-69, но для работы при температуре от минус 20 ºС до плюс 55 ºС и относительной влажности воздуха не более 95+3% (при температуре плюс 25 ºС), при отсутствии в воздухе паров кислот и щелочей, а также газов, вызывающих коррозию |
| Внешний диаметр шланга пылесоса, мм | 32-50 |
| Масса, кг, не более | 5 |
| Мощность подключаемого пылесоса, Вт | 1200-3500 |
| Разрежение, создаваемое пылесосом, мБар, не менее |
200 |
| Максимальный диаметр вводимого кабеля, мм | 4-8 |
| Допустимое сечение провода, мм2, не более | 4 |
3 КОМПЛЕКТ ПОСТАВКИ
3.1 Комплект поставки приведен в таблице 2.
| № | Наименование | Количество |
|---|---|---|
| 1 | Устройство для продувки | 1 шт. |
| 2 | Паспорт ДАЭ 100.487.000 ПС | 1 шт. |
| 3 | Соединитель прямой, диаметр 25 мм, полипропилен | 1 шт. |
| 4 | Соединитель угловой 45 º, диаметр 25 мм, полипропилен | 2 шт. |
| 5 | Труба диаметр 25 мм, полипропилен | 0,4 м |
| 6 | Переходники на разные диаметры шлангов | 2 шт. |
4 ПОРЯДОК РАБОТЫ
4.1 Последовательность установки основных настроек в меню извещателя:
-
Меню – Назначение выходов – Выходы для кранов – 3 вариант, 2 крана для обслуживания;
-
Меню – Назначение выходов – Реле К5 – «Вкл» для события «тест\обслуживание», «Выкл» для остальных событий.
4.2 Запуск продувки осуществлять при подключенном пылесосе через «Меню – Тест и обслуживание – Ручной запуск продувки труб» или воспользовавшись соответствующей командой по адресной сети.
4.3 Для лучшей продувки трубопровода рекомендуется:
-
снять заглушку с конца трубопровода (если имеется несколько веток трубопровода осуществлять их поочерёдную продувку);
-
использовать пылесос в режиме выдувания, а затем всасывания.
4.4 Для оценки эффективности продувки смотреть значение параметра ( Меню – Просмотр параметров – Поток ) до и после продувки (для выравнивания значения потока после продувки извещателю требуется 5-10 мин).
5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
5.1 Гарантийный срок эксплуатации – 18 месяцев с момента ввода устройства в эксплуатацию, но не более 24 месяцев со дня приемки ОТК.
6 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
Устройство для продувки №
упаковано согласно конструкторской
индивидуальный номер
документации. ОТК
7 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Упаковку произвёл

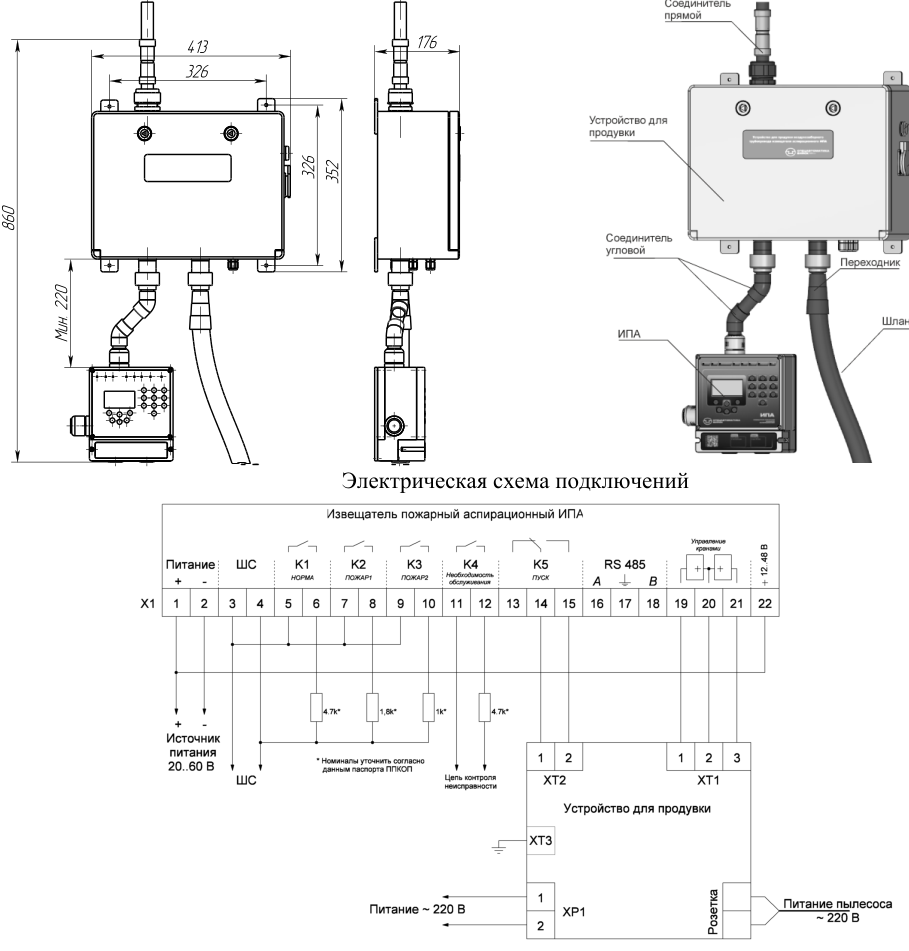

8 ВНЕШНИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ, СХЕМА ПОДКЛЮЧЕНИЯ
СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) АДРЕС ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ: 659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10, ЗАО «ПО «Спецавтоматика» КОНТАКТНЫЕ ТЕЛЕФОНЫ:
8-800-2008-208 (звонок по России бесплатный)
отдел сбыта – (3854) 44-90-42; консультации по тех. вопросам – (3854) 44-91-14 ФАКС: (3854) 44-90-70
- http://www.sa biysk.ru/
Сделано в России
