Паспорт «СУУ», «ДУУ» (габаритные размеры, мм: 50х30х28)
Паспорт
ОРОСИТЕЛИ СПРИНКЛЕРНЫЕ И ДРЕНЧЕРНЫЕ ВОДЯНЫЕ И ПЕННЫЕ СПЕЦИАЛЬНЫЕ УНИВЕРСАЛЬНЫЕ «СУУ», «ДУУ»
Паспорт ДАЭ 100.503.000 ПС
Бийск 2022
1 НАЗНАЧЕНИЕ
1.1 Оросители спринклерные и дренчерные водяные и пенные специальные универсальные «СУУ» и «ДУУ» (далее – оросители) устанавливаются в автоматических установках водяного и пенного пожаротушения и предназначены для распределения огнетушащего вещества (ОТВ) по защищаемой площади с целью тушения пожара, его локализации или блокирования распространения в зданиях различного назначения и на объектах, где отсутствует техническая возможность с учетом требований п.6.1.12 СП 485.1311500.2020 применять в пределах одного помещения оросители одинаковой конструкции (например, с монтажным положением только вертикально розеткой вниз или только вертикально розеткой вверх) из-за наличия выступов перекрытия, а также вентиляционных коробов и прочих элементов технического оборудования.
В качестве ОТВ используется вода или пена низкой кратности из водного раствора пенообразователя общего назначения углеродистого синтетического типа «S» при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора.
1.2 Оросители – изделия неразборные и неремонтируемые.
1.3 По монтажному расположению оросители устанавливаются как вертикально розеткой вверх, так и вертикально розеткой вниз.
1.4 По устойчивости к климатическим воздействиям окружающей среды ороситель спринклерный соответствует исполнению В категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в заполненной системе плюс 5 ºС. Предельное значение температуры воздуха при эксплуатации дренчерного оросителя от минус 60 °С до плюс 140 °С.
1.5 Оросители изготавливаются:
– без покрытия (в обозначении буква «о»);
- с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).
1.6 Оросители изготавливаются:
- без резьбового герметика;
– с резьбовым герметиком (на присоединительную резьбу нанесен герметик).
1.7 Пример записи обозначения оросителей в соответствии с требованиями
- ГОСТ Р 51043-2002 и ТУ 28.29.22-187-00226827-2022 (в скобках указана маркировка):
СУS0-РУо 0,42-R1/2/Р93.В3-«СУУ-К80» - бронза (СSУ-У – 0,42 – 93 ºС – дата); СУS0-РУд 0,60-R1/2/Р68.В3-«СУУ-К115» - металлик (СSУ-У – 0,60 – 68 ºС – дата).
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Технические характеристики указаны в таблице 1.
| Наименование параметра | Значение параметра | ||||
|---|---|---|---|---|---|
| СУУ-К80 ДУУ-К80 |
СУУ-12 ДУУ-12 |
СУУ-К115 ДУУ-К115 |
СУУ-15 ДУУ-15 |
СУУ-К160 ДУУ-К160 |
|
| Диаметр выходного отверстия, мм | 11,10 | 12,10 | 13,30 | 15,20 | 15,94 |
| Диапазон рабочего давления, МПа | 0,05 - 1,00 | ||||
| Защищаемая площадь, м2 | 12 | ||||
| Коэффициент производительности, дм3/ (с×10×МПа0,5) |
0,42 | 0,47 | 0,60 | 0,77 | 0,84 |
| Средняя интенсивность орошения на воде при давлении 0,10 (0,30) МПа и высоте установки оросителя 2,5 м в любом монтажном положении, дм3/(с×м2) * |
0,065 (0,130) |
0,080 (0,150) |
0,095 (0,175) |
0,125 (0,216) |
0,145 (0,245) |
| Средняя интенсивность орошения на пене при давлении 0,15 (0,30) МПа и высоте установки оросителя 2,5 м в любом монтажном положении, дм³/(с×м²) * |
0,085 (0,125) |
0,115 (0,155) |
0,140 (0,190) |
0,195 (0,230) |
0,210 (0,240) |
| Кратность пены, не менее | 5 | ||||
| Габаритные размеры, не более, мм | 50×30×28 | ||||
| Масса, не более, кг | 0,050 | ||||
| Присоединительная резьба | R1/2 | ||||
|Присоединительнаярезьба|R1/2|||||
Продолжение таблицы 1
| Наименование параметра | Значение параметра | ||||||
|---|---|---|---|---|---|---|---|
| СУУ-К80 ДУУ-К80 |
СУУ-12 ДУУ-12 |
СУУ-К115 ДУУ-К115 |
СУУ-15 ДУУ-15 |
СУУ-К160 ДУУ-К160 |
|||
| 11,1 | 12,1 | 13,3 | 15,2 | 15,94 | |||
| Термочувствительный элемент спринклерного оросителя - стеклянная колба (размеры, мм) |
Ø5×16 | ||||||
| Коэффициент тепловой инерционности оросителя Кт.и., (м×с)0,5** |
>80 | ||||||
| Номинальная температура срабатывания, °С | 57±3/68±3/79±3/93±3/141±5/182±5 | ||||||
| Номинальное время срабатывания, не более, с | 300/300/330/380/600/600 | ||||||
| Предельно допустимая рабочая температура, °С |
до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ./ от 71 до 100 включ./от 101 до 140 включ. |
||||||
| Маркировочный цвет жидкости в стеклянной колбе |
оранжевый/красный/желтый/зеленый/голубой/фиолетовый | ||||||
| К-фактор, GPM/PSI0,5 (LPM/bar0,5) | 5,6 (80) |
6,1 (89,1) |
8,0 (115) |
10,1 (146) |
11,0 (160) |
||
| *Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м2 – ± 5 %. **По технической документации производителей колб. |
|||||||
3 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
3.1 Перед установкой оросителей следует провести визуальный осмотр:
– на наличие маркировки;
– на отсутствие механических повреждений розетки, дужек корпуса и присоединительной резьбы;
– на отсутствие засорения проточной части;
– на отсутствие разрушения колбы или трещин в колбе и утечки из нее жидкости;
– на наличие откидной пружины у спринклерного оросителя.
3.2 Для оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.
3.3 Герметичность резьбового соединения оросителя при монтаже обеспечивается закручиванием оросителя в приварную муфту (фитинг) до получения зазора не менее 1,5 мм между торцом муфты (фитинга) и фланцем оросителя (момент затяжки оросителя должен быть не более 30 Н‧м).
3.4 Затяжка оросителя с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения).
3.5 Во избежание механических повреждений затяжку оросителей на распределительном трубопроводе рекомендуется проводить специальным ключом.
Внимание!
Резьбовой герметик имеет свойство самоуплотнения при контакте с водой (раствором пенообразователя).
В случае обнаружения капель воды по месту соединения оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть ороситель на ¼ оборота.
3.6 Оросители, устанавливаемые вертикально розеткой вниз, можно монтировать совместно с отражателем ДАЭ 100.210.000. Для этого ороситель ввернуть в отражатель и с помощью монтажного ключа присоединить вместе с отражателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины таким образом, чтобы края отражателя прилегали к потолку без зазора.
3.7 Оросители можно монтировать совместно с решеткой защитной ДАЭ 100.418.000. Порядок сборки указан в документе «Порядок сборки решетки защитной» (вложен в упаковку на Решетку защитную).
3.8 Не допускается установка оросителей с устройством углубленного монтажа.
3.9 Оросители можно монтировать за подвесными потолками «грильято» согласно Рекомендациям «Проектирование распределительных трубопроводов спринклерных установок
пожаротушения за потолками «грильято» с применением оросителей «СВН», «СВВ», «СВУ», «СУУ», «SSP», «SSU» и распылителей «Бриз[®] ».
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 Работы, связанные с монтажом и эксплуатацией оросителей, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.
5 КОМПЛЕКТ ПОСТАВКИ
5.1 Комплект поставки (шт.): ороситель – 30/_; паспорт – 1 на упаковку; ключ монтажный – 1 на партию; муфта приварная – по количеству оросителей.
*Определяются заказом в качестве дополнительной поставки.
6.1 Ороситель УS0-РУ _-R1/2/ _.В3-«_УУ-_»-_, партия №___ (№ ТП____) соответствует требованиям ТУ 28.29.22-187-00226827-2022, ГОСТ Р 51043-2002 и признан годным для эксплуатации.
ОТК ____ штамп ОТК _____
личная подпись число, месяц, год
7 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
7.1 Оросители упакованы в соответствии с требованиями ТУ 28.29.22-187-00226827-2022.
Упаковщик __ ____ _______
личная подпись расшифровка подписи число, месяц, год
8.1 Транспортирование оросителей должно осуществляться в крытых транспортных средствах в соответствии с правилами, действующими на данном виде транспорта.
8.2 Ящики с упакованными оросителями должны транспортироваться и храниться в помещении при температуре не выше плюс 38 С, в условиях, исключающих непосредственное влияние на них атмосферных осадков и солнечной тепловой радиации.
8.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.
9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
9.1 Изготовитель гарантирует соответствие оросителей требованиям ГОСТ Р 51034-2002 и ТУ 28.29.22-187-00226827-2022, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
9.2 Гарантийный срок эксплуатации оросителей – 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.
9.3 Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приёмки ОТК.
9.4 Установленный производителем срок службы оросителей – не менее 10 лет с момента ввода в эксплуатацию.
5 ДАЭ 100.503.000 ПС
10 ЭПЮРЫ ЗАВИСИМОСТИ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ На воде – защищаемая площадь – 12 м[2] ; высота установки – 2,5 м
| С(Д)УУ-12 С(Д)УУ-К160 С(Д)УУ-К115 С(Д)УУ-К80 С(Д)УУ-15 |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Примечания:
1 Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчета.
2 Предельное отклонение значения интенсивности орошения на защищаемой площади 12 м[2] – ± 5 %.
6 ДАЭ 100.503.000 ПС
На пене – защищаемая площадь – 12 м[2] ; высота установки – 2,5 м
| С(Д)УУ-К115 С(Д)УУ-15 С(Д)УУ-К160 С(Д)УУ-К80 С(Д)УУ-12 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Примечания:
1 Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчета. 2 Предельное отклонение значения интенсивности орошения на защищаемой площади 12 м[2] – ± 5 %.

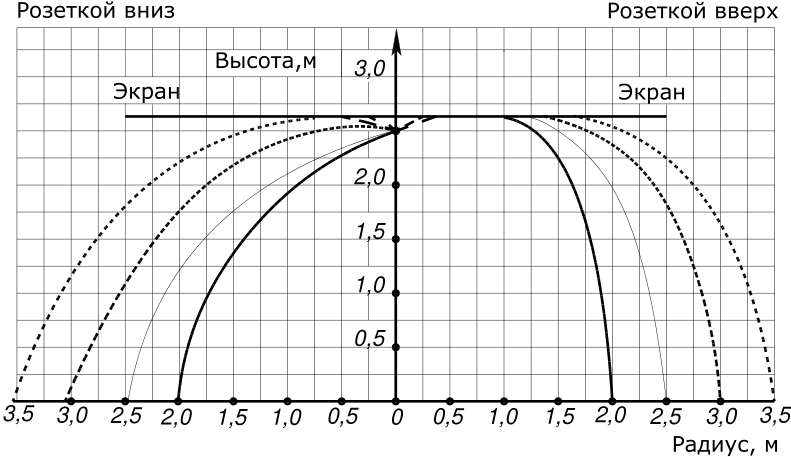

10 КАРТЫ ОРОШЕНИЯ ОРОСИТЕЛЕЙ «СУУ», «ДУУ»
– На воде установка вертикально розеткой вниз и вверх
до 0,3МПа
от 0,3МПа
| СУУ-К80, ДУУ-К80 | |
|---|---|
| 59% внутри/41% снаружи 78% внутри/22% снаружи 95% внутри/5% снаружи 100% внутри |
68% внутри/32% снаружи 81% внутри/19% снаружи 95% внутри/5% снаружи 100% внутри |
| СУУ-12, ДУУ-12 | |
| 65% внутри/35% снаружи 82% внутри/18% снаружи 95% внутри/5% снаружи 100% внутри |
70% внутри/30% снаружи 78% внутри/22% снаружи 95% внутри/5% снаружи 100% внутри |
| 62% внутри/38% снаружи 83% внутри/17% снаружи 95% внутри/5% снаружи 100% внутри СУУ-К115, ДУУ-К115 СУУ-15, ДУУ-15 60% внутри/40% снаружи 79% внутри/21% снаружи 95% внутри/5% снаружи 100% внутри |
|
| 62% внутри/38% снаружи 76% внутри/24% снаружи 95% внутри/5% снаружи 100% внутри |
56% внутри/44% снаружи 78% внутри/22% снаружи 95% внутри/5% снаружи 100% внутри |
| СУУ-К160, ДУУ-К160 | |
| 66% внутри/34% снаружи 82% внутри/18% снаружи 95% внутри/5% снаружи 100% внутри |
60% внутри/40% снаружи 77% внутри/23% снаружи 95% внутри/5% снаружи 100% внутри |
Примечание – Предельное отклонение значения процентного содержания ОТВ на заданной площади – ± 5 %.

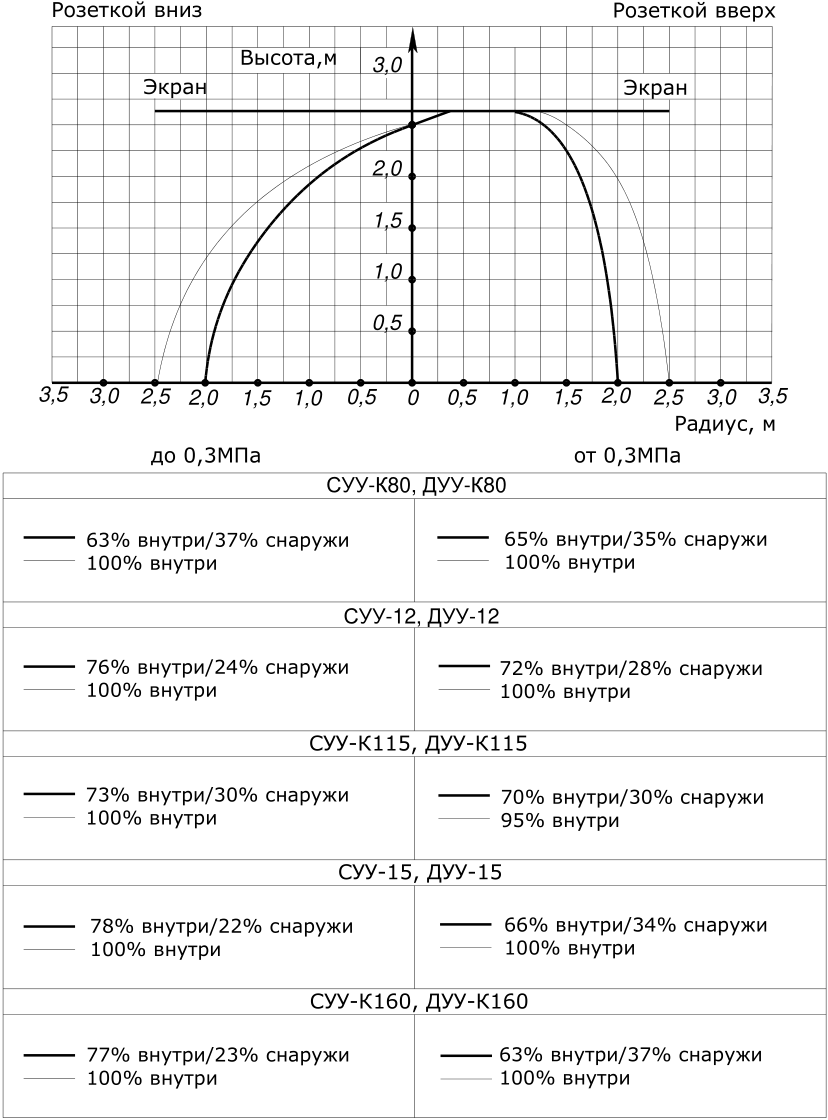

На пене – установка вертикально розеткой вниз и вверх
Примечание – Предельное отклонение значения процентного содержания ОТВ на заданной площади – ± 5 %.
Сертификат соответствия № ЕАЭС BY/112 02.01. ТР043. 003.01 00225 действителен по 02.10.2027. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
Сделано в России
