РАСПЫЛИТЕЛЬ СПРИНКЛЕРНЫЙ СКРЫТЫЙ «Бриз-С» Паспорт ДАЭ 100.432.000 ПС

Бийск 2020

1 НАЗНАЧЕНИЕ

1.1 Распылитель спринклерный скрытый «Бриз-С» (далее – Распылитель) предназначен для равномерного распыливания воды по защищаемой площади и объему путем создания тонкодисперсного потока огнетушащего вещества (ОТВ), устанавливается заподлицо с подвесным потолком в помещениях с высокими требованиями к внешнему виду и скрывается декоративной крышкой.

1.2 Распылитель не подлежит регулированию, разборке и повторной сборке в процессе эксплуатации.

1.3 Покрытие Распылителя (комплекта для скрытого монтажа):

• Распылитель – без покрытия;

• крышка – без покрытия (материал – пластик, цвет – белый);

• держатель – без покрытия (материал – пластик, цвет – белый);

• патрон – без покрытия (материал – пластик, цвет – белый);

• пружина монтажная – без покрытия (материал – сталь оцинкованная).

1.4 Распылитель изготавливается:

• без резьбового герметика;

• с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.5 По устойчивости к климатическим воздействиям окружающей среды Распылитель соответствуют исполнению В, категории размещения 3 по ГОСТ 15150-69, с предельным значением температуры воздуха при эксплуатации от плюс 5 до плюс 38 °С – для Распылителя с номинальной температурой срабатывания 57±3 ºС, и до плюс 50 °С – для Распылителя с номинальной температурой срабатывания 68±3 ºС.

1.6 Пример записи обозначения Распылителей в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 28.29.22-169-00226827-2020 (в скобках указана маркировка распылителей): СВSК0-ПНо 0,085-R1/2/Р68.В3-«Бриз-С-9/К16»-бронза (СSK-Н– Бриз-С-9 – 0,085 – 68 ºС –дата) СВSК0-ПНо 0,120-R1/2/Р57.В3-«Бриз-С-12/К23»-бронза (СSK-Н – Бриз-С-12 – 0,120 – 57 ºС – дата)

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики распылителей представлены в таблице 1.

| Предельное отклонение значения средней интенсивности орошения на защищаемой площади – ± 5 %.
* По техническойдокументации производителя термоколбы.|||||||

3 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Установка Распылителей производится в соответствии с требованиями назначения. Распылитель имеет размер «под ключ» по ГОСТ 6424-73 и ГОСТ 13682-80.

3.2 Распылители рекомендуется монтировать в приварные муфты производства ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81).

Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности Распылителей, вызванные ненадлежащим качеством муфт других производителей.

3.3 Распылитель устанавливается рассекателем вертикально вниз. Перед установкой Распылителя провести визуальный осмотр:

• на наличие маркировки Распылителя;

• на отсутствие следов разрушения колбы или трещин на ее поверхности, утечки из нее жидкости;

• на отсутствие механических повреждений корпуса, розетки, деталей комплекта для скрытого

• монтажа.

• на наличие откидной пружины Распылителя;

• на отсутствие загрязнения отверстий фильтра.

3.4 Порядок сборки и монтажа Распылителя спринклерного скрытого:

1) Распылитель присоединить в муфту приварную (фитинг гибкой подводки).

2) Установить элементы держателя (2 шт.) на проточку в корпусе Распылителя (направление – выступом к резьбовой части распылителя) и защелкнуть их между собой.

3) При использования гибкой подводки от распределительного трубопровода к Распылителю установить монтажные пружины (2 шт.) в патрон, отогнуть пружины в направлении вертикально вверх и установить патрон в отверстие (диаметром 54-56 мм) подвесного потолка.

При жестком соединении муфты (отвода) Распылителя и распределительного трубопровода допускается монтажные пружины в патрон не устанавливать.

4) Надеть патрон на держатель (до упора в выступ держателя). Края патрона должны плотно прилегать к поверхности подвесного потолка без зазора.

5) Установить крышку в патрон до упора, при этом зацепы на крышке должны зафиксироваться в соответствующие отверстия в патроне.

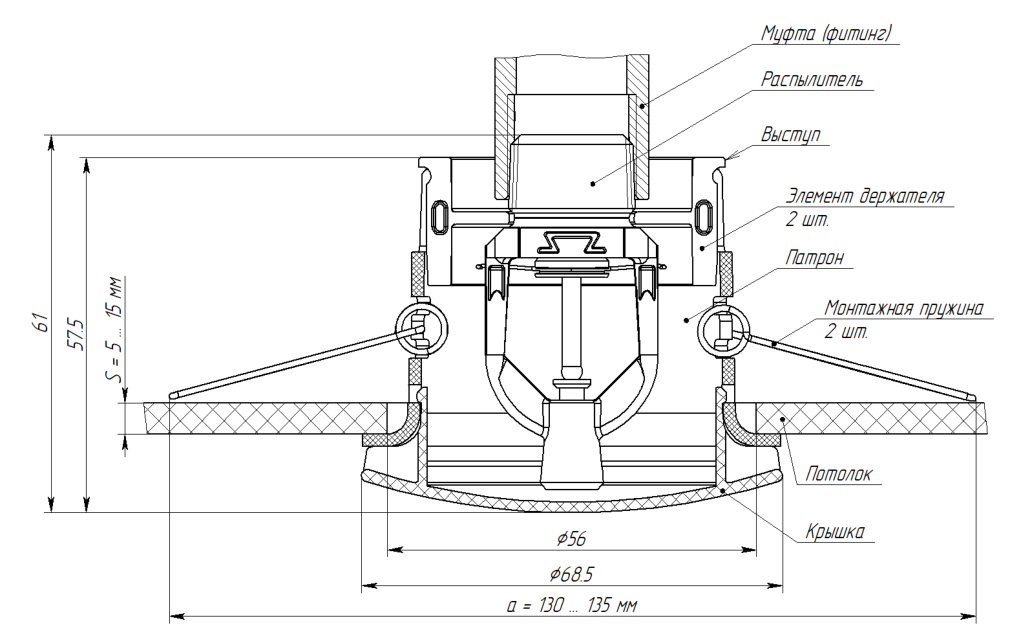

Монтажная схема установки спринклерного Распылителя совместно с комплектом для скрытого монтажа приведена на рисунке 1.

Рисунок 1 – Монтажная схема установки Распылителя спринклерного скрытого в подвесной потолок

3.5 Принцип работы Распылителя заключается в прохождении теплового конвективного потока от очага возгорания в зазор между крышкой и патроном, нагреве термочувствительного элемента Распылителя, срабатывании теплового замка и откидывании крышки с патрона потоком воды под давлением.

3.6 Для Распылителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для Распылителей с нанесенным резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.7 Герметичность резьбового соединения Распылителей при монтаже обеспечивается закручиванием Распылителя в приварную муфту (фитинг) до получения зазора не менее 1,5 мм между торцом муфты (фитинга) и фланцем Распылителя (момент затяжки Распылителя должен быть не более 30 Н·м).

Затяжка Распылителя с меньшим зазором или без зазора может привести к выходу Распылителя из строя (деформация, механические повреждения).

Внимание! Резьбовой герметик имеет свойство самоуплотнения при контакте с водой.

В случае обнаружения капель воды по месту соединения Распылителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными распылителями следует довернуть Распылитель на ¼ оборота.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Работы, связанные с монтажом и эксплуатацией Распылителей, должны проводиться персоналом, имеющим лицензию на право проведения работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

5 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

5.1 Транспортирование Распылителей, упакованных в ящики, должно осуществляться в крытых транспортных средствах любого вида на любые расстояния в соответствии с правилами, действующими на данный вид транспорта.

5.2 Условия хранения в части воздействия климатических факторов внешней среды по категории размещения 3 по ГОСТ 15150-69, при этом Распылители должны храниться в помещении при температуре не выше плюс 38 °С в условиях, исключающих непосредственное влияние на них атмосферных осадков и солнечной тепловой радиации

5.3 При транспортировании Распылителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

6 КОМПЛЕКТ ПОСТАВКИ

6.1 Комплект поставки (шт.): Распылитель – 30 / ____; комплект деталей для скрытого монтажа (патрон – 1; элемент держателя – 2; крышка – 1; пружина монтажная – 2) – по количеству Распылителей; паспорт – 1 на упаковку; упаковка – 1; муфта приварная – по количеству Распылителей; ключ специальный универсальный – 1 на упаковку.

П р и м е ч а н и я

1 Знаком «*» обозначены позиции, определяемые заказом в качестве дополнительной поставки.

2 Допускается раздельная поставка оросителей и комплекта для скрытого монтажа.

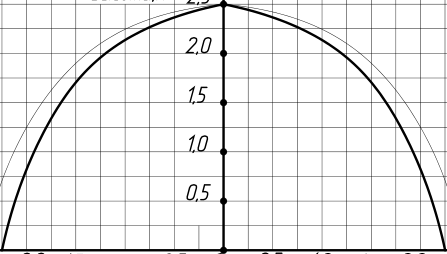

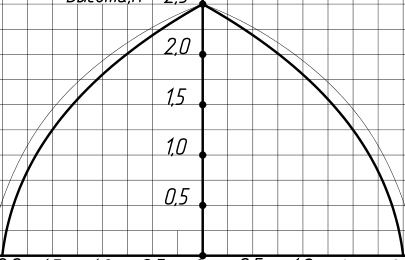

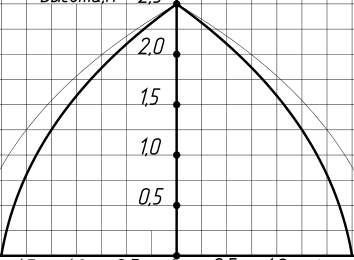

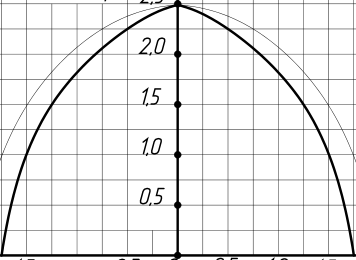

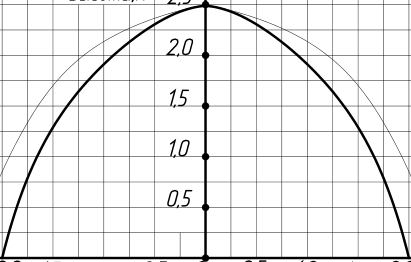

7 КАРТЫ ОРОШЕНИЯ РАСПЫЛИТЕЛЕЙ СПРИНКЛЕРНЫХ СКРЫТЫХ «БРИЗ-С»

П р и м е ч а н и я 1 Тонкими линиями указаны эпюры орошения на всей орошаемой площади. 2 Процентное распределение ОТВ по орошаемой площади носит справочно-информационный характер. 3 Предельное отклонение значения процентного содержания ОТВ на заданной площади – ± 5 %.

8 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

8.1 Распылитель СВSК0-ПНо __-R1/2/Р_.В3-«Бриз-С__»-бронза, партия №__ (№ ТП_) соответствует требованиям ТУ 28.29.22-169-00226827-2020, ГОСТ Р 51043-2002, ГОСТ Р 53289-2009 и признан годным для эксплуатации.

9 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

9.1 Распылитель упакован в соответствии с требованиями ТУ 28.29.22-169-00226827-2020.

Упаковку произвел

10.1 Изготовитель гарантирует соответствие Распылителя требованиям ГОСТ Р 51043-2002, ГОСТ Р 53289-2009, ТУ 28.29.22-169-00226827-2020 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

10.2 Гарантийный срок эксплуатации Распылителей – 36 месяцев с момента ввода в эксплуатацию, но не более 48 месяцев со дня приемки ОТК.

10.3 Гарантийный срок хранения Распылителей с резьбовым герметиком – 24 месяца с момента приёмки ОТК.

10.4 Установленный производителем срок службы Распылителей – не менее 10 лет с момента ввода в эксплуатацию.

Сертификат соответствия № ЕАЭС RU С-RU.ЧС13.В.00165/21, действителен до 24.06.2026 г. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
