Техническая информация («ЗВН-180»)

Ороситель дренчерный для водяных завес «ЗВН-180»

ДВЗ1-ЩПо(д)0,56-G1/2/В3-«ЗВН-180»

ДВЗ1-ЩПо0,56-G1/2/В1-«ЗВН-180»

ДВЗ1-ЩПо0,56-G1/2/В1 NH3, SO2, С-«ЗВН-180»

Назначение и область применения

Ороситель дренчерный для водяных завес «ЗВН-180» (далее ороситель) предназначен для использования в составе автономных, автоматических, полуавтоматических и с ручным пуском установок пожаротушения. Используется для создания водяных завес с целью локализации очага возгорания и предотвращения распространения пожара через оконные, дверные и технологические проемы за пределы защищаемого оборудования, зон или помещений, а также для обеспечения приемлемых условий при эвакуации людей из горящих зданий. Ороситель эффективно используется для охлаждения технологического оборудования, в том числе резервуаров с сырой нефтью, для создания между объектами водяных завес, блокирующих распространение огня, а также для создания водяных завес в АУП береговых сооружений.

Ороситель изготавливается:

• без покрытия (в обозначении буква «о») - материал бронза

• или нержавеющая сталь;

• с декоративным полиэфирным (полиэстеровым) покрытием (в

• обозначении буква «д») - материал латунь.

Особенности монтажа

По направленности потока ОТВ оросители относятся к оросителям с односторонней направленностью, при этом типа водяной поток формируется направляющей плоскостью оросителя и веерообразно распределяется перпендикулярно оси оросителя.

Перед установкой оросителя следует провести его визуальный осмотр на наличие маркировки и отсутствие механических повреждений корпуса и присоединительной резьбы, а также на отсутствие засорения входной части. Запрещается устанавливать поврежденные оросители.

По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 1 и 3 по ГОСТ 15150-69 с предельным значением температуры воздуха при эксплуатации от минус 70 до плюс 60 °С.

Для обеспечения герметичности резьбового соединения необходимо применение уплотнительного материала. Следует проследить за тем, чтобы уплотнительный материал не попал в отверстия оросителя.

Материалы для изготовления оросителей:

Категорически запрещается создавать преграды орошению. Все преграды должны быть устранены или установлены дополнительные оросители.

• нержавеющая сталь - для эксплуатации на открытом воздухе

• с повышенной влажностью и наличием агрессивной среды;

• бронза - для эксплуатации на открытом воздухе с повышенной

• влажностью;

Функциональные возможности и особенности

• латунь - для эксплуатации оросителей в закрытых помещениях

• с нормальной влажностью и вне агрессивной среды.

Конструктивно ороситель состоит из одной цельной детали, в результате чего обладает исключительной надежностью в эксплуатации.

• Возможность изготовления с резьбовым уплотнителем

• (герметиком).

Ороситель выпускается с диаметром выходного отверстия 15 мм.

• Установка на открытом воздухе (бронза), в том числе при наличии агрессивной среды (нержавеющая сталь);

По конструктивному исполнению оросители относятся к классу

• Снижение высоты установки оросителя над краем защищаемого проёма при сохранении ширины защищаемой

• зоны и отсутствии «открытых» участков за счёт угла распыла 160 ° ;

«щелевые»; по виду используемого огнетушащего вещества

(ОТВ) – к классу «водяные».

В зависимости от условий эксплуатации оросители устанавливаются в любом пространственном положении.

• Снижение количества оросителей по сравнению с «ЗВН-8» («ЗВН-12», «ЗВН-15») выпускаемыми ранее при одном и том же давлении;

Технические характеристики *

• Установка в любом пространственном положении.

*Технические характеристики сверяйте с паспортом.

Структура обозначения оросителей по ГОСТ Р 51043-2002

Х Х Х Х - Х Х Х Х - Х / Х Х - Х

Наличие теплового замка (Д - дренчерный) Тип «ЗВН-180» Вид ОТВ (В - вода) Категория Назначение (З - для завес) размещения по ГОСТ 15150 (1, 3) Направленность потока ОТВ (1- односторонняя) Климатическое исполнение Конструктивное исполнение по ГОСТ 15150 (В) (Щ - щелевой) Присоединительный размер Монтажное расположение (G1/2) по ГОСТ 6357-81 (П - любое положение в пространстве) Коэффициент Вид покрытия производительности (о - без покрытия, д - декоративное) (0,56)

Обозначение и маркировка оросителей по ГОСТ Р 51043-2002

Маркировка проставляется на корпусе оросителя.

Пример записи обозначения оросителя при заказе и в другой документации в соответствии c ГОСТ Р 51043-2002: ДВЗ1-ЩПо0,56-G1/2/В3-«ЗВН-180» – латунь;

ДВЗ1-ЩПо0,56-G1/2/В1-«ЗВН-180» – бронза;

ДВЗ1-ЩПо0,56-G1/2/В1 NH3, SO2, С«ЗВН-180» – нерж.

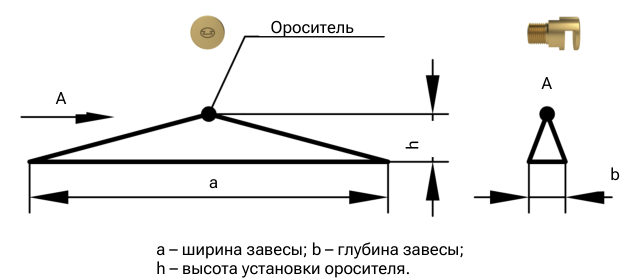

Карта орошения оросителей «ЗВН-180»

Примеры расчёта количества оросителей «ЗВН-180» для получения водяной завесы в 1 и 2 нитки при различных давлениях для различной ширины завесы

В Технической информации оросителя «ЗВН-180» ( С учетом взаимодействия потоков воды от смежных оросителей (см. видео на сайте), картина работы водяной завесы из нескольких оросителей существенно видоизменяется.

Практика показывает, что за пределы защищаемой ширины проема (ширины завесы) уходит расход воды, эквивалентный расходу 2-х оросителей при принятом давлении (по 50 % от 4-х крайних – по 2 с каждой стороны).

Приведены примеры для создания водяной завесы с удельным расходом 0,5 дм[3] /(с×м) при расстановке оросителей в 2 нитки и с удельным расходом 1 дм[3] /(с×м) при расстановке оросителей в 1 нитку.

Вариант 1 Исходные данные:

• L=60 м – ширина завесы;

• расстановка в 2 нитки;

• Р=0,1 МПа – давление перед оросителем (выбираем любое из

• диапазона рабочего давления, указанного в паспорте);

• К=0,56 – коэффициент производительности;

Вариант 2 Исходные данные:

• L=4 м – ширина завесы;

• расстановка в 1 нитку;

• Р=0,1 МПа – давление перед оросителем (выбираем любое из

• диапазона рабочего давления, указанного в паспорте);

• К=0,56 – коэффициент производительности;

• h - высота установки не ограничена.

Расчет:

1. Требуемый минимальный расход на всю ширину завесы L

q=4 м × 1 дм[3] /(с×м)=4 дм[3] /с;

1. Расход через 1 ороситель при 0,1 МПа по формуле

Q=10×К× √ Р

• Q=10×0,56× √ 0,1=1,77 дм[3] /с;

• Расчетное количество оросителей п – округляется в

бóльшую сторону п=4/1,77=3 шт.

1. Итоговое количество оросителей с двумя по краю

N=3+2=5 шт.

При давлении перед оросителем Р=0,3 МПа потребуется 4 оросителя.

• h - высота установки не ограничена.

Расчет:

1. Требуемый минимальный расход на всю ширину завесы L

q=60 м × 1 дм[3] /(с×м)=60 дм[3] /с;

1. Расход через 1 ороситель при 0,1 МПа по формуле

Q=10×К× √ Р

При установке оросителей по периметру, 2 оросителя не добавляются.

В помещении при малой ширине завесы преимущественна установка оросителей типа «ДВГ» розеткой вертикально вниз.

• Q=10×0,56× √ 0,1=1,77 дм[3] /с;

• Расчетное количество оросителей п – округляется в

бóльшую сторону

• п=60/1,77=34 шт.

• Итоговое количество оросителей N с двумя по краю

N=34+2=36 шт.

Расстановка – по 18 оросителей на каждой нитке равномерно,

в шахматном порядке.

При давлении перед оросителем Р=0,3 МПа потребуется 20 оросителей – по 10 на каждой нитке.

Сравнительный расчет количества оросителей ЗВН при давлении P=0,1 МПа

Сравнительный расчет количества оросителей ЗВН при давлении P=0,3 МПа
