Паспорт («ЗВН-180»)

ОРОСИТЕЛИ ДРЕНЧЕРНЫЕ ДЛЯ ВОДЯНЫХ ЗАВЕС «ЗВН-180» Паспорт ДАЭ 100.470.000 ПС

Бийск 2024

1 НАЗНАЧЕНИЕ

1.1 Ороситель дренчерный для водяных завес «ЗВН-180» (далее – ороситель) предназначен для охлаждения технологического оборудования, в том числе резервуаров с сырой нефтью, а также для предотвращения распространения пожара через оконные, дверные и технологические проемы за пределы защищаемого оборудования, для создания водяных завес в помещениях и на открытом воздухе, а также для обеспечения приемлемых условий при эвакуации людей из горящих зданий.

1.2 Ороситель – изделие неразборное, неремонтируемое.

1.3 Ороситель изготавливается с диаметром выходного отверстия 15 мм.

1.4 По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 1 и 3 по ГОСТ 15150-69 с предельным значением температуры воздуха при эксплуатации от минус 70 ºС до плюс 60 ºС.

1.5 Материалы для изготовления оросителей:

• нержавеющая сталь – для эксплуатации на открытом воздухе с повышенной

• влажностью и наличием агрессивной среды;

• бронза – для эксплуатации на открытом воздухе с повышенной влажностью;

• латунь – для эксплуатации оросителей в закрытых помещениях с нормальной

• влажностью и вне агрессивной среды.

1.6 Ороситель изготавливается:

• без покрытия (в обозначении буква «о») – материал латунь, бронза, нержавеющая

сталь;

• с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква

• «д») – материал латунь.

1.7 Ороситель изготавливается:

• без резьбового герметика;

• с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.8 Пример записи обозначения оросителя при заказе в соответствии c ГОСТ Р 51043-2002 и ТУ 28.29.22-199-00226827-2024 (в скобках указана маркировка оросителя):

ДВЗ1-ЩПо(д)0,56-G1/2/В3-«ЗВН-180»–латунь ДВЗ1-ЩПо0,56-G1/2/В1-«ЗВН-180»–бронза ДВЗ1-ЩПо0,56-G1/2/В1 NH3, SO2, С-«ЗВН-180»–нерж.

(ДЗ-П – 0,56 - дата) (ДЗ-П – 0,56 - дата) (ДЗ-П – 0,56 - дата)

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Основные технические характеристики оросителя представлены в таблице 1.

|К-фактор, GPM/PSI (LPM/bar0.5)|7,3(106)|

3 УСТРОЙСТВО, УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 На рисунке 1 представлен ороситель, конструктивно выполненный в виде цельной детали.

3.2 Установка оросителя производится в соответствии с требованиями назначения.

3.3 Перед установкой оросителя следует провести визуальный осмотр на наличие маркировки, на отсутствие механических повреждений, засорения проточной части.

3.4 Герметичность резьбового соединения без резьбового герметика обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с нанесенным резьбовым герметиком дополнительных уплотнительных материалов не требуется.

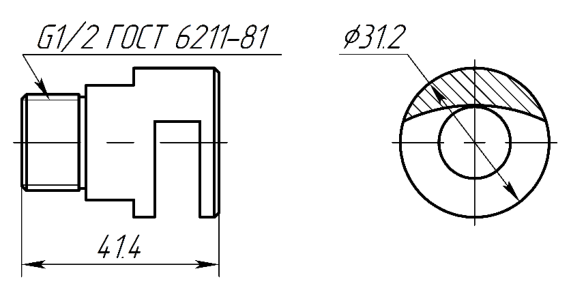

Рисунок 1 – Ороситель «ЗВН-180»

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Работы, связанные с монтажом и эксплуатацией оросителя, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

5 КОМПЛЕКТ ПОСТАВКИ

5.1 Комплект поставки (шт.): ороситель – 30/__; паспорт – 1 на упаковку; муфта приварная – по количеству оросителей*.

*Определяется заказом в качестве дополнительной поставки.

6 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

6.1 Ороситель ДВS1-ЩП0,56-G1/2/В_-«ЗВН-180»-_ партия №_ (№ ТП _____) соответствует требованиям ТУ 28.29.22-199-00226827-2024, ГОСТ Р 51043-2002 и признан годным для эксплуатации.

7.1 Ороситель упакован в соответствии с требованиями ТУ 28.29.22-199-00226827-2024.

Упаковщик __ ___ _______ личная подпись расшифровка подписи число, месяц, год

8.1 Транспортирование оросителей в упаковке должно осуществляться в крытых транспортных средствах на любые расстояния в соответствии с правилами, действующими на данном виде транспорта.

8.2 Ящики с упакованными оросителями должны транспортироваться и храниться при температуре от минус 70 ºС до плюс 60 ºС в условиях, исключающих непосредственное воздействие на них атмосферных осадков.

8.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2009.

9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1 Изготовитель гарантирует соответствие оросителей требованиям технических условий ТУ 28.29.22-167-00226827-2020 при соблюдении потребителем правил эксплуатации, хранения и транспортирования.

9.2 Гарантийный срок эксплуатации оросителей составляет 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.

9.3 Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приёмки ОТК.

9.4 Установленный производителем срок службы оросителей – не менее 10 лет с момента ввода в эксплуатацию.

10 КАРТА ОРОШЕНИЯ ОРОСИТЕЛЯ

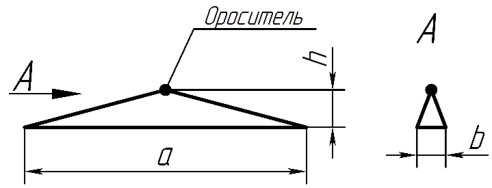

10.1 На рисунке 2 представлена карта орошения оросителя «ЗВН-180» установкой горизонтально, поток вертикально вниз.

a – ширина завесы; b – глубина завесы; h – высота установки оросителя

Рисунок 2 – Карта орошения оросителя «ЗВН-180»

11 ЭПЮРА ЗАВИСИМОСТИ УДЕЛЬНОГО РАСХОДА ОТ ДАВЛЕНИЯ при установке оросителя на расстоянии 0,2 м от оси до орошаемой поверхности

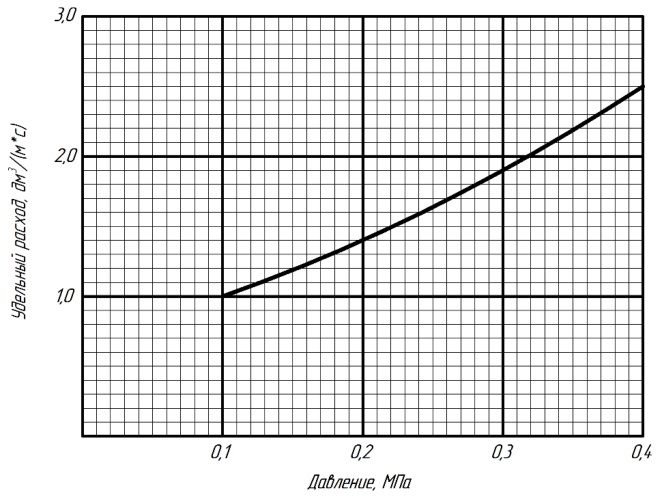

Рисунок 3 – Эпюра зависимости удельного расхода от давления при установке оросителя на расстоянии 0,2 м от оси до орошаемой поверхности

Сертификат соответствия № ЕАЭС RU C-RU.ПБ97.В.00609/25 действителен по 17.04.2030. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Сделано в России
