Паспорт (Емкость для хранения пенообразователя)
Паспорт
ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ПЕНООБРАЗОВАТЕЛЯ
ПАСПОРТ
ДАЭ 100.516.000 ПС
1 Общие сведения об изделии
1.1 Емкость для хранения пенообразователя (далее ЕХП), предназначена для хранения расчетного количества пенообразователя (AFFF, AFFF-LV, S, WA) в системах пенного пожаротушения.
1.2 ЕХП оснащена устройствами контроля уровня (нижний и верхний) жидкости УКУ-1 (производства ЗАО «ПО «Спецавтоматика»).
1.3 Общий вид емкости представлен на рисунке 1. Исполнение по типу (А или B) определяет заказчик.
2 Комплект поставки
2.1 Комплект поставки изделия приведен в таблице 1.
| Наименование | Кол. |
|---|---|
| Емкость для хранения пенообразователя | 1 |
| Паспорт (ДАЭ 100.516.000 ПС) | 1 |
| Устройство контроля уровня жидкости УКУ-1 с руководством по эксплуатации | 2 |
3 Основные технические характеристики
3.1 Основные технические характеристики приведены в таблице 2.
| Наименование параметра | Значение |
|---|---|
| 1 Общий внутренний объем бака (Vфакт), м3 | |
| 2 Объем пенообразователя для обеспечения минимального уровня (Vmin), м3 | |
| 3 Объем пенообразователя для заправки до верхнего уровня (Vзапр), м3 | |
| 4 Максимальный расход из емкости, л/с | |
| 5 Назначенный срок службы, лет | 10 |
Примечания - Значения зависят от Vхр и заполняются после изготовления ЕХП.
4 Общие указания по эксплуатации
4.1 После вскрытия упаковки произвести внешний осмотр ЕХП на наличие маркировки, отсутствие механических повреждений.
4.2 Емкость устанавливается на полу (бетонном перекрытии) и подсоединяется к устройству дозирования
(дозатору).
5 Транспортирование и хранение
5.1 Транспортирование ЕХП следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 6 по ГОСТ 15150 - 69 с нижним предельным значением температуры минус 50 °C, в части воздействия механических факторов – условиям С по ГОСТ 23170 - 78.
5.2 При транспортировании изделия в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846 - 2002.
6 Гарантии изготовителя
6.1 Гарантийный срок эксплуатации составляет 2 года со дня ввода в эксплуатацию, но не более 3 лет со дня отгрузки потребителю при соблюдении потребителем правил монтажа, эксплуатации, транспортирования и хранения.
7 Свидетельство о приемке и упаковывании
7.1 Емкость для хранения пенообразователя (согласно таблице 4) зав. №___соответствует техническим требованиям ТУ 25.29.11-189-00226827-2023, признана годной к эксплуатации и упакована согласно требованиям документации предприятия-изготовителя.
Упаковщик __ ____ __ личная подпись расшифровка подписи число, месяц, год ОТК __ __ личная подпись штамп ОТК число, месяц, год

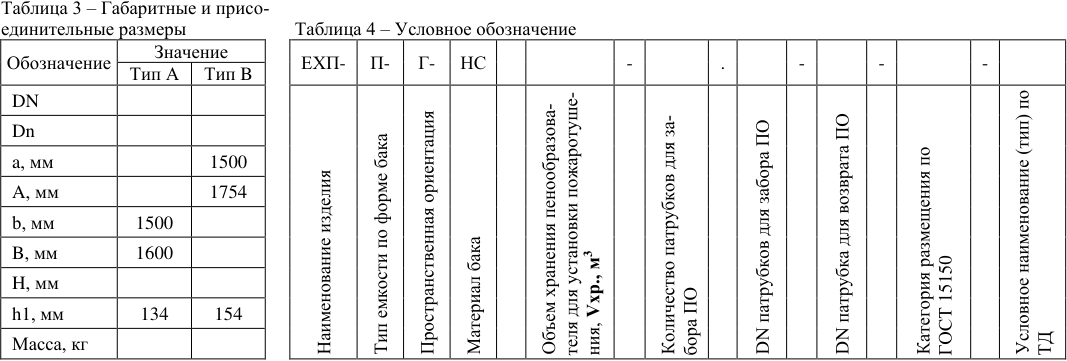

8 Внешний вид, габаритные и установочные размеры, обозначение

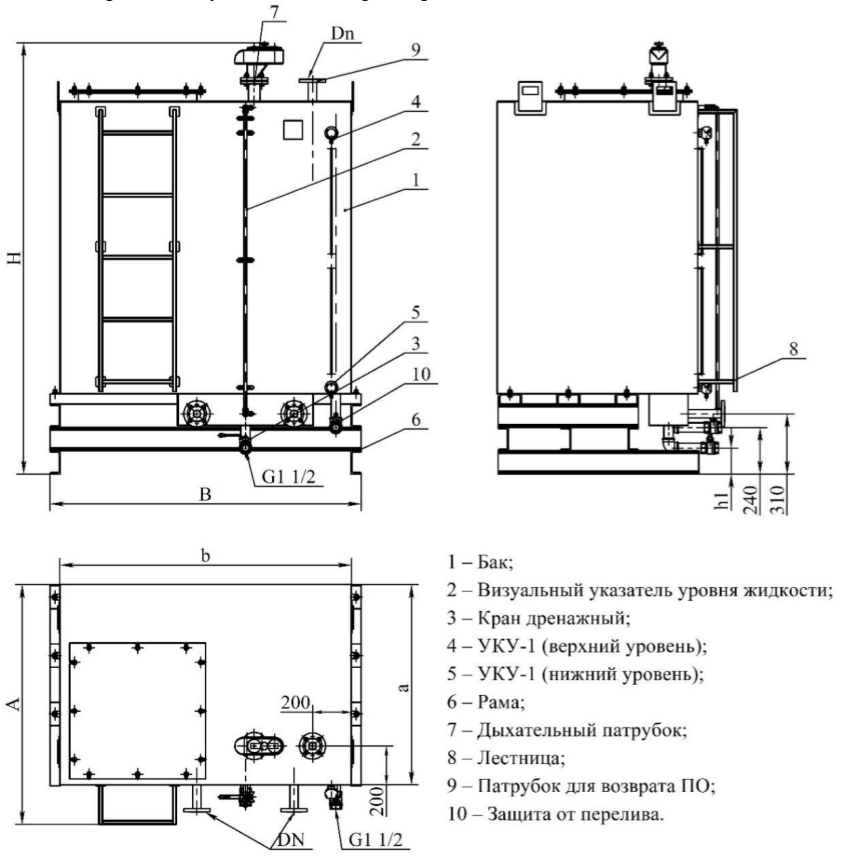

Рисунок 1 – Общий вид ЕХП
Примечание – Значения зависят от Vхр и заполняются после изготовления. Тип А имеет объем Vхр из ряда 1,0-7,5 м[3] , тип B имеет объем Vхр из ряда 3,5-7,5 м[3] .
Адрес предприятия-изготовителя:
- http://www.sa biysk.ru/
Сделано в России
