Этикетка (Устройство сброса конденсата)

ЗАО «ПО «Спецавтоматика»

XQPSA

Извещатель пожарный аспирационный ИПА ТУ 26.30.50-138-00226827-2016

Устройство сброса конденсата

Этикетка ДАЭ 100.231.000 ЭТ

1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

1.1 Устройство сброса конденсата (далее устройство) предназначено для отведения влаги из воздухозаборных труб аспирационной системы для предотвращения попадания воды в извещатель.

2 КОМПЛЕКТ ПОСТАВКИ

2.1 В комплект поставки входят:

• Этикетка ДАЭ 100.231.000 ЭТ - 1 шт.;

• Тройник - 1 шт.;

• Муфта с клапаном - 1 шт.;

• Муфта - 3 шт.

3 МОНТАЖ И ПРИНЦИП РАБОТЫ

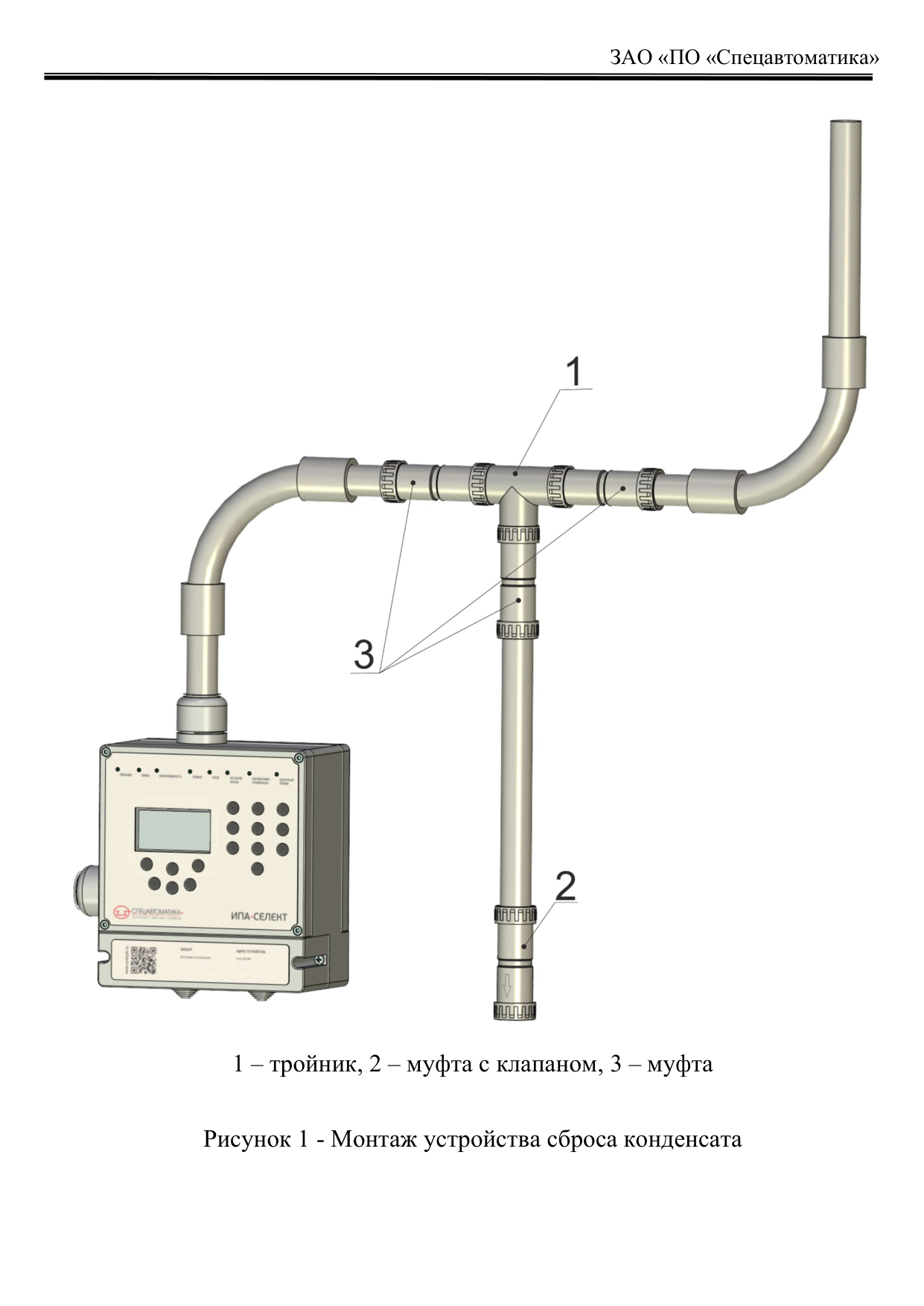

3.1 Устройство устанавливается в непосредственной близости от извещателя (рисунок 1).

3.2 Длина трубы между тройником и муфтой с клапаном должна быть

• не менее 25 см.

3.3 Внешний диаметр подключаемых труб – 25 мм.

3.4 При монтаже муфты, стрелка на её корпусе должна указывать вниз.

3.5 При возникновении конденсата внутри трубы, вода будет накапли-

• ваться в трубке между тройником и муфтой. При достижении уровня, необходимого для открытия клапана, произойдёт сброс воды.

ДАЭ 100.231.000

4 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

4.1 Изделие изготовлено в соответствии с действующей технической документацией и признано годным для эксплуатации

ОТК ____

МП
