Фильтр для заборного отверстия Этикетка ДАЭ 100.486.000 ЭТ
1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1 Фильтр предназначен для защиты от запыления воздухозаборных отверстий и труб аспирационной системы.
2 КОМПЛЕКТ ПОСТАВКИ
2.1 В комплект поставки входят:
-
Этикетка ДАЭ 100.486.000 ЭТ - 1 шт. ;
-
Хомут - 1 шт. ;
-
Муфта - 2 шт. ;
-
Фильтр c фильтрующим элементом - 1 шт. ;
-
Гибкая трубка - 0,45 м ;
-
Клипсы – 2 шт.
3 МОНТАЖ ФИЛЬТРА

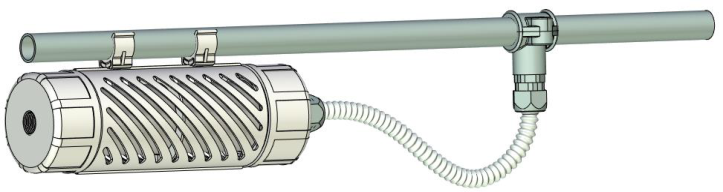

3.1 Смонтированный фильтр на трубе показан на рисунке 1.
Рисунок 1 - Фильтр

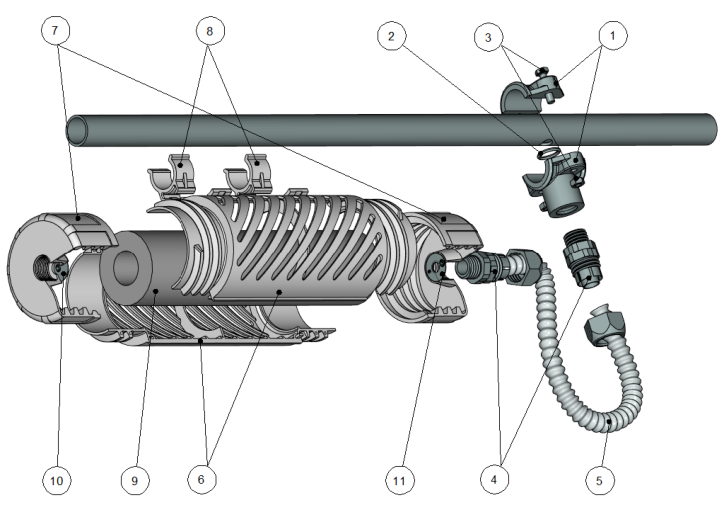

Рисунок 2 - Составные части фильтра
Инструкция по сборке фильтра:
Просверлить в воздухозаборном трубопроводе отверстие 10 – 12,5 мм.
Закрепить на трубе хомут (1), соблюдая соосность отверстия в воздухозаборном трубопроводе и патрубком хомута. Сборка без уплотнительного кольца (2) запрещена.
С помощью муфты (4) прикрепить гибкую трубу (5) к патрубку хомута. Для предотвращения перегибов и сворачивания трубы использовать вращающиеся части муфты.
| Комплектация | |
|---|---|
| 1 2 3 |
Хомут врезной Кольцо уплотнительное Комплект болтов с гайками |
| 4 5 6 |
Муфта Труба гибкая (450 мм) Корпус |
| 7 | Крышка |
| 8 | Клипса |
| 9 | Фильтрующий элемент |
| 10 11 |
Наклейка-заглушка Наклейка с калиброванным отверстием (покупается отдельно) |
Собрать фильтр, предварительно наклеив на внутреннюю часть крышки (7) наклейку с нужным диаметром. «Комплект наклеек для капилляра» приобретается отдельно.
-
Закрепить фильтр на трубе с помощью клипс (8).
-
С помощью муфты (4) прикрепить свободный конец гибкой трубы к фильтру.
-
Для замены фильтрующего элемента следует открутить крышку, изъять загрязнённый и установить новый.
Внимание! - При отсутствии или нарушении наклейки-заглушки, а также не плотной фиксации фильтрующего элемента в корпусе крышками – фильтр не выполняет свои функции по защите заборных отверстий и трубопровода.
Внимание! - При отсутствии либо неправильном выборе диаметра калиброванного отверстия наклейки согласно требованиям руководства по эксплуатации ИПАv4 фильтр нарушает соответствие заданному классу чувствительности заборных отверстий и в этом случае не гарантируется соответствие выбранному классу чувствительности всей аспирационной системы.
Внимание! - В фильтре установлен фильтрующий элемент протестированный заводом-изготовителем на работоспособность и гарантирующий эффективную фильтрацию при защите от частиц пыли и необходимый класс чувствительности при обнаружении пожара. При замене фильтрующего элемента следует использовать только поставляемый фирмой ЗАО «ПО «Спецавтоматика». При использовании фильтрующих элементов от сторонних поставщиков не гарантируется необходимая защита от пыли и срабатывание аспирационного извещателя при пожаре.
4 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
4.1 Фильтр с фильтрующим элементом для ИПА v _____ изготовлен в соответствии с действующей технической документацией и признано годным для эксплуатации
ОТК ____
МП
СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
