Этикетка (Инструкция по сборке капилляра)

XQPSA

[ЗАО «ПО «Спецавтоматика»]

Капилляр

Этикетка ДАЭ 100.466.000 ЭТ

1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

1.1 Капилляр предназначен для скрытой установки воздухозаборных труб аспирационной системы или для забора воздуха из замкнутого объёма (например, серверный шкаф, шкафы автоматики).

2 КОМПЛЕКТ ПОСТАВКИ

2.1 В комплект поставки входят:

• Этикетка ДАЭ 100.466.000 ЭТ - 1 шт.;

• Хомут - 1 шт.;

• Муфта - 2 шт.;

• Держатель - 1 шт.;

• Насадка - 1 шт.;

• Гибкая трубка – 1,5 м.

3 МОНТАЖ КАПИЛЛЯРА

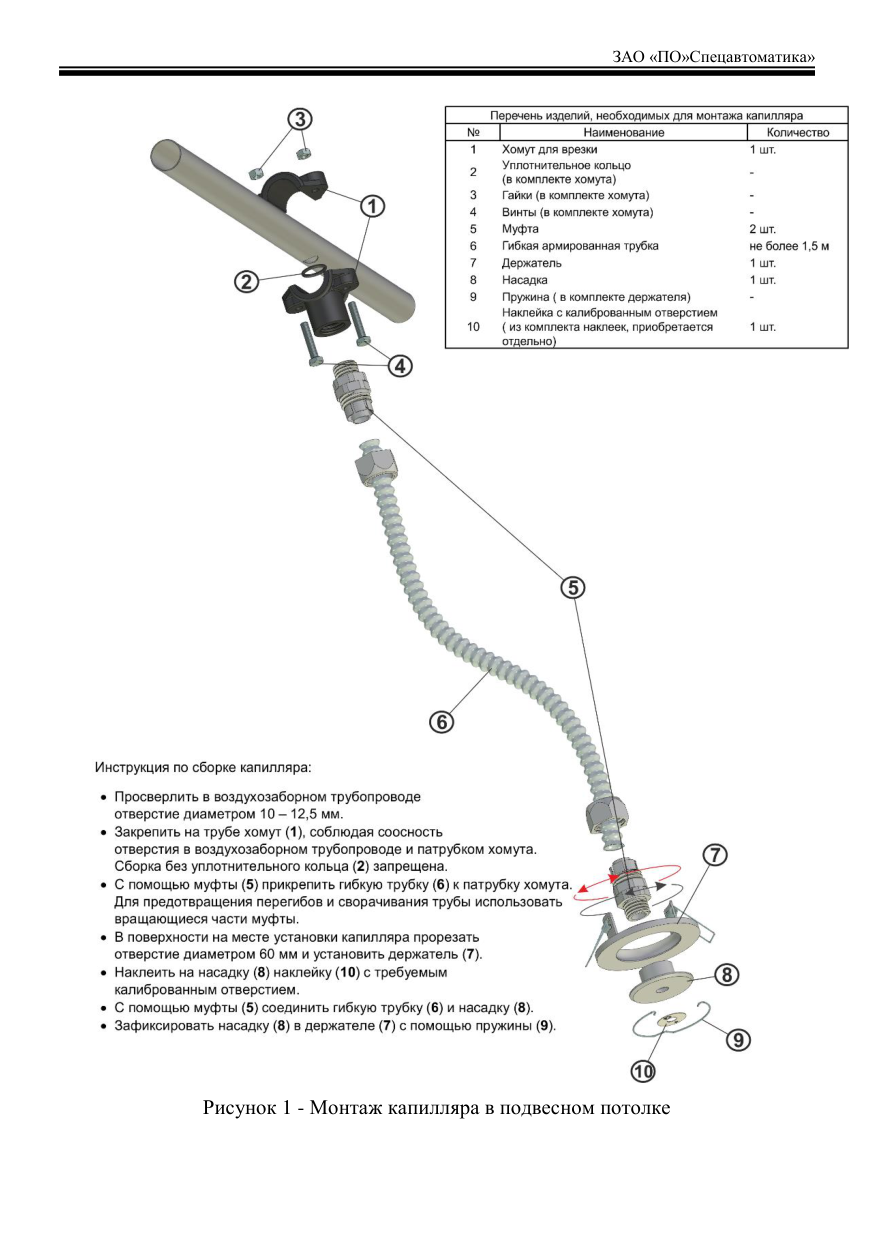

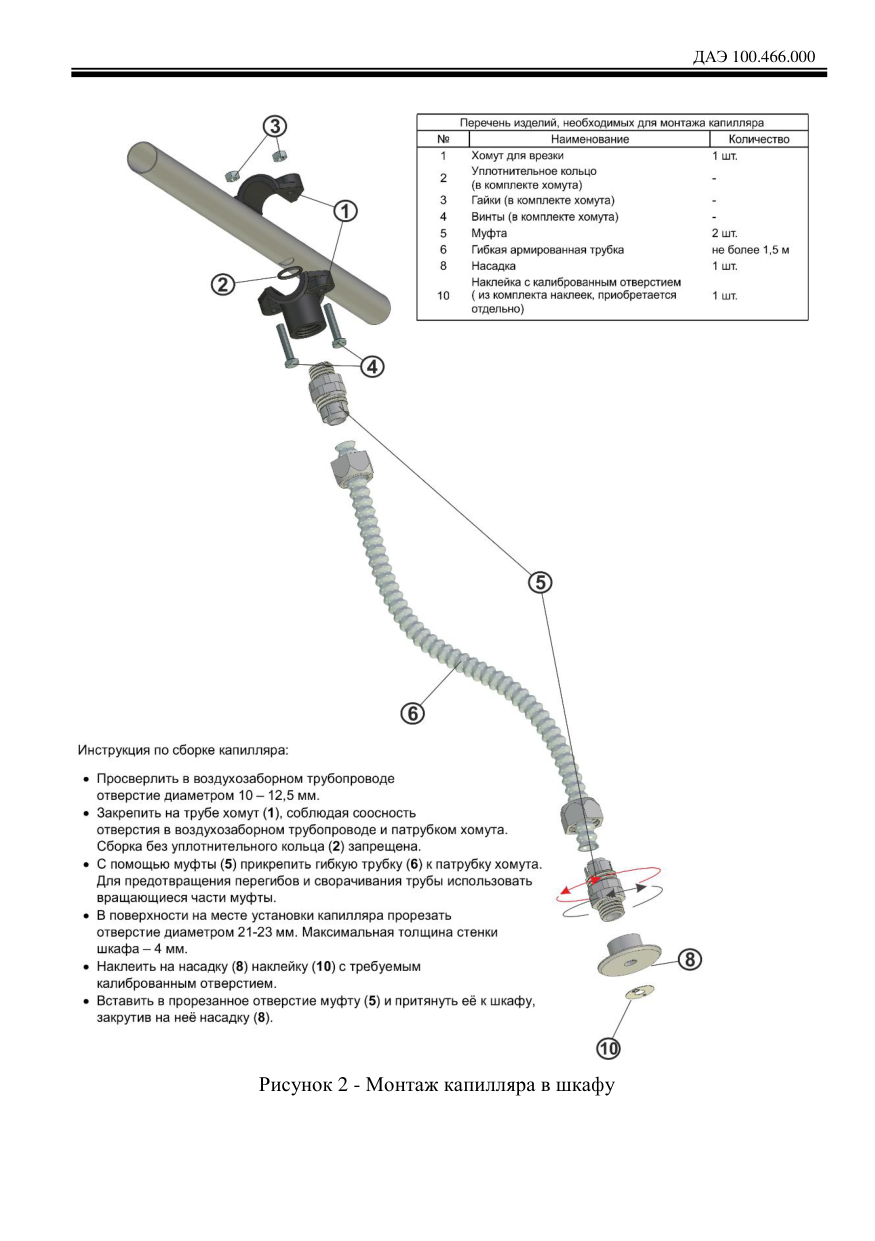

3.1 Монтаж капилляра на подвесной потолок и на стенку шкафа показан на рисунках ниже.

ЗАО «ПО»Спецавтоматика»

4 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

3.1 Изделие изготовлено в соответствии с действующей технической документацией и признано годным для эксплуатации

ОТК ____

МП

СМК сертифицирована по международному стандарту ISO 9001:2015. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

Сделано в России
