ГЕНЕРАТОР ПЕНЫ ЧЕТЫРЕХСТРУЙНЫЙ СЕТОЧНЫЙ ГЧС
Руководство по эксплуатации ДАЭ 100.241.000 РЭ
ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ
Бийск 2022
1 Общие сведения об изделии
1.1 Генератор пены четырёхструйный сеточный ГЧС ТУ 28.99.39-041-00226827-2017 (далее – генератор) предназначен для получения из водного раствора пенообразователя воздушно-механической пены в установках пенного пожаротушения.
1.2 Генераторы соответствуют климатическому исполнению У для категории размещения 1 по ГОСТ 15150-69.
2 Комплект поставки
2.1 Комплект поставки приведен в таблице 1.
| Наименование | Кол. |
|---|---|
| Генератор | 1 (2) |
| Руководство по эксплуатации | 1 |
3 Основные технические характеристики
3.1 Технические характеристики приведены в таблице 2.
| Наименование параметра | Значение |
|---|---|
| 1 Рабочее давление, МПа | 0,2-0,6 |
| 2 Производительность по раствору, дм3/с, в пределах | 7,2 – 12,7 |
| 3 Коэффициент производительности К*, дм3с-1МПа-0,5 | 1,63 |
| 4 Кратность пены, в пределах | 70-120 |
| 5 Масса, кг, не более | 2,7 |
| 6 Назначенный срок службы, лет | 10 |
- *Допускается отклонение ±5 %.
4 Устройство и принцип работы изделия
4.1 Генератор (рисунок 1) состоит из распылителя 3 и полукруглых сеточных кассет 1 и 2, прикреплённых к кронштейну 4 спицами 5.

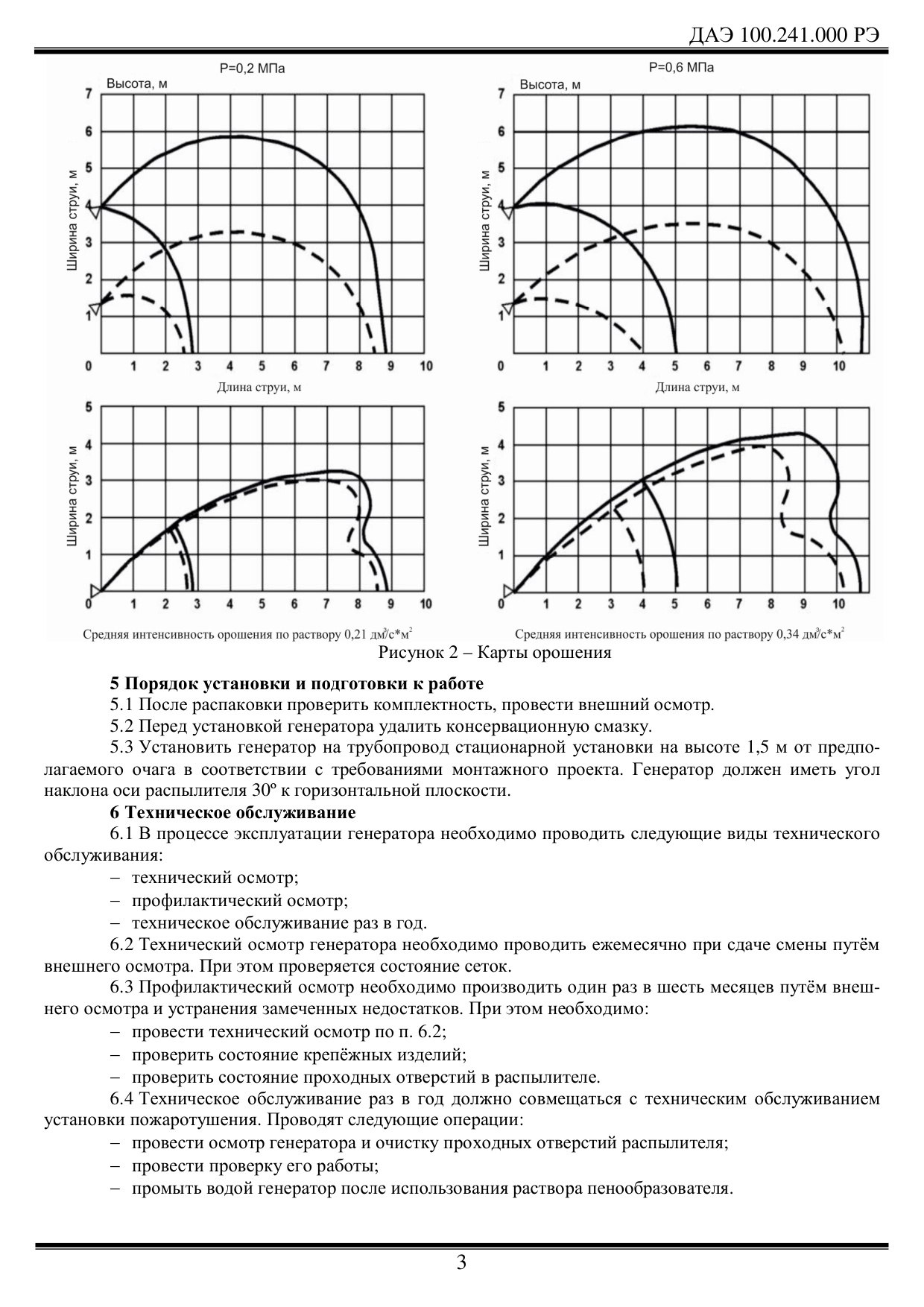

4.2 Распыление пены происходит при подаче раствора пенообразователя после срабатывания запорных органов установки пожаротушения. Четыре струи, выходящие из отверстий распылителя, соударяясь попарно, образуют плоский веер распылённого раствора пенообразователя в плоскости, перпендикулярной плоскости сходящихся струй. Распылённый поток водного раствора пенообразователя, смешиваясь с воздухом, проходя через двойную сетку, образует поток пены (рисунок 2). Пена из генератора обладает повышенной подвижностью и устойчивостью.

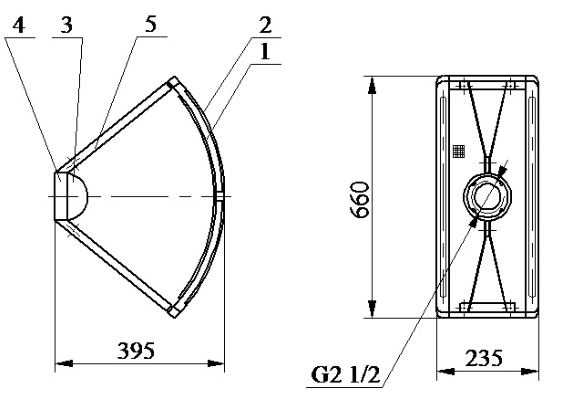

Рисунок 1 – Общий вид генератора
- 1, 2 – полукруглая сеточная кассета, 3 – распылитель, 4 - кронштейн, 5 – спица
7 Транспортирование и хранение
7.1 Транспортирование генератора допускается транспортом любого вида в соответствии с пра-
- вилами, действующими на транспорте данного вида.
7.2 Условия хранения и транспортирования генератора - 4 по ГОСТ 15150-69.
8 Гарантийные обязательства
8.1 Изготовитель гарантирует соответствие качества генератора требованиям ТУ 28.99.39-041-
- 00226827-2017 при соблюдении требований к эксплуатации, транспортированию и хранению.
8.2 Гарантийный срок эксплуатации 24 мес. исчисляется со дня ввода генератора в эксплуатацию, но не более 36 месяцев со дня отгрузки потребителю.
9 Указания по эксплуатации
9.1 Генератор не представляет опасности для окружающей среды и здоровья людей после окон-
- чания срока службы.
9.2 Генератор не содержит драгоценных металлов.
9.3 Генератор не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.
10 Сведения о рекламациях
10.1 При отказе в работе или неисправности генератора в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации.
11 Свидетельство о приемке и упаковывании
11.1 Генератор пены четырёхструйный сеточный ГЧС соответствует техническим требованиям ТУ 28.99.39-041-00226827-2017, признан годным к эксплуатации и упакован согласно требованиям документации предприятия-изготовителя.
Упаковщик __ __ ___ личная подпись расшифровка подписи число, месяц, год ОТК ___ ____ личная подпись штамп ОТК число, месяц, год
Сертификат соответствия № ЕАЭС RU C-RU.ЧС13.В.00665/22 действителен по 02.10.2027 г.
СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
Адрес предприятия-изготовителя:
ЗАО «ПО «Спецавтоматика» 659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10 Контактные телефоны:
Сделано в России
