Быстродействующая автоматическая система пожаротушения «БАСТИОН»

СП 486.1311500.2020 (табл. 1 п.7)

Автоматические системы пожаротушения в домах престарелых и инвалидов, психоневрологических больницах и интернатах

Назначение и область применения

Быстродействующая Автоматическая Система Тушения и Обнаружения - система раннего обнаружения и ликвидации очага возгорания на объектах:

• Помещения 1-ой группы, а также помещения, которые по степени опасности развития пожара и своему функциональному назначению могут быть отнесены к 1 группе помещений: офисы, жилые дома, квартиры, апартаменты, коттеджи, гостиницы, общежития, торговые объекты, образовательные, медицинские, научные и другие учреждения, интернаты, детские дома, дома престарелых, сауны, рестораны, бары, кухни, культурные центры, учреждения социального обслуживания граждан, базы отдыха, санатории, пансионаты, профилактории и другие объекты отдыха, физкультурно-оздоровительные и спортивные сооружения, ночные и фитнес клубы, залы игровых автоматов, общественные здания высотой до 30 м, торговые залы небольшой площади в зданиях предприятий торговли: одноэтажных – с площадью наземного этажа до 3500 м[2] , двухэтажных – общей площадью до 3500 м[2] , архивов с фондом хранения менее 500 тыс. единиц, небольших кинотеатров и клубов, выставочных залов площадью до 1000 м[2] и т. д.;

• Помещения 2-ой группы: индивидуальные гаражи до 15 машино-мест, предприятия по продаже, обслуживанию автомобилей, цеха мехового и печатного производства, мастерские за счет сверхраннего обнаружения пожара, принудительного пуска, локализации и автоматического тушения возгорания малым объемом тонкораспыленной воды или водного раствора за время не более 5 минут с формированием команд управления во внешние цепи с помощью контактов реле, интерфейса RS-485 и в виде СМС или голосового сообщения на мобильный телефон одного или нескольких операторов пожарных постов наблюдения.

Состав системы определяется при проектировании системы «БАСТИОН» в зависимости от решаемых задач по защите объекта от выбранного алгоритма работы.

Оросители с управляемым пуском для быстродействующей системы пожаротушения «БАСТИОН».

Технические параметры Устройство принудительного пуска спринклерных оросителей (распылителей) УПП «Старт» (далее устройства или УПП). УПП имеет несколько модификаций:

Устройство принудительного пуска спринклерных оросителей (распылителей) УПП «Старт» (далее устройства или УПП). УПП имеет несколько модификаций:

УПП «Старт-1» монтируется на оросителе, обеспечивает принудительный пуск оросителя путем подачи внешнего сигнала на выводы встроенного электрически управляемого пиротехнического привода. Устройство рассчитано для совместной работы с оросителями.

УПП «Старт-2» монтируется рядом с оросителем (в его непосредственной близости), обеспечивает раннее обнаружение пожара, принудительный автономный и дистанционный пуск (с возможностью блокировки пуска) оросителей со встроенным электрически управляемым пиротехническим приводом типа УПП «Старт-1». Устройство рассчитано для принудительного пуска оросителей.

УПП «Старт-3» монтируется на оросителе, обеспечивает ранее обнаружение пожара, принудительный автономный и дистанционный пуск (с возможностью блокировки пуска) оросителей встроенным пиротехническим приводом. Устройство рассчитано для принудительного пуска скрытых оросителей и оросителей обычного исполнения.

Основные технические характеристики приведены в руководствах по эксплуатации на устройства. Модуль подачи огнетушащего вещества МПОВ

Предназначен для противопожарного водоснабжения водяных и пенных автоматических установок пожаротушения (АУП) и внутреннего противопожарного водопровода (ВПВ). Основные технические характеристики приведены в руководстве по эксплуатации на устройство. ТУ 28.99.52-126-00226827-2020.

Состав изделия: блок управления, сигнализатор потока жидкости «Стрим», преобразователи избыточного давления ОВЕН ПД 100ДИ1,6-111-0,5, устройство контроля уровня жидкости УКУ-1, устройство контроля положения запорной арматуры УКПЗА v3.

Технические параметры

Перечень элементов

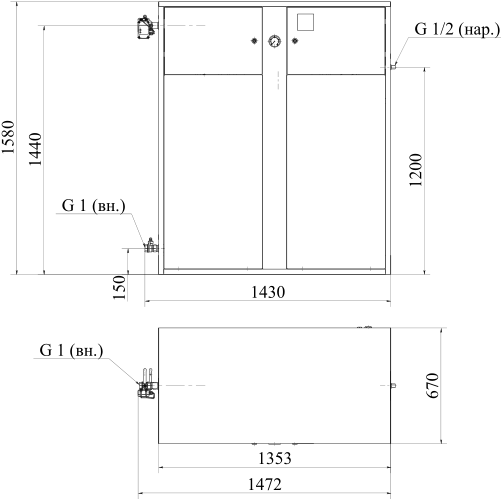

Рисунок 1—Общий вид МПОВ в корпусе

Шкаф управления и сигнализации ШУС

Основное назначение ШУС - дистанционное управление и отображение информации о состоянии устройств адресной системы. Технические параметры

Передача данных между устройствами осуществляется посредством интерфейса RS-485 с использованием открытого протокола MODBUS RTU.

ШУС устанавливается в диспетчерской или на пожарном посту, рассчитан на круглосуточный режим работы и обеспечивает:

• контроль и управление исполнительными устройствами адресной системы (дистанционный запуск, блокировку автоматики, сброс и восстановление параметров установки) с помощью сенсорной цифровой панели оператора и единичных кнопочных переключателей;

• отображение информации о состоянии объектов (направлений), на которых установлены: блок контроля и управления БКиУ (УМА), МПОВ, СПЖ «Стрим»;

• передачу во внешние цепи сигналов «Авария» (в дежурном режиме контакты реле «Авария» замкнуты, при неисправности или отсутствии питания ШУС – разомкнуты), «Пожар 1», «Пожар 2» и «Пуск» с помощью дискретных выходов типа электромагнитное реле; регистрацию событий.

Шкаф ШУС изготавливается в нескольких модификациях. Сигнализатор потока жидкости СПЖ «Стрим»

Предназначен для работы в автоматических спринклерных и дренчерных установках водяного пожаротушения, для контроля потока воды и формирования команд управления с помощью контактов реле во внешние цепи и по интерфейсу RS485.

Для формирования команд управления в СПЖ встроены два оптронных реле с двумя контактами и силовое реле с перекидным контактом, срабатывающие в зависимости от назначения и от состояния жидкости в трубопроводе. Для визуального наблюдения за состоянием СПЖ, он оснащен светодиодными индикаторами.

Основные технические характеристики приведены в руководстве по эксплуатации на сигнализатор.

Устройство и принцип работы

Система «БАСТИОН» может работать в трех режимах: «Автоматика включена» («Автоматический пуск») – основной режим, «Автоматика отключена» («Дистанционный пуск»), «Блокировка пуска».

Во встроенных режимах ШУС осуществляет контроль за состоянием всех элементов системы, включая цепи ручных и автоматических пожарных извещателей, цепи сигнализации и оповещения, пусковые цепи пиротехнических и электрических приводов. Исключение составляет контроль элементов обнаружения УПП «Старт-2, УПП «Старт-3», в которых предусмотрен индивидуальный автономный контроль без подачи сигнала в ШУС.

В режиме «Автоматика отключена» запуск возможен дистанционно—от кнопок ручного пуска, и оператором поста наблюдения сенсорной панели ШУС. Решение о пуске - принимается оператором.

• В режиме «Автоматика включена» при возникновении пожара

• срабатывают:

• либо извещатели пожарные раннего обнаружения возгорания и устройства УПП «Старт-1»;

• либо устройства УПП «Старт-2(3)», вскрывающие ороситель, давление в трубопроводе резко падает и происходит запуск МПОВ по одному из алгоритмов в зависимости от исполнения МПОВ (ДАЭ 500.020.000 РЭ).

В режиме «Автоматика включена» при обнаружении возгорания срабатывают все устройства УПП «Старт-1,2,3» и запуск всех МПОВ системы происходит одновременно.

Функциональные возможности и особенности

• Сверхраннее мультикритериальное обнаружение пожара на начальных стадиях его развития;

• Принудительный автономный пуск оросителя;

• Инерционность срабатывания системы в 10 и более раз меньше, чем обычных спринклерных АУПТ;

• Автоматический запуск установки;

• Возможность автоматического пополнения емкости от центрального водопровода;

• Специальный спринклерный ороситель малорасходный с расширенной зоной орошения скрытого или углубленного исполнения;

• Возможность подключения устройств внутреннего пожарного водопровода (на базе УВП «Роса»);

• Возможность подключения к устройствам пожарной сигнализации и оповещения о срабатывании;

• ■ Простота и удобство техобслуживания;

• Низкое энергопотребление;

• ■ Малые габариты и вес.

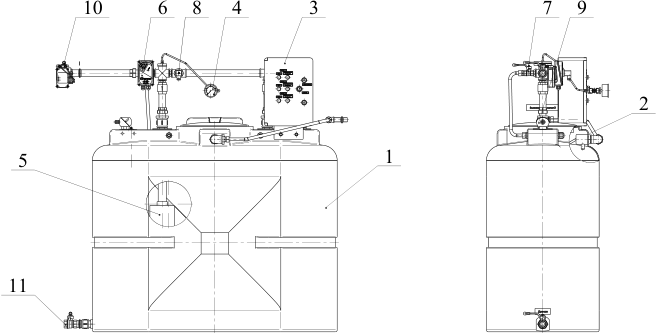

1-бак 500 л; 2-клапан поплавковый; 3-блок управления; 4-манометр показывающий; 5-насос погружной; 6-сигнализатор потока жидкости «СТРИМ»; 7-кран шаровый DN 15 (для тех. обслуживания); 8-датчик давления ПД 100-ДИ1,6-111-0,5; 9-устройство контроля уровня жидкости УКУ-1; 10-кран шаровый DN 25 с контролем положения (для подключения напорного трубопровода); 11-кран шаровый DN 25 (дренажный).

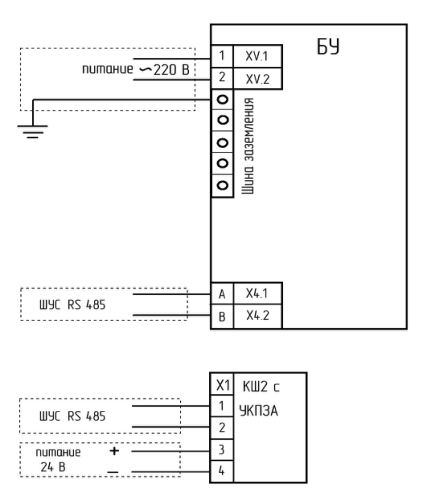

Рисунок 4—Схема подключения

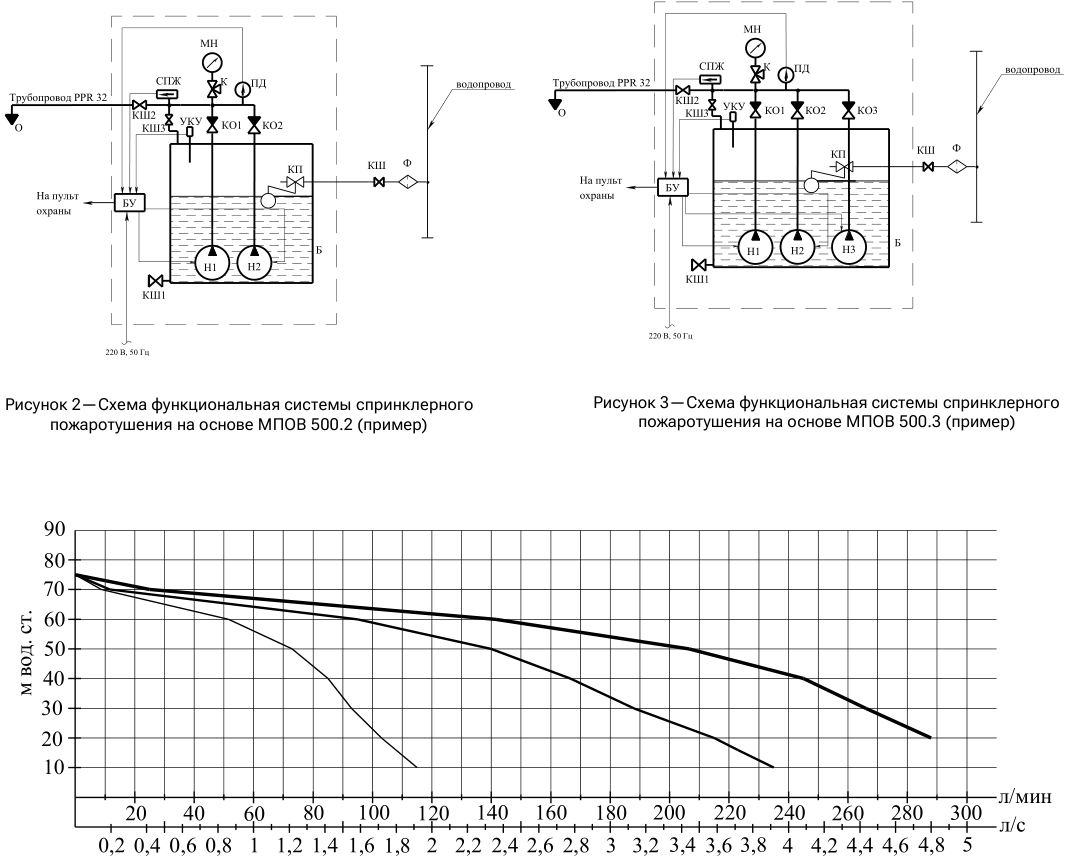

Рисунок 3—Схема функциональная системы спринклерного пожаротушения на основе МПОВ 500.3 (пример)

Рисунок 5—Гидравлические кривые МПОВ
