РАСПЫЛИТЕЛЬ СПРИНКЛЕРНЫЙ СКРЫТЫЙ СПЕЦИАЛЬНЫЙ «Бриз-С-20/К16»

Паспорт ДАЭ 100.443.000 ПС

Бийск 2020

1 НАЗНАЧЕНИЕ

– 1.1 Распылитель спринклерный скрытый специальный «Бриз-С-20/К16» (далее по тексту – распылитель), в сборе с устройством принудительного пуска (далее по тексту УПП) спринклерных оросителей (распылителей) «Старт-3», входит в состав быстродействующей системы пожаротушения «Бастион» и предназначен для распыливания воды и распределения ее по защищаемой площади с целью тушения или локализации очага пожара класса А.

Примечание – Допускается применение оросителя с иными УПП.

1.2 Распылитель не подлежит регулированию, разборке и повторной сборке в процессе эксплуатации.

1.3 Покрытие распылителя:

  • полиэфирное (полиэстеровое) покрытие;

  • без покрытия.

1.4 Распылитель поставляется:

  • без резьбового герметика;

  • с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.5 По устойчивости к климатическим воздействиям окружающей среды распылитель соответствует исполнению В, категории размещения 3 по ГОСТ 15150-69 с предельным значением температуры воздуха при эксплуатации от плюс 5 ºС до плюс 38 °С для оросителя с номинальной температурой срабатывания 57±3 ºС и от плюс 5 ºС до плюс 50 °С для оросителя с номинальной температурой срабатывания 68±3 ºС.

1.6 Пример обозначения распылителя в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 28.29.22-163-00226827-2020 (в скобках указана маркировка распылителя):

СВВКS0-ПНо 0,085-R1/2/Р68.В3-«Бриз-С-20/К16»-бронза (СВКS-Н - Бриз-С-20 – 0,085 – 68 ºС – дата)

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики распылителя представлены в таблице 1.

Таблица 1 – Технические характеристики
Наименование параметра Значение параметра
Приведенный диаметр выходного отверстия (минимальный диаметр), мм 5,4(2)
Диапазон рабочих давлений, МПа 0,50 – 1,60
Защищаемая площадь, м2 20
Коэффициент производительности, дм3/(с×10×МПа0,5) 0,085
Средняя интенсивность орошения на защищаемой площади при высоте
установки 2,5 м и рабочем давлении Р=0,5 МПа, не менее, дм3/(м2×с)		 0,02
Номинальная температура срабатывания распылителя, °С 57±3/68±3
Номинальная температура срабатывания крышки УПП «Старт-3», °С 50±3/60±3
Условное время срабатывания оросителя, не более, с 239/230
Условное время срабатывания крышки УПП «Старт-3», не более, с 180/120
Предельно допустимая рабочая температура, °С до 38/до 50
Масса, не более, кг 0,06
Габаритные размеры оросителя (ширина × высота), не более, мм 28×74
Маркировочный цвет жидкости в стеклянной колбе из ряда оранжевый/красный
Коэффициент тепловой инерционности, Кт.и., (м×с)0,5* <50
Средний диаметр капель в потоке, мкм, не более 150
*По технической документации производителя колб.

|*По техническойдокументации производителя колб.||

3 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Распылитель устанавливать рассекателем вертикально вниз.

3.1 Перед установкой распылителя провести визуальный осмотр:

  • на наличие маркировки;

  • на наличие встроенного в распылитель магнита (для комплектации с УПП «Старт-3»);

  • на отсутствие разрушения колбы или трещин в колбе и утечки из нее жидкости;

  • на отсутствие механических повреждений розетки, дужек корпуса и присоединительной

  • резьбы;

  • на отсутствие засорения входного канала распылителя;

  • для распылителя с покрытием – на отсутствие повреждения покрытия;

  • на наличие откидной пружины.

3.2 Для распылителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

Внимание!

Резьбовой герметик имеет свойство самоуплотнения при контакте с водой.

В случае обнаружения капель воды по месту соединения распылителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными распылителями следует довернуть ороситель на ¼ оборота.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Работы, связанные с эксплуатацией распылителей, монтажом должны проводиться персоналом, имеющим лицензию на право проведения работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

5 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

5.1 Транспортирование распылителей в упаковке должно осуществляться в крытых транспортных средствах любого вида на любые расстояния в соответствии с правилами, действующими на данный вид транспорта.

5.2 Условия хранения в части воздействия климатических факторов внешней среды по категории размещения 3 по ГОСТ 15150-69, при этом распылители должны храниться в помещении при температуре не выше 35 °С в условиях, исключающих непосредственное влияние на них атмосферных осадков и на расстоянии не менее 1 м от источника тепла.

5.3 При транспортировании распылителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

6 КОМПЛЕКТ ПОСТАВКИ

6.1 Комплект поставки (шт.): распылитель - _____; футляр – по количеству распылителей; УПП - по количеству распылителей; паспорт на распылитель - 1 на упаковку; паспорт на УПП - по количеству УПП.

7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

7.1 Распылитель СВВКS0-ПН_0,085-R1/2/Р.В3-«Бриз-С-20/К16»-бронза, партия №____ соответствует требованиям ТУ 28.29.22-163-00226827-2020, ГОСТ Р 51043-2002 и признан годным для эксплуатации.

ОТК __ штамп ОТК ______

личная подпись число, месяц, год

8.1 Распылитель упакован в соответствии с требованиями ТУ 28.29.22-163-00226827-2020.

Упаковку произвел

__ __ __ личная подпись расшифровка число, месяц, год

9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1 Изготовитель гарантирует соответствие распылителей ТУ 28.29.22-163-00226827-2020, ГОСТ Р 51043-2002 при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

9.2 Гарантийный срок составляет 5 лет с момента ввода в эксплуатацию в составе системы пожаротушения «Бастион».

9.3 Гарантийный срок хранения распылителей с резьбовым герметиком составляет 24 месяца с момента приемки ОТК.

9.4 Установленный производителем срок службы распылителя – не менее 10 лет с момента ввода в эксплуатацию.

10 КАРТА ОРОШЕНИЯ

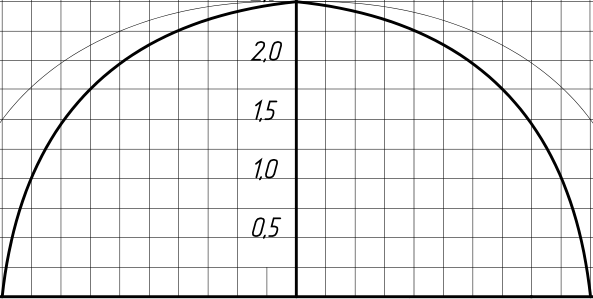

10.1 На рисунке 1 представлена карта орошения оросителя «Бриз-С-20/К16» на защищаемой площади 20 м[2] при давлении перед оросителем 0,5 МПа.

Тонкой линией обозначено орошение для всей орошаемой площади.

– Рисунок 1 Карта орошения

Решение о соответствии ОС «ПОЖТЕСТ» ФГБУ ВНИИПО МЧС России, RA.RU.10ЧС13 № 15616 от 13.12.2023. Сертификат соответствия № ЕАЭС RU С-RU.ЧС13.В.00167/21, действителен по 25.06.2026. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Сделано в России
