МОДУЛЬ ПОДАЧИ ОГНЕТУШАЩЕГО ВЕЩЕСТВА Руководство по эксплуатации ДАЭ 500.020.000 РЭ

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ

Бийск 2025

1 Общие сведения об изделии

1.1 Назначение

1.1.1 Модуль подачи огнетушащего вещества (далее – МПОВ) предназначен для противопожарного водоснабжения автоматических установок пожаротушения (АУП) и внутреннего противопожарного водопровода (ВПВ).

1.1.2 МПОВ рассчитан для работы совместно с оросителем(ями), либо с Устройством внутриквартирного пожаротушения «Роса». Совместная работа оросителя(ей) и Устройства внутриквартирного пожаротушения «Роса» допускается (рисунок 1).

1.1.3 МПОВ выпускается в исполнении с двумя или тремя насосами.

1.1.4 МПОВ поставляется в металлическом корпусе (Приложение А, рисунок А.2).

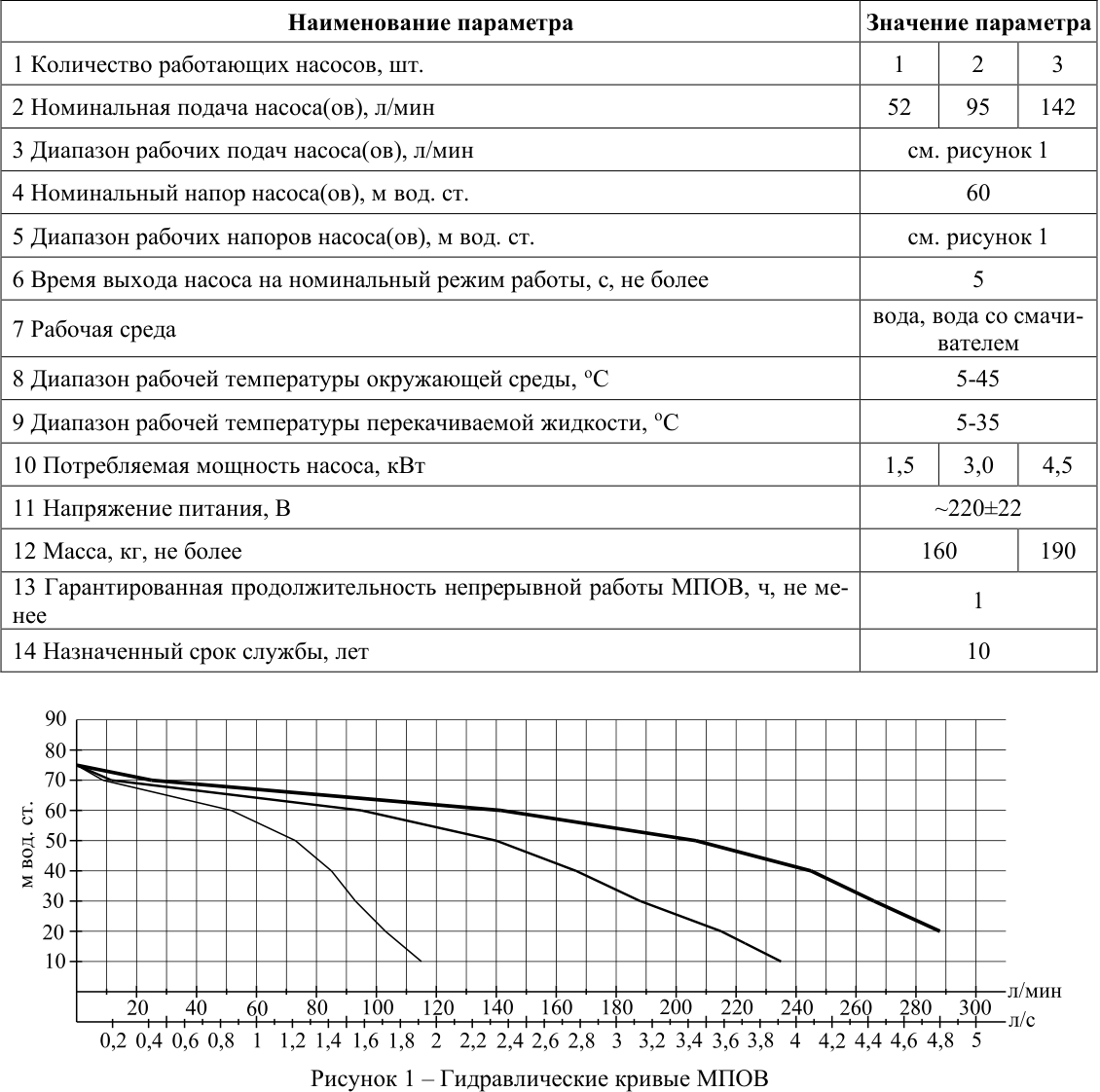

1.1.5 Технические характеристики представлены в таблице 1.

1.1.6 Комплект поставки представлен в таблице 2.

1.1.7 Время работы МПОВ составляет 20 мин. При необходимости на заводе изготовителе уста-

• навливается необходимое время работы.

1.1.8 Количество МПОВ для АУП и ВПВ не регламентировано.

1.1.9 МПОВ соответствует климатическому исполнении О, категории размещения 4 по

• ГОСТ 15150-69, но для работы с нижним предельным значением температуры плюс 5 °С.

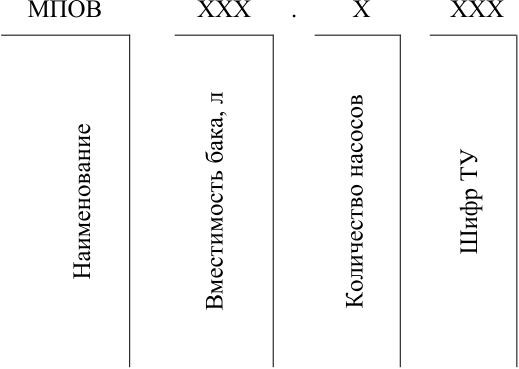

1.2 Обозначение МПОВ имеет следующую структуру:

Пример условного обозначения модуля подачи огнетушащего вещества с баком вместимостью 500 л, с двумя насосами:

МПОВ 500.2 ТУ 28.99.52-126-00226827-2020

2 Основные технические характеристики

2.1 Основные технические характеристики приведены в таблице 1.

3 Комплект поставки

3.1 Комплект поставки приведен в таблице 2.

4 Устройство и принцип работы

4.1 Состав изделия представлен в Приложении А.

4.2 Электротехническая часть

4.2.1 Блок управления:

• напряжение питания 220±20 В;

• потребляемая мощность в режиме ожидания, Вт, не более 30;

• степень защиты оболочкой – IP54 по ГОСТ 14254-2015.

4.2.2 Сигнализатор потока жидкости «Стрим»:

• напряжение питания 9…30 В постоянного тока;

• потребляемые ток и мощность соответственно – не более 0,2 А и 6 Вт;

• степень защиты оболочкой не ниже IP65 по ГОСТ 14254-2015.

4.2.3 Преобразователи избыточного давления ОВЕН ПД 100-ДИ1,6-111-0,5:

• напряжение питания 12…36 В постоянного тока;

• потребляемая мощность, Вт, не более 0,8;

• степень защиты оболочкой – IP65 по ГОСТ 14254-2015.

4.2.4 Устройство контроля уровня жидкости УКУ-1:

• напряжение питания 9…30 В постоянного тока;

• потребляемая мощность, Вт, не более 1;

• степень защиты оболочкой – IP54 по ГОСТ 14254-2015.

4.2.5 Характеристики УКПЗА (модификация v3) смотреть в ДАЭ 100.484.000 РЭ.

4.3 Принцип работы

4.3.1 Запуск МПОВ осуществляется в автоматическом режиме.

4.3.2 В дежурном режиме МПОВ поддерживает давление в трубопроводе в диапазоне 0,4-0,7 (возможен подъем до 0,8) МПа. При возникновении утечек (не более 0,1 л/c), либо вскрытии оросителя (рекомендуется К ≥0,07) давление в трубопроводе падает. При падении давления ниже 0,4 МПа блок управления автоматически запускает насос Н1, подающий воду в трубопровод. После запуска насоса Н1 при дальнейшем падении давления ниже 0,3 (0,5) МПа (см. п. 5.5) в течение 2 с и более автоматически запускаются насосы Н2 (Н2+Н3 в исполнении с тремя насосами). При создании давления 0,7 МПа насосы отключаются в течение 3 с.

На панели блока управления БУ может наблюдаться следующая световая сигнализация:

• свечение лампы «Пуск» у соответствующего насоса – насос запущен;

• свечение лампы «Неисправность/Блокировка» насоса Н2 (Н2+Н3 в исполнении с тремя насосами) –

• суммарное давление работы насосов не превысило установленное 0,3 (0,5) МПа;

• одновременное моргание всех ламп «Неисправность/Блокировка» – обрыв цепей устройств (датчиков,

• элементов) МПОВ; − поочередное моргание всех ламп «Неисправность/Блокировка» – «Останов пуска» с «БАСТИОН-КП».

• Примечание – Полные данные о неисправности можно получить только по протоколу Modbus через RS-

4.3.3 При запросе к регистрам по открытому протоколу ModBus RTU ( - унифицированный токовый сигнал с преобразователя избыточного давления ПД;

• наличие ОТВ в баке (верхний уровень) с УКУ;

• поток ОТВ с СПЖ (в течение 20 с с момента запуска насоса);

• информация о нарушении целостности линий связи с УКУ, ПД100 и СПЖ.

4.3.4 В блоке управления предусмотрена защита от сухого хода. При условии отсутствия воды в баке блок управления отключает насос(ы). Для возвращения МПОВ в рабочий режим необходимо перевести ручной переключатель блока управления в режим «блокировка», заполнить бак водой до верхнего уровня (свечение красной лампы УКУ) и затем перевести переключатель в режим «автоматический».

4.3.5 Остановка работы МПОВ может быть реализована следующими способами:

• отключение питания;

• перекрытие крана КШ2 (Приложение Б);

• блокировка ручным переключателем блока управления;

• блокировка по интерфейсу RS-485 cо шкафа управления ШУК (поставляется отдельно).

5 Порядок монтажа

5.1 Установить МПОВ на место монтажа.

5.2 Провести внешний осмотр на наличие механических повреждений.

5.3 Подвести трубопровод к крану КШ2 (Приложение Б, рисунок Б.1). В дежурном режиме кран КШ2 всегда должен быть открыт, кран КШ1 закрыт.

5.4 Наполнить бак водой до верхнего уровня.

5.4.1 Заправку можно производить как через горловину бака, так и через клапан поплавковый КП (Приложение Б, рисунок А.1), предварительно соединив его с водопроводной сетью.

5.4.2 Для предупреждения загнивания и цветения воды ее рекомендуется дезинфицировать хлорной известью из расчета 100 г извести на 1 м[3] воды.

5.4.3 При необходимости можно добавить в воду пенообразователь ПО6-ТС (далее – ПО) в отношении 2:100, получив тем самым 2 % раствор ПО.

5.5 В меню программируемого реле (ПР200) выбрать значение давления (0,3 или 0,5 МПа) для запуска насоса(ов) Н2 (Н2+Н3).

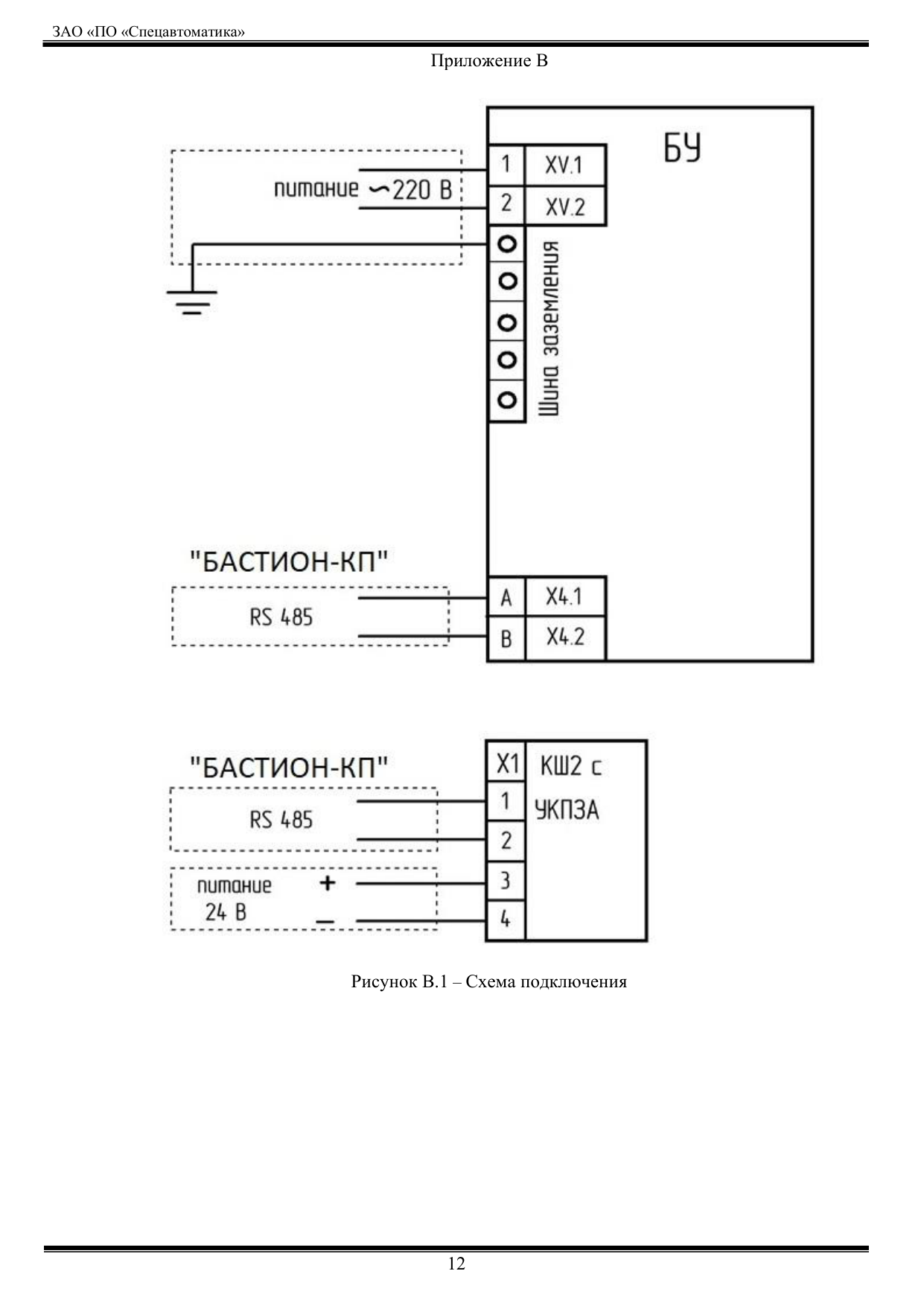

5.6 Для получения информации о состоянии МПОВ подключите к линии RS485 приборы управления (Приложение В, рисунок В.1). Для обмена данными используется протокол MODBUS-RTU. Блок управления выполняет роль ведомого устройства (slave) и отвечает на запросы инициатора обмена (master). Установленная (по умолчанию) скорость 9600 бод, 8 бит данных, без бита четности, 1 стоп бит.

5.7 Для контроля состояния «открыто/закрыто» крана КН2 подключить УКПЗА к прибору приемно-контрольному согласно ДАЭ 100.484.000 РЭ.

5.8 Подключить блок управления к сети 220 В. При подключении питания к блоку управления использовать кабель с сечением медной жилы 2,5 мм[2] , при открытой проводке и 4 мм[2] , при скрытой проводке.

5.9 Убедитесь, что в розетке присутствует заземление! При отсутствии заземления в розетке произведите подключения корпуса МПОВ к заземляющему контуру.

5.9.1 Для подключения заземления внутри корпуса имеется шпилька М6, обозначенная знаком

.

5.10 После подключения питания к блоку управления на ПР200 высветится экран выбора режима (рисунке 2).

Рисунок 2 – Меню выбора режима

С помощью кнопки можно зайти в меню выбора режима (рисунок 3). Нажать на кнопку на ПР200, кнопками нужно выбрать минимальное давление, при котором будет запускаться насос Н2 (Н2+Н3 в исполнении с тремя насосами), затем кнопкой подтвердить выбор, вернуться обратно можно, нажав

Рисунок 3 – Экран выбора минимального давления запуска насоса

Находясь на экране выбора режима, кнопками можно перейти на экран выбора просмотра параметров подключенных устройств (рисунок 4), нажав и листая строки кнопками можно посмотреть:

• состояние обмотки насосов (норма или обрыв);

• состояние насосов после запуска;

• текущее давление в системе;

• состояние шлейфа датчика давления;

• состояние УКУ;

• состояние СПЖ.

Рисунок 4 – Экран «Параметры устройств»

5.11 После подачи напряжения насос создаст давление в сети в диапазоне 0,6 – 0,8 МПа. Убедитесь, что насосы автоматически отключились в течение 3 с после создания указанного давления.

6 Техническое обслуживание

6.1 Заменять воду в баке необходимо ежегодно в осеннее время. При замене воды днище и внутренние стенки резервуара очищаются от грязи и наростов. Опорожнение емкости в канализацию производить с помощью крана КШ1 (Приложение Б).

6.2 В процессе эксплуатации МПОВ необходимо проводить следующие виды технического об-

• служивания:

• технический осмотр;

• профилактический осмотр.

6.2.1 Технический осмотр МПОВ необходимо проводить ежедневно путем внешнего осмотра,

• при этом проверяется:

• наличие давления по манометру (давление должно соответствовать руководству по эксплуа-

тации);

• наличие верхнего уровня воды в баке;

• герметичность соединений (по отсутствию утечек).

6.2.2 Профилактический осмотр МПОВ необходимо проводить не менее двух раз в месяц путем

• внешнего осмотра и устранения замеченных недостатков, при этом необходимо:

• провести технический осмотр, очистку от пыли и грязи;

− произвести пробный пуск насоса(ов) МПОВ путем сброса давления воды через кран КШ3.

6.3 После перекрытия КШ3 МПОВ автоматически должен вернуться в дежурный режим.

7 Свидетельство о приемке и упаковывании

7.1 МПОВ ____ зав. №__ соответствует техническим требованиям ТУ 28.99.52-126-00226827-2020 и признан годным для эксплуатации и упакован согласно требованиям документации предприятия-изготовителя.

Упаковщик __ ___ __ личная подпись расшифровка подписи число, месяц, год

ОТК

____ __ личная подпись штамп ОТК число, месяц, год

8 Транспортирование и хранение

8.1 Транспортирование МПОВ следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 4 по ГОСТ 1515069, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.

8.2 При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на МПОВ.

8.3 До монтажа МПОВ должен находиться в помещении или под навесом. Условия хранения в части воздействия климатических факторов внешней среды должны соответствовать условиям 4 по ГОСТ 15150-69.

8.4 При транспортировании МПОВ в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

9 Гарантийные обязательства

9.1 Изготовитель гарантирует соответствие МПОВ требованиям ТУ 28.99.52-126-002268272020 при соблюдении потребителем правил эксплуатации, хранения и транспортирования.

9.2 Гарантийный срок хранения составляет 3 года с момента его изготовления.

9.3 Гарантийный срок эксплуатации составляет 2 года с момента ввода в эксплуатацию в пределах срока хранения.

10 Сведения о рекламациях

10.1 При отказе в работе или неисправности МПОВ в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации.

10.2 В таблице 4 регистрируются все предъявляемые рекламации и их краткое содержание. Дата рекламации Содержание Принятые меры

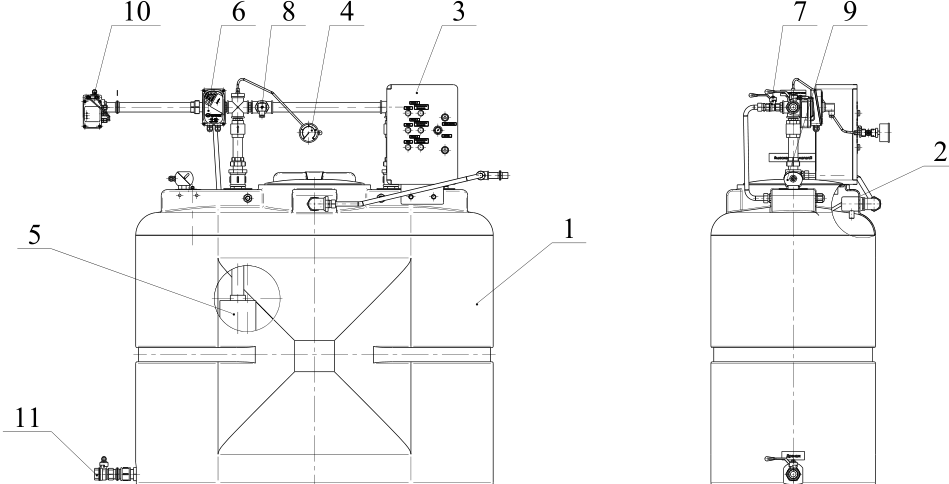

1 – Бак 500 л; 2 – Клапан поплавковый; 3 – Блок управления; 4 – Манометр; 5 – Насос погружной; 6 – Сигнализатор потока жидкости «СТРИМ»; 7 – Кран шаровый DN 15 (для тех. обслуживания); 8 – Датчик давления ПД 100-ДИ1,6-111-0,5; 9 – Устройство контроля уровня жидкости УКУ-1; 10 – Кран шаровый DN 25 с контролем положения (для подключения напорного трубопровода); 11 – Кран шаровый DN 25 (дренажный).

Рисунок А.1 – Состав МПОВ (корпус условно не показан)

Рисунок А.2 – Общий вид в корпусе

Приложение Б

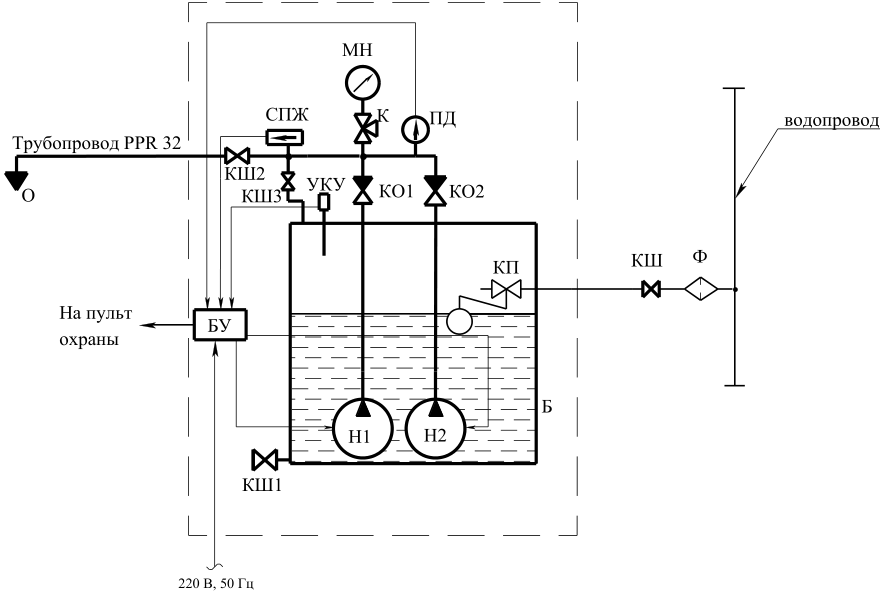

Рисунок Б.1 – Схема функциональная системы спринклерного пожаротушения на основе МПОВ 500.2 (пример)

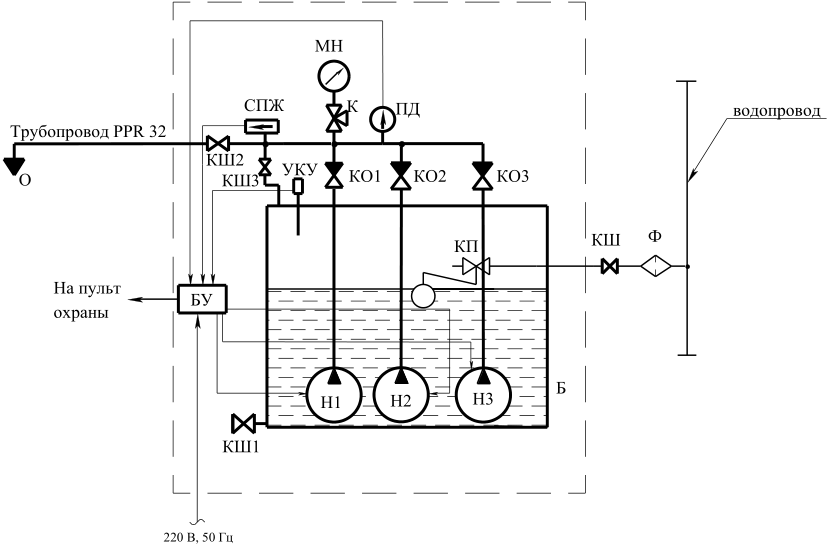

Рисунок Б.2 – Схема функциональная системы спринклерного пожаротушения на основе МПОВ 500.3 (пример)
