Техническая информация («ОЭ-16», «ОЭ-25»)

Ороситель эвольвентный «ОЭ-16», «ОЭ-25»

ДУS0-ЦПд0,28-R1/2/В1-«ОЭ-16»

ДУS0-ЦПд0,85-G1-В/В1-«ОЭ-25»

ДУS0-ЦПд0,28-R1/2/В1-«ОЭ-16»

Eх ДУS0-ЦПд0,85-G1-В/В1-«ОЭ-25»

Ех

Назначение и область применения

Оросители эвольвентные «ОЭ-16», «ОЭ-25» (далее оросители) предназначены для формирования и распределения по защищаемой поверхности более интенсивного, по сравнению с розеточными оросителями, потока огнетушащего вещества (ОТВ). В качестве ОТВ используется вода, пена низкой кратности из водного раствора пенообразователя общего назначения углеродистого синтетического типа «S» при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора или вода со смачивателем. Рабочую концентрацию смачивателя следует уточнять по нормативной документации.

Оросители используются для тушения и локализации возгораний промышленного оборудования, механизмов, ленточных конвейеров, емкостей и производственных помещений, складов, стоянок автотехники, локомотивных депо и других объектов, содержащих легковоспламеняющиеся жидкости и горючие материалы, угли и торфы, продукты нефтегазопереработки, резинотехнические и древесно-стружечные изделия, сыпучие продукты и другие, синтетические и природные материалы, а так же для орошения водой вертикальных поверхностей колонных аппаратов и резервуаров. Оросители могут применяться при проектировании водяных завес (пример расчёта см. в разд. Ороситель дренчерный для водяных завес «ЗВН-180»).

Взрывозащищенные оросители соответствуют требованиям ГОСТ 31441.1-2011 и ГОСТ 31441.5-2011 и классифицируются как неэлектрическое оборудование Группы II, предназначенное для применения в помещениях и наружных установках (кроме шахт, рудников и их наземных строений), где вероятно возникновение взрывоопасной среды, образованной смесью воздуха и газов, паров, туманов.

В соответствии с требованиями среды эксплуатации, оросители удовлетворяют требованиям уровня взрывозащиты не ниже Gb по ГОСТ 31441.1-2011, то есть, при ожидаемых неисправностях они не содержат активных источников воспламенения.

Для обеспечения выполнения требований уровня взрывозащиты в конструкции оросителей применен вид взрывозащиты – «конструкционная безопасность «с»» по ГОСТ 31441.5-2011.

Оросители соответствуют требованиям температурного класса Т3 и требованиям к взрывоопасной смеси подгруппы не ниже IIC по ГОСТ 31441.1-2011.

Защита от зарядов статического электричества реализована в соответствии с требованиями п. 7.4.4 ГОСТ 31441.1-2011.

Оросители формируют особую структуру потока ОТВ, которая характеризуется плавным увеличением интенсивности орошения от центра к периферии, обеспечивая при этом мощный направленный поток ОТВ. При давлении свыше 0,4 МПа в центральной части водяного форса появляется мелкодисперсная фаза, которая удерживается от рассеивания в окружающую среду наружной капельной зоной потока и интенсивно турбулизируется. Оросители устанавливаются в любом пространственном положении.

Для оросителей данного типа особенно характерно:

• эффективное тушение и локализация горения по площадям за

• счет формирования более плотного потока ОТВ в местах сопряжения зон орошения;

• эффективное тушение и орошение точечных объектов, умещающихся в площади орошения; работа по схеме: локализация - тушение, при этом «водяной колпак» надежно удерживает в зоне тушения языки пламени;

• тушение пожаров с элементами фильтрационного горения и тления;

• при установке оросителя под углом к плоскости тушения и сокращении расстояния до объекта тушения, поток ОТВ, обладающий повышенной кинетической энергией, способен оторвать факел от поверхности горения и существенно сократить время тушения пожара.

Эти уникальные качества оросителей расширяют область их применения и, в совокупности с рациональным расходованием огнетушащего вещества, позволяют существенно снизить стоимость защиты единицы поверхности.

Ороситель состоит из корпуса, втулки, диафрагмы и защитной крышки, устанавливаемой на выходное отверстие оросителя. Благодаря наличию защитной крышки исключается засорение трубопровода загрязняющими факторами, уменьшается воздухообмен в распределительных трубопроводах, замедляется процесс скрытой коррозии труб.

Оросители изготавливаются с антикоррозионным покрытием и подвергаются декоративной отделке – белому полимерному покрытию.

Особенности монтажа

Перед установкой оросителя следует удостовериться в его комплектности (наличие защитной пробки, которая должна закрывать выходное отверстие оросителя) и провести его тщательный визуальный осмотр на наличие маркировки и отсутствие механических повреждений корпуса и присоединительной резьбы, а также на отсутствие засорения входной части. Запрещается устанавливать поврежденные оросители.

Во избежание повреждений оросители устанавливаются после окончания монтажа трубопровода. Затяжка оросителей на распределительных трубопроводах системы должна производиться газовым ключом с усилием от 9,5 до 19,0 Н·м для «ОЭ-16» и от 19 до 38 Н·м для «ОЭ-25». Большее усилие затяжки может вызвать деформацию резьбового соединения оросителя и выход оросителя из строя. Для обеспечения герметичности резьбового соединения необходимо применение уплотнительного материала. Следует проследить за тем, чтобы уплотнительный материал не попал во входное отверстие оросителя.

Внимание: Пробку, защищающую выходное отверстие, не снимать.

Функциональные возможности и особенности

• Не имеет российских аналогов.

• Устанавливается в любом пространственном положении.

• Имеет более интенсивный, по сравнению с розеточными оросителями, поток огнетушащего вещества.

• В качестве ОТВ используется вода, пена низкой кратности.

• Универсален: устанавливается в любой климатической зоне (наружное и внутреннее применение).

• Установка на открытом воздухе без агрессивных сред.

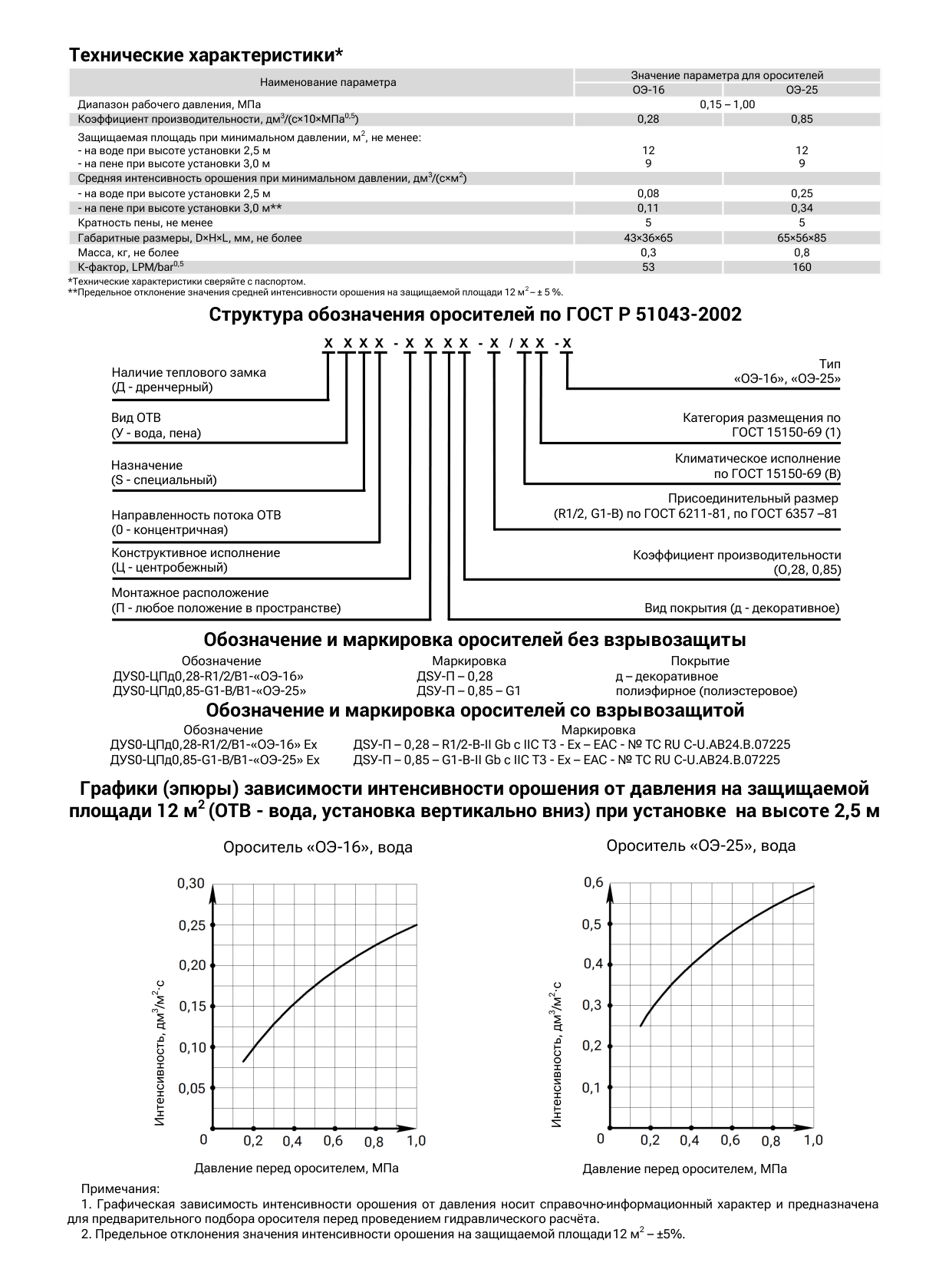

Технические характеристики*

*Технические характеристики сверяйте с паспортом.

**Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м[2 ] – ± 5 %.

Структура обозначения оросителей по ГОСТ Р 51043-2002

Обозначение и маркировка оросителей без взрывозащиты

Обозначение Маркировка Покрытие ДУS0-ЦПд0,28-R1/2/В1-«ОЭ-16»

ДSУ-П – 0,28 д – декоративное ДУS0-ЦПд0,85-G1-В/В1-«ОЭ-25»

ДSУ-П – 0,85 – G1 полиэфирное (полиэстеровое)

Обозначение и маркировка оросителей со взрывозащитой

Обозначение Маркировка ДУS0-ЦПд0,28-R1/2/В1-«ОЭ-16»

Eх ДSУ-П – 0,28 – R1/2-B-II Gb c IIC T3 - Ex – EAC - № ТС RU C-U.AB24.B.07225 ДУS0-ЦПд0,85-G1-В/В1-«ОЭ-25»

Ех ДSУ-П – 0,85 – G1-B-II Gb c IIC T3 - Ex – EAC - № ТС RU C-U.AB24.B.07225

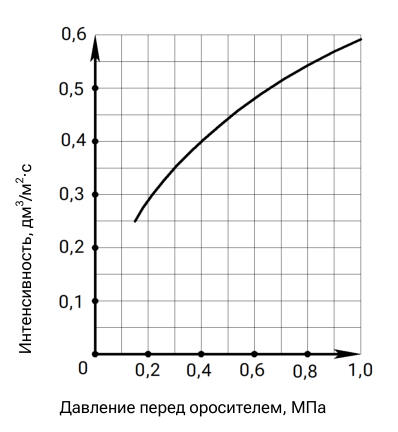

Графики (эпюры) зависимости интенсивности орошения от давления на защищаемой площади 12 м[2 ] (ОТВ - вода, установка вертикально вниз) при установке на высоте 2,5 м

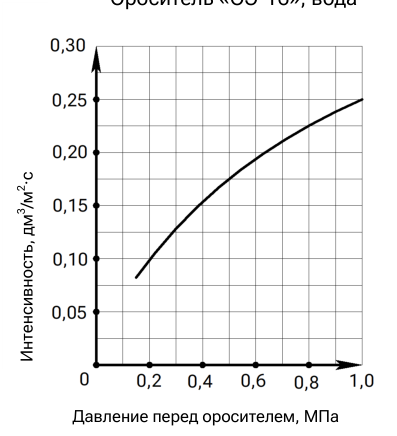

Ороситель «ОЭ-16», вода

Примечания:

Ороситель «ОЭ-25», вода

1. Графическая зависимость интенсивности орошения от давления носит справочно-информационный характер и предназначена

для предварительного подбора оросителя перед проведением гидравлического расчёта.

1. Предельное отклонения значения интенсивности орошения на защищаемой площади 12 м[2] – ±5%.

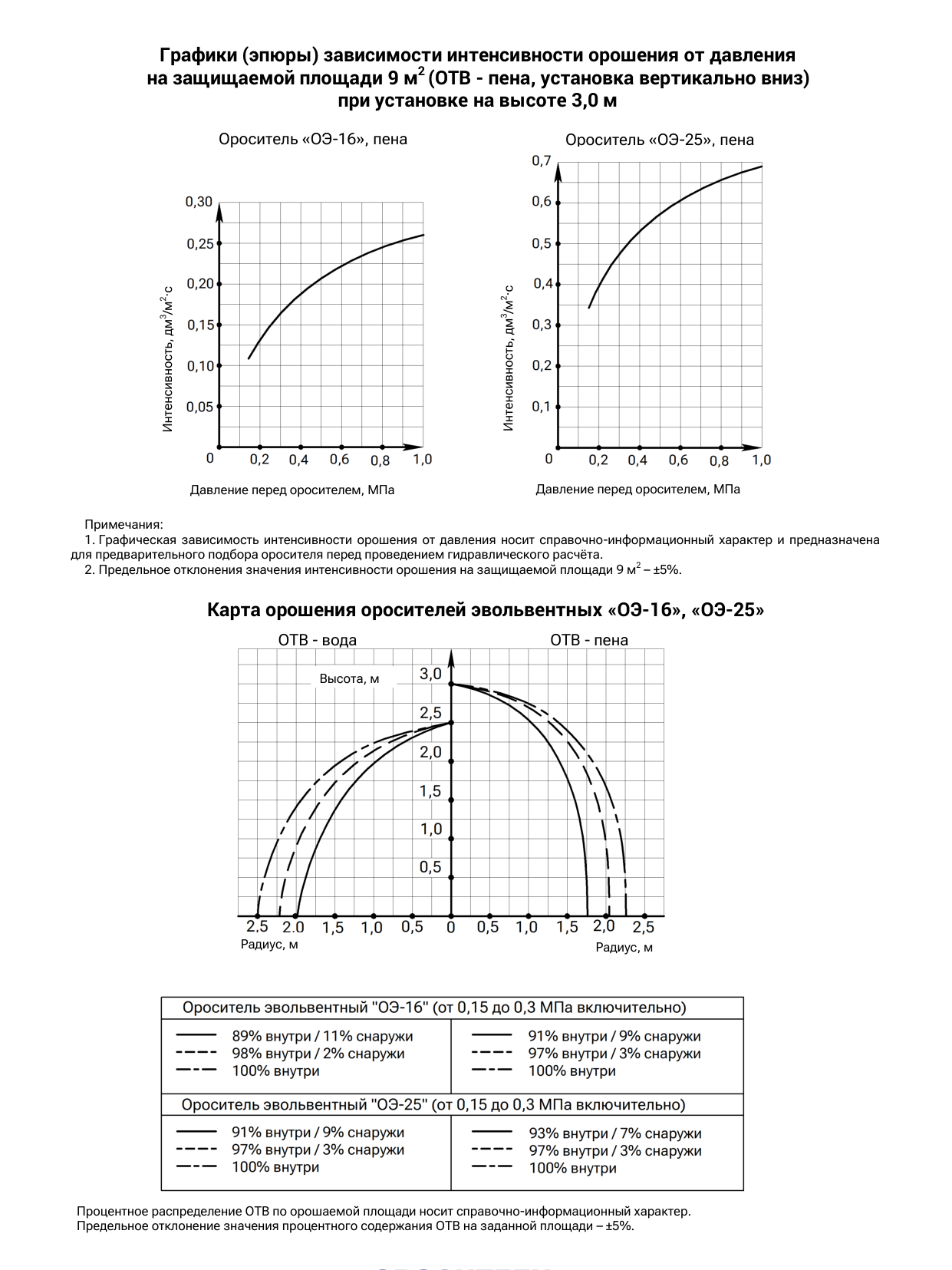

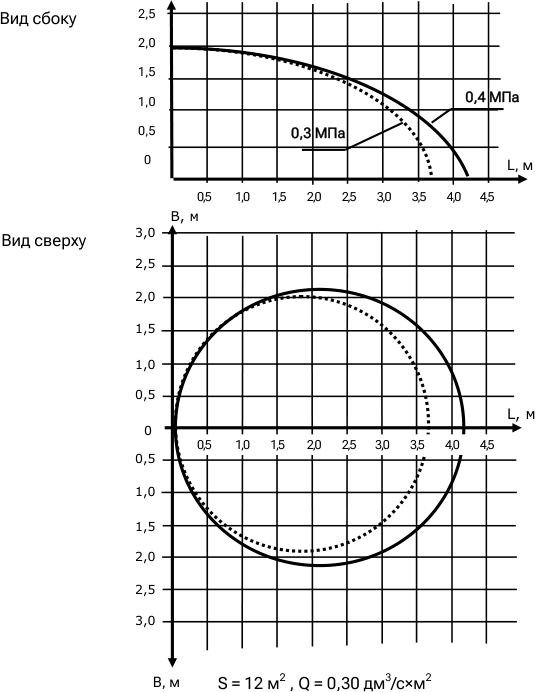

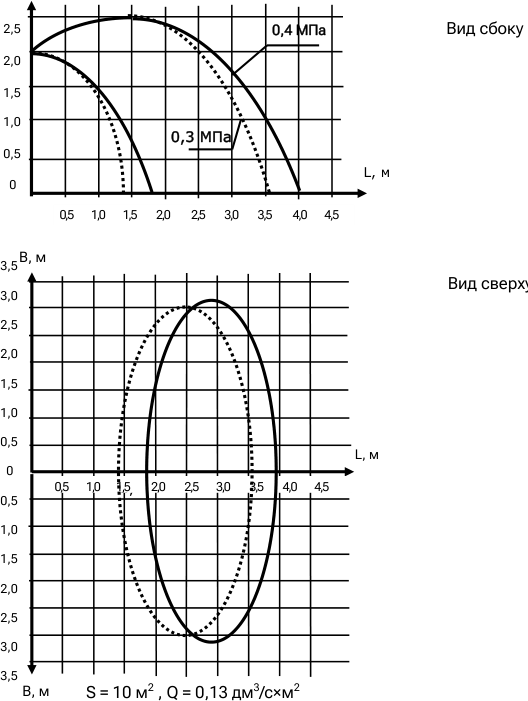

Карты орошения оросителя типа «ОЭ-16» на воде и пене при установке оросителя на высоте 2 м

Вид сбоку

Вид сверху

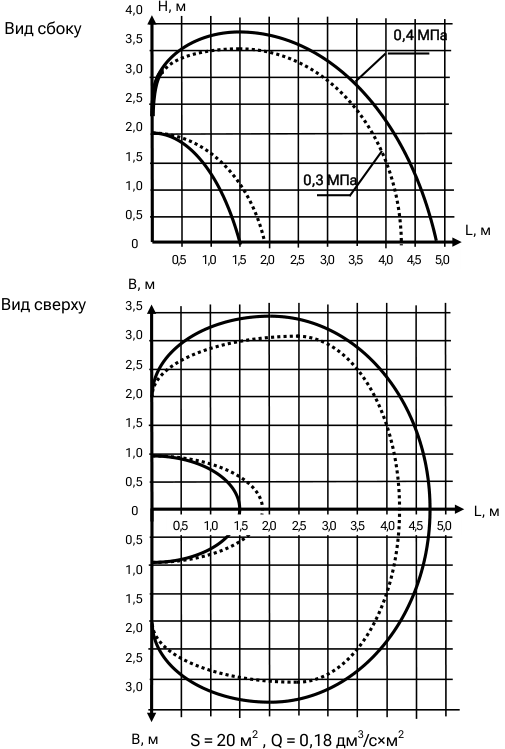

Н, м[Положение «ОЭ-16» - горизонтальное ]

Вид сверху

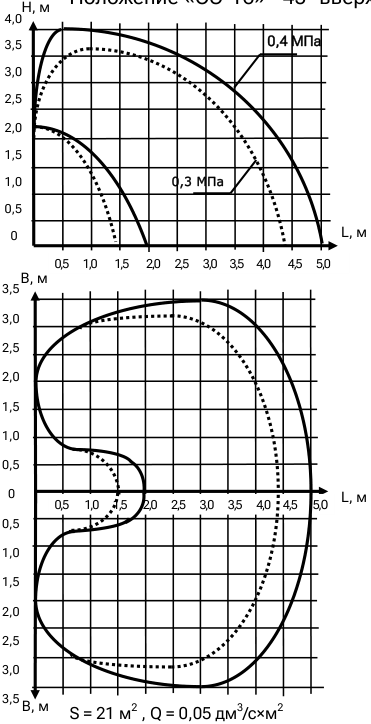

Положение «ОЭ-16» - 45° вверх

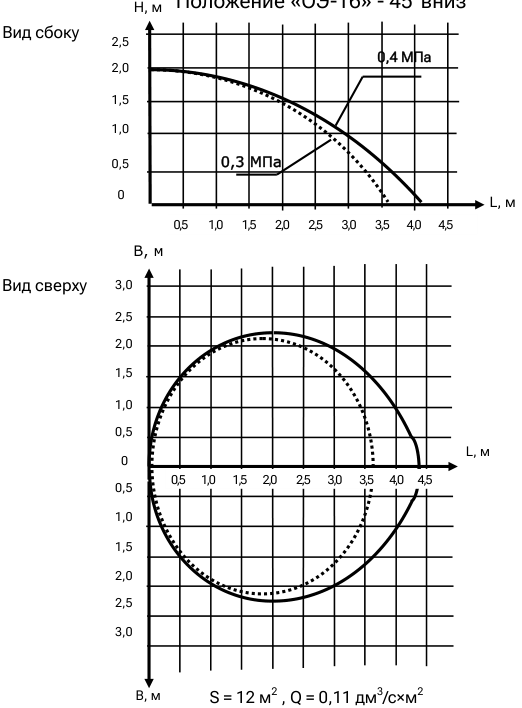

Положение «ОЭ-16» - 45°вниз

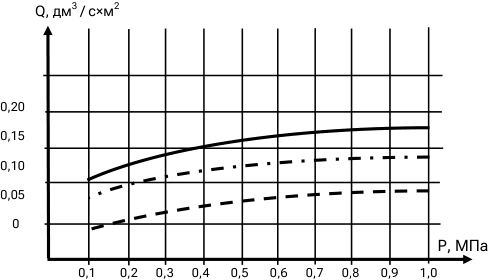

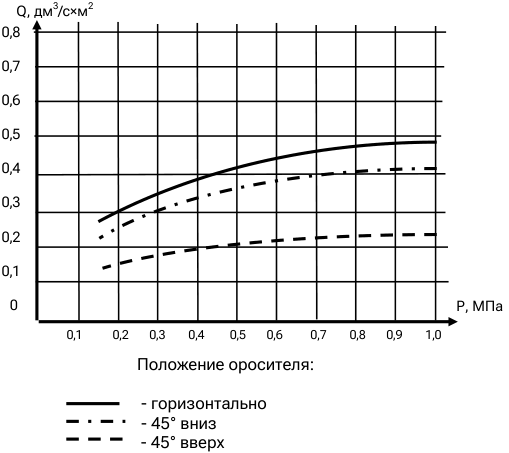

Графики (эпюры) зависимости интенсивности орошения Q от давления P

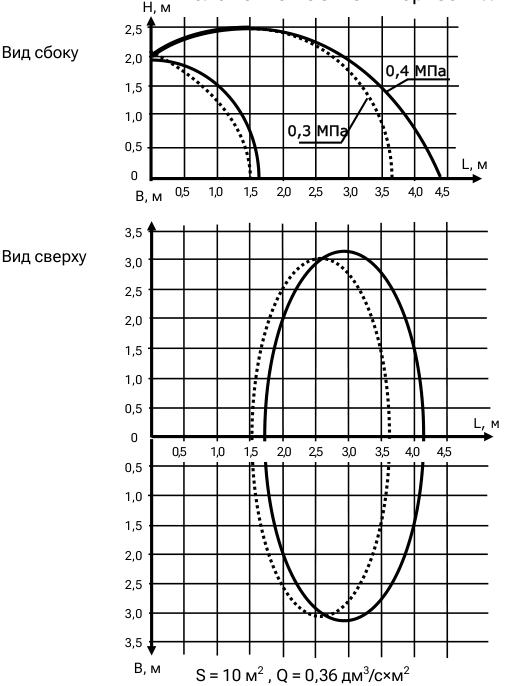

Карты орошения оросителя типа «ОЭ-25» на воде и пене при установке оросителя на высоте 2 м

Положение «ОЭ-25» - горизонтальное

Н, м[Положение «ОЭ-25» - 45° вниз ]

Вид сбоку

Положение «ОЭ-25» - 45° вверх

Графики (эпюры) зависимости интенсивности

орошения Q от давления P
