Техническая информация (УПП «Старт-Т»)

Устройство принудительного пуска спринклерных оросителей (распылителей) УПП «Старт-Т»

Назначение и область применения

Устройство принудительного пуска спринклерных оросителей (распылителей) УПП «Старт-Т» (далее по тексту – УПП «Старт-Т», устройство) предназначено для дистанционного и автономного пуска спринклерных оросителей в автоматических установках пожаротушения при помощи пиротехнического привода.

УПП «Старт-Т» монтируется на термоколбе спринклерного оросителя и обеспечивает принудительный пуск оросителя путем подачи внешнего электрического сигнала на выводы встроенного электрически управляемого пиротехнического привода и последующего контактного нагрева и разрушения термочувствительной разрывной колбы.

Устройство рассчитано для совместной работы с оросителями (распылителями) производства ЗАО «ПО «Спецавтоматика»: Ороситель спринклерный водяной «СВВ», «СВН»;

• Ороситель спринклерный водяной специальный универсаль-

• ный «СВУ»;

• Ороситель спринклерный водяной и пенный специальный

• универсальный «СУУ»;

• Оросители спринклерные водяные и пенные «SSP», «SSU»;

• Ороситель спринклерный универсальный водяной и пенный

• горизонтальный «СУГ»;

• Ороситель (распылитель) спринклерный тонкораспыленной

• воды «Бриз»;

• Ороситель (распылитель) спринклерный тонкораспыленной

• воды розеткой вверх «Бриз-Вертикаль»;

• Ороситель (распылитель) спринклерный специальный гори-

• зонтальный «Бриз-Горизонт»;

• Ороситель спринклерный специальный горизонтальный

• «Бриз-Г-20/К16».

УПП «Старт-Т» применяется в спринклерных осителях с термоколбой диаметром 3 и 5 мм с номинальной температурой срабатывания 57 ºС или 68 ºС.

Устройство и принцип работы

УПП «Старт-Т» срабатывает при поступлении электрического сигнала от установки пожарной сигнализации дистанционно или от автономного прибора обнаружения возгорания. При подаче электрического импульса происходит инициирование воспламенительного состава и нагревание термоколбы запорного устройства спринклерного оросителя и ее разрушение, после чего огнетушащее вещество подается в зону горения.

В случае отказа электрических устройств обнаружения и пуска спринклерные оросители срабатывают в своем обычном режиме под воздействием теплового потока от источника возгорания.

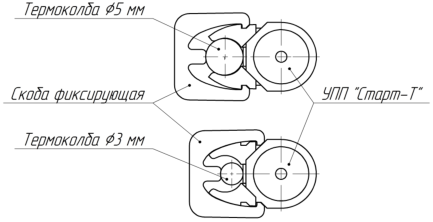

После монтажа оросителя на трубопровод защелкнуть УПП «Старт-Т» на колбе оросителя и установить фиксирующую скобу до упора на первом или втором положении фиксатора в зависимости от диаметра колбы (см. рисунок 1). Провода должны быть выведены в сторону от оросителя.

Технические характеристики*

Основные технические характеристики пиротехнического привода в составе УПП «Старт-Т» указаны в таблице.

*Технические характеристики сверяйте с паспортом.

Размещение и монтаж

УПП «Старт-Т» устанавливается на ороситель только после его монтажа на трубопровод.

Перед установкой УПП «Старт-Т» на спринклерный ороситель

следует провести:

• визуальный осмотр УПП «Старт-Т» на предмет отсутствия

• внешних повреждений;

• контроль целостности электрической цепи запуска УПП

• «Старт-Т» путем измерения сопротивления;

– визуальный осмотр оросителя на отсутствие разрушения колбы или трещин в колбе и утечки из нее жидкости, механических повреждений розетки и дужек корпуса оросителя.

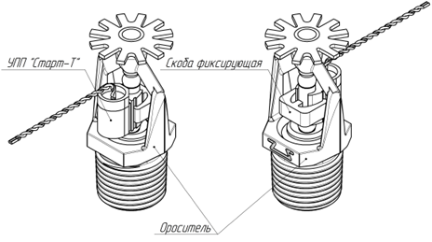

Рисунок 1— Схема установки УПП «Старт-Т»

УПП «Старт-Т» срабатывает при поступлении электрического сигнала от установки пожарной сигнализации дистанционно или от автономного прибора обнаружения возгорания. При подаче электрического импульса происходит инициирование воспламенительного состава и нагревание термоколбы запорного устройства спринклерного оросителя и ее разрушение, после чего огнетушащее вещество подается в зону горения.

В случае отказа электрических устройств обнаружения и пуска спринклерные оросители срабатывают в своем обычном режиме под воздействием теплового потока от источника возгорания.

После установки УПП «Старт-Т» на спринклерный ороситель соединить подводимые провода пуска с проводами УПП при помощи клеммной колодки. Категорически запрещается оборачивать и крепить провода за дужки оросителя.
