Руководство по эксплуатации (Клапан обратный "Межфланцевый")
Документ
КЛАПАН ОБРАТНЫЙ
Руководство по эксплуатации ДАЭ 100.456.000 РЭ
ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ
Бийск 2024
1 Общие сведения об изделии
1.1 Клапан обратный (далее по тексту – КО) предназначен для использования в системах технического водоснабжения и установках пожаротушения. Предназначен для предотвращения обратного потока воды/водного раствора пенообразователя.
1.2 КО может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении (универсальное). Монтажное положение на вертикальном трубопроводе – при направлении потока снизу.
1.3 КО соответствует климатическому исполнению О, категории размещения 4 по ГОСТ 15150-69.
1.4 Пример условного обозначения КО номинального диаметра DN 100, максимальным гидравлическим рабочим давлением 1,6 МПа, универсальным расположением на трубопроводе с фланцевым типом соединения, климатическим исполнением О4, типа «Межфланцевый»:
КО 100/1,6-УФ.О4–«Межфланцевый»
2 Комплект поставки
2.1 Комплект поставки приведен в таблице 1.
| Наименование | Кол. |
|---|---|
| Клапан обратный | 1 |
| Руководство по эксплуатации (ДАЭ 100.456.000 РЭ) | 1 |
3 Основные технические характеристики
3.1 Технические характеристики приведены в таблице 2.
| Параметр | Значение | |||||||
|---|---|---|---|---|---|---|---|---|
| 1 Рабочее гидравлическое давле- ние, МПа |
0,05-1,6 | |||||||
| 2 Класс герметичности по ГОСТ 9544-2015 |
А | |||||||
| 3 Номинальный диаметр, DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 4 Минимальный диаметр прохо- да, мм |
44 | 59 | 69 | 80 | 113 | 133 | 174 | 212 |
| 5 Коэффициент потерь давления, ξ* |
6,48×10-6 | 2,32×10-6 | 5,92×10-7 | 2,35×10-7 | 6,58×10-8 | 5,01×10-8 | 4,88×10-9 | 2,32×10-9 |
| 6 Масса, кг, не более | 1,5 | 2 | 3 | 4 | 6 | 8 | 15 | 22 |
| 7 Рабочая среда | вода, раствор пенообразователя | |||||||
| 8 Температура рабочей среды, ºС | +4...+45 | |||||||
| 9 Назначенный срок службы, лет | 10 | |||||||
*Потери давления в КО, м вод. ст. определяются согласно СП 485.1311500.2020 по формуле Р = ξ∙γ∙Q[2] , где ξ - коэффициент потерь давления; γ – плотность воды, кг/м[3] ; Q – расчетный расход воды (раствора пенообразователя), м[3] /ч.
4 Устройство и принцип работы изделия
4.1 Общий вид КО приведен в Приложении А (рисунок А.1).
ДАЭ 100.456.000 РЭ
5 Порядок установки и подготовки к работе
5.1 Перед установкой КО произведите внешний осмотр.
5.2 Установка и монтаж КО производится между фланцами по ГОСТ 33259-2015. Фланцы должны располагаться параллельно по отношению друг к другу, на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними КО, с учетом возможности установки уплотнения между фланцами.
5.3 Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательно, «крест-накрест».
5.4 Для стабильной работы КО необходимо устанавливать на прямолинейном участке трубопровода. Длина прямолинейного участка до и после клапана должна быть не менее пяти значений номинального диаметра DN, выраженных в мм.
6 Техническое обслуживание
6.1 Техническое обслуживание является мерой поддержания работоспособности КО, предупреждения поломок и неисправностей, а также повышения надежности работы, повышения безотказности и увеличения срока службы.
6.2 Во время эксплуатации следует производить периодические осмотры (регламентные работы) в сроки, установленные графиком в зависимости от режима работы системы, но не реже одного раза в шесть месяцев.
6.3 При осмотрах необходимо проверить отсутствие утечек через крепёжные соединения.
6.4 По мере необходимости рекомендуется:
производить подтяжку крепежных соединений;
- восстанавливать нарушенное лакокрасочное защитное покрытие.
7 Транспортирование и хранение
7.1 Транспортирование КО в упаковке следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 6 по ГОСТ 15150-69 с нижним предельным значением температуры минус 50 °C, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.
7.2 При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на тару.
7.3 После транспортирования КО при отрицательных температурах воздуха он должен быть выдержан в течение не менее 6 часов в помещении с нормальными климатическими условиями.
7.4 При транспортировании задвижки в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846–2002.
7.5 До монтажа на защищаемом объекте КО должен находиться в помещении или под навесом, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов, что соответствует условиям 5 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.
8 Гарантийные обязательства
8.1 Гарантийный срок эксплуатации КО составляет 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
8.2 Гарантийное обслуживание не производится в следующих случаях:
нарушение требований, изложенных в настоящем руководстве;
если нормальная работа КО может быть восстановлена очисткой от грязи, проведением технического обслуживания изделия.
9 Указания по утилизации
9.1 КО не представляет опасности для окружающей среды и здоровья людей после окончания срока службы.
9.2 КО не содержит драгоценных металлов.
9.3 КО не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.
10 Сведения о рекламациях
10.1 При отказе в работе или неисправности КО в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации.
11 Свидетельство о приемке и упаковывании
11.1 Клапан обратный КО __/1,6-УФ.О4-«Межфланцевый» заводской № __ соответствует техническим требованиям ТУ 28.99.39-183-00226827-2021, признан годным к эксплуатации и упакован согласно требованиям документации предприятия-изготовителя.
Упаковщик __ __ __ личная подпись расшифровка подписи число, месяц, год ОТК __ ___ личная подпись штамп ОТК число, месяц, год
ДАЭ 100.456.000 РЭ
Приложение А

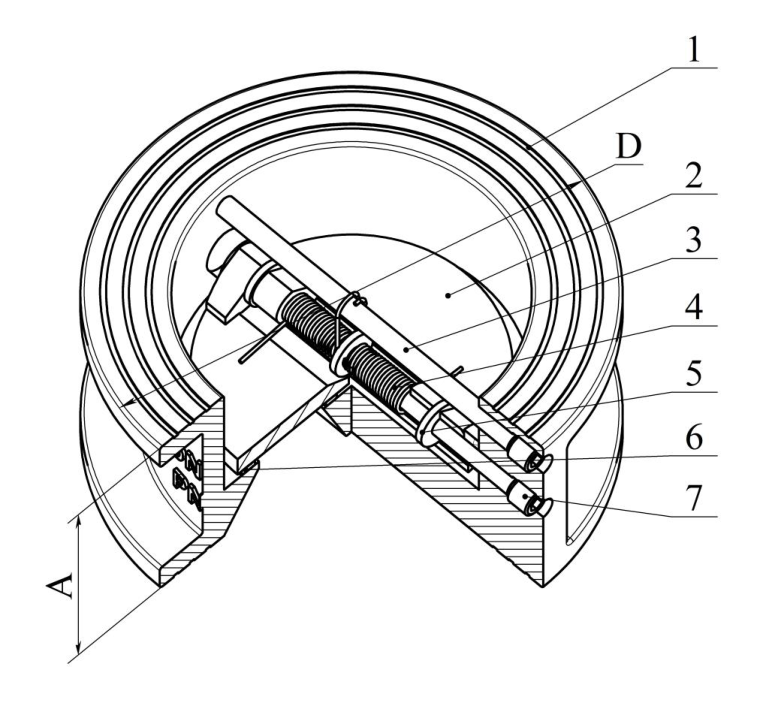

Рисунок А.1 – Общий вид
| № п/п |
Наименование | Материал |
|---|---|---|
| 1 | Корпус | Чугун |
| 2 | Пластина | Чугун |
| 3 | Шток | Нержавеющая сталь |
| 4 | Пружина | Нержавеющая сталь |
| 5 | Кольцо | Фторопласт |
| 6 | Уплотнение | EPDM |
| 7 | Винт | Сталь |
Примечание – Предельные отклонения ±5 %.
Сертификат соответствия № ЕАЭС RU C-RU.ПБ97.В.00369/22, действителен по 29.06.2027.
СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
Адрес предприятия-изготовителя:
659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10
Контактные телефоны:
8-800-2008-208 (звонок по России бесплатный)
Отдел сбыта - (3854) 44-90-42
