Устройство микросистемной автоматики

УМА

Руководство по эксплуатации ДАЭ 100.433.000 РЭ

Бийск 2025

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации, объединенное с техническим описанием и паспортом, является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры и технические характеристики устройства микросистемной автоматики УМА (далее – УМА или устройство).

1 НАЗНАЧЕНИЕ УСТРОЙСТВА

1.1 Устройство предназначено для сбора и анализа информации с первичных датчиков, измерения и сравнения параметров, логической обработки сигналов и последующей передачи информации по сети RS-485, управления исполнительными механизмами.

1.2 УМА является ведомым (slave) устройством и его управление должно осуществляться ведущим устройством (master) сети с использованием открытого протокола Modbus RTU. В качестве ведущего устройства может быть использован, например, программируемый логический контроллер, работающий по заданному алгоритму управления или иное программируемое устройство. Устройство может быть использовано, например, для контроля и управления спринклерными и дренчерными узлами управления и другими различными элементами пожарной автоматики. Пример реализации спринклерно-дренчерного узла с использованием устройства приведён на типовой схеме, размещённой на сайте производителя.

1.3 Функции, реализуемые устройством (см. приложение А):

контроль и измерение аналоговых и дискретных сигналов;
управление дискретными (релейными) выходами;
управление транзисторными ключами с контролем исправности цепи;
прием и передача данных по интерфейсу RS-485.

RS-485 (Modbus RTU)

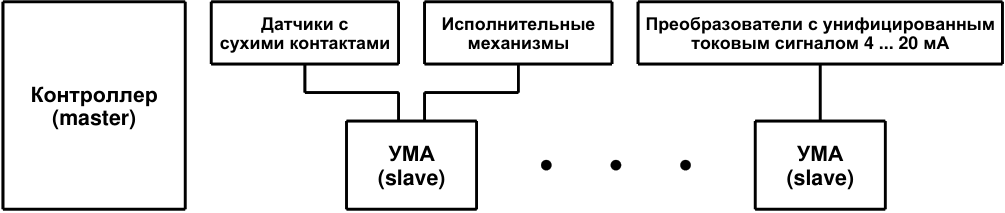

Рисунок 1.1 – Функциональная схема сети RS-485

1.4 УМА изготавливается в нескольких модификациях. Модификации устрой-

ства обозначаются в документации и заказах следующим образом:

где: 1 – количество аналоговых и дискретных входов;

2 – количество дискретных (релейных) выходов;

3 – количество транзисторных ключей;

4 – степень защиты оболочкой.

ДАЭ 100.433.000 РЭ

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Общие технические характеристики, характеристики входных сигналов и характеристики встроенных выходных элементов УМА приведены в таблице 1.

Параметр	Значение
Общие сведения
	v1 УМА-14/4/3-IP54	v2 УМА-14/4/3-IP20
Конструктивное исполнение	металлический кор- пус с кабельными вводами	корпус для монтажа на DIN-рейку (ширина – 35 мм)
Климатическое исполнение	У2	У2.1
Степень защиты корпуса по ГОСТ 14254-2015	IP54	IP20
Габаритные размеры, мм	212×152×76	130×108×47
Масса, кг, не более	1	0,3
Максимальный диаметр вводимого кабеля, мм	8×8, 2×16	-
Сечение проводов, подключаемых к разъёмам, мм2, не более	2,5
Напряжение питания, В	9…30 постоянного тока, рекомендуемое номинальное напряжение 24
Потребляемая мощность без нагрузки, Вт	не более 3 при напряжении питания 24 В
Средний срок службы, лет	10
Дискретные выходы
Количество дискретных выходов типа сухой контакт Характеристики дискретных выходов	v1	v2
	4 э/м реле
	ток коммутации до 2А при постоянном напряжении 30 В	ток коммутации до 2А при постоянном напряжении 30 В, до 0,25А при переменном напря- жении 250 В
Количество дискретных выходов типа транзисторный ключ Характеристики дискретных выходов	3 Ток коммутации до 2А при постоянном напряжении 30 В

Продолжение таблицы 1

Входы для подключения контактных датчиков
Количество входов	11 схемы подключаемых типов датчиков приведены в приложении Г
Время интегрирования, мс	5 - 3000
Аналоговые входы
Количество аналоговых входов Типы поддерживаемых унифицированных сигналов Предел основной приведенной погрешности измерения, %	3 Ток 0…22 мА ±2
Разрядность встроенного АЦП	10 бит
Внутреннее сопротивление аналогового входа в режиме измерения тока, Ом Время интегрирования, мс	180 250
Гальваническая изоляция аналоговых входов	отсутствует
Интерфейсы связи
Интерфейс	RS-485
Гальваническая изоляция	1000 В
Протокол	ModBus-RTU
Скорость обмена по интерфейсу RS, бод	1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
Биты данных, бит	8
Чётность	без бита четности
Стоповые биты, бит	1

3 УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1 Устройство предназначено для эксплуатации в следующих условиях:  температура окружающего воздуха от минус 25 до плюс 55 °С;

 – верхний предел относительной влажности воздуха 93 % при температуре плюс 40 °С и более низких температурах без конденсации влаги.

3.2 Устройство не предназначено для работы в агрессивных средах и в качестве взрывозащищенного оборудования.

3.3 Устойчивость к воздействию электромагнитных помех не ниже 2 степени жёсткости по ГОСТ Р 53325-2012.

3.4 Устройство устойчиво к воздействию синусоидальной вибрации с частотой от 10 до 150 Гц и величиной ускорения 0,5g.

3.5 Устройство – экологически чистое изделие и не оказывает вредного воздействия на окружающую среду и человека.

ДАЭ 100.433.000 РЭ

3.6 Устройство относится к изделиям многоразового действия, восстанавлива-

емым, ремонтируемым, обслуживаемым.

3.7 Средний срок службы до списания – не менее 10 лет.

4 КОМПЛЕКТ ПОСТАВКИ

4.1 Комплект поставки приведён в таблице 2.

Наименование и обозначение	Кол., шт.
Устройство микросистемной автоматики УМА	1
Руководство по эксплуатации ДАЭ 100.433.000 РЭ	1
Резистор 1 кОм ±5%, 0,5 Вт	14
Резистор 1,2 кОм ±5%, 0,5 Вт	3
Резистор 2,7 кОм ±5%, 0,5 Вт	14
Резистор 5,6 кОм ±5%, 0,5 Вт	14

5 УСТРОЙСТВО И ОСОБЕННОСТИ КОНСТРУКЦИИ

5.1 Устройство выпускается в двух исполнениях:

в металлическом корпусе с герметичными кабельными вводами;
в пластиковом корпусе для монтажа на DIN-рейку.

5.2 Подключение всех внешних связей к устройству осуществляется с помо-

щью съёмных винтовых зажимов, расположенных на плате устройства.

5.3 Внешний и внутренний вид УМА в металлическом корпусе изображён на

рисунке 5.1.

Рисунок 5.1 – Устройство микросистемной автоматики в металлическом корпусе (внешний и внутренний вид)

5.4 Внешний вид УМА в пластиковом корпусе изображён на рисунке 5.2.

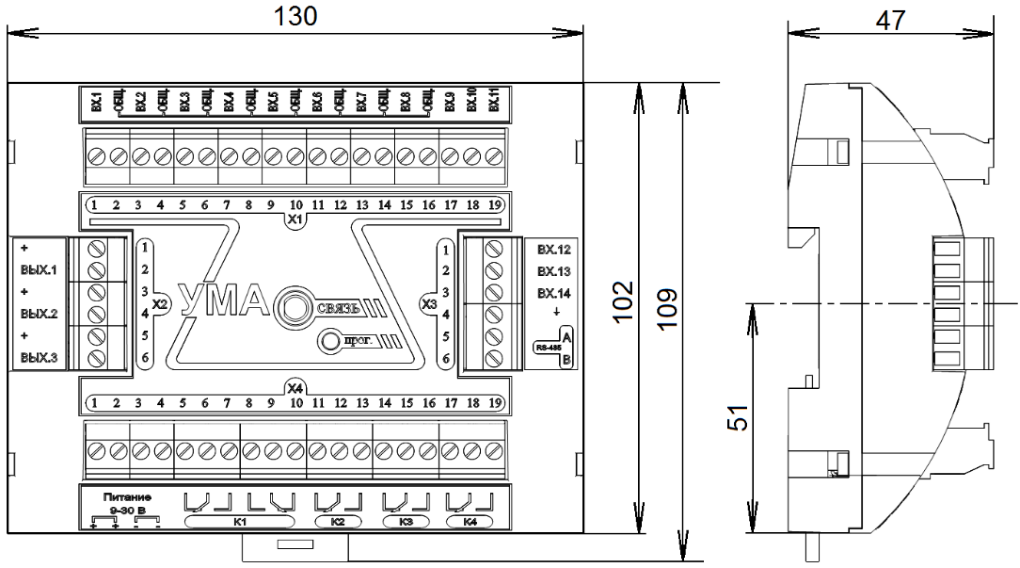

Рисунок 5.2 – Устройство микросистемной автоматики в пластиковом корпусе (внешний вид)

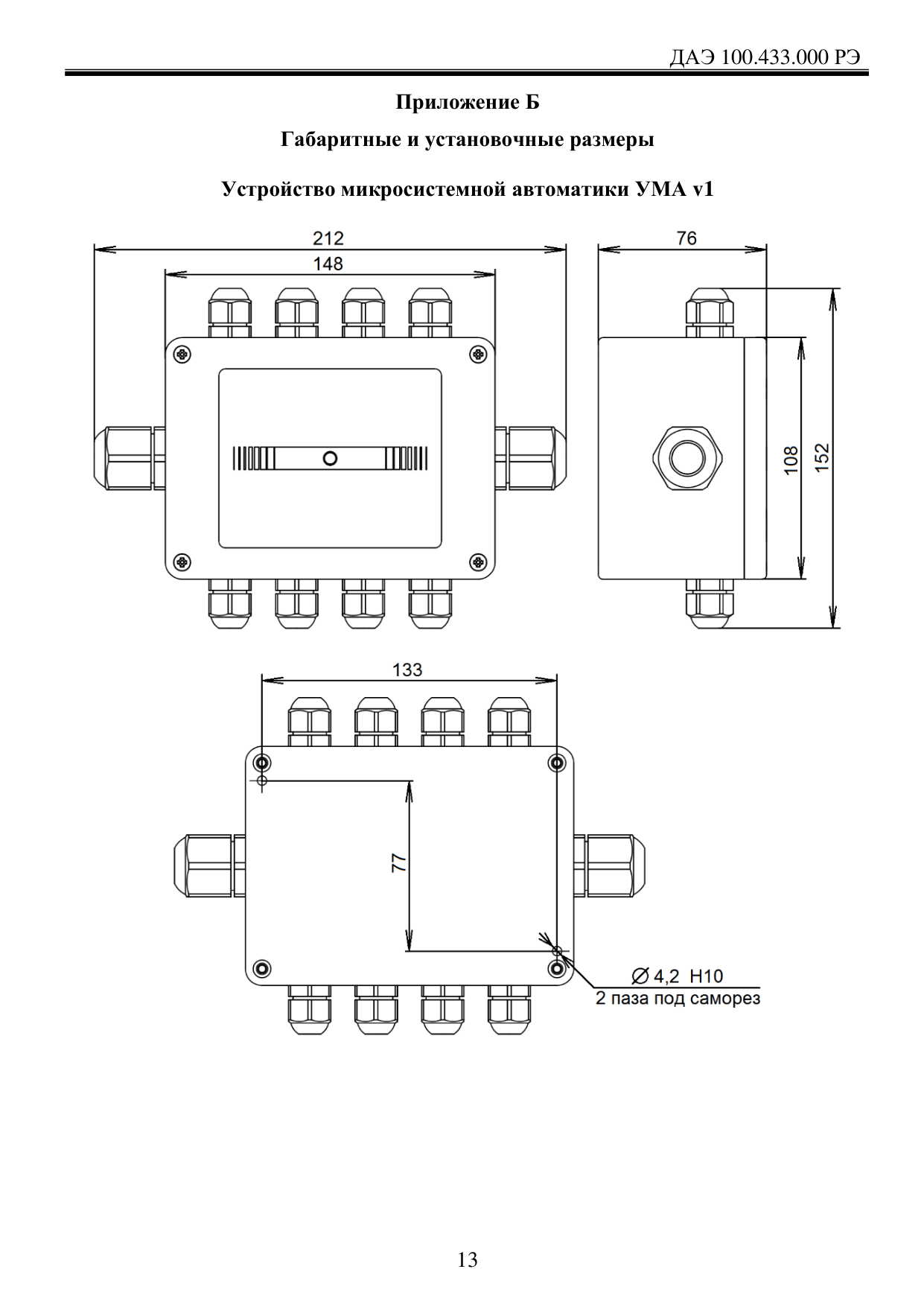

5.5 Габаритные размеры устройства представлены в приложении Б.

6 МЕРЫ БЕЗОПАСНОСТИ

6.1 По способу защиты от поражения электрическим током УМА соответствует классу II в соответствии с ГОСТ 12.2.007.0-75.

6.2 При эксплуатации, техническом обслуживании и проверке необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок потребителей».

6.3 Любые подключения к устройству и работы по его техническому обслуживанию производятся только при отключенном питании устройства и подключенных исполнительных механизмов.

6.4 Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы устройства. Запрещается использование устройства при наличии в атмосфере кислот, щелочей, масел и иных агрессивных веществ.

6.5 Подключение, регулировка и техобслуживание устройства микросистемной автоматики должны производиться только квалифицированными специалистами, изучившими настоящее руководство по эксплуатации.

7 МОНТАЖ

7.1 Установочные размеры приведены в приложении Б.

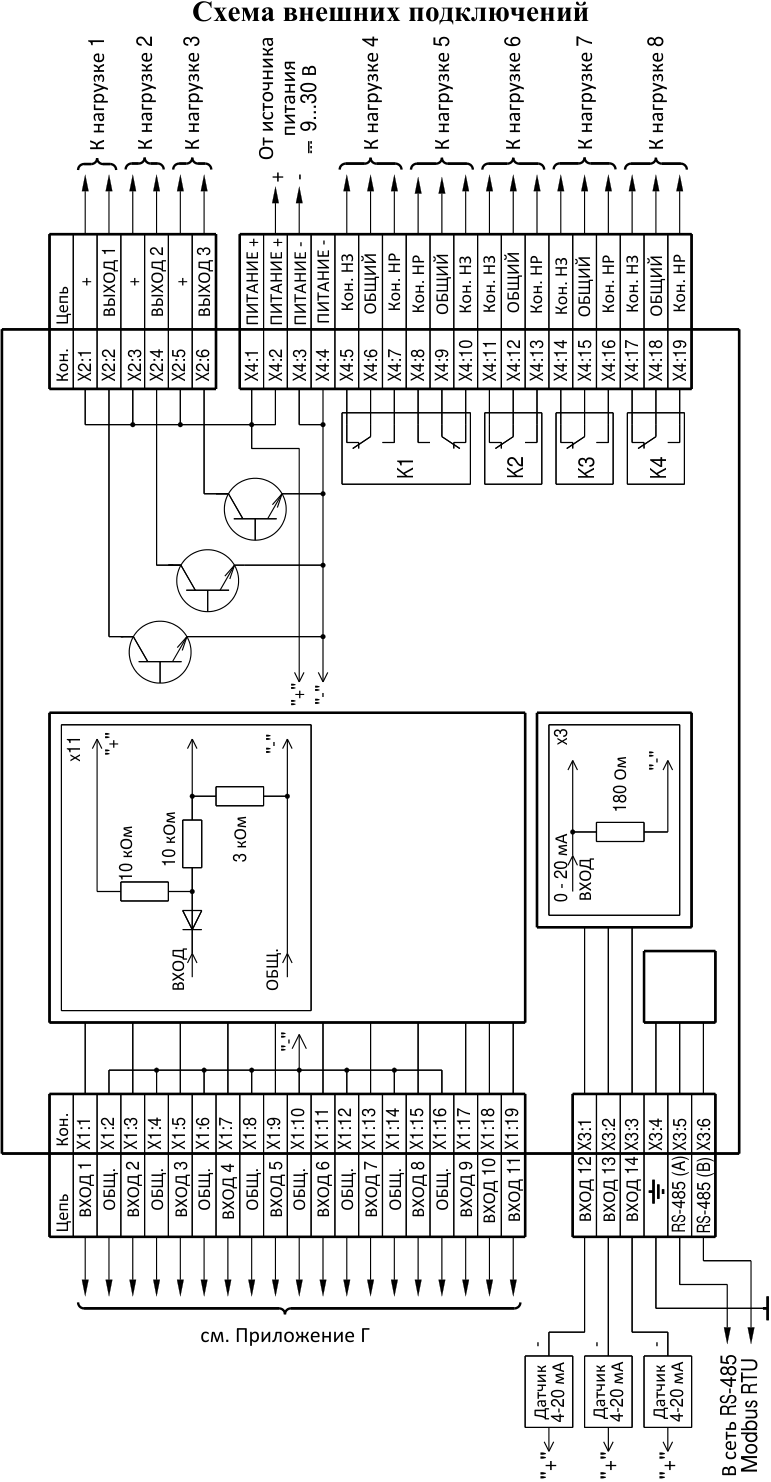

7.2 Схема внешних подключений приведена в приложении В.

7.3 Типовые схемы подключения к входам устройства приведены в приложе-

нии Г.

7.4 Питание устройства рекомендуется осуществлять от питающей сети с номинальным напряжением 24 В или локального блока питания подходящей мощности.

7.5 Подключение интерфейса RS-485 выполняется по двухпроводной схеме. Длина линии связи должна быть не более 1000 метров. Подключение рекомендуется осуществлять экранированной витой парой проводов. Подключение производить при

ДАЭ 100.433.000 РЭ

отключенном питании всех устройств в линии RS-485. Схема подключения интерфейсной линии RS-485 приведена в приложении Д.

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1 При выполнении работ по техническому обслуживанию устройства следует соблюдать меры безопасности, изложенные в разделе 6.

8.2 Технический осмотр устройства должен производиться обслуживающим персоналом не реже одного раза в год и включает в себя выполнение следующих операций:

проверку качества крепления устройства;
проверку качества подключения внешних связей.

8.3 Обнаруженные при осмотре недостатки следует немедленно устранить.

9 ТРЕБОВАНИЯ К МАРКИРОВКЕ

9.1 На корпус устройства должна быть нанесена маркировка, включающая в себя следующие элементы:

условное обозначение;
серийный номер;
наименование предприятия-изготовителя;
дату изготовления;
товарный знак;
степень защиты по ГОСТ 14254-2015.

9.2 На потребительскую тару должно быть нанесено:

условное обозначение устройства.

10 УПАКОВКА И ТАРА

10.1 Упаковка рассчитана для защиты устройства от неблагоприятных климатических, механических, биологических факторов, обеспечения сохранности шкафа при погрузочно-разгрузочных работах, транспортировании, хранении согласно техническим условиям (ТУ).

10.2 Маркировка тары выполняется по ГОСТ 14192-96.

10.3 На транспортную тару наносятся манипуляционные знаки, основные, до-

полнительные и информационные надписи по ГОСТ 14192-96.

10.4 Место и способ нанесения маркировки транспортной тары должно соответ-

ствовать конструкторской документации.

10.5 Маркировка тары должна быть выполнена на русском языке, если иное не

оговорено при заказе.

10.6 Маркировка транспортной тары должна соответствовать ГОСТ 14192-96,

ГОСТ 9181-74.

11 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

11.1 Транспортирование устройства следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150-69, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.

11.2 Условия хранения в части воздействия климатических факторов внешней среды должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

12 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

12.1 Предприятие-изготовитель гарантирует соответствие устройства требованиям ТУ, при соблюдении правил эксплуатации, транспортирования, хранения и монтажа, установленных в настоящем руководстве.

12.2 Гарантийный срок эксплуатации – 24 месяца с момента продажи.

12.3 Ремонт устройства в течение гарантийного срока эксплуатации произво-

дится предприятием-изготовителем при условии соблюдения правил эксплуатации, транспортирования и хранения.

12.4 Продление гарантийного срока после проведения гарантийного ремонта не

предусматривается.

12.5 Проверка качества продукции и предъявление претензий должны прово-

диться в соответствии с действующими инструкциями и юридическими нормами.

12.6 Производитель не несет ответственности за возможные расходы, связанные

с монтажом или демонтажем гарантийного изделия.

ДАЭ 100.433.000 РЭ

13 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

13.1 Устройство микросистемной автоматики УМА-14/4/3-IPБСК №___ изготовлено и соответствует техническим условиям ТУ 26.30.50-174-00226827-2020, технической документации и признано годным для эксплуатации.

ОТК __ ___

личная подпись расшифровка подписи

Дата приёмки ____

число, месяц, год

14 СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ

14.1 Устройство микросистемной автоматики УМА-14/4/3-IPБСК №___ упаковано согласно требованиям, предусмотренным в технических условиях ТУ 26.30.50-174-00226827-2020 и действующей технической документации.

Упаковщик __ ___ _____ личная подпись расшифровка подписи число, месяц, год

15 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

15.1 При отказе в работе или неисправности УМА в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации.

15.2 Предъявляемые рекламации и их краткое содержание регистрируются в таблице 3. Дата рекламации Содержание Принятые меры

Приложение А

Интерфейс RS-485

Для обмена данными используется двухпроводный интерфейс RS-485, протокол MODBUS-RTU. Устройство микросистемной автоматики выполняет роль ведомого (slave). Установленная (по умолчанию) скорость 19200 бод, 8 бит данных, без бита четности, 1 стоп бит. Максимальное количество запрашиваемых для чтения регистров – 32. Адрес по умолчанию равен 247.

Доступные регистры описаны в таблице А.1.

Для работы устройства в сети MODBUS необходимо его предварительно сконфигурировать. Для этого необходимо:

 перевести устройство в режим программирования: нажать и удерживать кнопку SB1 («Прог.») до появления мерцания индикатора HL1 («Связь»), затем нажать кнопку 5 раз, после подтверждения индикатором выбранного режима (5 включений), устройство перейдет в режим программирования.

Новые параметры, записанные с помощью конфигуратора, вступят в силу после перезапуска устройства.

Адрес реги- стра		Доступ/ под- держиваемые функции	Диапазон значений (Dec)	Описание
Dec	Hex	Доступ/ под- держиваемые функции	Диапазон значений (Dec)	Описание
0	0	Только чтение 0х03, 0х04(чтение регистров)	Битовое поле	Бит	Значение
				0	0 – питание за пределами допуска 1 – питание в норме
				1	0 – нагрузка на выходе 1 отсутствует 1 – нагрузка на выходе 1 есть
				2	0 – нагрузка на выходе 2 отсутствует 1 – нагрузка на выходе 2 есть
				3	0 – нагрузка на выходе 3 отсутствует 1 – нагрузка на выходе 3 есть
				4	0 – выход 1 исправен 1 – выход 1 выключен автоматически из-за пере- грузки
				5	0 – кнопка не нажата 1 – кнопка нажата
				6	0 – работа 1 – устройство переведено в режим программи- рования адреса
				7	Зарезервирован

ДАЭ 100.433.000 РЭ

		Только чтение 0х03, 0х04(чтение регистров)		Общее состояние контактов датчика (СТРЕСС) распреде- ленных на два входа 8 и 9 (0 – контакт разомкнут, 1 – кон- такт замкнут)
				8	Контакт «авария» (или другая неисправность в линии)
				9	Контакт «выс. давл.»
				10	Контакт «пуск»
				11	Контакт «низк. давл.»
				12	Контакт «подкачка»
				13…15	Зарезервированы
1	1		0…5	Состояние датчика, подключенного к входу 1
2	2		0…5	Состояние датчика, подключенного к входу 2
3	3		0…5	Состояние датчика, подключенного к входу 3
4	4		0…5	Состояние датчика, подключенного к входу 4
5	5		0…5	Состояние датчика, подключенного к входу 5
6	6		0…5	Состояние датчика, подключенного к входу 6
7	7		0…5	Состояние датчика, подключенного к входу 7
8	8		0…5	Состояние датчика, подключенного к входу 8
9	9		0…5	Состояние датчика, подключенного к входу 9
10	A		0…5	Состояние датчика, подключенного к входу 10
11	B		0…5	Состояние датчика, подключенного к входу 11
12	С		0…2220/ 0…5	Значение тока 0…22,20 мА. (шаг 0,02 мА) / состояние датчика (Вход 12)
13	D		0…2220/0 …5	Значение тока 0…22,20 мА. (шаг 0,02 мА) / состояние датчика (Вход 13)
14	E		0…2220/ 0…5	Значение тока 0…22,20 мА. (шаг 0,02 мА) / состояние датчика (Вход 14)
15	F		0…1023	Значение АЦП (ед). Вход 1 (относительно напр. пит.)
16	10		0…1023	Значение АЦП (ед). Вход 2 (относительно напр. пит.)
17	11		0…1023	Значение АЦП (ед). Вход 3 (относительно напр. пит.)
18	12		0…1023	Значение АЦП (ед). Вход 4 (относительно напр. пит.)
19	13		0…1023	Значение АЦП (ед). Вход 5 (относительно напр. пит.)
20	14		0…1023	Значение АЦП (ед). Вход 6 (относительно напр. пит.)
21	15		0…1023	Значение АЦП (ед). Вход 7 (относительно напр. пит.)
22	16		0…1023	Значение АЦП (ед). Вход 8 (относительно напр. пит.)
23	17		0…1023	Значение АЦП (ед). Вход 9 (относительно напр. пит.)
24	18		0…1023	Значение АЦП (ед). Вход 10 (относительно напр. пит.)
25	19		0…1023	Значение АЦП (ед). Вход 11 (относительно напр. пит.)
26	1A		0…1023	Значение АЦП (ед). Вход 12 (относительно напр. пит.)
27	1B		0…1023	Значение АЦП (ед). Вход 13 (относительно напр. пит.)
28	1C		0…1023	Значение АЦП (ед). Вход 14 (относительно напр. пит.)
29	1D		0…65535	Сопротивление нагрузки выхода 1 (при выключенном вы- ходе, погрешность ±20 % от 100 до 10000 Ом), Ом
30	1E		0…65535	Сопротивление нагрузки выхода 2 (при выключенном выходе, погрешность ±20 % от 100 до 10000 Ом), Ом
31	1F		0…65535	Сопротивление нагрузки выхода 3 (при выключенном выходе, погрешность ±20 % от 100 до 10000 Ом), Ом
32	20		0…2344	Значение тока выхода 1 – 0…2,344 А. При токе выше 2,34 А в течение 1 с, выход отключится автоматически
33	21		0…306	Напряжение питания 0…30,6 В (шаг 0,1 В)

34	22	Только чте- ние 0х03, 0х04(чтение регистров)	Битовое поле	Битовое поле, показывает наличие состояний «норма» (статус №1 любого типа датчика) всех входов, номер бита соответствует номеру входа (нулевой бит – это не норма/норма прибора стресс) последний бит зарезерви- рован. бит = 1 – норма бит = 0 – любое другое состояние датчика
35	23	Чтение, за- пись 0х03, 0х04 (чтение ре- гистров) 0х06(запись регистра)	Битовое поле	Бит	Значение 0 – выключить/выключен 1 – включить/включен
				0	Выход 1
				1	Выход 2
				2	Выход 3
				3	Реле 1
				4	Реле 2
				5	Реле 3
				6	Реле 4
				7…15	Зарезервированы
36	24	Чтение, за- пись 0х03, 0х04 (чтение ре- гистров) 0х05(управ- ление одним выходом или реле) 0х06(запись регистра)	(Hex) 0000/FF00	FF00 – включить/включен выход 1 0000 – выключить/выключен выход 1
37	25		(Hex) 0000/FF00	FF00 – включить/включен выход 2 0000 – выключить/выключен выход 2
38	26		(Hex) 0000/FF00	FF00 – включить/включен выход 3 0000 – выключить/выключен выход 3
39	27		(Hex) 0000/FF00	FF00 – включить/включено реле К1 0000 – выключить/выключено реле К1
40	28		(Hex) 0000/FF00	FF00 – включить/включено реле К2 0000 – выключить/выключено реле К2
41	29		(Hex) 0000/FF00	FF00 – включить/включено реле К3 0000 – выключить/выключено реле К3
42	2A		(Hex) 0000/FF00	FF00 – включить/включено реле К4 0000 – выключить/выключено реле К4

Внимание!!! Значения АЦП, находящиеся в регистрах 15…28 интегрируются в течение фиксированного времени (20 мс). Рекомендуется использовать регистры 1…14, хранящие состояние датчиков, подключенных согласно типовым схемам (время интегрирования устанавливается в программе-конфигураторе).

Страница 13

Приложение Б (продолжение)

Устройство микросистемной автоматики УМА v2

ДАЭ 100.433.000 РЭ

Приложение В

Приложение Г

Типовые схемы подключения внешних цепей к входам устройства микросистемной автоматики

Нормально разомкнутый контакт с контролем целостности цепи (тип 0)

Значение в регистре	Состояние
0	Обрыв
1	Норма (контакт разомкнут)
2	Сработка (контакт замкнут)
5	Короткое замыкание

Нормально замкнутый контакт с контролем целостности цепи (тип 1)

Значение в регистре	Состояние
0	Обрыв
1	р Норма (контакт в верхнем положении)
2	Сработка (контакт в нижнем положении)
4	Обрыв перекидного контакта
5	Короткое замыкание

Перекидной контакт с контролем целостности цепи (тип 2)

Значение в регистре	Состояние
0	Обрыв
1	р К1 замкнут, К2 разомкнут (нет воды)
2	К1 разомкнут, К2 замкнут (есть вода)
5	Короткое замыкание

Схема для УКУ-1 с установленными джамперами XP1 и XP2 (тип 3)

				Значение в	Состояние
	R1			регистре
K1	5,6к	2,7к	R2	0 1	Обрыв Норма (контакт замкнут)
				2	Сработка (контакт разомкнут)
				5	Короткое замыкание

ДАЭ 100.433.000 РЭ

Приложение Г (продолжение)

Схема для устройства контроля положения дискового затвора v2 (тип 4)

Значение в регистре	Состояние
0	Обрыв
1	Датчик Д1 замкнут
2	Датчик Д2 замкнут
3	Оба датчика разомкнуты
4	Оба датчика замкнуты
5	Короткое замыкание

Контроль двух контактов одним входом (тип 5)

Значение в регистре	Состояние
0	Обрыв
1	р Оба датчика разомкнуты
2	Контакт К1 замкнут
3	Контакт К2 замкнут
4	у Оба контакта замкнуты
5	Короткое замыкание

Контроль сопротивления (тип 6)

Значение в регистре	Состояние
0	Обрыв
1	При R1=5,6 кОм
2	При R1=2,7 кОм
3	р При R1=1 кОм
5	Короткое замыкание

Дискретный вход (тип 7)

Значение в	Состояние
регистре
0	Разомкнут
1	Замкнут

Приложение Г (окончание)

Подключение вышеуказанных цепей к входам 12, 13, 14 осуществляется через ограничительный резистор (Д1 вышеуказанная цепь)

Значение в регистре	Состояние
0…2220	Значение тока 0…22,20 мА. (шаг 0,02 мА)

Аналоговый вход 0…22 мА (тип 20 доступен для входа 12, 13, 14)

							Значение в	Состояние
+	Rогр						регистре
Вход	1,2 к		Д1				0…5	Состояния цепей формируются в зависимо- сти от сконфигурированного типа

ДАЭ 100.433.000 РЭ

Приложение Д

Схема подключению интерфейсной линии RS-485

Устройство микросистемной автоматики УМА изготовлено согласно требованиям ТУ 26.30.50-174-00226827-2020.

Качество и безопасность изделия подтверждены сертификатами:

Сертификат соответствия № ЕАЭС RU C-RU.ПБ68.В.00287/21, действителен до 13.05.2026

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

АДРЕС ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ:

659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10, ЗАО «ПО «Спецавтоматика».

КОНТАКТНЫЕ ТЕЛЕФОНЫ:

8-800-2008-208 (звонок по России бесплатный)

приемная – (3854) 44-90-47; отдел сбыта – (3854) 44-90-42;

Сделано в России
