Паспорт («Корбу»)

ОПОВЕЩАТЕЛЬ ОХРАННО-ПОЖАРНЫЙ КОМБИНИРОВАННЫЙ «КОРБУ»

Паспорт

ДАЭ 100.186.000 ПС

Бийск 2025

ЗАО «ПО «Спецавтоматика»

1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1 Оповещатель охранно-пожарный комбинированный «Корбу» (далее – оповещатель) предназначен для выдачи световых и звуковых сигналов в системах пожарной и охранной сигнализаций.

1.2 Оповещатель выпускается в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69, но для работы при температуре от минус 35 до плюс 55 °C. Оповещатель предназначен для работы в помещениях, но может эксплуатироваться вне помещений при условии его установки в местах, защищенных от солнечного излучения и атмосферных осадков.

1.3 Оповещатель выпускается на универсальное напряжение питания.

1.4 Оповещатель содержит световой и звуковой оповещатели.

1.5 Оповещатель соответствует требованиям ТР ЕАЭС 043/2017 «О требованиях

• к средствам обеспечения пожарной безопасности и пожаротушения».

1.6 Оповещатель экологически чистое изделие и вредного воздействия на

• окружающую среду не оказывает.

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1 Уровень звукового давления по ГОСТ Р 53325-2012 – не менее 85 дБ.

2.2 Значения тока потребления приведены в таблице 1.

2.3 Средний срок службы оповещателя – 10 лет.

2.4 Масса – не более 0,2 кг.

3 КОМПЛЕКТ ПОСТАВКИ

3.1 В комплект поставки входит:

• оповещатель охранно-пожарный комбинированный «Корбу»

• паспорт ДАЭ 100.186.000 ПС

1 шт. 1 шт.

4 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

4.1 Гарантийный срок эксплуатации оповещателя – 18 месяцев со дня ввода его в эксплуатацию при соблюдении условий и правил его хранения, транспортировки, монтажа и эксплуатации, но не более 24 месяцев со дня приемки ОТК.

ДАЭ 100.186.000 ПС

5 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

5.1 Оповещатель охранно-пожарный комбинированный «Корбу» заводской № V2 упакован согласно требованиям, модификация индивидуальный номер

предусмотренным техническими условиями ТУ 26.30.50-181-00226827-2021.

Упаковку произвёл ___ ____ __

личная подпись расшифровка подписи число, месяц, год

6 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

6.1 Оповещатель охранно-пожарный комбинированный «Корбу»

заводской № V2 соответствует техническим модификация индивидуальный номер

условиям ТУ 26.30.50-181-00226827-2021 и признан годным для эксплуатации.

ОТК __ ____ _______

_

личная подпись штамп ОТК число, месяц, год

7 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

7.1 Монтаж оповещателя может выполнять персонал специализированных организаций, предварительно изучивший настоящий паспорт.

7.2 Подключение оповещателя проводить при отключенном напряжении питания.

8 РАЗМЕЩЕНИЕ И МОНТАЖ

8.1 Оповещатель устанавливается на стенах или других конструкциях помещений согласно СП 484.1311500.2020, СП 3.13130.2009. Габаритные и присоединительные размеры, назначение клемм подключения приведены на рисунке 1 приложения А.

8.2 После подключения оповещатель пломбируется монтажной организацией.

9 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

9.1 В таблице 2 регистрируются предъявляемые рекламации и их краткое содержание.

ЗАО «ПО «Спецавтоматика»

ПРИЛОЖЕНИЕ А

(Обязательное)

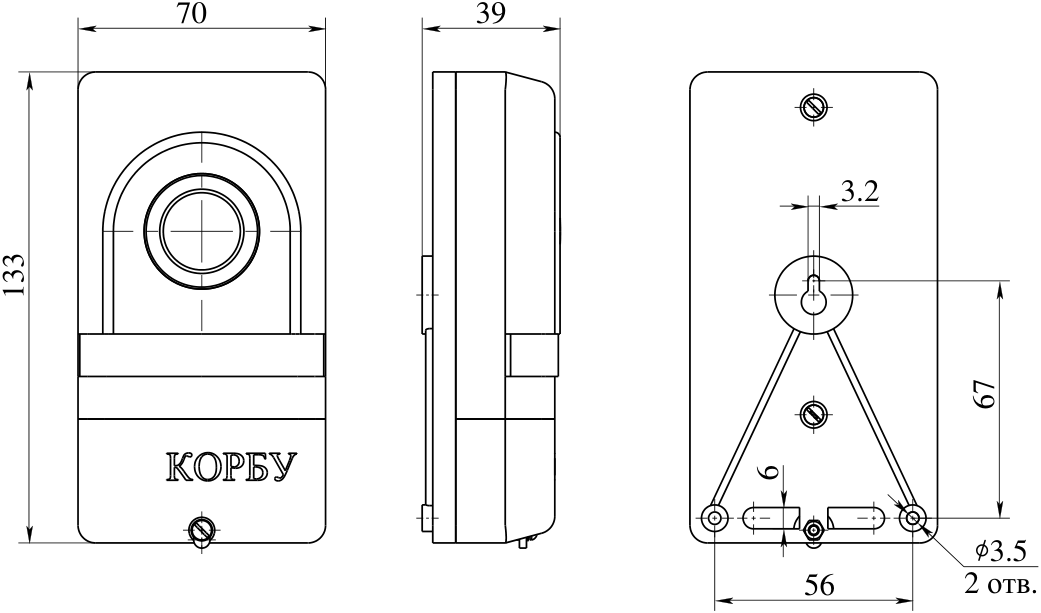

Габаритные и присоединительные размеры

Рисунок 1 – Внешний вид

Назначение клемм подключения

Свет 220 Х3:2 Свет 12…24 Х3:1 Свет общ. Х2:2 Звук 220 Х2:1 Звук 12…24 Х1:2 Звук общ. Х1:1

Оповещатель охранно-пожарный комбинированный «Корбу» выпускается согласно ТУ 26.30.50-181-00226827-2021.

Качество и безопасность изделия подтверждены сертификатами:

Сертификат соответствия № ЕАЭС RU C-RU.АБ03.В.00047/21, действителен по 23.09.2026 г. Декларация о соответствии ЕАЭС N RU Д-RU.РА03.В.19018/23, действителен по 12.04.2028 г. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

Адрес: 659316, Алтайский край, г. Бийск, ул. Лесная, 10 ЗАО «ПО «Спецавтоматика»

Сделано в России
