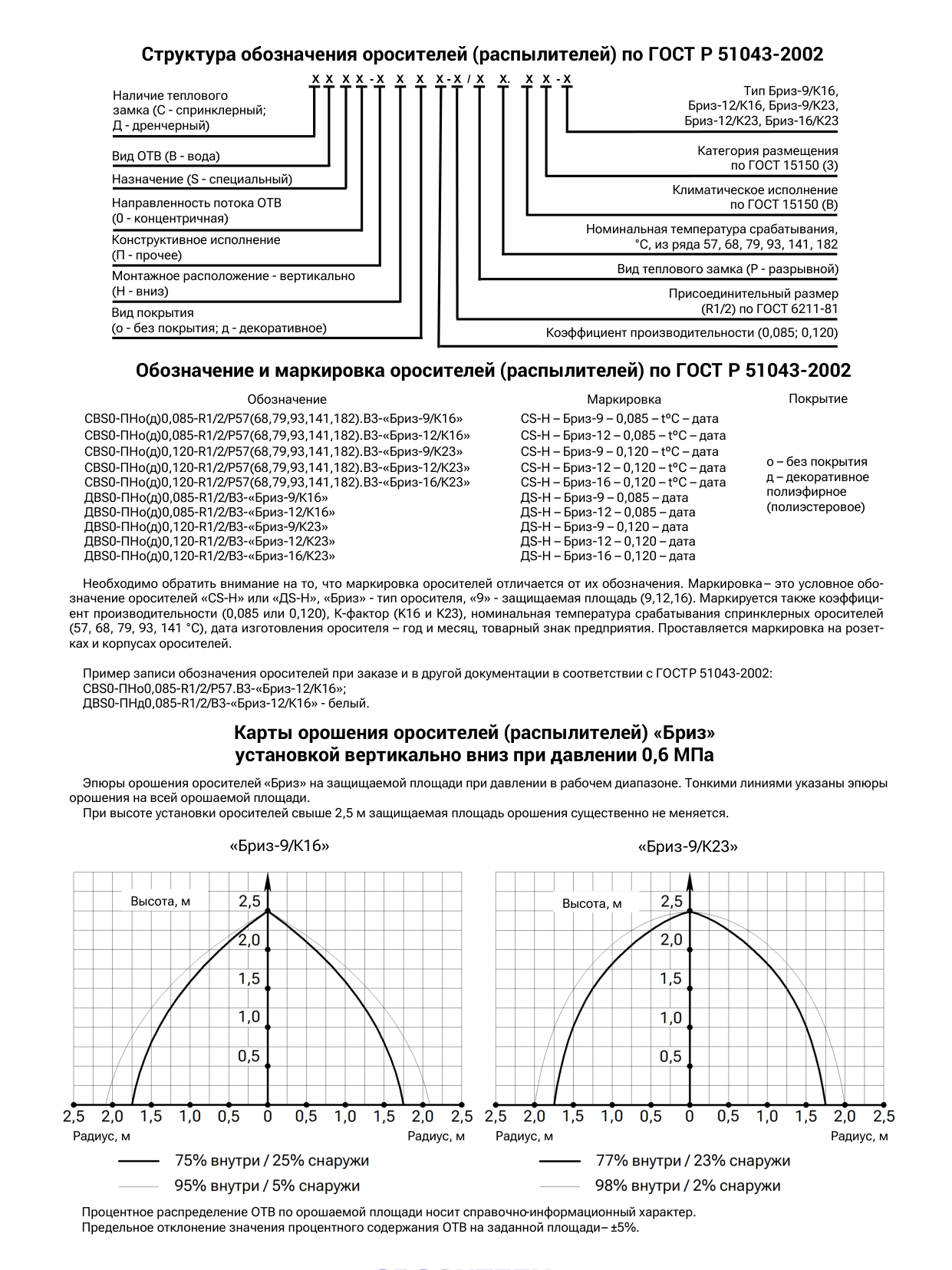

Техническая информация («Бриз», «Бриз-Вертикаль», «Бриз-Горизонт»)
Тех. информацияОроситель (распылитель) спринклерный и дренчерный тонкораспылённой воды «Бриз[®] »
СВS0-ПНо(д)0,085-R1/2/P57(68, 79, 93, 141, 182).В3-«Бриз-9/К16»
СВS0-ПНо(д)0,085-R1/2/P57(68, 79, 93, 141, 182).В3-«Бриз-12/К16»
СВS0-ПНо(д)0,120-R1/2/P57(68, 79, 93, 141, 182).В3-«Бриз-9/К23»
СВS0-ПНо(д)0,120-R1/2/P57(68, 79, 93, 141, 182).В3-«Бриз-12/К23»
СВS0-ПНо(д)0,120-R1/2/P57(68, 79, 93, 141, 182).В3-«Бриз-16/К23»
ДВS0-ПНо(д)0,085-R1/2/В3-«Бриз-9/К16»
ДВS0-ПНо(д)0,085-R1/2/В3-«Бриз-12/К16»
ДВS0-ПНо(д)0,120-R1/2/В3-«Бриз-9/К23»
ДВS0-ПНо(д)0,120-R1/2/В3-«Бриз-12/К23»
ДВS0-ПНо(д)0,120-R1/2/В3-«Бриз-16/К23»
Назначение и область применения
Оросители спроектированы таким образом, что ОТВ, проходя через спрофилированные отверстия во втулке оросителя, подается на рассекатель, который формирует однородный тонкораспыленный поток капель. Конструкция рассекателя рассчитана для работы в рабочем диапазоне давлений от 0,6 до 1,6 МПа. Он задает форму водяного потока и обеспечивает требуемую защищаемую площадь.
Ороситель спринклерный и дренчерный тонкораспыленной воды «Бриз» устанавливается в автоматических установках водяного пожаротушения (АУП-ТРВ).
Оросители предназначены для равномерного распределения воды по защищаемой площади и объему путем создания тонкодисперсного потока воды и применяется для защиты помещений: книгохранилищ, библиотек, цирков, музеев, картинных галерей, концертных и кинозалов, магазинов, гостиниц, больниц, а так же производственных помещений, предприятий по обслуживанию автомобилей, гаражей, стоянок.
При производстве оросителей используются унифицированные корпуса и запорные устройства.
Функциональные возможности и особенности
По монтажному расположению ороситель устанавливается рассекателем вертикально вниз.
-
Представленная линейка оросителей позволяет гибко подобрать требуемую интенсивность на защищаемой площади
-
для различных групп помещений, в зависимости от расстояния между оросителями и высоты их установки.
Оросители разработаны в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 28.29.22-165-00226827-2020. Ороситель спринклерный состоит из корпуса (штуцер и две дужки как единое целое), рассекателя, фильтра, стопорного винта, втулки с несколькими выходными отверстиями, запорного устройства. Запорное устройство включает в себя разрывной термочувствительный элемент – стеклянную быстродействующую колбу, крышку и тарельчатую пружину. Дренчерный ороситель - без запорного устройства.
-
Обеспечивают высокую равномерность орошения защищаемой площади.
-
Новаторская конструкция и отличный от аналогов принцип распыления.
-
Снижение общей стоимости защиты объектов на основание технико-экономических расчётов.
-
Возможность поставки в комплекте с муфтой приварной.
-
Изготовление с резьбовым уплотнителем (герметиком).
Технические характеристики*
- Фильтр - сетка из коррозионно-стойкого материала установлен внутри корпуса.
| Наименование параметра | Значение параметра для оросителей | ||||
|---|---|---|---|---|---|
| «Бриз-9/К16» | «Бриз-12/К16» | «Бриз-9/К23» | «Бриз-12/К23» | «Бриз-16/К23» | |
| Приведенный диаметр выходного отверстия (мин. диаметр), мм |
5,4(2) | 6,6(2) | |||
| Диапазон рабочих давлений, МПа | 0,60 – 1,60 | ||||
| Защищаемая площадь, м2 | 9 | 12 | 9 | 12 | 16 |
| Коэффициент производительности, дм3/ (с×10×МПа0,5) | 0,085 | 0,120 | |||
| Средняя интенсивность орошения на защищаемой площади при высоте установки оросителя 2,5 м, рабочем давлении Р=0,6 МПа, не менее, дм3/(м2×с) |
0,055 | 0,040 | 0,080 | 0,065 | 0,045 |
| Номинальная температура срабатывания спринклерного оросителя из ряда, °С |
57±3/68±3/79±3/93±3/141±5/182±5 | ||||
| Предельно допустимая рабочая температура, ºС | до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ./от 71 до 100 включ./ от 101 до 140 включ. |
||||
| Номинальное время срабатывания спринклерного оросителя из ряда, не более, с |
300/300/330/380/600/600 | ||||
| Маркировочный цвет жидкости в стеклянной колбе из ряда | оранжевый/красный/желтый/зеленый/голубой/фиолетовый | ||||
| Масса, не более, кг | 0,065 | ||||
| Габаритные размеры, не более, мм | 30×25×60 | ||||
| Средний диаметр капель в потоке, не более, мкм | 150 | ||||
| Диаметр ячейки фильтра - сетки, не более, мм | 1,6 | ||||
| Коэффициент тепловой инерционности спринклерного оросителя, Кт.и., (м×с)0,5** |
<50 | ||||
| К-фактор, LPM/bar0,5 | 16 | 23 | |||
| БРИЗ | R1/2 | ||||
*Технические характеристики сверяйте с паспортом.
**По технической документации производителя колб.

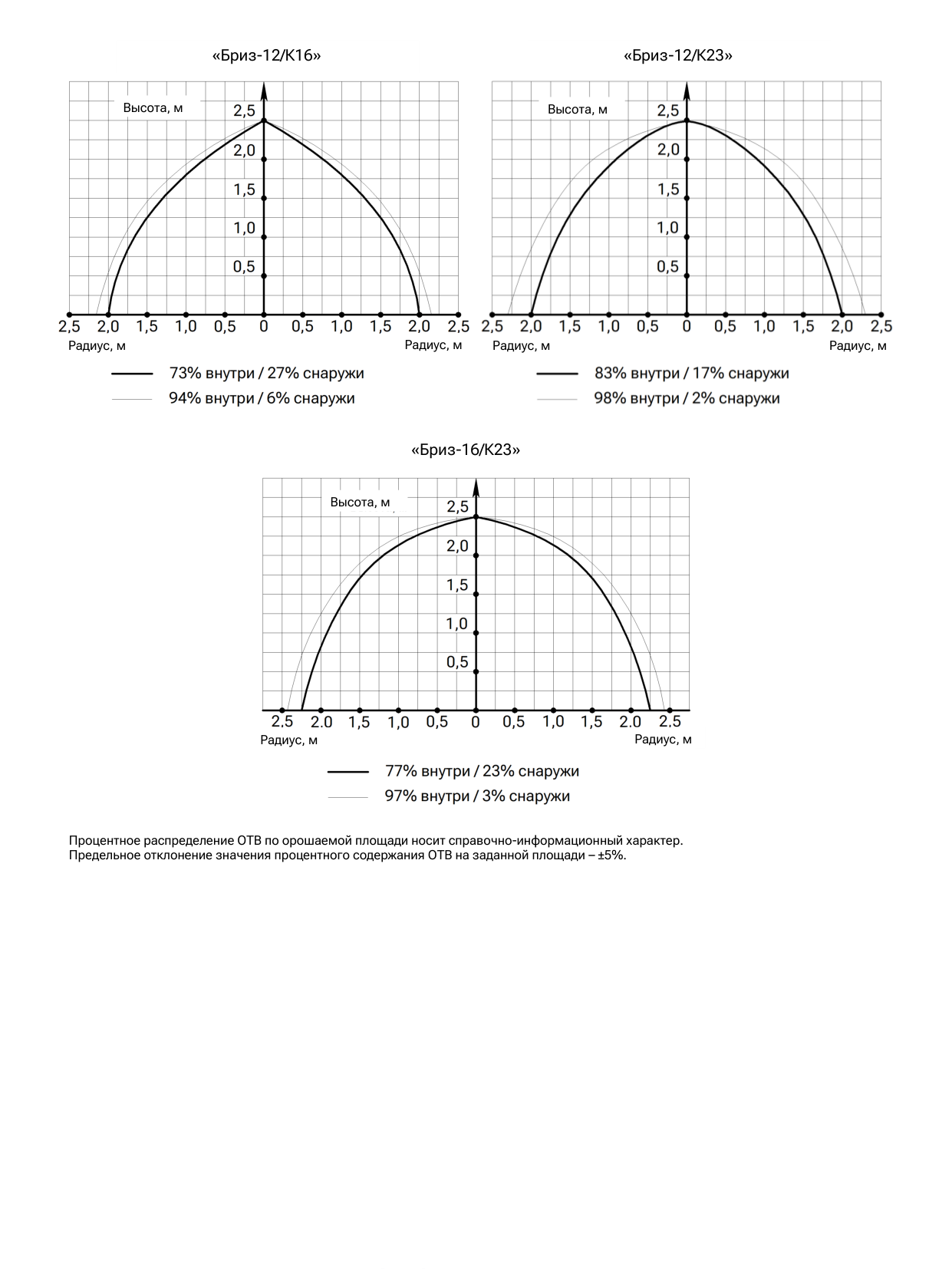

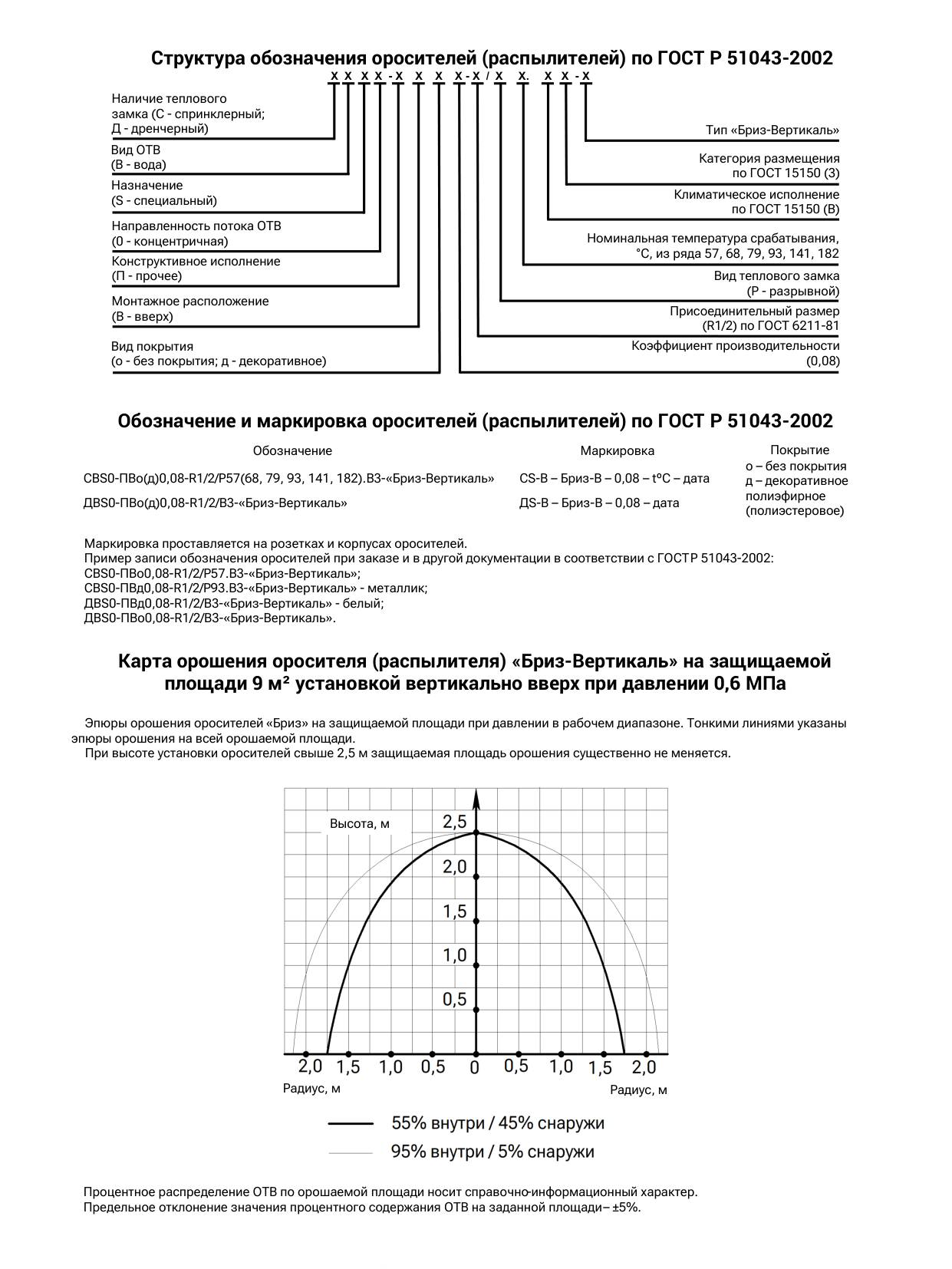

Ороситель (распылитель) спринклерный и дренчерный тонкораспылённой воды розеткой вверх «Бриз[®] – Вертикаль»
СBS0-ПВо(д)0,08-R1/2/P57(68, 79, 93, 141, 82).В3-«Бриз-Вертикаль»
ДBS0-ПВо(д)0,08-R1/2/В3-«Бриз-Вертикаль»
Назначение и область применения
Дренчерный ороситель - без запорного устройства.
Оросители спроектированы таким образом, что вода, проходя через спрофилированное отверстие во втулке оросителя, подается на винт, который формирует однородный тонкораспыленный поток капель размером до 150 мкм. Конструкция винта рассчитана для работы в рабочем диапазоне давлений от 0,6 до 1,6 МПа. Он задает форму водяного потока и обеспечивает требуемую защищаемую площадь.
Оросители (распылители) спринклерные и дренчерные тонкораспыленной воды розеткой вверх «Бриз-Вертикаль» устанавливаются в автоматических установках водяного пожаротушения (АУП-ТРВ).
Оросители предназначены для равномерного распределения воды по защищаемой площади и объему путем создания тонкодисперсного потока воды и применяются для защиты помещений: книгохранилищ, библиотек, цирков, музеев, картинных галерей, концертных и кинозалов, магазинов, гостиниц, больниц, а так же производственных помещений, предприятий по обслуживанию автомобилей, гаражей, стоянок.
Функциональные возможности и особенности
По монтажному расположению оросители устанавливаются розеткой (винтом) вертикально вверх.
- Ороситель обеспечивает высокую равномерность орошения защищаемой площади.
Оросители разработаны в соответствии с требованиями ТУ 28.29.22-165-00226827-2020 и ГОСТ Р 51043-2002.
- Новаторская конструкция и отличный от аналогов принцип распыления.
Ороситель спринклерный состоит из корпуса (штуцер и две дужки как единое целое), розетки (винта), втулки, фильтра, стопорного винта и запорного устройства. Запорное устройство включает в себя разрывной термочувствительный элемент – стеклянную быстродействующую колбу, крышку и тарельчатую пружину.
-
Снижение общей стоимости защиты объектов на основании технико-экономических расчётов.
-
Возможность поставки в комплекте с муфтой приварной.
-
Изготовление с резьбовым уплотнителем (герметиком).
-
Фильтр - сетка из коррозионно-стойкого материала установлен внутри корпуса.
Технические характеристики*
| Наименование параметра | Значение параметра |
|---|---|
| Диаметр выходного отверстия | 5,3 мм |
| Диапазон рабочих давлений, МПа | 0,60 – 1,60 |
| Коэффициент производительности, дм3/ (с×10×МПа0,5) | 0,08 |
| Защищаемая площадь, м2 | 9 |
| Средняя интенсивность орошения на защищаемой площади при высоте установки оросителя 2,5 м и рабочем давлении Р=0,6 МПа, не менее, дм3/(м2×с) |
0,04 |
| Номинальная температура срабатывания спринклерного оросителя из ряда, °С | 57±3/68±3/79±3/93±3/141±5/182±5 |
| Предельно допустимая рабочая температура оросителя спринклерного, ºС | до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ./от 71 до 100 включ./ от 101 до 140 включ. |
| Номинальное время срабатывания спринклерного оросителя, не более, с | 300/300/330/380/600/600 |
| Маркировочный цвет жидкости в стеклянной колбе спринклерного оросителя из ряда |
оранжевый/красный/желтый/зеленый/ голубой/фиолетовый |
| Масса, не более, кг | 0,065 |
| Габаритные размеры, не более, мм | 30×22×60 |
| Средний диаметр капель в потоке, не более, мкм | 150 |
| Диаметр ячейки фильтра - сетки, не более, мм | 1,6 |
| Коэффициент тепловой инерционности спринклерного оросителя Кт.и., (м×с)0,5** | <50 |
| Присоединительная резьба | R1/2 |
| К-фактор, LPM/bar0,5 | 15 |
-
*Технические характеристики сверяйте с паспортом.
-
**По технической документации производителя колб.
Ороситель (распылитель) спринклерный и дренчерный специальный горизонтальный «Бриз[®] – Горизонт»
СBS1-РГо(д)0,120-R1/2/P57(68, 79, 93, 141, 182).В3-«Бриз-Горизонт»
ДBS1-РГо(д)0,120-R1/2/В3-«Бриз-Горизонт»
Назначение и область применения
Ороситель спринклерный и дренчерный специальный горизонтальный «Бриз-Горизонт» устанавливается в автоматических установках водяного пожаротушения (АУП).
Ороситель предназначен для равномерного распределения огнетушащего вещества по защищаемой площади и применяется для защиты помещений: книгохранилищ, библиотек, цирков, музеев, картинных галерей, концертных и кинозалов, магазинов, гостиниц, больниц, а так же производственных помещений, предприятий по обслуживанию автомобилей, гаражей, стоянок.
По монтажному расположению ороситель устанавливается горизонтально, поток воды направлен вдоль оси оросителя. Ороситель разработан в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 28.29.22-165-00226827-2020.
Ороситель спринклерный состоит из корпуса (штуцер и две дужки как единое целое), розетки, стопорного винта, втулки с несколькими выходными отверстиями, фильтра-сетки и запорного устройства.
Запорное устройство включает в себя разрывной термочувствительный элемент – стеклянную быстродействующую колбу, крышку и тарельчатую пружину. Дренчерный ороситель - без запорного устройства.
В спринклерном оросителе вскрытие выходного отверстия происходит за счет разрушения блокирующей стеклянной колбы при разогреве во время пожара и расширении наполняющей ее жидкости.
Ороситель спроектирован таким образом, что вода, проходя через спрофилированные отверстия во втулке, подается на розетку, которая задает форму водяного потока и обеспечивает требуемую защищаемую площадь.
Функциональные возможности и особенности
-
Новаторская конструкция и отличный от аналогов комбинированный принцип распыления.
-
Расширенная площадь орошения.
-
Возможность поставки в комплекте с муфтой приварной.
-
Изготовление с резьбовым уплотнителем (герметиком).
-
Фильтр - сетка из коррозионно-стойкого материала установлен внутри корпуса.
Технические характеристики*
| Наименование параметра | Значение параметра |
|---|---|
| Диаметр выходного отверстия (минимальный диаметр), мм | 6,6(2) |
| Диапазон рабочих давлений, МПа | 0,60 – 1,60 |
| Коэффициент производительности, дм3/ (с×10×МПа0,5) | 0,120 |
| Защищаемая площадь (длина×ширина), м2 | 20 (5×4) |
| Средняя интенсивность орошения на защищаемой площади при высоте установки оросителя 2,5 м, рабочем давлении Р=0,6 МПа, не менее, дм3/(м2×с) |
0,040 |
| Номинальная температура срабатывания оросителя спринклерного из ряда, °С | 57±3/68±3/79±3/93±3/141±5/182±5 |
| Предельно допустимая рабочая температура оросителя спринклерного, ºС | до 38 включ./до 50 включ./ от 51 до 58 включ./от 53 до 70 включ./ от 71 до 100 включ./ от 101 до 140 включ. |
| Номинальное время срабатывания оросителя спринклерного из ряда, не более, с | 300/300/330/380/600/600 |
| Маркировочный цвет жидкости в стеклянной колбе из ряда | оранжевый/красный/желтый/ зеленый/голубой/фиолетовый |
| Масса, не более, кг | 0,060 |
| Габаритные размеры, не более, мм | 68×30×25 |
| Диаметр ячейки фильтра - сетки, мм, не более | 1,6 |
| Коэффициент тепловой инерционности спринклерного оросителя, Кт.и., (м×с)0,5** | <50 |
| Присоединительная резьба | R1/2 |
| БРИЗ - |
Горизонт |
*Технические характеристики сверяйте с паспортом.
**По технической документации производителя колб.

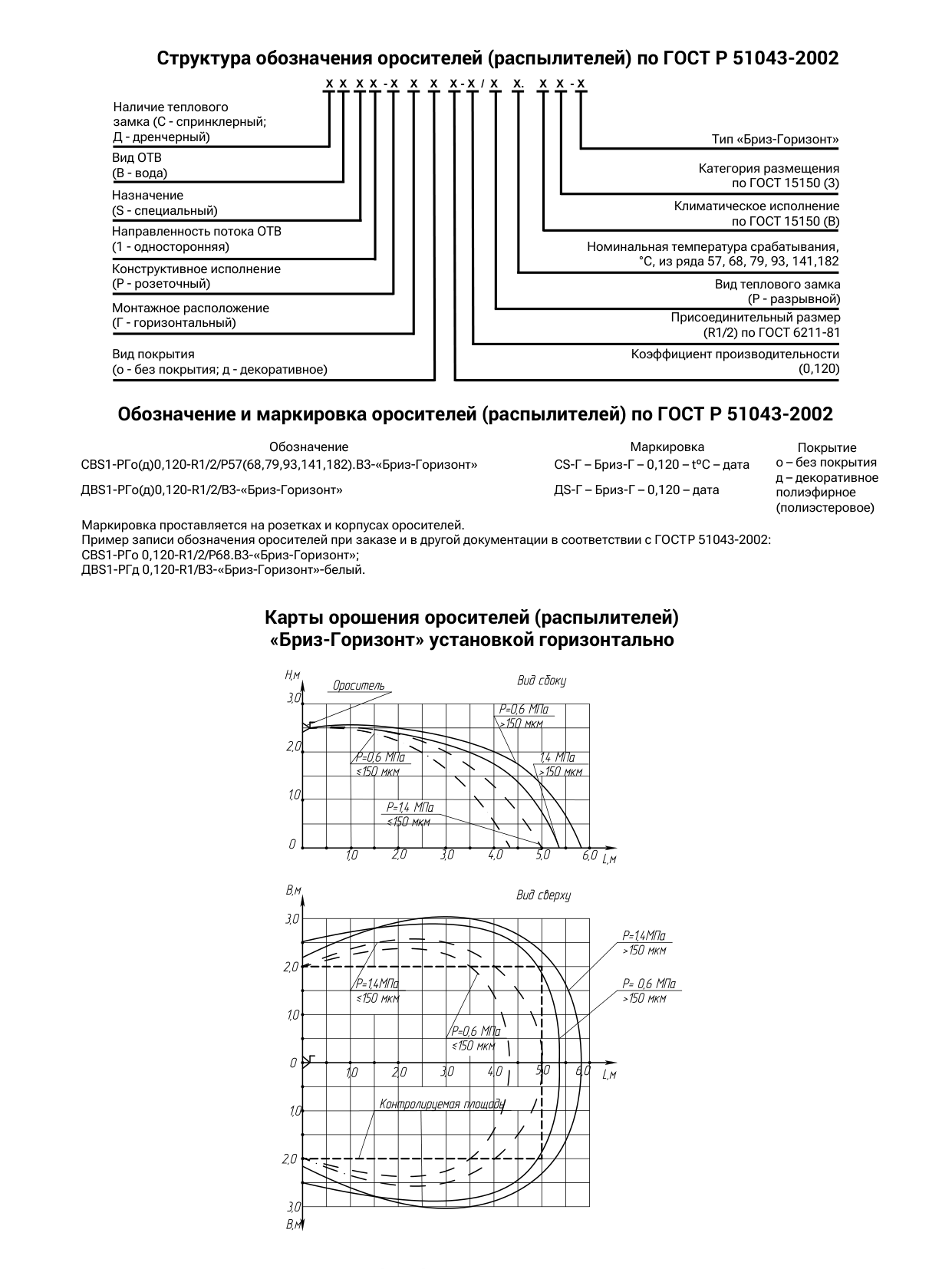

Структура обозначения оросителей (распылителей) по ГОСТ Р 51043-2002
Обозначение и маркировка оросителей (распылителей) по ГОСТ Р 51043-2002
Обозначение Маркировка Покрытие СВS1-РГо(д)0,120-R1/2/Р57(68,79,93,141,182).В3-«Бриз-Горизонт»
СS-Г – Бриз-Г – 0,120 – tºС – дата о – без покрытия д – декоративное ДВS1-РГо(д)0,120-R1/2/В3-«Бриз-Горизонт»
ДS-Г – Бриз-Г – 0,120 – дата полиэфирное (полиэстеровое)
Маркировка проставляется на розетках и корпусах оросителей. Пример записи обозначения оросителей при заказе и в другой документации в соответствии с ГОСТ Р 51043-2002: СВS1-РГо 0,120-R1/2/Р68.В3-«Бриз-Горизонт»; ДВS1-РГд 0,120-R1/В3-«Бриз-Горизонт»-белый.

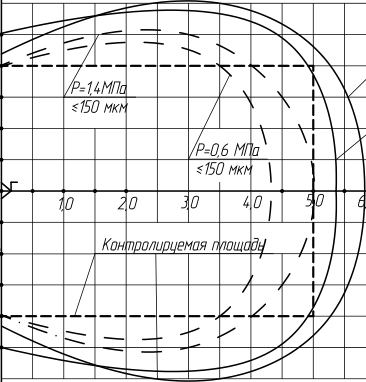

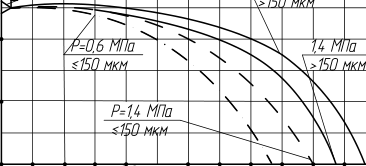

Карты орошения оросителей (распылителей) «Бриз-Горизонт» установкой горизонтально
