Тех. информацияАвтоматическая система пожаротушения для защиты жилого сектора «ГидроЩит»
Назначение и область применения
Автоматическая система пожаротушения для защиты жилого сектора «ГидроЩит» применяется для обнаружения возгорания на ранней стадии, а также для локализации и ликвидации пожаров класса А, для защиты от пожара помещений, которые по степени опасности развития пожара и своему функциональному назначению могут быть отнесены к 1-ой группе: мотели, жилые дома, квартиры, апартаменты, коттеджи, дачи, для которых действующими нормами в области пожарной безопасности не требуется в обязательном порядке предусматривать автоматическое пожаротушение.
Основные требования по проектированию автоматических установок пожаротушения для защиты жилого сектора «ГидроЩит» содержит СТО 00226827–65–2021 «Автоматическая система пожаротушения для защиты жилого сектора «ГидроЩит».
Система «ГидроЩит» предусматривает возможность подключения к интегрированным системам охраны, к системам типа «умный дом» или автоматическим установкам пожарной сигнализации.
В состав установки входят:
− насадок «ВК-9»;
− устройство принудительного пуска УПП «Старт-4» (далее УПП «Старт-4») - осуществляет обнаружение пожара в защищаемом помещении;
− кран шаровой с электроприводом марки TF25-B2-A DN25 (далее кран КШэ) - осуществляет подачу воды к насадку в автоматическом режиме;
− кран шаровой 1б27п DN 25 (далее кран шаровой КШ1) – в ручном режиме осуществляет перекрытие линии подачи воды через КШ1 и КШэ;
− кран шаровой 1б27п DN 25 (далее кран шаровой КШ2) – в ручном режиме осуществляет подачу воды к насадку через обводную линию;
− трубопроводы, фитинги (в комплект поставки не входят).
Насадок «ВК-9».
Насадок устанавливается в системе «ГидроЩит» для защиты отдельных помещений или группы помещений.
Вид используемого огнетушащего вещества – вода.
Монтажное расположение – вертикально, выходным отверстием вниз.
Насадок изготавливается: без покрытия; с декоративным покрытием (по требованию заказчика).
Температура эксплуатации насадка – от плюс 5 ºС до плюс 50 ºС.
Для скрытой установки насадка «ВК-9» в конструкцию фальшпотолка рекомендуется использовать стандартный встраиваемый спот для монтажа точечных светильников совместно с декоративной магнитной крышкой.
Устройство принудительного пуска УПП «Старт-4».
Устройство обнаруживает пожар путём одновременного контроля в четырёх примыкающих зонах скорости нарастания температуры (дифференциальный канал) или порогового (максимального) значения температуры с помощью выносных малоинерционных тепловых сенсоров, устанавливаемых в защищаемом помещении, классифицирует пожарную ситуацию по стадии ее развития уровнями опасности с выдачей во внешние цепи сигналов управления: «Дежурный режим», «Неисправность», «Пожар 1», «Пожар 2» и «Пуск».
Технические характеристики*
| Наименование параметра | Значение параметра |
|---|---|
| Минимальное рабочее давление перед насадком, МПа |
0,05 – 0,10 |
| Коэффициент производительности при рабочем давлении 0,1 МПа, дм3/ (с×10×МПа0,5) |
0,1 |
| Расход воды при рабочем давлении в диапазоне 0,05 - 0,10 МПа, дм3/с |
0,158 - 0,316 |
| Присоединительная резьба | G3/4 |
| Масса, не более, кг, корпус из полифениленсульфида/ бронзы |
0,017/ 0,113 |
| Габаритные размеры (ширина×высота), не более, мм |
31×44 |
*Технические характеристики сверяйте с паспортом.
Минимальное давление в хозяйственно-питьевом водопроводе, необходимое для работы системы «ГидроЩит» - 2,5 атм. (0,25 МПа).
| № | Высота помещения (высота установки насадка), м |
Максимальные размеры сторон защищаемого помещения, м |
Ориентировоч- ная площадь защищаемого помещения, м2 |
|---|---|---|---|
| 1 | 1,75 | 3,9×3,9 | 15 |
| 2 | 2,00 | 4,1×4,1 | 17 |
| 3 | 2,25 | 4,3×4,3 | 19 |
| 4 | 2,50 | 4,5×4,5 | 20 |
| 5 | 2,75 | 4,7×4,7 | 22 |
| 6 | 3,00 | 4,9×4,9 | 24 |
| 7 | 3,25 | 5,0×5,0 | 25 |
| 8 | 3,50 | 5,1×5,1 | 26 |
| 9 | 3,75 | 5,2×5,2 | 27 |
| 10 | 4,00 | 5,4×5,4 | 29 |
| 11 | 4,25 | 5,5×5,5 | 30 |
| 12 | 4,50 | 5,6×5,6 | 31 9- |

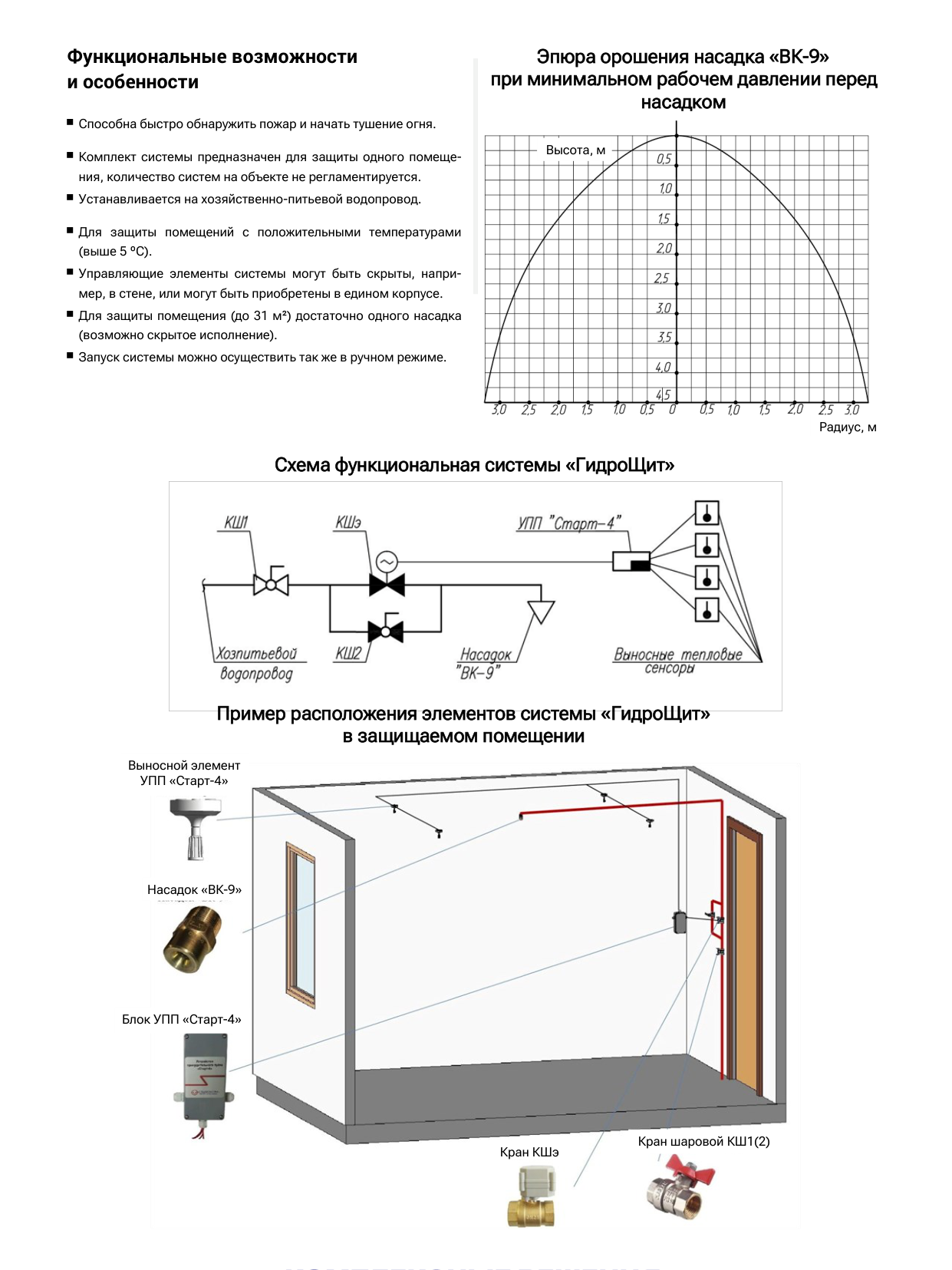

Принцип работы системы «ГидроЩит»
В дежурном режиме УПП «Старт-4» в составе системы «ГидроЩит» обнаруживает возгорание в защищаемом помещении, классифицирует пожарную ситуацию по стадии ее развития уровнями опасности и выдаёт во внешние цепи сигнал управления.
УПП «Старт-4» обеспечивает автономное автоматическое управление (открытие/закрытие) краном КШэ с контролем исправности данной цепи.
При обнаружении изменений температуры в защищаемом помещении, характерных возникновению пожара, УПП «Старт-4» устанавливает соответствующие уровни пожарной опасности: «Дежурный режим» («Пожарная опасность отсутствует»); «Пожар 1» («Тревога»); «Пожар 2» («Возгорание обнаружено»).
Обнаружив пожар в защищаемом помещении (по скорости нарастания температуры или предельно допустимой температуре), УПП «Старт-4» воспроизводит прерывистый звуковой и световой сигнал «Пожар 2» и формирует сигнал «Пуск» на электрический привод крана КШэ.
После открытия крана КШэ осуществляется подача воды по трубопроводу к насадку «ВК-9», установленному в защищаемом помещении. Время тушения составляет 20 минут, после чего кран КШэ автоматически закрывается (кроме того возможен ручной останов путем закрытия крана КШ1).
При визуальном обнаружении возгорания в защищаемом помещении, до момента автоматического запуска системы «ГидроЩит», предусмотрен ручной запуск установки путем открытия крана КШ2.
