Стандарт организации «ГидроЩит». Применение, монтаж и эксплуатация

З а к р ы т о е а к ц и о н е р н о е о б щ е с т в о

« П О « С П Е Ц А В Т О М А Т И К А »

СТО СТАНДАРТ ОРГАНИЗАЦИИ 00226827-65-2021

УТВЕРЖДАЮ:

Генеральный директор ЗАО «ПО «СПЕЦАВТОМАТИКА» А.В. Чудаев «21» июня 2021 г.

СТАНДАРТ ОРГАНИЗАЦИИ

Автоматическая система пожаротушения для защиты жилого сектора «ГидроЩит»

Применение, монтаж и эксплуатация

Бийск 2021

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации».

Стандарт организации содержит основные требования по монтажу и эксплуатации автоматической системы пожаротушения жилого сектора «ГидроЩит».

Стандарт организации подготовлен на основании натурных огневых испытаний и с учетом отечественного опыта проектирования автоматических установок пожаротушения.

Стандарт организации предназначен для инженерно-технических работников, а также для лиц, осуществляющих монтаж и эксплуатацию автоматической системы пожаротушения жилого сектора «ГидроЩит».

1. РАЗРАБОТАН ЗАО «ПО «Спецавтоматика», г. Бийск.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ приказом генерального директора

ЗАО «ПО «Спецавтоматика» от ___ г. № _.

Информация об изменениях к настоящему стандарту организации и текст изменений и поправок, а также уведомление в случае пересмотра (замены) или отмены настоящего стандарта организации публикуется в информационной системе общего пользования – на официальном сайте разработчика (ЗАО «ПО «Спецавтоматика») в сети Интернет.

© ЗАО «ПО «Спецавтоматика», 2021

Настоящий стандарт организации не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения ЗАО «ПО «Спецавтоматика».

Содержание

1 Область применения настоящего стандарта организации

1.1 Настоящий стандарт организации (далее СТО) распространяется на применение, монтаж и эксплуатацию автоматической системы пожаротушения жилого сектора «ГидроЩит» (далее система «ГидроЩит»).

1.2 Автоматическая система пожаротушения жилого сектора «ГидроЩит» применяется для обнаружения на ранней стадии, а также для локализации и ликвидации пожаров класса А по ГОСТ 27331.

Примечание: Согласно ГОСТ 27331, к пожарам класса А относится горение твердых веществ.

1.3 Настоящий СТО распространяется на применение, монтаж и эксплуатацию автоматической системы пожаротушения жилого сектора «ГидроЩит» для защиты от пожара помещений, которые по степени опасности развития пожара и своему функциональному назначению могут быть отнесены к 1-ой группе помещений по СП 485.1311500: мотели, жилые дома, квартиры, апартаменты, коттеджи, дачи, хозяйственные постройки, технические помещения различного назначения, для которых действующими нормативными документами в области пожарной безопасности не требуется в обязательном порядке предусматривать автоматическое пожаротушение (геометрические размеры защищаемых помещений должны соответствовать таблице 1, п. 5.1).

1.4 Одна система «ГидроЩит» предназначена для защиты одного помещения. Количество систем «ГидроЩит» на объекте в целом не регламентируется.

1.5 Система «ГидроЩит» предназначена для защиты помещений с положительными температурами (выше 5 °С).

1.6 Система «ГидроЩит» устанавливается на хозяйственно-питьевой водопровод.

1.7 При разработке настоящего СТО учтен комплекс НИОКР, а также результаты огневых испытаний автоматической системы пожаротушения жилого сектора «ГидроЩит», проведенных в течение 2019-2020 гг. в ЗАО «ПО «Спецавтоматика».

2 Нормативные ссылки

В настоящем СТО использованы ссылки на следующие нормативные документы: Федеральный закон "Технический регламент о требованиях пожарной безопасности" от 22.07.2008 №123-ФЗ.

Федеральный закон "О стандартизации в Российской Федерации" от 29.06.2015 №162-ФЗ.

Федеральный закон "О техническом регулировании" от 27.12.2002 №184-ФЗ. ГОСТ 27331-87 Пожарная техника. Классификация пожаров.

ГОСТ Р 51043-2002 Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний.

ГОСТ Р 58832-2020 Установки водяного и пенного пожаротушения автоматические. Внутренний противопожарный водопровод. Трубы и фитинги из неметаллических материалов. Методы испытаний на пожаростойкость.

СП 485.1311500.2020 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования. СП 486.131500.2020 Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности.

ПУЭ Правила устройства электроустановок.

3 Термины, определения и сокращения

В настоящем СТО применяются термины с соответствующими определениями:

Автоматическая система пожаротушения жилого сектора « ГидроЩит »: дренчерная установка пожаротушения с функцией раннего обнаружения возгорания.

Насадок: устройство для выпуска и распределения воды.

Скрытый насадок: насадок, устанавливаемый заподлицо с фальшпотолком, скрытый декоративной крышкой.

Устройство принудительного пуска: устройство, обеспечивающее принудительный пуск насадка с помощью встроенного или внешнего пиротехнического либо электрического привода, срабатывающего при подаче управляющего электрического импульса.

Примечание – Устройство принудительного пуска может выполнять, в том числе, выдачу управляющих и иных сигналов (например, на открытие крана шарового с электроприводом соответствующего направления пожаротушения).

Эпюра орошения: графическое представление интенсивности орошения или удельного расхода насадка.

Все остальные термины, использованные в настоящем СТО, применяются с определениями в соответствии с СП 485.1311500.

В настоящем руководстве приняты следующие сокращения:

УПП – устройство принудительного пуска.

4 Состав автоматической системы пожаротушения жилого сектора

«ГидроЩит»

В состав системы «ГидроЩит» входят:

• насадок «ВК-9» - осуществляет выпуск и распределение воды в защищаемом помещении для тушения возгорания (технические характеристики насадка «ВК-9» представлены в Приложении А);

• устройство принудительного пуска УПП «Старт-4» (далее УПП «Старт-4») -

• осуществляет обнаружение пожара в защищаемом помещении (технические характеристики УПП «Старт-4» представлены в приложении Б);

• крана шарового с электроприводом марки TF25-B2-A DN25 (далее кран КШэ) - осуществляет подачу воды к насадку в автоматическом режиме (технические характеристики крана представлены в приложении В);

• кран шаровой 1б27п DN25 (далее кран шаровой КШ1) - в ручном режиме

• осуществляет перекрытие линии подачи воды через КШ1 и КШэ;

• кран шаровой 1б27п DN25 (далее кран шаровой КШ2) - в ручном режиме

• осуществляет подачу воды к насадку через обводную линию;

• трубопроводы, фитинги (в комплект поставки не входят).

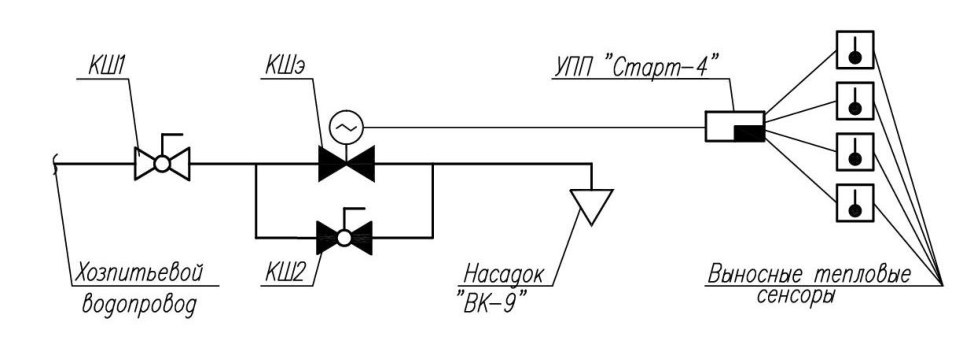

Функциональная схема системы «ГидроЩит» представлена на рисунке 1.

Рисунок 1 – Схема функциональная системы «ГидроЩит»

5 Основные технические характеристики автоматической системы

пожаротушения жилого сектора «ГидроЩит»

5.1 Площадь и размеры защищаемых помещений, в зависимости от высоты установки насадка «ВК-9», приведены в таблице 1. насадка «ВК-9»

5.2 Минимальное давление в хозяйственно-питьевом водопроводе, необходимое для работы системы «ГидроЩит» - 2,5 атм (0,25 МПа).

Примечания:

1. Для определения фактического значения давления в точке подключения системы «ГидроЩит» к водопроводу допускается установка манометра.

2. Если фактическое значение давления в точке подключения менее 2,5 атм (0,25 МПа), требуется установка повысительного насоса в хозяйственно-питьевой водопровод.

5.3 Внутренний диаметр питающих и распределительных трубопроводов – не менее 25 мм.

5.4 Для установки системы «ГидроЩит» необходимо использовать трубы неметаллические (пластмассовые, композиционные или металлопластиковые) при условии их соответствия требованиям пожаростойкости по ГОСТ Р 58832.

6 Принцип работы автоматической системы пожаротушения жилого сектора «ГидроЩит»

6.1 В дежурном режиме УПП «Старт-4» в составе системы «ГидроЩит» обнаруживает возгорание в защищаемом помещении путём контроля скорости нарастания температуры (дифференциальный канал) и порогового (максимального) значения температуры с помощью разнесенных по помещению малоинерционных тепловых сенсоров, классифицирует пожарную ситуацию по стадии ее развития уровнями опасности с выдачей во внешние цепи сигналов управления: «Дежурный режим», «Неисправность», «Пожар 1», «Пожар 2» и «Пуск».

6.2 УПП «Старт-4» обеспечивает автономное автоматическое управление (открытие/закрытие) краном КШэ с контролем исправности данной цепи.

6.3 При обнаружении изменений температуры в защищаемом помещении, характерных возникновению пожара, УПП «Старт-4» устанавливает соответствующие уровни пожарной опасности:

• «Дежурный режим» («Пожарная опасность отсутствует»);

• «Пожар 1» («Тревога»);

• «Пожар 2» («Возгорание обнаружено»).

6.4 В случае обнаружения пожара в защищаемом помещении (если скорость нарастания температуры или предельно допустимая температура в защищаемом помещении превысили заданные значения), УПП «Старт-4» воспроизводит прерывистый звуковой и прерывистый световой сигнал «Пожар 2» и формирует управляющий сигнал «Пуск» на электрический привод крана КШэ.

6.5 После открытия крана КШэ осуществляется подача воды по трубопроводу к насадку «ВК-9», установленному в защищаемом помещении. Время тушения составляет 20 минут, после чего кран КШэ автоматически закрывается, кроме того возможен ручной останов путем закрытия шарового крана КШ1.

6.6 При визуальном обнаружении возгорания в защищаемом помещении, до момента автоматического запуска системы «ГидроЩит», предусмотрен ручной запуск установки путем открытия крана шарового КШ2.

7 Монтаж и настройка автоматической системы пожаротушения жилого сектора «ГидроЩит»

7.1 Прокладку трубопровода от хозяйственно-питьевого водопровода до насадка выполнить в соответствии с индивидуальной планировкой объекта. Шаг крепления трубопроводов - не более 2-х метров.

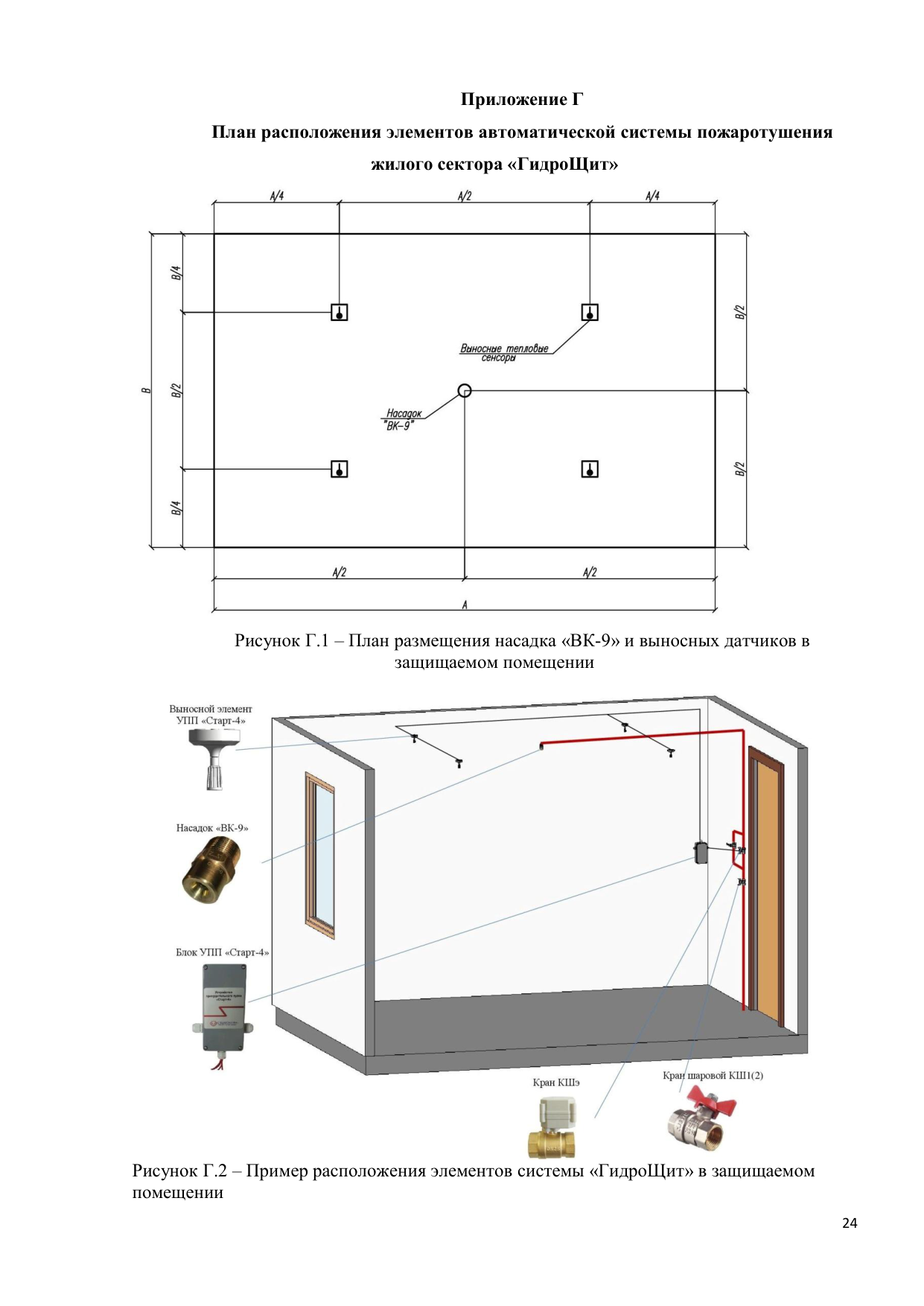

7.2 Насадок «ВК-9» установить на трубопроводе по центру защищаемого помещения в соответствии с рисунком Г.1 Приложения Г.

Для обеспечения неподвижной фиксации насадка на трубопроводе установить на расстоянии 5-10 см от него жесткую неподвижную опору (кронштейн, хомут, подвес).

Перед установкой насадка произвести его осмотр на отсутствие механических повреждений корпуса и присоединительной резьбы. Запрещается устанавливать поврежденные насадки.

При установке насадка «ВК-9» необходимо обеспечить герметичность резьбового соединения путем закручивания насадка в муфту (фитинг) до упора с усилием затяжки не более 20 Н·м.

7.3 Для скрытой установки насадка «ВК-9» в конструкцию фальшпотолка рекомендуется использовать стандартный встраиваемый спот для монтажа точечных светильников совместно с декоративной магнитной крышкой. Схема монтажа насадка «ВК-9» в конструкцию фальшпотолка представлена на рисунке А.2 Приложения А.

7.4 Кран КШэ и краны шаровые КШ1, КШ2 рекомендуется установить на трубопроводе у входа внутри защищаемого помещения. Установка крана КШэ и кранов шаровых КШ1, КШ2 допускается вне защищаемого помещения, на усмотрение потребителя.

7.5 Электронный блок УПП «Старт-4» установить в доступном для обслуживания и визуального контроля месте. Габаритные и установочные размеры электронного блока приведены на рисунке Б.3 приложения Б.

7.6 В случае поставки КШэ, КШ1, КШ2 и электронного блока УПП «Старт-4» в едином корпусе (шкафу), шкаф рекомендуется установить у входа внутри защищаемого помещения. Внешний вид и габариты шкафа приведены в Приложении Д.

7.7 Выносные тепловые сенсоры УПП «Старт-4» установить равномерно по площади защищаемого помещения на перекрытии или на фальшпотолке в соответствии с рисунком Г.1 Приложения Г. Габаритные и установочные размеры выносного сенсора приведены на рисунке Б.2 приложения Б.

7.8 Для включения выносных тепловых сенсоров в блок УПП «Старт-4» необходимо отрезать кабели нужной длины, уложить их в основания датчиков и

подключить к клеммникам (рекомендуемая прокладка кабеля в основании сенсора представлена на рисунке Б.4 Приложения Б).

7.9 Подключить кабели от выносных сенсоров и крана КШэ к электронному блоку УПП «Старт-4» согласно схеме, приведенной на рисунке Б.5 в Приложении Б.

В случае нехватки длины кабелей, электрическое соединение произвести с помощью проходной клеммы и дополнительного кабеля.

Рекомендуемый тип кабеля для подключения выносных сенсоров и крана КШэ - КСВВнг(А)-LS 2х0,5.

Максимальный диаметр оболочки кабеля, вводимого через герметичный ввод УПП «Старт-4», не более 9 мм.

7.10 Система «ГидроЩит» предусматривает возможность подключения к интегрированным системам охраны, а также к системам типа «умный дом» или автоматическим установкам пожарной сигнализации. Подключение осуществляется посредством гальванических транзисторных ключей ШС, Н, П1, П2 УПП «Старт-4», при подключении которых требуется соблюдение полярности.

На рисунке Б.6 Приложения Б представлена схема подключения нескольких УПП «Старт-4» в шлейф пожарной сигнализации прибора приемно-контрольного.

7.11 Для постановки системы «ГидроЩит» в дежурный режим необходимо:

• перевести кран шаровой КШ2 в положение «Закрыто»;

• перевести кран шаровой КШ1 в положение «Открыто»;

• включить устройство УПП «Старт-4» (путем нажатия на кнопку («Вкл./Выкл./Контроль») длительностью не менее 1 с, включение устройства УПП «Старт-4» происходит с сопровождением однотонального непрерывного звукового сигнала в течение 1 с).

Примечание: УПП «Старт-4» в составе системы «ГидроЩит» поставляется с установленными заводскими настройками и дополнительного программирования не требует.

8 Эксплуатация автоматической системы пожаротушения жилого сектора «ГидроЩит»

8.1 Для проверки работоспособности смонтированной системы «ГидроЩит» необходимо:

• проверить положение кранов шаровых в соответствии с п. 7.10;

• если УПП «Старт-4» выключено, включить его, путем нажатия на кнопку длительностью не менее 1 с. Включение УПП «Старт-4» произойдет с сопровождением однотонального непрерывного звукового сигнала в течение 1 с;

• нажать кнопку длительностью не менее 1 с. По ответному светозвуковому сигналу устройства убедиться в исправности элементов питания, цепей тепловых сенсоров и цепи управления краном КШэ;

• в случае обнаружения неисправностей принять меры по их устранению (см. п.8.2).

8.2 УПП «Старт-4» в составе системы «ГидроЩит» выдает соответствующие светозвуковые сигналы, отображающие основные режимы его работы. Типы сигналов, их описание и методы устранения возможных неисправностей приведены в таблице 2.

8.3 В дежурном режиме УПП «Старт-4» выдаёт один световой сигнал один раз в 4 с, что свидетельствует о его исправной работе.

8.4 УПП «Старт-4» автоматически выполняет проверку исправности элементов питания, цепей тепловых сенсоров и цепей запуска, а при наличии неисправности периодически (примерно через 2 минуты) выдаёт соответствующий светозвуковой сигнал «Неисправность» согласно таблице 2.

8.5 Для ручной проверки исправности элементов питания, цепей выносных датчиков и цепей запуска необходимо нажать на кнопку длительностью не менее 1 с. В зависимости от их состояния выдается один из следующих однотональных светозвуковых сигналов, указанных в таблице 2.

8.6 УПП «Старт-4» дублирует свое состояние («Дежурный режим», «Неисправность», «Пожар 1», «Пожар 2» и «Пуск») с помощью встроенных выходных винтовых разъёмов для подключения устройства к шлейфу пожарной сигнализации или к другим инженерным системам.

8.7 При обнаружении возгорания в защищаемом помещении система «ГидроЩит» запускается автоматически. При визуальном обнаружении возгорания в защищаемом помещении до момента автоматического запуска системы «ГидроЩит», предусмотрен ручной запуск устройства путем открытия шарового крана КШ2.

8.8 Выключается УПП «Старт-4» путём длительного нажатия на кнопку (не менее 6 с), при этом сначала устройством производится проверка на исправность цепей с выдачей коротких однотональных светозвуковых сигналов, указанных в таблице 2, с последующим однотональным звуковым сигналом длительностью 3 с.

8.9 Для периодического технического обслуживания системы «ГидроЩит» необходимо:

1) один раз в шесть месяцев производить осмотр насадка «ВК-9», крана КШэ, кранов шаровых КШ1 и КШ2 и трубопроводов на предмет наличия течей;

2) один раз в шесть месяцев проверять состояние элементов батареи питания УПП «Старт-4» в соответствии с п.п. 6.4-6.5 и, при необходимости, их заменить. Для этого необходимо:

• отключить питание УПП «Старт-4»;

• открутить винты крепления верхней крышки;

• снять верхнюю крышку;

• вынуть элементы питания и установить, соблюдая полярность, новые;

• собрать устройство в обратной последовательности.

Внимание! На выносные сенсоры не должен быть направлен воздушный поток от работающих тепловых вентиляторов и кондиционеров, или иных источников тепла.

9 Комплект поставки автоматической системы пожаротушения жилого сектора «ГидроЩит»

Комплект поставки системы «ГидроЩит» приведен в таблице 3.

• • поставляется при наличии фальшпотолка – по запросу потребителя.

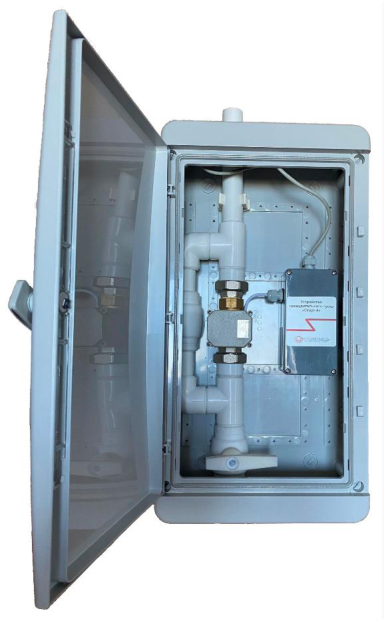

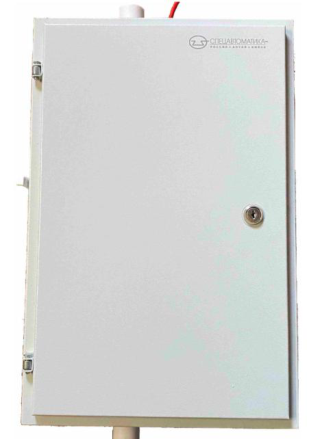

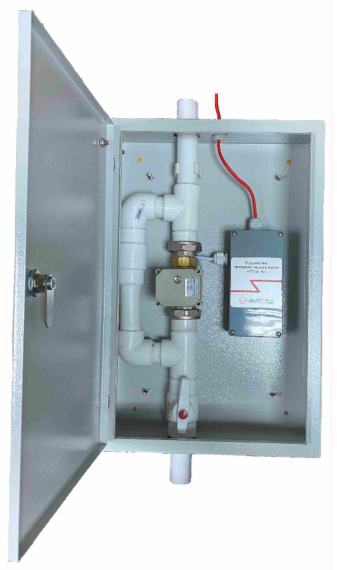

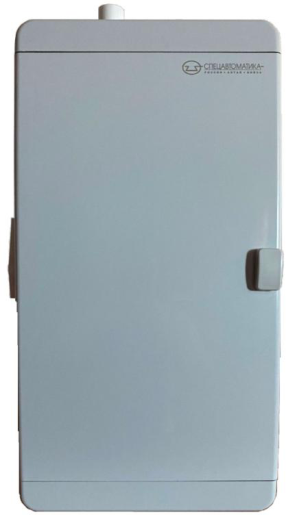

** - для варианта поставки в едином корпусе (шкафу, см. Приложение Д) позиций

4, 8, 9 – по запросу потребителя.

10 Транспортирование и хранение

Условия транспортирования и хранения системы «ГидроЩит» в упаковке для транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150-69.

Система «ГидроЩит» в упаковке предприятия-изготовителя должны транспортироваться любым видом закрытого транспорта (железнодорожные вагоны, закрытые автомашины, контейнеры). При перевозке открытым транспортом, транспортные ящики с изделиями должны быть укрыты водонепроницаемыми материалами.

11 Гарантии изготовителя

Гарантийный срок эксплуатации системы «ГидроЩит» 2 года с момента ввода его

в эксплуатацию. Гарантия не распространяется на элементы питания.

Приложение А

Технические характеристики насадка «ВК-9»

Насадок дренчерный центробежный специальный «ВК-9» предназначен для тушения пожара класса А по ГОСТ 27331-87.

Насадок устанавливается в системе «ГидроЩит» для защиты отдельных помещений или группы помещений в жилых домах или технических помещениях.

Вид используемого огнетушащего вещества – вода.

Монтажное расположение – вертикально, выходным отверстием вниз.

Материал корпуса – полифениленсульфид или латунь.

• Покрытие:

• без покрытия (в обозначении буква «о») – материал корпуса

• полифениленсульфид;

• по требованию заказчика - с декоративным полиэфирным (полиэстеровым)

• покрытием (в обозначении буква «д») – материал корпуса латунь.

• Диаметр выходного отверстия – 9 мм.

Температура эксплуатации насадка - от плюс 5 ºС до плюс 50 ºС.

В таблице А.1 приведены основные технические характеристики насадка «ВК-9».

• Примечание: максимальное рабочее давление перед насадком определяется параметрами хозпитьевого водопровода.

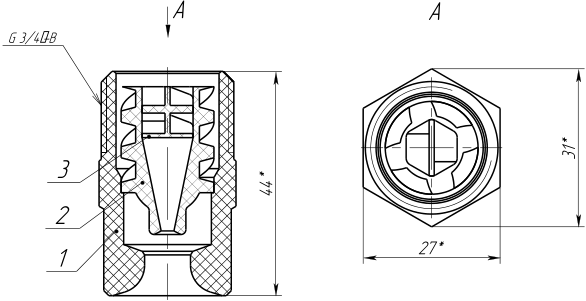

На рисунке А.1 представлена конструктивная схема насадка «ВК-9».

Рисунок А.1 – Конструктивная схема насадка «ВК-9» 1 – корпуc; 2 – завихритель; 3 – вкладыш

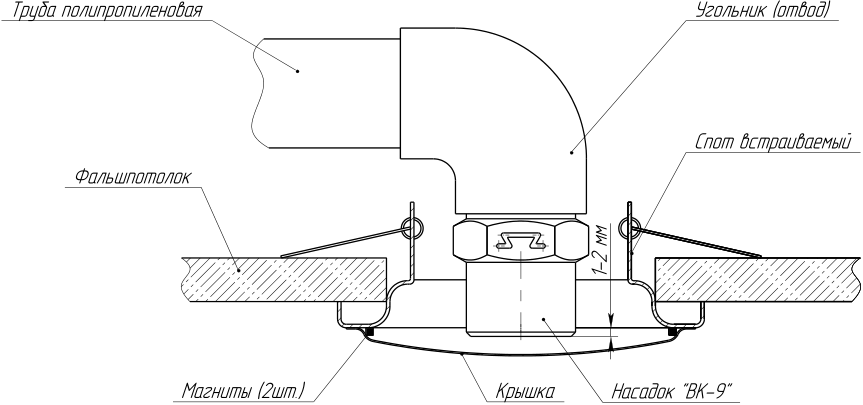

На рисунке А.2 представлена схема монтажа насадка «ВК-9» в фальшпотолок.

Рисунок А.2 – Схема монтажа насадка «ВК-9» в фальшпотолок

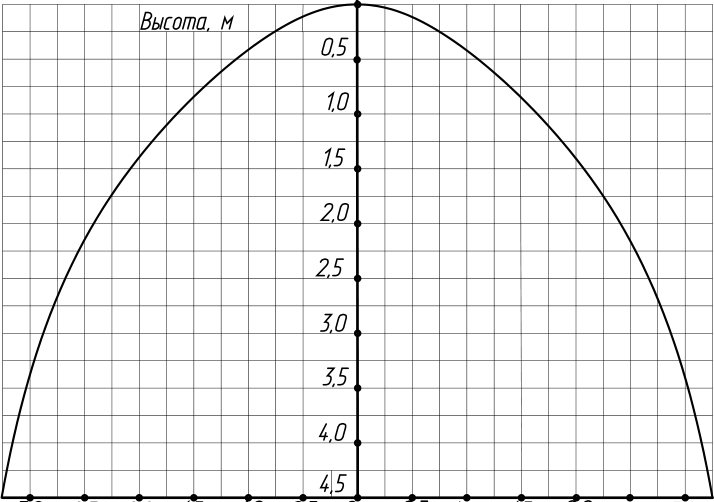

На рисунке А.3 представлена эпюра орошения насадка «ВК-9», которую необходимо учитывать при наличии в помещении препятствий орошению (выступы, балки и пр.).

Рисунок А.3 – Эпюра орошения насадка «ВК-9» при минимальном рабочем давлении перед насадком

Приложение Б

Технические характеристики УПП «Старт-4»

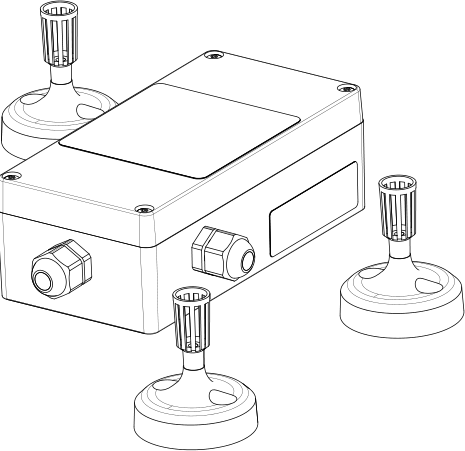

Рисунок Б.1 - Устройство принудительного пуска УПП «Старт-4»

Устройство обнаруживает пожар путём одновременного контроля в четырёх примыкающих зонах скорости нарастания температуры (дифференциальный канал) или порогового (максимального) значения температуры с помощью выносных малоинерционных тепловых сенсоров, устанавливаемых в защищаемом помещении, классифицирует пожарную ситуацию по стадии ее развития уровнями опасности с выдачей во внешние цепи сигналов управления: «Дежурный режим», «Неисправность», «Пожар 1», «Пожар 2» и «Пуск».

Технические характеристики:

• габаритные размеры электронного блока (182×160×55) мм;

• габаритные размеры выносного датчика (70×60×32) мм;

• масса электронного блока не более 0,4 кг;

• масса одного датчика выносного не более 0,03 кг;

• корпус блока обеспечивает степень защиты оболочкой IP54 по ГОСТ 14254-2015;

• питание устройства осуществляется от трех элементов питания напряжением

• 1,5 В типа AA. Время работы в режиме ожидания от литиевой батареи (Ultimate Lithium)

1,5 В типа АА фирмы Energizer составляет не менее 10 лет (при соблюдении нормальных климатических условий по ГОСТ 15150-69);

• потребляемые от источника питания: в «Дежурном режиме» - ток не более 25 мкА; мощность - не более 140 мкВт; в режиме «Контроль», «Пожар 1», «Пожар 2» (кроме «Пуск») - ток не более 20 мА, мощность - не более 110 мВт;

• количество выходов (типа открытый коллектор) для трансляции сигналов во внешние цепи 3 шт. Максимальное коммутируемое напряжение 30 В. Максимальный коммутируемый ток не более 200 мА;

• напряжение управления блокировкой и остановом пуска от 3,5 до 27 В. Внутреннее сопротивление входа не менее 5,6 кОм;

• напряжение управления дистанционным пуском от 3,5 до 5 В. Ток управления: минимальный 0,2 мА; максимальный 40 мА. Внутреннее сопротивление входа: до 5 В – не менее 20 кОм; свыше 5 В – не менее 50 Ом.

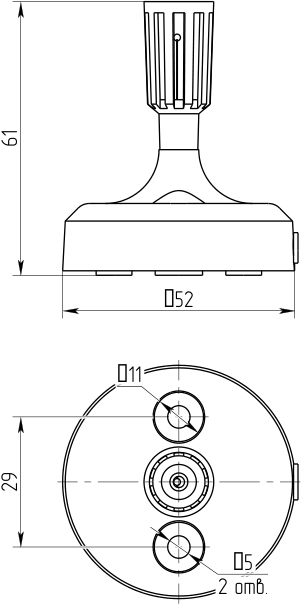

Рисунок Б.2 – Габаритные и установочные размеры выносного теплового сенсора

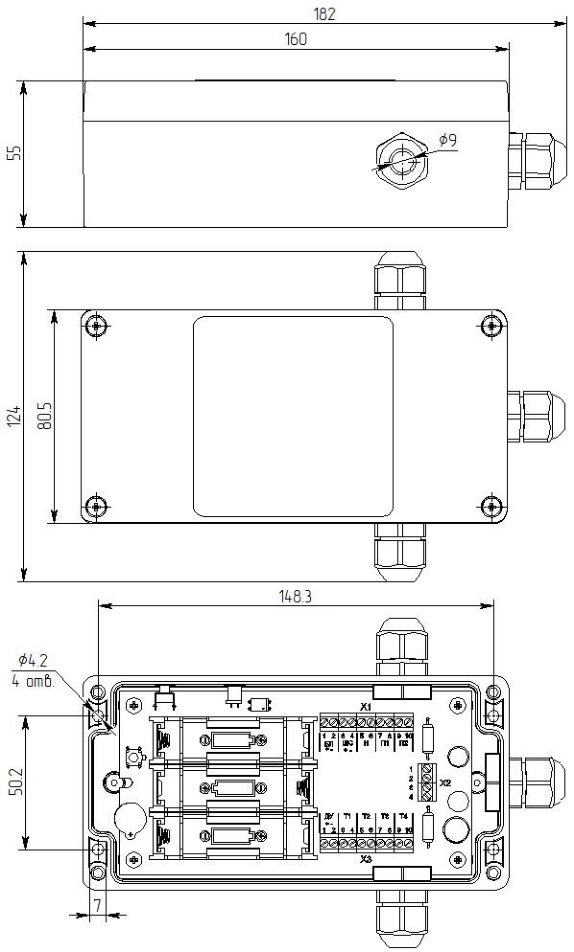

Рисунок Б.3 – Габаритные и установочные размеры электронного блока

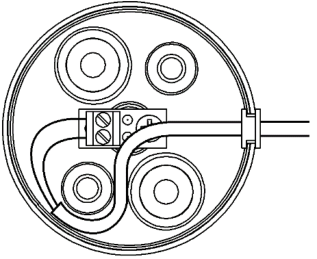

Рисунок Б.4 – Монтаж кабеля в основании теплового сенсора

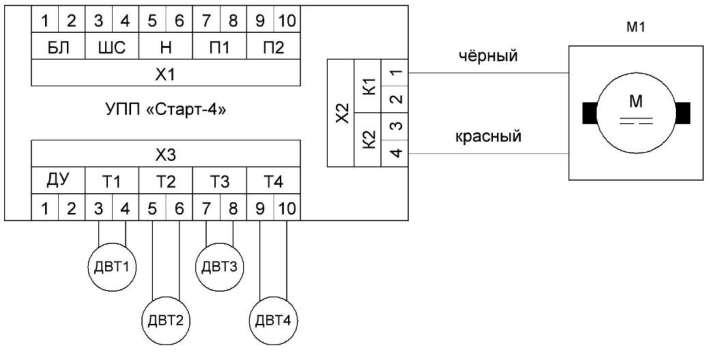

ДВТ – выносной тепловой сенсор; М - кран шаровой с электроприводом.

Рисунок Б.5 – Схема электрическая внешних подключений

N – максимальное количество устройств в шлейфе (зависти от типа ППКОП); Rп1 - добавочный резистор для формирования сигнала «Пожар 1»; Rп2 - добавочный резистор для формирования сигнала «Пожар 2»; Rок – оконечный резистор.

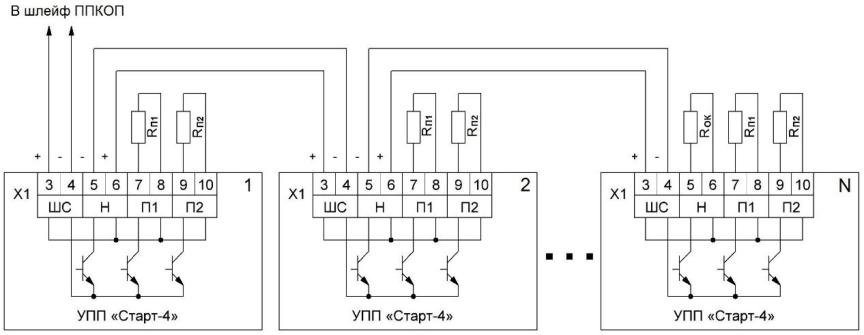

Рисунок Б.6 – Схема подключения нескольких устройств в шлейф пожарной сигнализации ППКОП

Для получения более подробной информации ознакомьтесь с руководством по эксплуатации (ДАЭ 100.453.000 РЭ) на данное изделие.

Приложение В

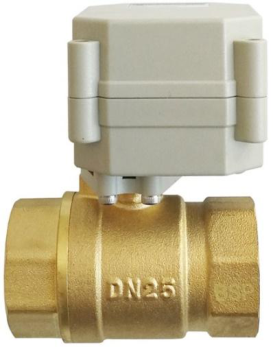

Технические характеристики крана шарового с электроприводом

марки TF25-B2-A DN25

Рисунок В.1 - Кран шаровой с электроприводом марки TF25-B2-A DN25

Технические характеристики:

• габаритные размеры 65×710×111 мм;

• внутренний диаметр: 1'', DN25;

• максимальное рабочее давление: 1.0 МПа;

• материал: латунь;

• температура жидкости: +1 - +95°C;

• температура окружающей среды: -5 – +50 °C;

• время открытия/закрытия: 5 сек;

• рабочая среда: жидкость / воздух;

• рабочий ток: ≤80 мА;

• минимальный ток внешнего питания: 500 мА;

• класс защиты от поражения электрическим током: IP67.

Приложение Д

Внешний вид и габаритные размеры шкафа

Рисунок Д.1 – Внешний вид шкафа в пластиковом исполнении (габаритные размеры шкафа: 560×300×140 мм).

Рисунок Д.2 – Внешний вид шкафа в металлическом исполнении (габаритные размеры

шкафа: 460×300×120 мм).
