Паспорт (Насадок дренчерный «ВК-9», материал – латунь )
Паспорт
НАСАДОК ДРЕНЧЕРНЫЙ ЦЕНТРОБЕЖНЫЙ СПЕЦИАЛЬНЫЙ «ВК-9»
Паспорт
ДАЭ 100.504.000 ПС
1 НАЗНАЧЕНИЕ
1.1 Насадок дренчерный центробежный специальный «ВК-9» (далее – насадок) предназначен для тушения пожара класса А по ГОСТ 27331-87.
Насадок устанавливается в автоматическую систему пожаротушения для защиты от пожара помещений 1-ой группы по СП 485.1311500-2020, а также помещений, которые по степени опасности развития пожара и своему функциональному назначению могут быть отнесены к 1-ой группе помещений: жилые дома, квартиры, апартаменты, коттеджи, дачи, хозяйственные постройки, технические помещения различного назначения и для которых действующими нормами в области пожарной безопасности не требуется в обязательном порядке предусматривать автоматическое тушение.
1.2 Насадок – изделие неразборное и неремонтируемое.
1.3 Вид используемого ОТВ – вода.
1.4 Монтажное расположение – вертикально, выходным отверстием вниз.
1.5 Материал – латунь.
1.6 Покрытие:
-
без покрытия (в обозначении буква «о»);
-
с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).
1.7 Диаметр выходного отверстия – 9 мм.
1.8 По устойчивости к климатическим воздействиям окружающей среды насадок соответствует исполнению В категории размещения 3 по ГОСТ 15150-69 с предельным значением температуры воздуха при эксплуатации от плюс 5 ºС до плюс 50 ºС.
1.9 Пример записи обозначения насадка в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 28.29.22-177-00226827-2021 (в скобках указана маркировка):
– – ДВS0-ЦНд 0,1-G3/4/В3-«ВК-9»-белый (ДSВ-Н ВК-9 – 0,1 - G3/4 дата).
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Технические характеристики представлены в таблице 1.
| Наименование параметра | Значение |
|---|---|
| 1 Рабочее давление, МПа | 0,05 – 0,10 |
| 2 Коэффициент производительности при рабочем давлении 0,1 МПа, дм3/ (с×10×МПа1/2) |
0,1 |
| 3 К-фактор, LPM/bar1/2 | 19 |
| 4 Расход воды при рабочем давлении 0,10 МПа, дм3/с | 0,316 |
|4 Расходводы прирабочемдавлении0,10МПа, дм3/с|0,316|
Продолжение таблицы 1
| 5 Средняя интенсивность орошения*: 1) При давлении 0,05 МПа, дм3/(с×м2): - высота установки насадка 2,5 м, защищаемая площадь 12 м2; - высота установки насадка 3,5 м, защищаемая площадь 16 м2; - высота установки насадка 4,5 м, защищаемая площадь 24 м2. 2) При давлении 0,10 МПа, дм3/(с×м2): - высота установки насадка 2,5 м, защищаемая площадь 16 м2; - высота установки насадка 3,5 м, защищаемая площадь 20 м2; - высота установки насадка 4,5 м, защищаемая площадь 30 м2 |
0,013 0,010 0,007 0,017 0,013 0,010 |
| 6 Присоединительная резьба | G3/4 |
| 7 Масса (полифениленсульфид/латунь), кг, не более | 0,017/0,113 |
| 8 Габаритные размеры (ширина×высота), мм, не более | 31×44 |
| *Предельное отклонение значения средней интенсивности орошения – (±5) %. | |
*Предельное отклонение значения средней интенсивности орошения – (±5) %.
3 УСТРОЙСТВО И УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

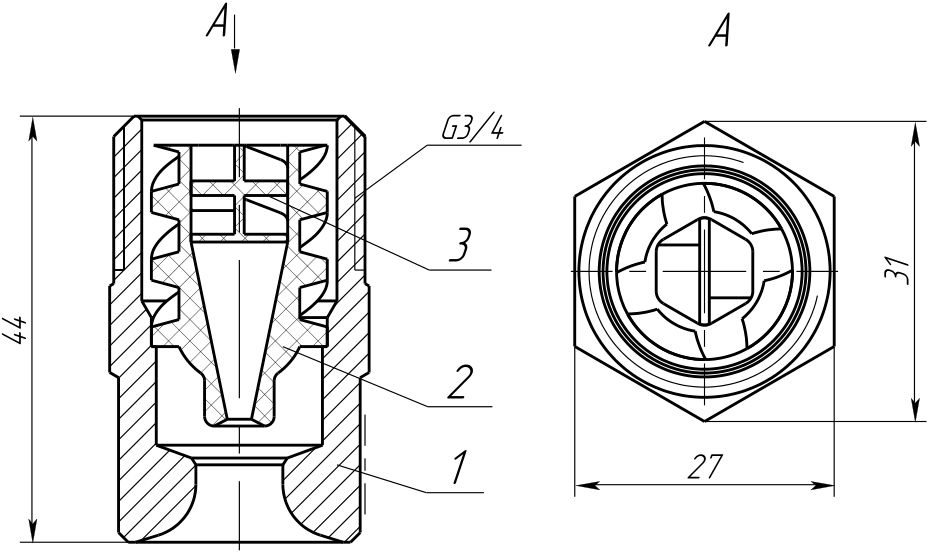

3.1 Насадок включает в себя корпус 1, завихритель 2 и вкладыш 3 (см. рисунок 1).
3.2 Установка насадка производится в соответствии с требованиями назначения.
3.3 Перед установкой насадка следует провести визуальный осмотр:
-
на наличие маркировки;
-
на отсутствие механических повреждений корпуса, присоединительной резьбы;
-
на отсутствие засорения входного и выходного отверстий.
3.4 Герметичность резьбового соединения при монтаже обеспечивается закручиванием насадка в муфту (фитинг) до упора с усилием затяжки 20 Н·м, не более.
– Рисунок 1 Схема насадка
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 Работы, связанные с монтажом и эксплуатацией насадка, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, а также изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.
5 КОМПЛЕКТ ПОСТАВКИ
5.1 Комплект поставки включает в себя: насадок – ______ шт., паспорт – 1 на упаковку.
3 ДАЭ 100.504.000 ПС
6 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
6.1 Насадок ДВS0-ЦН__0,1-G3/4/В3-«ВК-9», партия № __ (№ ТП___) соответствует требованиям ТУ 28.29.22-177-00226827-2021, ГОСТ Р 51043-2002 и признан годным для эксплуатации.
ОТК
___ штамп ОТК _______ личная подпись число, месяц, год
7.1 Насадок упакован в соответствии с требованиями ТУ 28.29.22-177-00226827-2021. Упаковку произвел __ __ ______
__ __ ______ личная подпись расшифровка число, месяц, год
8.1 Транспортирование изделий, упакованных в ящики, должно осуществляться в крытых транспортных средствах любого вида, на любые расстояния в соответствии с правилами, действующими на данный вид транспорта.
8.2 Условия хранения изделий в части воздействия климатических факторов внешней среды по категории размещения 3 по ГОСТ 15150-69, при этом изделия должны храниться в помещении в условиях, исключающих непосредственное влияние на них атмосферных осадков. 8.3 При транспортировании изделий в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.
9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ТУ 28.29.22-177-00226827-2021 при соблюдении потребителем правил эксплуатации, хранения и транспортирования.
– 9.2 Гарантийный срок эксплуатации 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня приемки ОТК.
9.3 Установленный производителем срок службы оросителей – не менее 10 лет с момента ввода в эксплуатацию.
10 ГРАФИКИ ЗАВИСИМОСТИ СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ

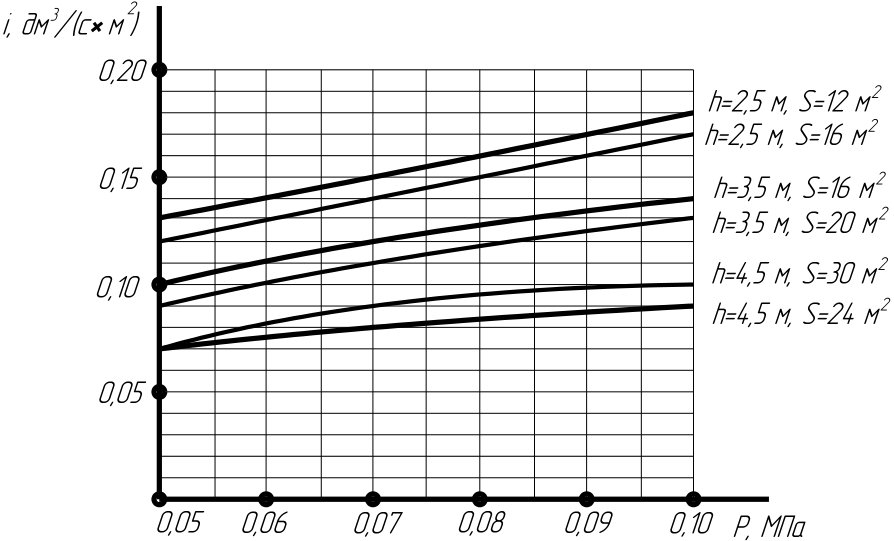

10.1 На рисунке 2 представлены графики зависимости средней интенсивности орошения от давления на различных площадях при различной высоте установки.
– Рисунок 2 Графики зависимости средней интенсивности орошения от давления
11 ЭПЮРЫ ОРОШЕНИЯ
11.1 На рисунке 3 представлены эпюры орошения насадка «ВК-9» при установке на различных высотах при подаче минимального и максимального давления.
– Рисунок 3 Эпюры орошения насадка «ВК-9»
Сертификат соответствия № РОСС RU.32671.04АЛЯ0ОС008.С00552 действителен по 07.08.2029 г. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
