Руководство по монтажу и эксплуатации («ГидроЩит»)

Автоматическая система пожаротушения для защиты жилого сектора «ГидроЩит»

Руководство по монтажу и эксплуатации ДАЭ 100.449.000 РЭ

Бийск 2022 г.

1 Область применения автоматической системы пожаротушения для защиты жилого сектора «ГидроЩит»

Автоматическая система пожаротушения для защиты жилого сектора «ГидроЩит» (далее – система) применяется для обнаружения и защиты от пожара помещений, которые по степени опасности развития пожара и своему функциональному назначению могут быть отнесены к 1-ой группе помещений по СП 485.1311500: мотели, жилые дома, квартиры, апартаменты, коттеджи, дачи, хозяйственные постройки, технические помещения различного назначения, для которых действующими нормами в области пожарной безопасности не требуется в обязательном порядке предусматривать автоматическое пожаротушение (геометрические размеры защищаемых помещений должны соответствовать таблице 1, п. 5.1).

Одна система «ГидроЩит» предназначена для защиты одного помещения. Количество систем «ГидроЩит» на объекте в целом не регламентируется.

Система «ГидроЩит» устанавливается на хозяйственно-питьевой водопровод и предназначена для защиты помещений с положительными температурами (выше 5 °С).

2 Состав автоматической системы пожаротушения для защиты жилого сектора «Гид-

роЩит»

В состав системы «ГидроЩит» входят:

• насадок «ВК-9» - осуществляет выпуск и распределение воды в защищаемом помещении для тушения возгорания (технические характеристики насадка «ВК-9» представлены в Приложении А);

• устройство принудительного пуска УПП «Старт-4» (далее УПП «Старт-4») - осуществляет обнаружение пожара в защищаемом помещении (технические характеристики УПП «Старт-4» представлены в приложении Б);

• крана шарового с электроприводом марки TF25-B2-A DN25 (далее кран КШэ) - осуществляет подачу воды к насадку в автоматическом режиме (технические характеристики крана представлены в приложении В);

• кран шаровой 1б27п DN25 (далее кран шаровой КШ1) - в ручном режиме осуществляет перекрытие линии подачи воды через КШ1 и КШэ;

• кран шаровой 1б27п DN25 (далее кран шаровой КШ2) - в ручном режиме осуществляет подачу воды к насадку через обводную линию;

• трубопроводы, фитинги (в комплект поставки не входят).

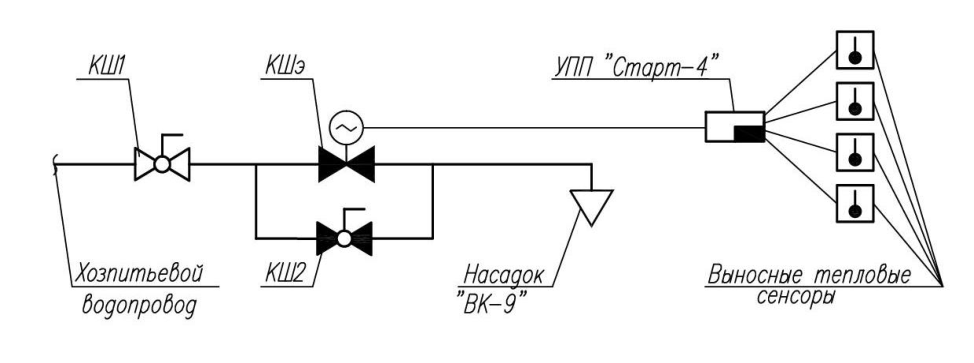

Функциональная схема системы «ГидроЩит» представлена на рисунке 1.

Рисунок 1 – Схема функциональная системы «ГидроЩит»

3 Основные технические характеристики автоматической системы пожаротушения жилого сектора «ГидроЩит»

3.1 Площадь и размеры защищаемых помещений, в зависимости от высоты установки насадка «ВК-9», приведены в таблице 1.

3.2 Минимальное давление в хозяйственно-питьевом водопроводе, необходимое для работы системы «ГидроЩит» - 2,5 атм (0,25 МПа).

Примечания:

1. Для определения фактического значения давления в точке подключения системы «ГидроЩит» к водопроводу допускается установка манометра.

2. Если фактическое значение давления в точке подключения менее 2,5 атм (0,25 МПа), требуется установка повысительного насоса в хозяйственно-питьевой водопровод.

3.3 Внутренний диаметр питающих и распределительных трубопроводов – не менее 25 мм.

3.4 Для установки системы «ГидроЩит» необходимо использовать трубы неметаллические (пластмассовые, композиционные или металлопластиковые) при условии их соответствия требованиям пожаростойкости по ГОСТ Р 58832.

4 Принцип работы автоматической системы пожаротушения для защиты жилого сек-

тора «ГидроЩит»

4.1 В дежурном режиме УПП «Старт-4» в составе системы «ГидроЩит» обнаруживает возгорание в защищаемом помещении путём контроля скорости нарастания температуры (дифференциальный канал) и порогового (максимального) значения температуры с помощью разнесенных по помещению малоинерционных тепловых сенсоров, классифицирует пожарную ситуацию по стадии ее развития уровнями опасности с выдачей во внешние цепи сигналов управления: «Дежурный режим», «Неисправность», «Пожар 1», «Пожар 2» и «Пуск».

4.2 УПП «Старт-4» обеспечивает автономное автоматическое управление (открытие/закрытие) краном КШэ с контролем исправности данной цепи.

4.3 При обнаружении изменений температуры в защищаемом помещении, характерных возникновению пожара, УПП «Старт-4» устанавливает соответствующие уровни пожарной опасности:

• «Дежурный режим» («Пожарная опасность отсутствует»);

• «Пожар 1» («Тревога»);

• «Пожар 2» («Возгорание обнаружено»).

4.4 В случае обнаружения пожара в защищаемом помещении (если скорость нарастания температуры или предельно допустимая температура в защищаемом помещении превысили заданные значения), УПП «Старт-4» воспроизводит прерывистый звуковой и прерывистый световой сигнал «Пожар 2» и формирует управляющий сигнал «Пуск» на электрический привод крана КШэ.

Предельно допустимая температура срабатывания УПП «Старт-4» является настраиваемым параметром и выбирается из ряда: плюс 57 ºС (минимальная), плюс 62 ºС, плюс 72 ºС, плюс 90 ºС (максимальная).

4.5 После открытия крана КШэ осуществляется подача воды по трубопроводу к насадку «ВК-9», установленному в защищаемом помещении. Время тушения составляет 20 минут, после че-

ЗАО «ПО «Спецавтоматика»

го кран КШэ автоматически закрывается, кроме того возможен ручной останов путем закрытия шарового крана КШ1.

4.6 При визуальном обнаружении возгорания в защищаемом помещении, до момента автоматического запуска системы «ГидроЩит», предусмотрен ручной запуск установки путем открытия крана шарового КШ2.

5 Монтаж и настройка автоматической системы пожаротушения для защиты жилого сектора «ГидроЩит»

5.1 Прокладку трубопровода от хозяйственно-питьевого водопровода до насадка выполнить в соответствии с индивидуальной планировкой объекта. Шаг крепления трубопроводов - не более 2-х метров.

5.2 Насадок «ВК-9» установить на трубопроводе по центру защищаемого помещения в соответствии с рисунком Г.1 Приложения Г.

Для обеспечения неподвижной фиксации насадка на трубопроводе установить на расстоянии 5-10 см от него жесткую неподвижную опору (кронштейн, хомут, подвес).

Перед установкой насадка произвести его осмотр на отсутствие механических повреждений корпуса и присоединительной резьбы. Запрещается устанавливать поврежденные насадки.

При установке насадка «ВК-9» необходимо обеспечить герметичность резьбового соединения путем закручивания насадка в муфту (фитинг) до упора с усилием затяжки не более 20 Н·м.

5.3 Для скрытой установки насадка «ВК-9» в конструкцию фальшпотолка рекомендуется использовать стандартный встраиваемый спот для монтажа точечных светильников совместно с декоративной магнитной крышкой. Схема монтажа насадка «ВК-9» в конструкцию фальшпотолка представлена на рисунке А.2 Приложения А.

5.4 Кран КШэ и краны шаровые КШ1, КШ2 рекомендуется установить на трубопроводе у входа внутри защищаемого помещения. Установка крана КШэ и кранов шаровых КШ1, КШ2 допускается вне защищаемого помещения, на усмотрение потребителя.

5.5 Электронный блок УПП «Старт-4» установить в доступном для обслуживания и визуального контроля месте. Габаритные и установочные размеры электронного блока приведены на рисунке Б.3 приложения Б.

5.6 В случае поставки КШэ, КШ1, КШ2 и электронного блока УПП «Старт-4» в едином корпусе (шкафу), шкаф рекомендуется установить у входа внутри защищаемого помещения. Внешний вид и габариты шкафа приведены в Приложении Д.

5.7 Выносные тепловые сенсоры УПП «Старт-4» установить равномерно по площади защищаемого помещения на перекрытии или на фальшпотолке в соответствии с рисунком Г.1 Приложения Г. Габаритные и установочные размеры выносного сенсора приведены на рисунке Б.2 приложения Б.

5.8 Для включения выносных тепловых сенсоров в блок УПП «Старт-4» необходимо отрезать кабели нужной длины, уложить их в основания датчиков и подключить к клеммникам (рекомендуемая прокладка кабеля в основании сенсора представлена на рисунке Б.4 Приложения Б).

5.9 Подключить кабели от выносных сенсоров и крана КШэ к электронному блоку УПП «Старт-4» согласно схеме, приведенной на рисунке Б.5 в Приложении Б.

В случае нехватки длины кабелей, электрическое соединение произвести с помощью проходной клеммы и дополнительного кабеля.

Рекомендуемый тип кабеля для подключения выносных сенсоров и крана КШэ - КСВВнг(А)-LS 2х0,5.

Максимальный диаметр оболочки кабеля, вводимого через герметичный ввод УПП «Старт4», не более 9 мм.

5.10 Система «ГидроЩит» предусматривает возможность подключения к интегрированным системам охраны, а также к системам типа «умный дом» или автоматическим установкам пожарной сигнализации. Подключение осуществляется посредством гальванических транзисторных ключей ШС, Н, П1, П2 УПП «Старт-4», при подключении которых требуется соблюдение полярности.

На рисунке Б.6 Приложения Б представлена схема подключения нескольких УПП «Старт-4» в шлейф пожарной сигнализации прибора приемно-контрольного.

5.11 Для постановки системы «ГидроЩит» в дежурный режим необходимо:

• перевести кран шаровой КШ2 в положение «Закрыто»;

• перевести кран шаровой КШ1 в положение «Открыто»;

ЗАО «ПО «Спецавтоматика»

• включить устройство УПП «Старт-4» путем нажатия на кнопку «Вкл./Выкл./Контроль» длительностью не менее 1 с. Включение устройства УПП «Старт-4» происходит с сопровождением однотонального непрерывного звукового сигнала в течение 1 с.

Примечание: УПП «Старт-4» в составе системы «ГидроЩит» поставляется с установленными заводскими настройками и дополнительного программирования не требует.

6 Эксплуатация автоматической системы пожаротушения для защиты жилого сектора «ГидроЩит»

6.1 Для проверки работоспособности смонтированной системы «ГидроЩит» необходимо:

• проверить положение кранов шаровых в соответствии с п. 7.10;

• если УПП «Старт-4» выключено, включить его путем нажатия на кнопку длительностью не менее 1 с. Включение УПП «Старт-4» произойдет с сопровождением однотонального непрерывного звукового сигнала в течение 1 с;

• нажать кнопку длительностью не менее 1 с. По ответному светозвуковому сигналу устройства убедиться в исправности элементов питания, цепей тепловых сенсоров и цепи управления краном КШэ;

• в случае обнаружения неисправностей принять меры по их устранению (см. п.8.2).

6.2 УПП «Старт-4» в составе системы «ГидроЩит» выдает соответствующие светозвуковые сигналы, отображающие основные режимы его работы. Типы сигналов, их описание и методы устранения возможных неисправностей приведены в таблице 2.

6.3 В дежурном режиме УПП «Старт-4» выдаёт один световой сигнал один раз в 4 с, что свидетельствует о его исправной работе.

6.4 УПП «Старт-4» автоматически выполняет проверку исправности элементов питания, цепей тепловых сенсоров и цепей запуска, а при наличии неисправности периодически (примерно через 2 минуты) выдаёт соответствующий светозвуковой сигнал «Неисправность» согласно таблице 2.

68.5 Для ручной проверки исправности элементов питания, цепей выносных датчиков и цепей запуска необходимо нажать на кнопку длительностью не менее 1 с. В зависимости от их состояния выдается один из следующих однотональных светозвуковых сигналов, указанных в таблице 2.

6.6 УПП «Старт-4» дублирует свое состояние («Дежурный режим», «Неисправность», «Пожар 1», «Пожар 2» и «Пуск») с помощью встроенных выходных винтовых разъёмов для подключения устройства к шлейфу пожарной сигнализации или к другим инженерным системам.

6.7 При обнаружении возгорания в защищаемом помещении система «ГидроЩит» запускается автоматически. При визуальном обнаружении возгорания в защищаемом помещении до мо-

ЗАО «ПО «Спецавтоматика»

мента автоматического запуска системы «ГидроЩит», предусмотрен ручной запуск устройства путем открытия шарового крана КШ2.

6.8 Выключается УПП «Старт-4» путём длительного нажатия на кнопку (не менее 6 с), при этом сначала устройством производится проверка на исправность цепей с выдачей коротких однотональных светозвуковых сигналов, указанных в таблице 2, с последующим однотональным звуковым сигналом длительностью 3 с.

6.9 Для периодического технического обслуживания системы «ГидроЩит» необходимо:

• 1) один раз в шесть месяцев производить осмотр насадка «ВК-9», крана КШэ, кранов шаро-

• вых КШ1 и КШ2 и трубопроводов на предмет наличия течей;

• 2) один раз в шесть месяцев проверять состояние элементов батареи питания УПП «Старт-4»

• в соответствии с п.п. 6.4-6.5 и, при необходимости, их заменить. Для этого необходимо:

• отключить питание УПП «Старт-4»;

• открутить винты крепления верхней крышки;

• снять верхнюю крышку;

• вынуть элементы питания и установить, соблюдая полярность, новые;

• собрать устройство в обратной последовательности.

Внимание! На выносные сенсоры не должен быть направлен воздушный поток от работающих тепловых вентиляторов и кондиционеров, или иных источников тепла.

7 Комплект поставки автоматической системы пожаротушения для защиты жилого сектора «ГидроЩит»

Комплект поставки системы «ГидроЩит» приведен в таблице 3.

• - поставляется при наличии фальшпотолка – по запросу потребителя.

** - для варианта поставки в едином корпусе (шкафу, см. Приложение Д) позиций 4, 8, 9 – по запросу потребителя.

8 Транспортирование и хранение

Условия транспортирования и хранения системы «ГидроЩит» в упаковке для транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150-69.

Система «ГидроЩит» в упаковке предприятия-изготовителя должны транспортироваться любым видом закрытого транспорта (железнодорожные вагоны, закрытые автомашины, контейнеры). При перевозке открытым транспортом, транспортные ящики с изделиями должны быть укрыты водонепроницаемыми материалами.

9 Гарантии изготовителя

Гарантийный срок эксплуатации системы «ГидроЩит» 2 года с момента ввода его в эксплуатацию. Гарантия не распространяется на элементы питания.

Приложение А

Технические характеристики насадка «ВК-9»

Насадок дренчерный центробежный специальный «ВК-9» предназначен для тушения пожара класса А по ГОСТ 27331-87.

Насадок устанавливается в системе «ГидроЩит» для защиты отдельных помещений или группы помещений в жилых домах или технических помещениях.

Вид используемого огнетушащего вещества – вода.

• Монтажное расположение – вертикально, выходным отверстием вниз.

• Материал корпуса – полифениленсульфид или латунь. Покрытие:

• без покрытия (в обозначении буква «о») – материал корпуса полифениленсульфид;

• по требованию заказчика - с декоративным полиэфирным (полиэстеровым) покрыти-

• ем (в обозначении буква «д») – материал корпуса латунь.

Диаметр выходного отверстия – 9 мм.

Температура эксплуатации насадка - от плюс 5 ºС до плюс 50 ºС.

В таблице А.1 приведены основные технические характеристики насадка «ВК-9».

• Примечание: максимальное рабочее давление перед насадком определяется параметрами

• хозпитьевого водопровода.

На рисунке А.1 представлена конструктивная схема насадка «ВК-9».

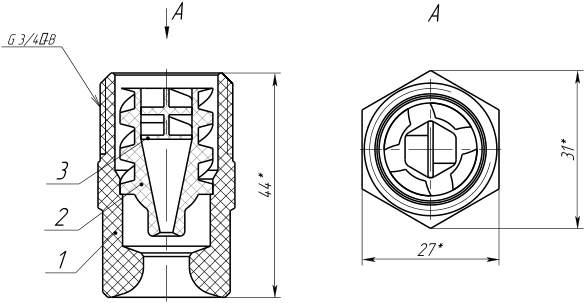

Рисунок А.1 – Конструктивная схема насадка «ВК-9» 1 – корпуc; 2 – завихритель; 3 – вкладыш

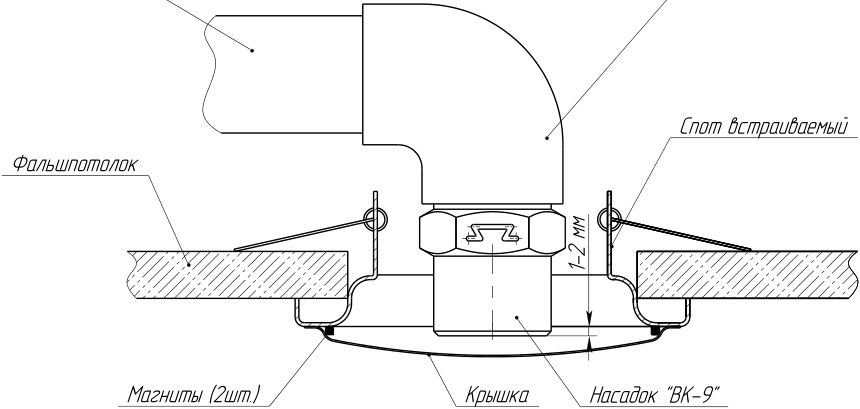

На рисунке А.2 представлена схема монтажа насадка «ВК-9» в фальшпотолок.

ЗАО «ПО «Спецавтоматика» Труба полипропиленовая

Угольник (отвод)

Рисунок А.2 – Схема монтажа насадка «ВК-9» в фальшпотолок

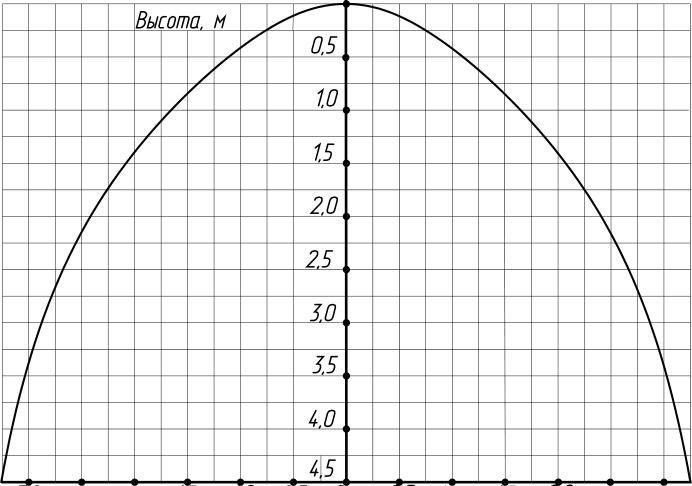

На рисунке А.3 представлена эпюра орошения насадка «ВК-9», которую необходимо учитывать при наличии в помещении препятствий орошению (выступы, балки и пр.).

Рисунок А.3 – Эпюра орошения насадка «ВК-9» при минимальном рабочем давлении перед насадком

Приложение Б

Технические характеристики УПП «Старт-4»

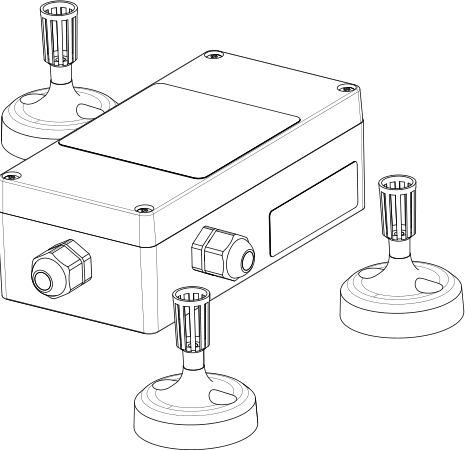

Рисунок Б.1 - Устройство принудительного пуска УПП «Старт-4»

Устройство обнаруживает пожар путём одновременного контроля в четырёх примыкающих зонах скорости нарастания температуры (дифференциальный канал) или порогового (максимального) значения температуры с помощью выносных малоинерционных тепловых сенсоров, устанавливаемых в защищаемом помещении, классифицирует пожарную ситуацию по стадии ее развития уровнями опасности с выдачей во внешние цепи сигналов управления: «Дежурный режим», «Неисправность», «Пожар 1», «Пожар 2» и «Пуск».

Технические характеристики:

• габаритные размеры электронного блока (182×160×55) мм;

• габаритные размеры выносного датчика (70×60×32) мм;

• масса электронного блока не более 0,4 кг;

• масса одного датчика выносного не более 0,03 кг;

• корпус блока обеспечивает степень защиты оболочкой IP54 по ГОСТ 14254-2015;

• питание устройства осуществляется от трех элементов питания напряжением 1,5 В типа AA. Время работы в режиме ожидания от литиевой батареи (Ultimate Lithium) 1,5 В типа АА фирмы Energizer составляет не менее 10 лет (при соблюдении нормальных климатических условий по ГОСТ 15150-69);

• потребляемые от источника питания: в «Дежурном режиме» - ток не более 25 мкА; мощность - не более 140 мкВт; в режиме «Контроль», «Пожар 1», «Пожар 2» (кроме «Пуск») - ток не более 20 мА, мощность - не более 110 мВт;

• количество выходов (типа открытый коллектор) для трансляции сигналов во внешние цепи 3 шт. Максимальное коммутируемое напряжение 30 В. Максимальный коммутируемый ток не более 200 мА;

• напряжение управления блокировкой и остановом пуска от 3,5 до 27 В. Внутреннее сопротивление входа не менее 5,6 кОм;

• напряжение управления дистанционным пуском от 3,5 до 5 В. Ток управления: минимальный 0,2 мА; максимальный 40 мА. Внутреннее сопротивление входа: до 5 В – не менее 20 кОм; свыше 5 В – не менее 50 Ом.

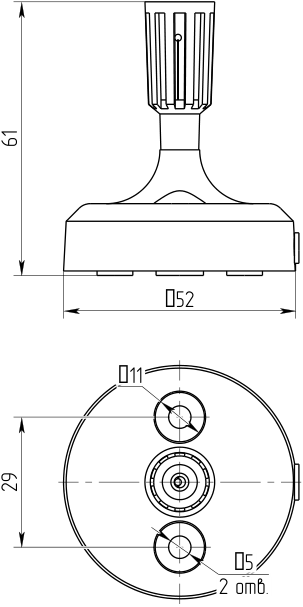

Рисунок Б.2 – Габаритные и установочные размеры выносного теплового сенсора

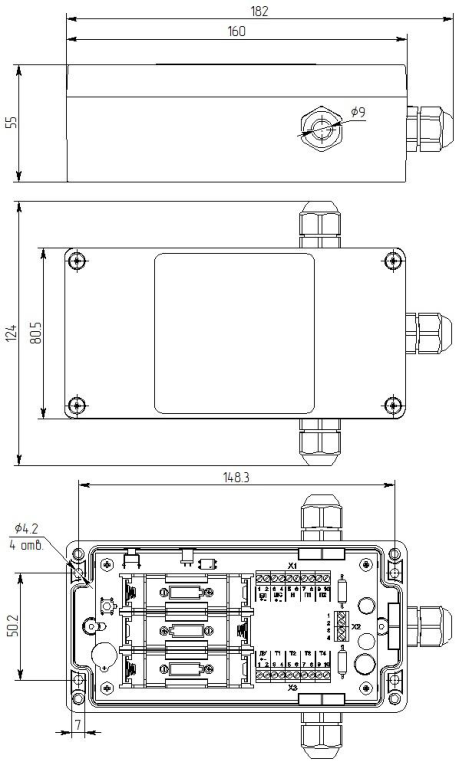

Рисунок Б.3 – Габаритные и установочные размеры электронного блока

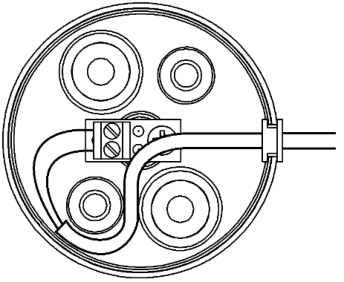

Рисунок Б.4 – Монтаж кабеля в основании теплового сенсора

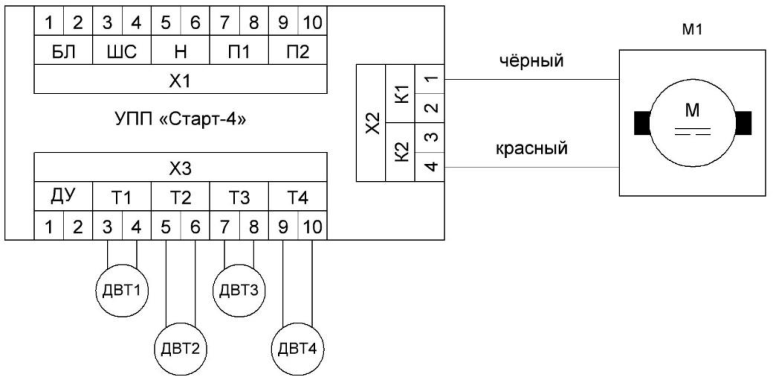

ДВТ – выносной тепловой сенсор; М - кран шаровой с электроприводом. Рисунок Б.5 – Схема электрическая внешних подключений

N – максимальное количество устройств в шлейфе (зависти от типа ППКОП); Rп1 - добавочный резистор для формирования сигнала «Пожар 1»; Rп2 - добавочный резистор для формирования сигнала «Пожар 2»; Rок – оконечный резистор.

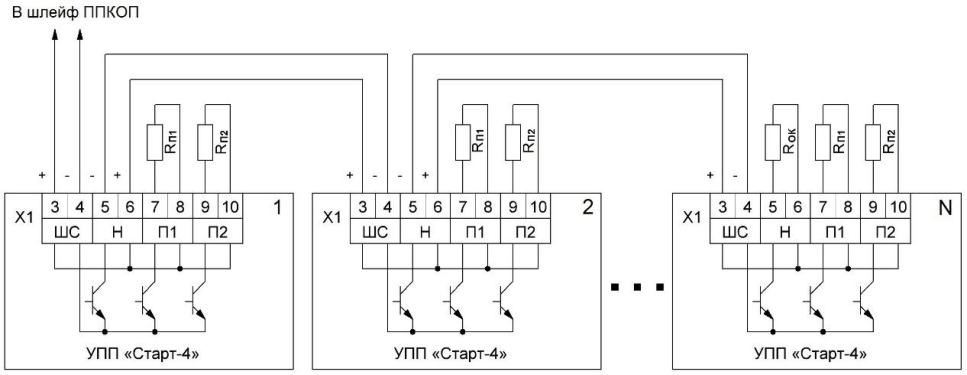

Рисунок Б.6 – Схема подключения нескольких устройств в шлейф пожарной сигнализации ППКОП

Приложение В

Технические характеристики крана шарового с электроприводом

марки TF25-B2-A DN25

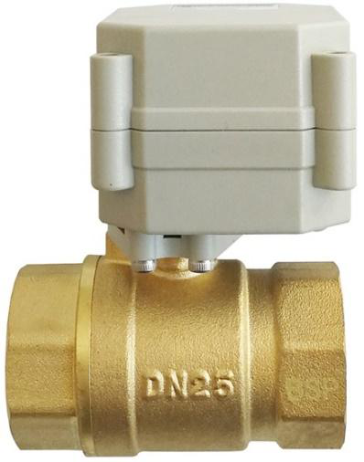

Рисунок В.1 - Кран шаровой с электроприводом марки TF25-B2-A DN25

Технические характеристики:

• габаритные размеры 65×710×111 мм;

• внутренний диаметр: 1'', DN25;

• максимальное рабочее давление: 1.0 МПа;

• материал: латунь;

• температура жидкости: +1 - +95°C;

• температура окружающей среды: -5 – +50 °C;

• время открытия/закрытия: 5 сек;

• рабочая среда: жидкость / воздух;

• рабочий ток: ≤80 мА;

• минимальный ток внешнего питания: 500 мА;

• класс защиты от поражения электрическим током: IP67.

Приложение Г

План расположения элементов автоматической системы пожаротушения жилого сек-

тора «ГидроЩит»

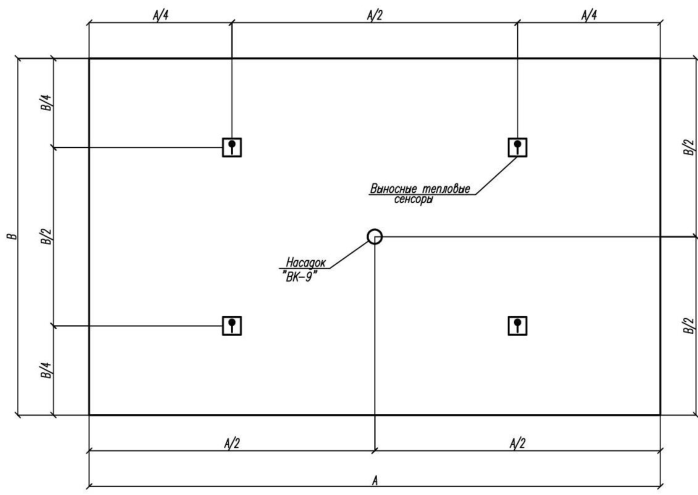

Рисунок Г.1 – План размещения насадка «ВК-9» и выносных датчиков в защищаемом помещении

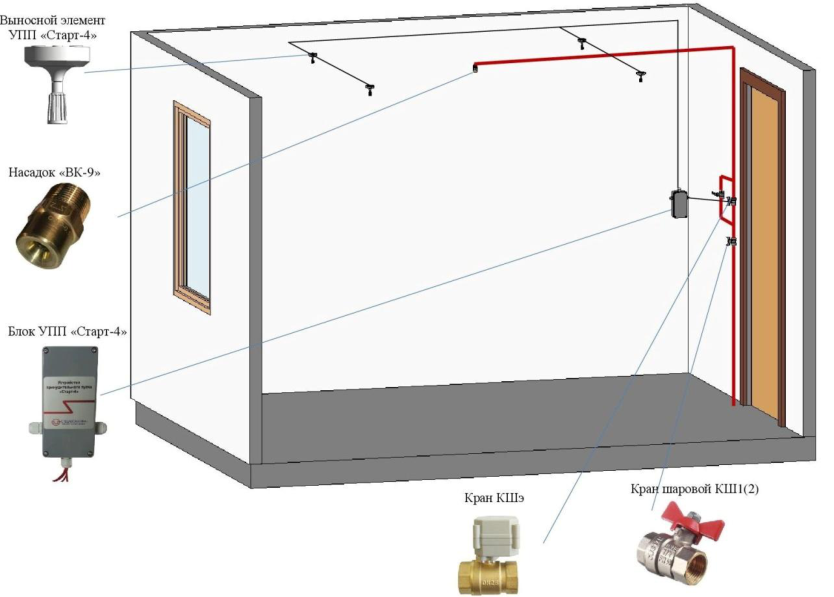

Рисунок Г.2 – Пример расположения элементов системы «ГидроЩит» в защищаемом помещении

Приложение Д

Внешний вид и габаритные размеры шкафа

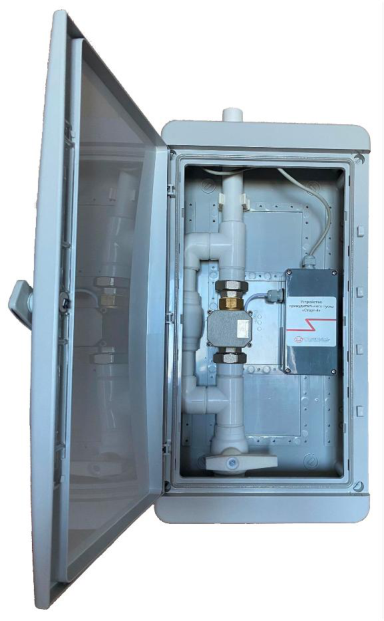

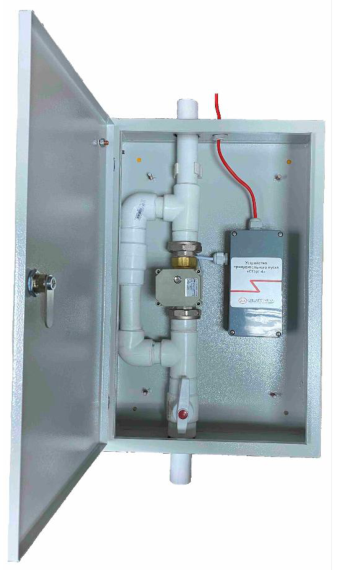

Рисунок Д.1 – Внешний вид шкафа в пластиковом исполнении (габаритные размеры шкафа: 560×300×140 мм).

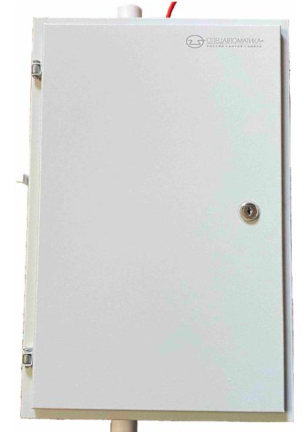

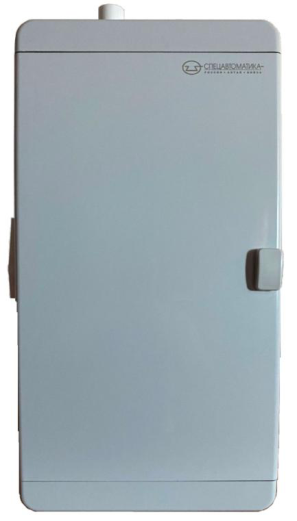

Рисунок Д.2 – Внешний вид шкафа в металлическом исполнении

(габаритные размеры шкафа: 460×300×120 мм)
