Паспорт («Бия-С»)

ОПОВЕЩАТЕЛЬ

ОХРАННО-ПОЖАРНЫЙ КОМБИНИРОВАННЫЙ «БИЯ-С»

ПАСПОРТ

ДАЭ 100.130.000 ПС

Бийск 2026

1 ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

1.1 Оповещатель охранно-пожарный комбинированный «Бия-С» (далее – оповещатель) предназначен для выдачи световых и звуковых сигналов. Оповещатель выпускается в нескольких модификациях (модель с порядковым номером).

1.2 По устойчивости к климатическим воздействиям оповещатель соответствует исполнению УХЛ1, ОМ2 по ГОСТ 15150-69, но для работы при температуре от минус 40 до плюс 50 °С и относительной влажности 98 % при температуре плюс 25 °С.

1.3 Оповещатель соответствует требованиям ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».

1.4 Оповещатель – экологически чистое изделие и вредного воздействия на окружающую среду не оказывает.

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1 Питание оповещателя осуществляется от источника информационного сигнала постоянного тока напряжением:

12 В (модель 3);

• 9-27 В (модель 1/12).

2.2 Потребляемая мощность оповещателя приведена в таблице 1.

2.3 Уровень звукового давления, развиваемый оповещателем на расстоянии 1 м по оси, дБ, не менее:

85 (модель 1/12);

95 (модель 3).

2.4 Допустимая продолжительность непрерывного звукового оповещения в аварийном режиме – не более 24 ч.

2.5 Степень защиты оболочкой – IP54 по ГОСТ 14254-2015.

2.6 Масса оповещателя – не более 0,3 кг.

2.7 Оповещатель – изделие восстанавливаемое, ремонтопригодное, многоразового действия,

• обслуживаемое.

2.8 Средний (установленный) срок службы оповещателя – 10 лет.

3 КОМПЛЕК ПОСТАВКИ

3.1 В комплект поставки входят:

• оповещатель Бия-С;

• планка;

• паспорт Бия-С ДАЭ 100.130.000 ПС.

4 УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

4.1 Внешний вид, габаритные и присоединительные размеры оповещателя приведены в приложении Б. Исполнения оповещателя приведены в таблице 2.

4.2 Звуковой и световой оповещатели работают по командам, получаемым по информационному питающему шлейфу от приборов и (или) станций охранной и пожарной сигнализации.

5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.1 К работе по монтажу, установке, проверке, обслуживанию и эксплуатации оповещателя должны допускаться лица, имеющие необходимую квалификацию, прошедшие инструктаж по технике безопасности и изучившие данный паспорт.

6 РАЗМЕЩЕНИЕ И МОНТАЖ

6.1 Оповещатель согласно СП 484.1311500.2020, СП 3.13130.2009 размещается на стенах или других конструкциях помещений, в местах удобных для визуального и звукового контроля, на высоте – не менее 2,5 м. При эксплуатации вне помещений предпочтительна установка оповещателя под козырек или навес для контрастного восприятия светового сигнала.

6.2 Инструкция по монтажу приведена в приложении Б настоящего паспорта.

7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

7.1 Оповещатель охранно-пожарный комбинированный «Бия-С» модель__ партия N_______ соответствует техническим условиям ТУ 26.30.50-181-00226827-2021 и признан годным для эксплуатации.

Дата приемки__ ОТК__

8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

8.1 Гарантийный срок эксплуатации оповещателя – 30 месяцев со дня ввода его в эксплуатацию при соблюдении условий и правил его хранения, транспортирования, монтажа и эксплуатации. В гарантийный срок не входит время хранения на складе, если оно не превышает 6 месяцев со дня отгрузки.

9 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ 9.1 Оповещатель охранно-пожарный комбинированный «Бия-С» модель______ упакован согласно требованиям, предусмотренным техническими условиями ТУ 26.30.50-181-00226827-2021.

Дата упаковки ___ Упаковку произвёл _____

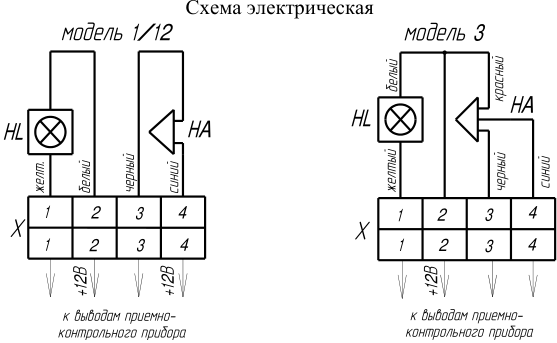

Приложение А (обязательное)

Подключение модели 3:

• положительный вывод источника информационного сигнала подключается к клемме 2;

• для получения 1-го тревожного сигнала (звонок) отрицательный вывод источника информационного сигнала

• подключается к клемме 3;

• для получения 2-го тревожного сигнала (сирена) отрицательный вывод источника информационного сигнала

• подключается к клемме 4;

• для получения 3-го тревожного сигнала (трель) отрицательный вывод источника информационного сигнала подключается к клеммам 3 и 4.

Для снижения тока потребления светового оповещателя резисторы устанавливать последовательно в цепь клем-

мы 1.

Приложение Б (обязательное) модель1/12, модель 3

Последовательность проведения монтажа:

• открутить винт (1), повернуть оповещатель плафоном (2) вниз;

• кронштейн (3) укрепить на опоре с помощью шурупов, дюбелей или гвоздей, в зависимости от материала опо-

ры;

• снять заднюю крышку (4), открутив три винта;

• подвести, продев через сальник (втулку), провода к клеммной колодке и произвести их монтаж. Сечение про-

• вода – ≤2,5 мм[2] , диаметр кабеля для сальника – 3,5-7 мм, для втулки – 2-9,5 мм;

• закрыть крышку, закрепить корпус оповещателя на кронштейне, при необходимости отрегулировав угол наклона при помощи планки (5). Излишнюю длину планки удалить или отогнуть.

Оповещатель «Бия-С» изготовлен согласно требованиям ТУ 26.30.50-181-00226827-2021. Качество и безопасность изделия подтверждены сертификатами: Сертификат соответствия № ЕАЭС RU C-RU.АБ03.В.00047/21, действителен по 23.09.2026 г. Декларация о соответствии ЕАЭС N RU Д-RU.РА03.В.19018/23, действителен по 12.04.2028 г. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

АДРЕС ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ:

659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10, ЗАО «ПО «Спецавтоматика».

КОНТАКТНЫЕ ТЕЛЕФОНЫ:

отдел продаж – (3854) 44-90-42; консультация по техническим вопросам – (3854) 44-91-14 8-800-2008-208 (звонок по России бесплатный)
