Этикетка (Устройство углубленного монтажа оросителей (распылителей)) L=28
ДокументОКПД2 28.29.22
Устройство углубленного монтажа оросителей (распылителей) L28 ЭТИКЕТКА
ДАЭ 100.285.000 ЭТ
1 ОБЩИЕ СВЕДЕНИЯ
1.1 Устройство предназначено для использования совместно с оросителями (распылителями) спринклерными и дренчерными:
-
СВО0-РН(о)д0,35(0,42; 0,47; 0,60)-R½/Р57(68).В3- «СВН-10(К80, 12, К115)» ;
-
СУО0-РН(о)д0,42(0,60)-R1/2/Р57(68).В3- «SSP-К80(К115)» ;
-
ДВО0-РН(о)д0,35(0,42; 0,47; 060)-R½/В3- «ДВН-10(К80, 12, К115)» ;
-
ДУО0-РН(о)д0,42(0,60)-R1/2/Р.В3- «SP-К80(К115)» ;
-
горизонтальными:
-
СВО1-РГо(д) 0,35-R1/2/Р57(68, 79, 93, 141, 182).В3- «СВГ-10» ;
-
СВО1-РГо(д) 0,47-R1/2/Р57(68, 79, 93, 141, 182).В3- «СВГ-12» ;
-
СУS1-РГо(д) 0,74-R1/2/Р57(68, 79, 93, 141, 182).В3- «СВГ-15» ;
-
СВS1-РГо(д) 0,120-R1/2/Р57.В3- «Бриз Горизонт» ;
-
ДВО1-РГо(д) 0,35-R1/2/В3- «ДВГ-10» ;
-
ДВО1-РГо(д) 0,47-R1/2/В3- «ДВГ-12» ;
-
ДУS1-РГо(д) 0,74-R1/2/В3- «ДВГ-15» ;
-
ДВS1-РГо(д) 0,120-R1/2/В3- «Бриз-Горизонт» ;
-
тонкораспыленной воды:
-
СВS0-ПНо 0,085-R1/2/Р57.В3- «Бриз-9/К16» (Бриз-12/К16) ;
-
СВS0-ПНо 0,120-R1/2/Р57.В3- «Бриз-9/К23» (Бриз-12/К23, Бриз-16/К23) ;
-
СВS0-ПНд 0,070-R1/2/Р79.В3- «РС-Н» ;
-
ДВS0-ПНо 0,085-R1/2/В3- «Бриз-9/К16» (Бриз-12/К16) ;
-
ДВS0-ПНо 0,120-R1/2/В3- «Бриз-9/К23» (Бриз-12/К23, Бриз-16/К23) ;
-
ДВS0-ПНд 0,070-R1/2/В3- «РД-Н» .
2 ВНЕШНИЙ ВИД И СХЕМА УСТАНОВКИ

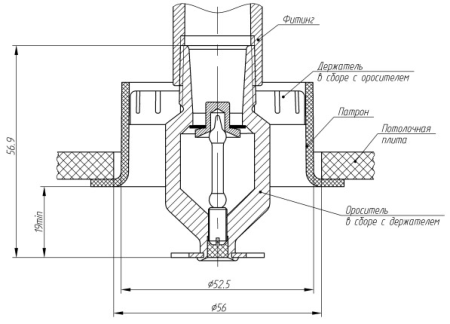

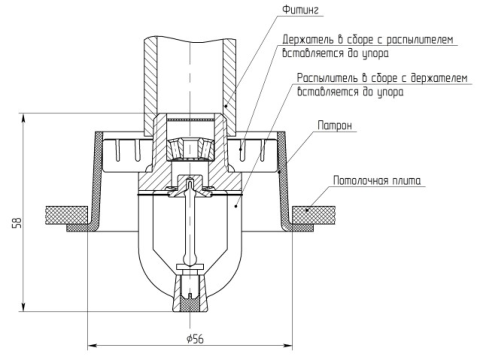

а) устройство углубленного монтажа ДАЭ 100.285.000 совместно
с оросителем установленным вертикально вниз

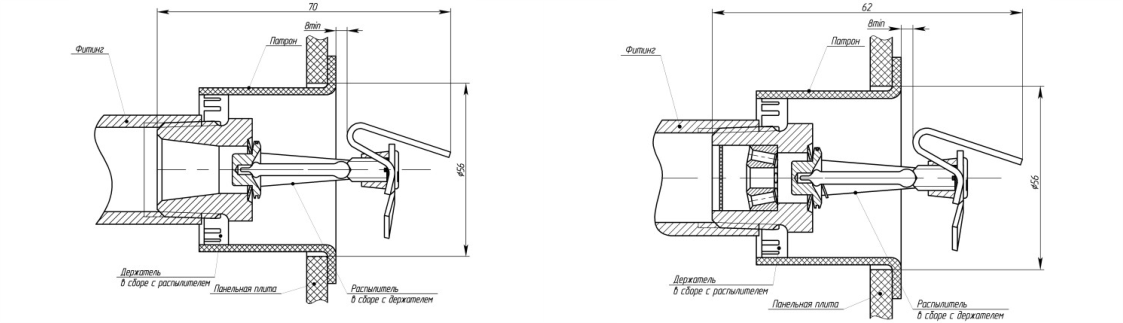

в) устройство углубленного монтажа ДАЭ 100.285.000 совместно с оросителем установленным горизонтально
г) устройство углубленного монтажа ДАЭ 100.285.000 совместно с распылителем установленным горизонтально
Рисунок 1 – Схема установки комплекта углубленного монтажа
3 КОМПЛЕКТ ПОСТАВКИ
| № | Наименование | Количество, шт. |
|---|---|---|
| 1 | Патрон | 1 |
| 2 | Держатель | 1 |
4 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации – 18 месяцев со дня приёмки ОТК.
5 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Упаковку произвёл
фамилия число, месяц, год
6 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
номер партии количество
Устройство углубленного монтажа оросителей (распылителей) изготовлено в соответствии с технической документацией ДАЭ 100.285.000 и признано годным для эксплуатации.
ОТК
штамп ОТК число, месяц, год
АДРЕС ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ:
659316, Россия, Алтайский край, г. Бийск, ул. Лесная 10, ЗАО «ПО «Спецавтоматика» КОНТАКТНЫЕ ТЕЛЕФОНЫ:
Сделано в России
