ОРОСИТЕЛЬ СПРИНКЛЕРНЫЙ И ДРЕНЧЕРНЫЙ ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ «СОБР[®] » (типа ESFR)

Паспорт ДАЭ 100.373.000-03 ПС

Бийск 2025

ДАЭ 100.373.000-03 ПС 2

1. НАЗНАЧЕНИЕ

1.1 Ороситель спринклерный и дренчерный повышенной производительности «СОБР[®] » (далее – ороситель) предназначен для равномерного распределения потока огнетушащего вещества (ОТВ) по защищаемой площади и применяется для тушения или локализации пожара:

  • на складах со стационарными и передвижными стеллажами с высотой складирования до

  • 12,5 м и высотой помещения не более 14 м, без применения внутристеллажных оросителей;

  • в зданиях (сооружениях) иного назначения при высоте установки оросителя до 20 м.

1.2 Ороситель – изделие неразборное и неремонтируемое.

1.3 Вид ОТВ – вода, пена низкой кратности из водного раствора пенообразователя общего

  • назначения углеродистого синтетического типа «s» при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора.

1.4 По монтажному расположению ороситель устанавливается вертикально розеткой вверх

(«СОБР-17-В», «СОБР-25-В») и вертикально розеткой вниз («СОБР-17-Н», «СОБР-25-Н»).

1.5 По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5 °С.

1.6 Ороситель изготавливается без покрытия (в обозначении буква «о»).

1.7 Ороситель изготавливается:

  • без резьбового герметика;

  • с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.8 Пример записи обозначения оросителя в соответствии с требованиями

  • ГОСТ Р 51043-2002, ТУ 28.29.22-096-00226827-2017 (в скобках указана маркировка): CУS0-РВо1,28-R3/4/Р68.В3-«СОБР-17-В» (CSУ-В – 1,28 – 68 С – дата); CУS0-РНо1,91-R1/Р68.В3-«СОБР-25-Н» (CSУ-Н – R1 – 1,91 – 68 С – дата); ДУS0-РВо1,28-R3/4/В3-«СОБР-17-В» (ДSУ-В – 1,28 – дата) ДУS0-РНо1,91-R1/В3-«СОБР-25-Н» (ДSУ-Н – R1 – 1,91 – дата).

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики представлены в таблице 1.

Наименование параметра Значение параметра для оросителей
СОБР-17-Н СОБР-17-В СОБР-25-Н СОБР-25-В
Диаметр выходного отверстия,
мм		 19,7 24,0
Диапазон
рабочих
давлений,
МПа		 0,1-1,2
Защищаемая площадь на воде
(пене), м2		 9,6
Коэффициент
производительности,
дм3/(с×МПа0,5)		 1,28 1,91
К-фактор,
GPM/PSI0,5(LPM/bar0,5)		 16,8(242) 25,0(362)
Средняя
интенсивность
орошения*, дм3/(м2×с):
– на воде при высоте установки
2,5 м, давлении 0,1(0,3) МПа
– на пене при высоте установки
3,0 м, давлении 0,15(0,30) МПа		 0,32(0,52)

0,48(0,68)		 0,38(0,65)

0,50(0,70)		 0,42(0,75)

0,70(1,00)		 0,60(1,00)

0,70(1,00)
Кратность пены, не менее 5
Коэффициент
тепловой
инерционности
спринклерного
оросителя (Кт.и.)**, (м×с)0,5		 <45
Номинальная
температура
срабатывания
спринклерного
оросителя, °С		 68±3/93±3/141±5
Номинальное
время
срабатывания
спринклерного
оросителя, с, не более		 300/380/600

ДАЭ 100.373.000-03 ПС 3

П р о д о л ж е н и е т а бл и ц ы 1

Наименование параметра Значение параметра для оросителей
СОБР-17-Н СОБР-17-В СОБР-25-Н СОБР-25-В
Маркировочный цвет жидкости в
колбе спринклерного оросителя		 красный/зеленый/голубой
Предельно допустимая рабочая
температура
спринклерного
оросителя, включительно, °С		 до 50 включ./от 53 до 70 включ./от 71 до 100 включ.
Масса, кг 0,160
(0,140)		 0,230
(0,210)		 0,230
(0,190)		 0,280
(0,250)
Габаритные
размеры,
мм,
не более:
- высота:
- ширина:		 96
52		 91
73		 99
55		 97
73
Наружная
присоединительная
резьба по ГОСТ 6211-81		 R3/4 R1
* Предельное отклонение значения средней интенсивности орошения на защищаемой площади – ± 5 %.
** По технической документации производителя колб.
  1. УСТРОЙСТВО И УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Оросители включают в себя корпус, розетку, запорное устройство.

3.2 Установка оросителей производится в соответствии с требованиями назначения. Ороситель имеет размер «под ключ» по ГОСТ 6424-73 и ГОСТ 13682-80.

3.3 Оросители рекомендуется монтировать в приварные муфты производства ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81).

Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности оросителей, вызванные ненадлежащим качеством муфт других производителей

3.4 Перед установкой оросителей следует провести визуальный осмотр:

  • на наличие маркировки;

  • на отсутствие разрушения колбы или трещин в колбе и утечки из нее жидкости;

  • на отсутствие механических повреждений дужек корпуса, розетки, присоединительной резьбы.

3.5 Для оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.6 Герметичность резьбового соединения оросителей при монтаже обеспечивается закручиванием оросителя в приварную муфту (фитинг) до получения зазора 5 - 7 мм между торцом муфты (фитинга) и фланцем оросителя, что составляет момент затяжки до 40 Н∙м.

Затяжка оросителей с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения).

Внимание!

Резьбовой герметик имеет свойство самоуплотнения при контакте с водой (раствором пенообразователя).

В случае обнаружения капель воды по месту соединения оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть ороситель на ¼ оборота.

3.7 Во избежание несанкционированного срабатывания оросителя, категорически запрещаются любые механические воздействия на запорное устройство, особенно на термочувствительную колбу.

3.8 После установки оросителя на трубопровод, для приведения запорного устройства в рабочее состояние, необходимо аккуратно удалить предохранитель.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4 . 1 Работы, связанные с монтажом и эксплуатацией оросителей, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры,

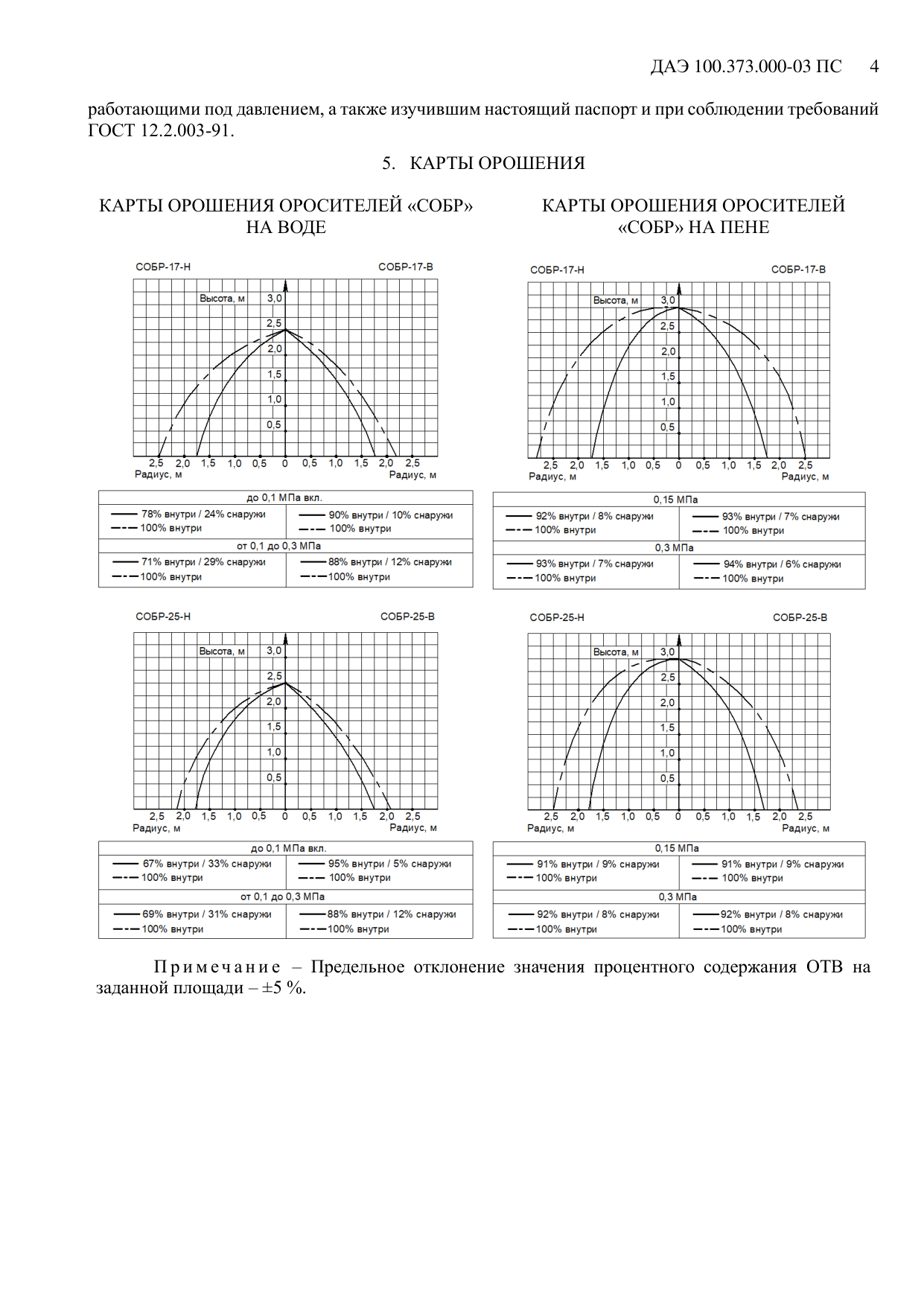

Страница 4

ДАЭ 100.373.000-03 ПС 5

6. ГРАФИКИ ОРОСИТЕЛЕЙ «СОБР[®] » (ЭПЮРЫ)

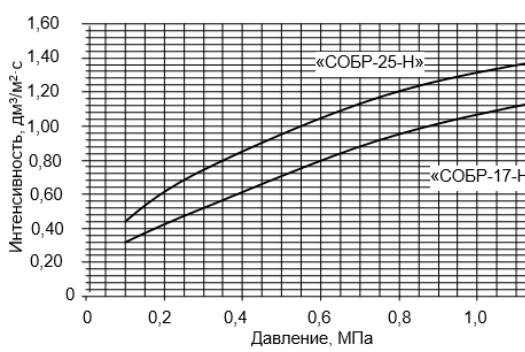

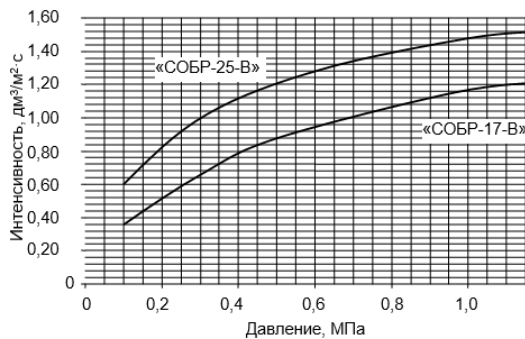

ГРАФИКИ ЗАВИСИМОСТИ СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ НА ВОДЕ

«СОБР-17-Н(В)», «СОБР-25-Н(В)»

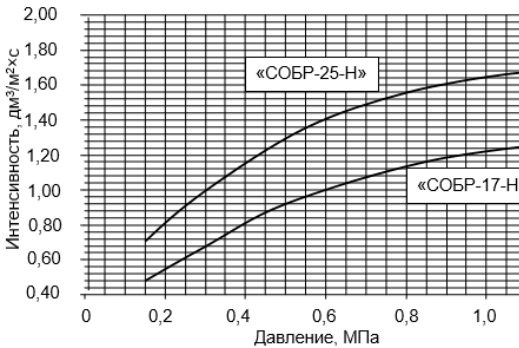

ГРАФИКИ ЗАВИСИМОСТИ СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ НА ПЕНЕ «СОБР-17-Н(В)», «СОБР-25-Н(В)»

П р и м еч а н и я

1 Графическая зависимость интенсивности орошения от давления предназначена для предварительного подбора оросителя перед проведением гидравлического расчета. 2 Предельное отклонение значения интенсивности орошения на защищаемой площади – ±5 %.

  1. КОМПЛЕКТ ПОСТАВКИ

7.1 Комплект поставки оросителей включает в себя: ороситель – 28 шт./____, паспорт на ороситель – 1 на упаковку.

8.1 Ороситель УS0-Р__o__R__Р .В3-«СОБР__-__», партия № (№ ТП_____) соответствует требованиям ТУ 28.29.22-096-00226827-2017 и ГОСТ Р 51043-2002, признан годным для эксплуатации.

ОТК

личная подпись штамп ОТК число, месяц, год

  1. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

9.1 Ороситель упакован в соответствии с требованиями ТУ 28.29.22-096-00226827-2017.

Упаковку произвел

личная подпись расшифровка

число, месяц, год

ДАЭ 100.373.000-03 ПС 6

10. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

10.1 Транспортирование оросителей, упакованных в ящики, должно осуществляться в крытых транспортных средствах любого вида на любые расстояния в соответствии с правилами, действующими на данный вид транспорта.

10.2 Условия хранения в части воздействия климатических факторов внешней среды по категории размещения 3 ГОСТ 15150-69 при температуре не выше плюс 50 °С для спринклерных и не выше плюс 60 °С для дренчерных оросителей, в условиях, исключающих непосредственное влияние на них атмосферных осадков.

10.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11.1 Изготовитель гарантирует соответствие оросителей требованиям ГОСТ Р 51043-2002, ТУ 28.29.22-096-00226827-2017, при соблюдении потребителем правил эксплуатации, хранения и транспортирования.

11.2 Гарантийный срок эксплуатации оросителей – 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.

11.3 Гарантийный срок хранения оросителей с резьбовым герметиком составляет 12 месяцев с момента приемки ОТК.

11.4 Установленный производителем срок службы оросителей – 10 лет с момента ввода в эксплуатацию.

Сертификат соответствия № ЕАЭС BY/112 02.01. ТР043 033.01 00481, действителен по 20.11.2030 включительно. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015). Изделие защищено патентом.

Сделано в России
