ИЗОЛЯТОР КОРОТКОГО ЗАМЫКАНИЯ
«БАСТИОН ИКЗ»
Руководство по эксплуатации ДАЭ 100.513.000 РЭ
Бийск 2023
1 ОБЩИЕ СВЕДЕНИЯ
1.1 Изолятор короткого замыкания «БАСТИОН ИКЗ» (далее изолятор, ИКЗ) предназначен для установки в проводную линию связи (витая пара стандарт RS-485 с общим проводом), обеспечивает физическую изоляцию участка линии, в котором произошло короткое замыкание. Принцип работы основан на разрешении/прерывании сигнальной передачи между изолируемыми участками линии связи при отсутствии/обнаружении короткого замыкания проводников. Режимы работы изолятора настраиваются органами управления, а состояние передачи и линии связи отображается световыми индикаторами. Для работы ИКЗ необходимо подключение внешнего электропитания.
2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
2.1 Основные технические данные приведены в таблице 1.
| Наименование | Значение |
|---|---|
| Характеристики питающей сети | |
| Напряжение питания | 24 ± 2,4 В постоянного тока |
| Потребляемый ток, не более | 50 мА |
| Электрическая изоляция | 1,5 кВ |
| Защита от короткого замыкания | Есть |
| Характеристики сигнальной передачи | |
| Скорость обмена данными (настраивается), бит/с |
2400 4800 9600 19200 38400 |
| Количество стоп-бит (настраивается) |
1 2 |
| Задержка между входом и выходом, не более |
0,5 бита |
| Дополнительные параметры | |
| Габаритные размеры | 94х71х60 мм |
| Масса, не более | 0,1 кг |
| Диапазон рабочей температуры | от -10 °С до +55 °С |
| Допустимая относительная влажность, не более |
75 % |
| Степень защиты оболочкой по ГОСТ 14254-2015 |
IP30 |
| Средний срок службы | 10 лет |
3 КОМПЛЕКТ ПОСТАВКИ
3.1 Комплект поставки включает в себя:
-
изолятор короткого замыкания - 1 шт.;
-
руководство по эксплуатации - 1 экз.
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Изолятор короткого замыкания конструктивно состоит из пластикового корпуса, закрепляемого на DIN-рейку, печатной платы с размещенными на ней электронными компонентами, многопозиционным DIP-переключателем для настройки параметров передачи данных, светодиодными индикаторами для отображения информации и винтовыми клеммниками для присоединения проводников линии связи к каналам и вводу электропитания.
4.2 При подаче электропитания на ИКЗ активируется световой индикатор «Питание» (зеленый цвет) и происходит однократное считывание настроек передачи данных (при изменении настроек нужно произвести сброс питания и повторное включение). После этого ИКЗ переходит в режим трансляции поступающих в каналы данных. Поступление байтов посылки в канал сопровождается световой индикацией «Передача данных» (зеленый цвет). При обнаружении короткого замыкания в проводниках линии связи, изолятор прекращает трансляцию данных в короткозамкнутый участок и активирует соответствующий световой индикатор «Короткое замыкание» (красный цвет). Несоответствие настроек передачи данных с параметрами посылки, считываемыми ИКЗ в процессе передачи, отображается световым индикатором «Внимание», имеет информационный характер и не означает, что в этих условиях корректная передача данных будет невозможна. При появлении свечения индикатора «Внимание» рекомендуется перепроверить настройки передачи данных в ИКЗ, а также в устройствах, присоединенных к линии связи.
5 ВНЕШНИЙ ВИД
5.1 Внешний вид ИКЗ представлен на рисунке 1.

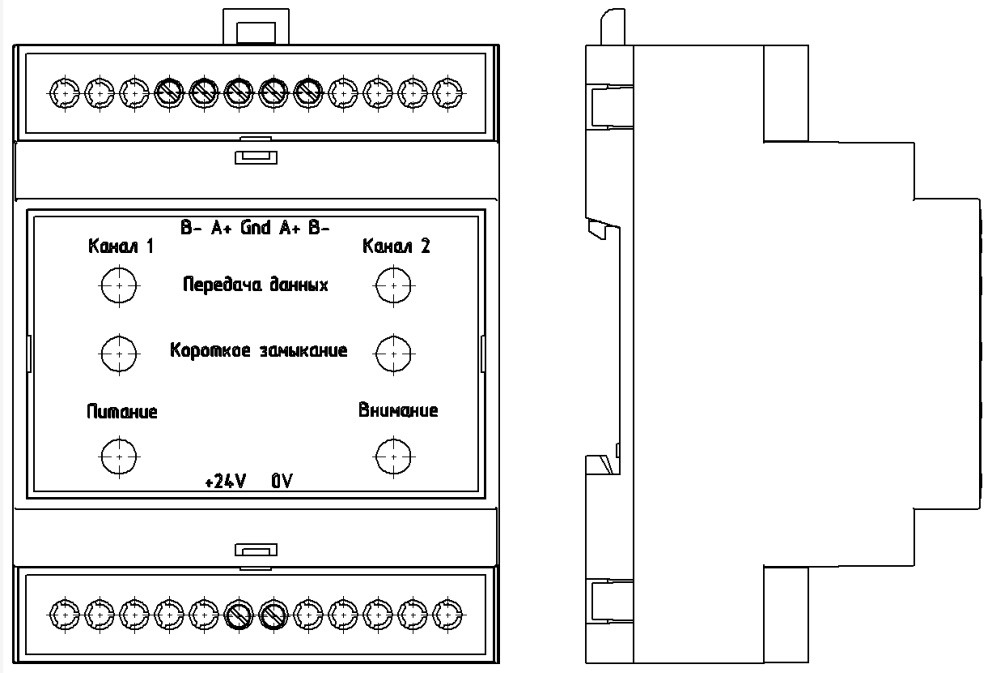

Рисунок 1 – Внешний вид ИКЗ
На лицевой стороне изолятора присутствуют элементы световой индикации и разъяснительная маркировка. Также здесь приведена буквенно-символьная функциональная схема подключения торцевых винтовых клеммников. Верхний клеммник служит для подключения проводников линии связи, а нижний для подачи электропитания.
6 УСТАНОВКА РЕЖИМОВ РАБОТЫ
6.1 Доступ к DIP-переключателю настройки режимов работы ИКЗ осуществляется при снятии нижней фронтальной защитной накладки корпуса путем аккуратного поддевания тонкой плоской шлицевой отверткой через конструктивную выемку.

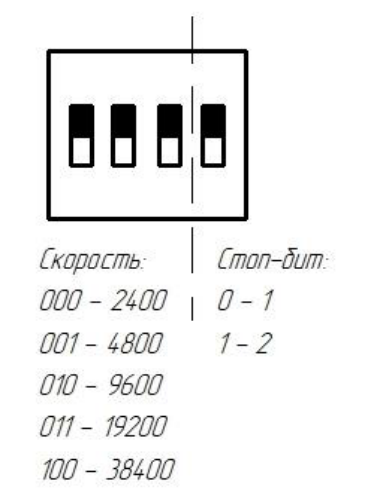

Рисунок 2 – Схема установки режимов работы ИКЗ
6.2 На рисунке 2 приведена схема установки режимов работы ИКЗ с помощью DIPпереключателя. «0» соответствует положению переключателя «OFF», «1» соответствует «ON». Считывание настроенного режима работы осуществляется только в момент подачи электропитания.
7 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
7.1 Условия транспортирования и хранения ИКЗ в упаковке для транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150-69.
7.2 Изоляторы в упаковке предприятия-изготовителя должны транспортироваться любым видом закрытого транспорта (железнодорожные вагоны, закрытые автомашины, контейнеры, герметизированные отсеки самолетов, трюмы и т.д.). При перевозке открытым транспортом, транспортные ящики с изделиями должны быть укрыты водонепроницаемыми материалами.
8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1 Техническое обслуживание ИКЗ сводится к периодическому осмотру, удалению пыли путем продувки сжатым воздухом, проверке затяжки винтов клеммников и должно проводиться по планово-предупредительной системе.
9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
9.1 Возможные неисправности и методы их устранения указаны в таблице 2.
| Наименование неисправности и ее проявление |
Вероятная причина | Метод устранения |
|---|---|---|
| 1 Нет свечения световых индикаторов |
Нет питающего напряжения | Проверить уровень и параметры питающего напряжения |
| 2 Отсутствие связи между устройствами в линии, свечение индикатора «Внимание» |
Несоответствие настроек передачи данных с параметрами посылки |
Проверить настройки передачи данных в ИКЗ, а также в устройствах, присоединенных к линии связи. Для считывания обновленных настроек переподключить электропитание |
| 3 Свечение индикатора «Короткое замыкание» |
Короткое замыкание на линии связи |
Устранить короткое замыкание проводников |
| Не подключен выравнивающий (общий) сигнальный провод |
Подключить прибор согласно схеме в руководстве |

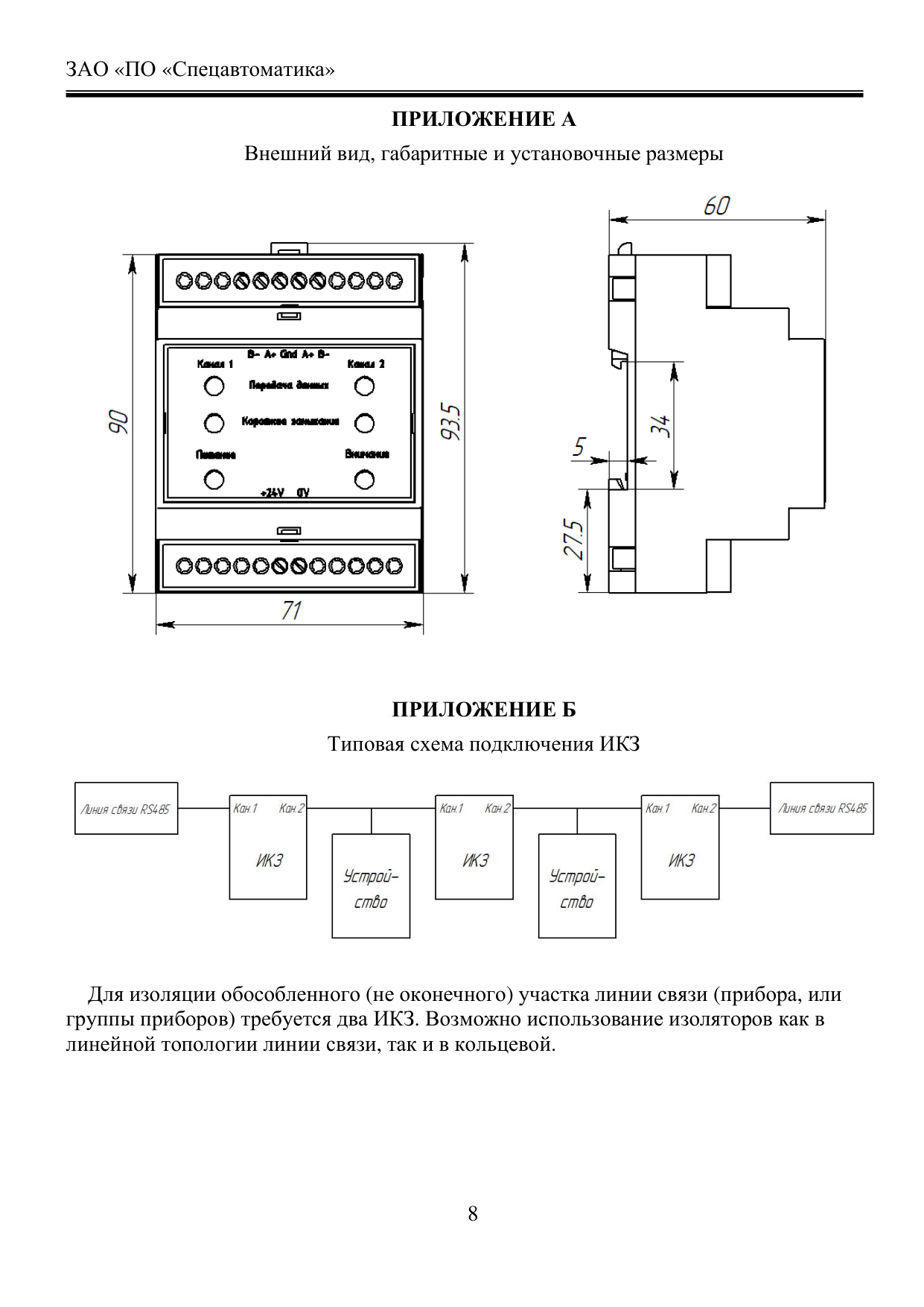

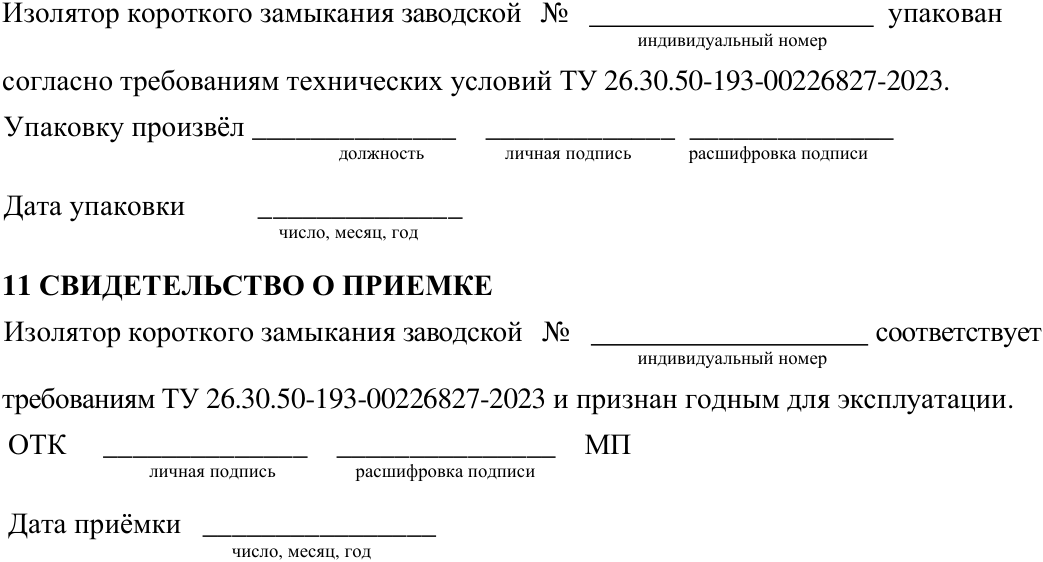

10 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
12 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
12.1 Предприятие-изготовитель гарантирует соответствие изолятора требованиям ТУ 26.30.50-193-00226827-2023 при соблюдении потребителем установленных условий эксплуатации, транспортирования и хранения, монтажа и эксплуатации.
- в
12.2 Гарантийный срок эксплуатации 18 месяцев с момента ввода изолятора
- эксплуатацию, но не более 24 месяцев со дня приемки ОТК.
12.3 Гарантийный срок хранения не более 24 месяцев со дня приемки ОТК.
13 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
13.1 При отказе в работе или неисправности изолятора в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации. В таблице 3 регистрируются все предъявляемые рекламации и их краткое содержание. Дата рекламации Содержание Применяемые меры
Изолятор короткого замыкания «БАСТИОН ИКЗ» изготовлен согласно ТУ 26.30.50-193-00226827-2023.
Качество и безопасность изделия подтверждены сертификатами:
Сертификат соответствия №ЕАЭС RU C-RU.ПБ68.В.02051/24, действителен по 26.08.2029 г.
СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
