Инструкция по монтажу скрытого оросителя в подвесные потолки
Документ

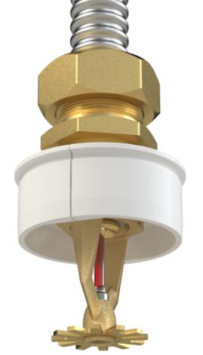

Комплект скрытого монтажа оросителя в подвесной потолок
| Поз. № |
Наименование комплектующих деталей |
Кол-во | Производитель | Примечание |
|---|---|---|---|---|
| 1 | Ороситель скрытый | 1 | ЗАО «ПО «Спецавтоматика» | - |
| 2 | Элемент держателя | 2 | ЗАО «ПО «Спецавтоматика» | Входит в комплект для скрытого монтажа |
| 3 | Патрон | 1 | ЗАО «ПО «Спецавтоматика» | |
| 4 | Крышка | 1 | ЗАО «ПО «Спецавтоматика» | |
| 5 | Монтажная пружина | 2 | ЗАО «ПО «Спецавтоматика» | |
| 6 | Муфта | 1 | ЗАО «ПО «Спецавтоматика» | Поставляется по требованию |

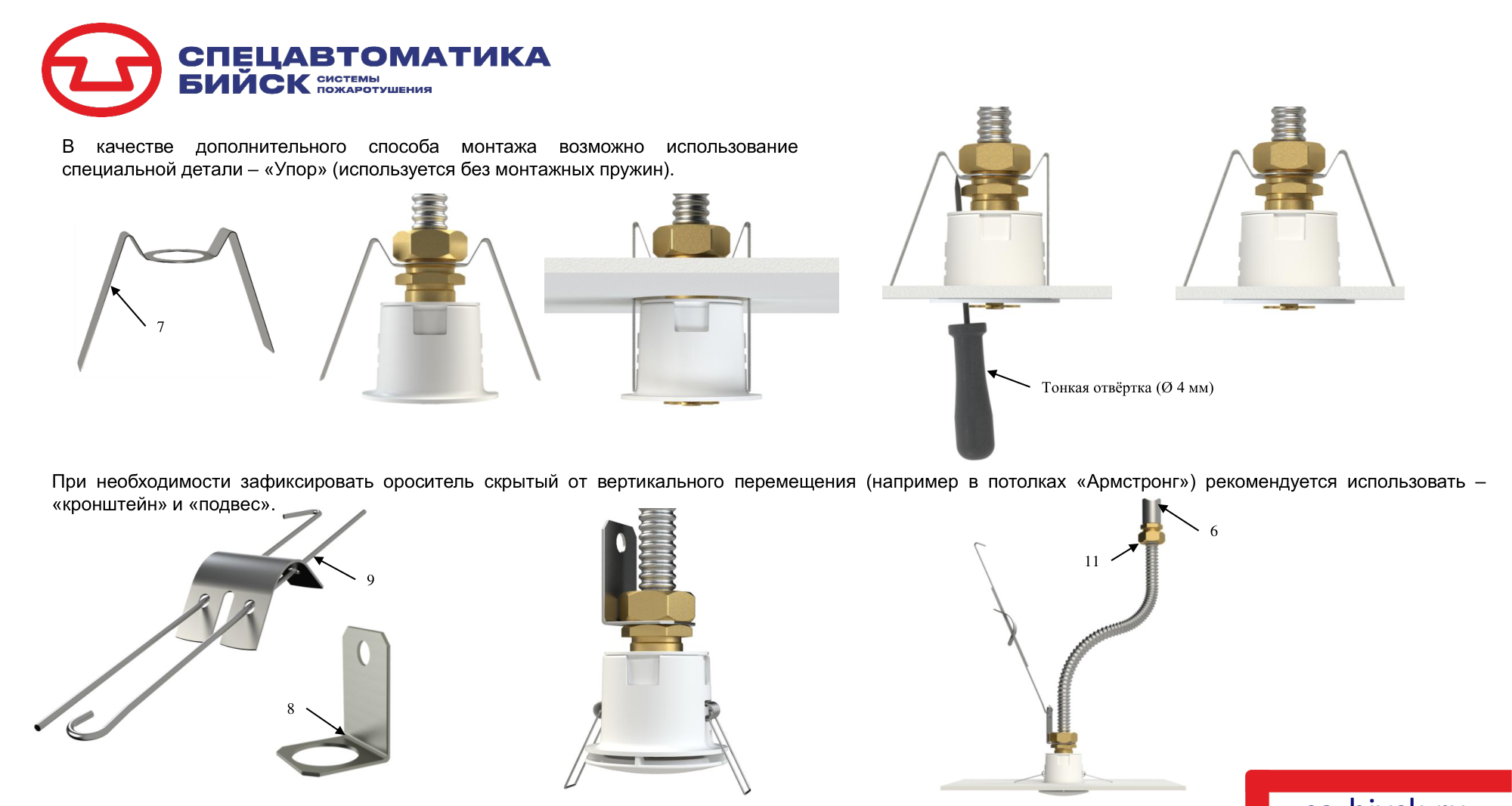

| 7 | Упор | 1 | ЗАО «ПО «Спецавтоматика» | |
| 8 | Кронштейн | 1 | ЗАО «ПО «Спецавтоматика» | |
| 9 | Подвес | 1 | Приобретается заказчиком (из комплекта подвесного потолка «Армстронг») |
Не входит в комплект поставки |
| 10 | Муфта с внутренней резьбой ½″ (соединение с оросителем) |
1 | Приобретается заказчиком (например, Kofulso BIC15) |
|
| 11 | Муфта с наружной резьбой ½″ (соединение с магистралью) |
1 | Приобретается заказчиком (например, Kofulso BC15) |
|
| 12 | Труба гофрированная, нержавеющая сталь, 15А, 15М |
1 | Приобретается заказчиком |
Условный проход - 15 мм (обозначение 15А, 15M). Макс. температура – 150 °С Рабочее давление - 16 атм. Мин. радиус изгиба - 150 мм. Материал – нерж. сталь.

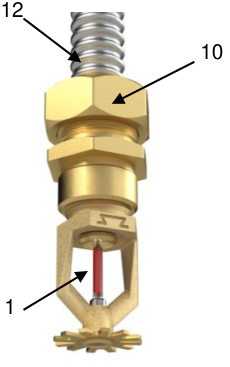

1. Ороситель присоединить в муфту (отвод, фитинг).

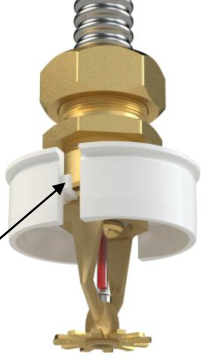

3. Плотно соединить элементы держателя друг с другом в «шип-паз».

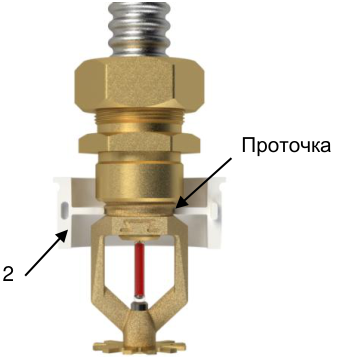

- Установить элемент держателя на «проточку» корпуса оросителя (распылителя).

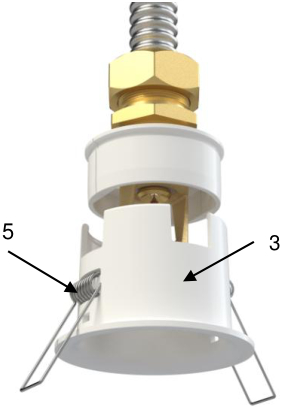

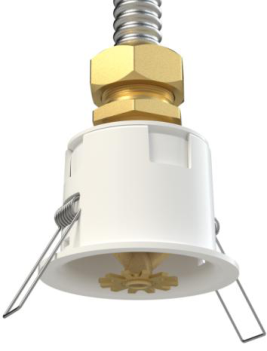

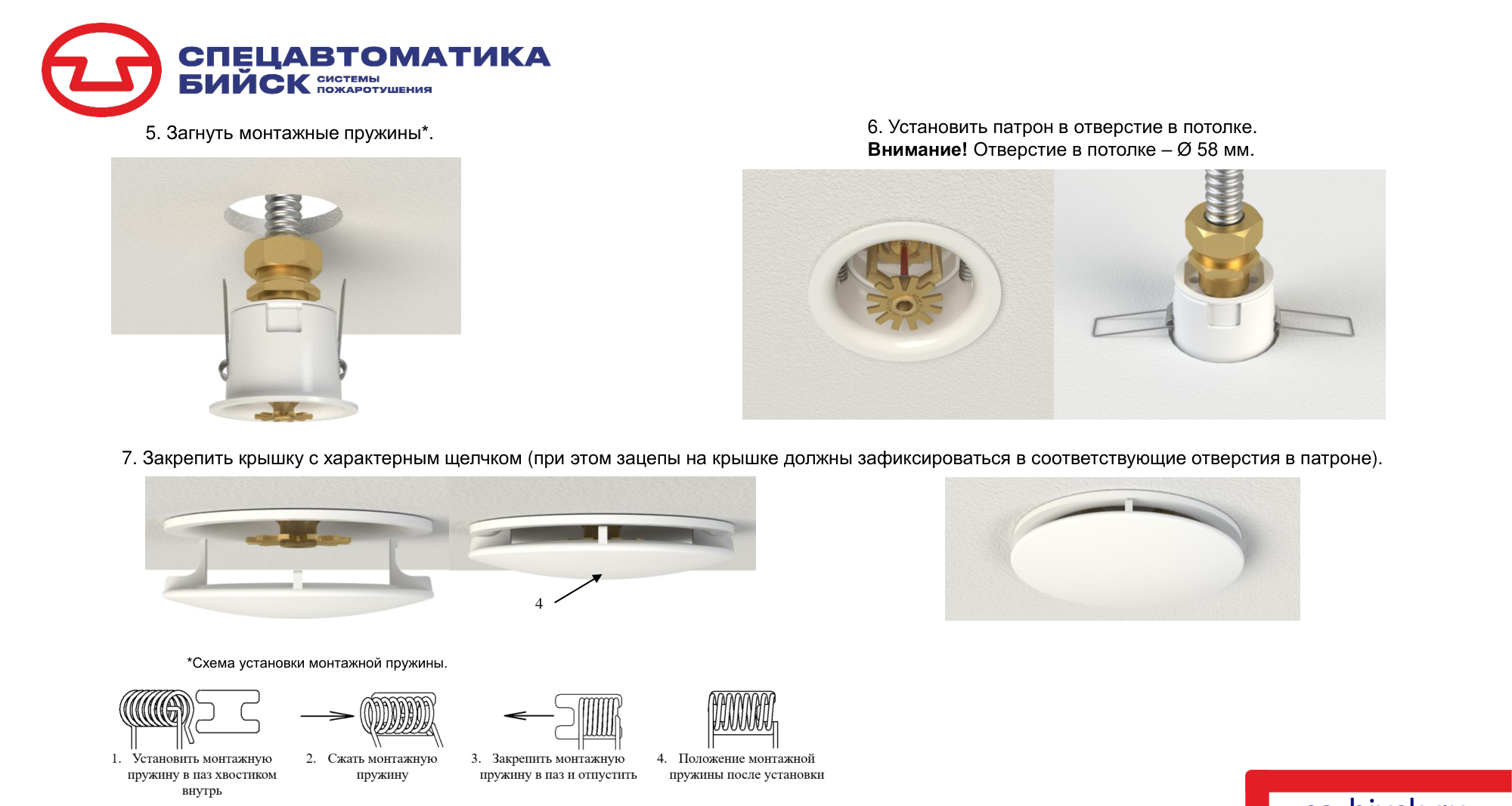

4. Вставить патрон в держатель до щелчка.
