Тех. информацияОроситель центробежный типа «ОЦ-9», «ОЦ-12»
ДУS0-ЦПо(д)0,13-G3/4/В1-«ОЦ-9»
ДУS0-ЦПо(д)0,16-G3/4/В1-«ОЦ-12»
Назначение и область применения
Оросители центробежные типов «ОЦ-9», «ОЦ-12» предназначены для формирования и равномерного распределения по защищаемой поверхности более плотного, по сравнению с розеточными оросителями, потока воды или пены.
Оросители предназначены для орошения вертикальных поверхностей колонных аппаратов и резервуаров, а также для тушения и локализации возгораний оборудования; механизмов; емкостей и помещений, содержащих легковоспламеняющиеся и горючие жидкости, смазочные материалы, спиртоводочную продукцию, резину, каучук, резинотехнические изделия, зерно и комбикорма; многоярусных складов; кабель – каналов. Кроме того, оросители могут применяться при проектировании водяных завес (пример расчёта см. в разд. Ороситель дренчерный для водяных завес «ЗВН-180»).
Оросители формируют особую структуру потока огнетушащего вещества (ОТВ), которая характеризуется плавным увеличением интенсивности орошения от центра к периферии, обеспечивая при этом мощный направленный поток ОТВ. При достижении давления 0,4 МПа и далее в структуре водяного потока появляется мелкодисперсная фаза.
Оросители устанавливаются в любом пространственном положении, что расширяет область их применения.
В качестве огнетушащего вещества используется вода, пена низкой кратности из водного раствора пенообразователя общего назначения углеродистого синтетического типа «S» при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора или вода со смачивателем. Рабочую концентрацию смачивателя следует уточнять по нормативной документации.
Функциональные возможности и особенности
-
Устанавливается в любом пространственном положении.
-
Детали оросителя изготовлены из материалов, обладающих высокой термостойкостью.
-
Установка на открытом воздухе в том числе с наличием агрессивной среды.
Технические характеристики*
| Наименование параметра | Значение параметра для оросителей | |
|---|---|---|
| ОЦ-9 | ОЦ-12 | |
| Диаметр выходного отверстия, мм | 9,0 | 12,0 |
| Диапазон рабочего давления, МПа | 0,1 – 1,6 | |
| Коэффициент производительности, дм3/ (с×10×МПа0,5) | 0,13 | 0,16 |
| Защищаемая площадь, м2, не менее - на воде - на пене |
12 7 |
9 7 |
| Кратность пены, не менее | 5 | |
| Средняя интенсивность орошения на защищаемой площади, не менее**: - на воде при высоте установки 2,5 м и рабочем давлении 0,1(0,3) МПа, дм3/(с×м2) - на пене при высоте установки 3,0 м и рабочем давлении 0,4 МПа, дм3/(с×м2) |
0,025 (0,050) 0,090 |
0,050 (0,080) 0,120 |
| Габаритные размеры, мм | не более 33×27×45 | |
| Масса, кг | не более 0,09 | не более 0,08 |
| Присоединительный размер | G3/4 | |
| К-фактор, LPM/bar0,5 | 25 | 30 |
*Технические характеристики сверяйте с паспортом.
**Предельное отклонение значения средней интенсивности орошения на защищаемой площади – ± 5 %.
Структура обозначения оросителей по ГОСТ Р 51043-2002
Х Х Х Х - Х Х Х Х - Х / Х Х - Х Наличие теплового замка (Д - дренчерный) Вид ОТВ Тип «ОЦ-9» (У - универсальный - вода, пена) «ОЦ-12» Категория размещения Назначение (S - специальный) по ГОСТ 15150-69 (1) Направленность потока ОТВ (0 - концентричная) Климатическое исполнение по ГОСТ 15150-69(В) Конструктивное исполнение (Ц - центробежный) Присоединительный размер Монтажное расположение (G3/4) по ГОСТ 6357-81 (П - любое пространственное положение) Коэффициент производительности Вид покрытия (о - без покрытия; д - декоративное) (0,13; 0,16)
Вид покрытия (о - без покрытия; д - декоративное)
Обозначение и маркировка оросителей по ГОСТ Р 51043-2002
Обозначение Маркировка Покрытие ДУS0-ЦПо(д) 0,13-G3/4/В1 - «ОЦ-9»
ДSУ-П – ОЦ-9 – G3/4 – 0,13 – дата о – без покрытия д – декоративное ДУS0-ЦПо(д) 0,16-G3/4/В1 - «ОЦ-12»
ДSУ-П – ОЦ-12 – G3/4 – 0,16 – дата полиэфирное (полиэстеровое)
Маркировка проставляется на корпусах оросителей. Пример записи обозначения оросителей при заказе и в другой документации в соответствии с ГОСТ Р 51043-2002: ДУS0-ЦПд0,13-G3/4/В1-«ОЦ-9» - белый; ДУS0-ЦПо0,16-G3/4/В1-«ОЦ-12».

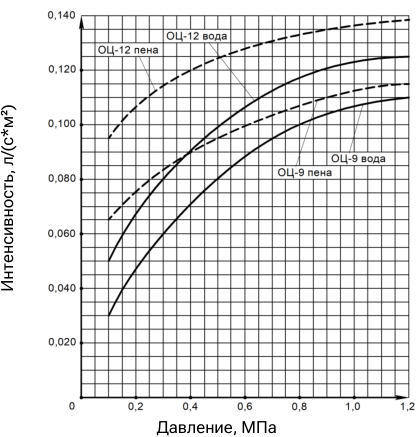

Графики (эпюры) зависимости средней интенсивности орошения от давления (вода, пена) при установке оросителей вертикально вниз Защищаемая площадь: 12 м² (вода) и 7 м² (пена) для «ОЦ-9»; 9 м² (вода) и 7 м² (пена) для «ОЦ-12»
-
Графическая зависимости средней интенсивности орошения от давления носит справочно-информационный характер и предназначена для предварительного подбора оросителя перед проведением гидравлического расчёта.
-
Предельное отклонение значения интенсивности орошения на
защищаемой площади—(±5)%.
- Карты орошения для других давлений—см. ближайшие к
указанным.

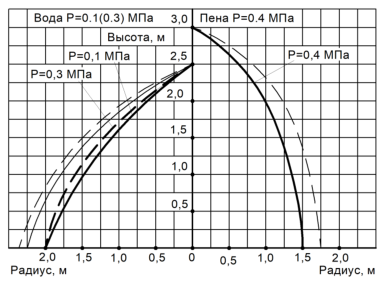

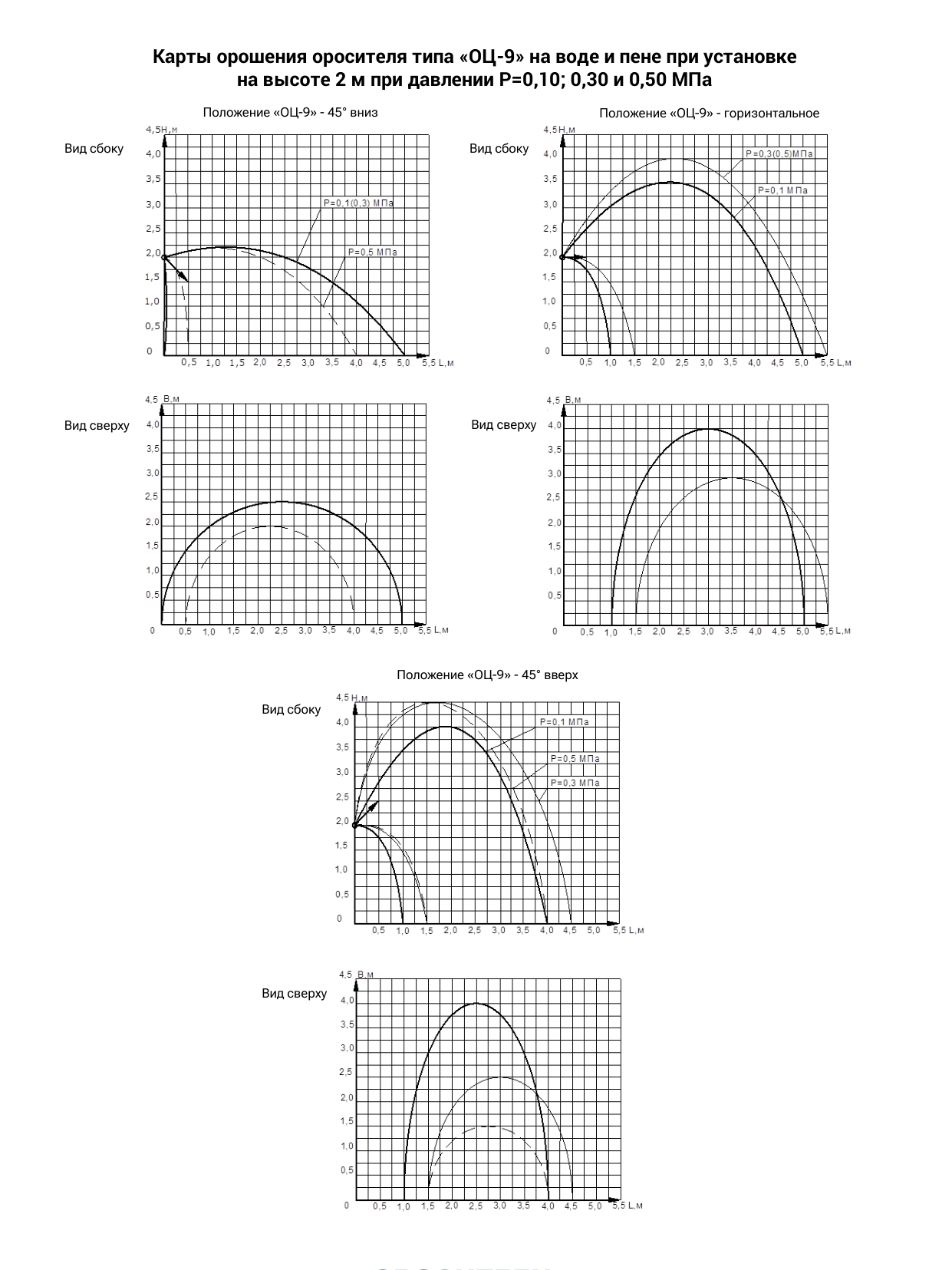

Карта орошения оросителя центробежного «ОЦ-9» на защищаемой площади 12 м[2 ] на воде и 7 м² на пене (тонкими линиями указаны карты орошения для всей орошаемой площади)

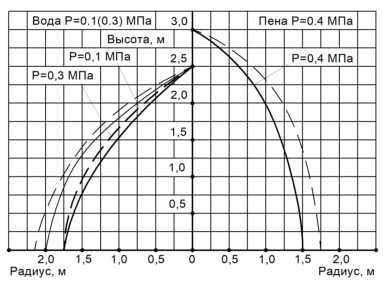

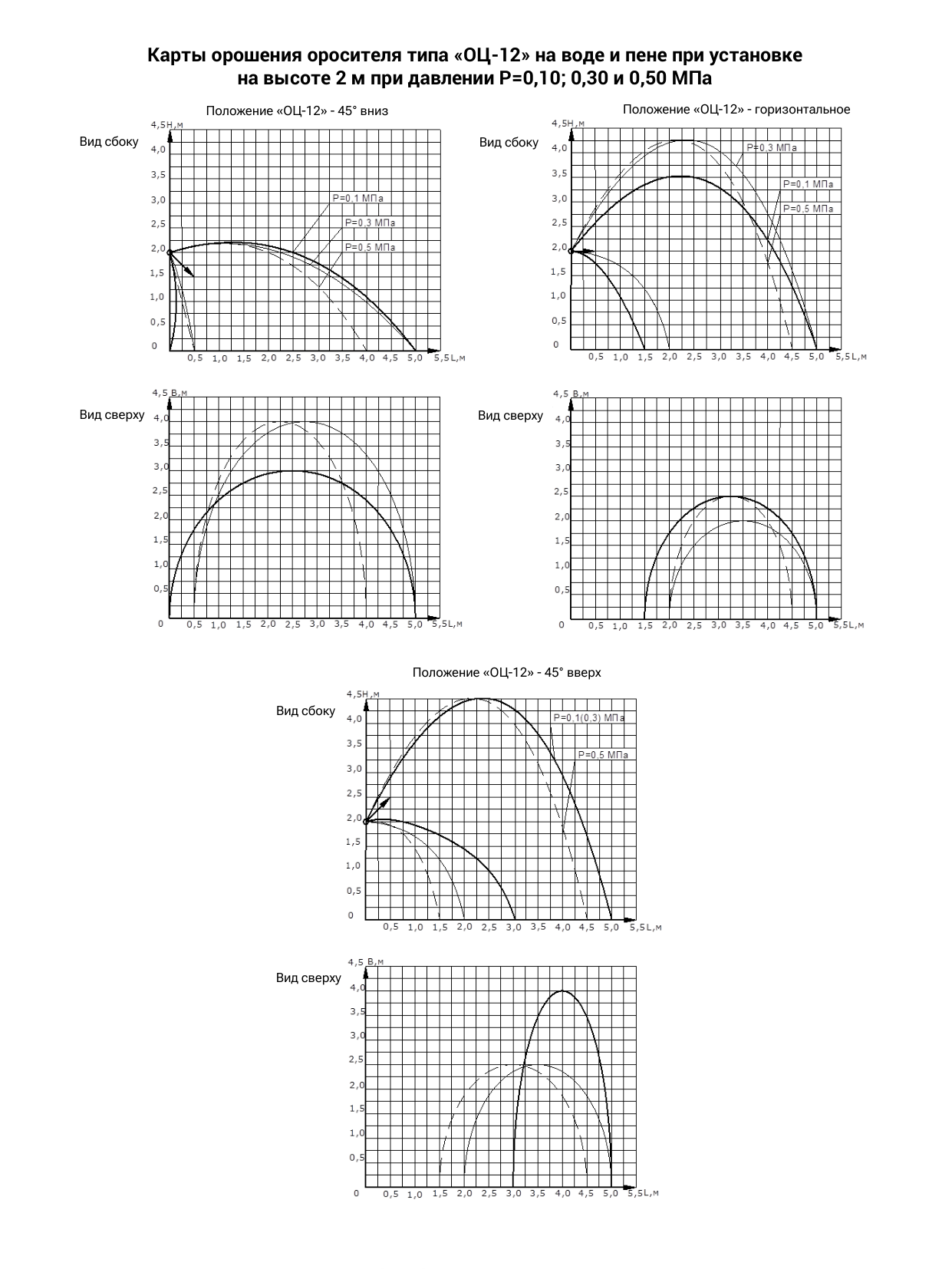

Карта орошения оросителя центробежного «ОЦ-12» на защищаемой площади 9 м[2 ] на воде и 7 м² на пене (тонкими линиями указаны карты орошения для всей орошаемой площади)
