ОРОСИТЕЛЬ ЦЕНТРОБЕЖНЫЙ

«ОЦ»

Паспорт ДАЭ 100.465.000 ПС

Бийск 2020

ДАЭ 100.465.000 ПС 2

1 НАЗНАЧЕНИЕ

1.1 Ороситель центробежный типа «ОЦ» (далее – ороситель) предназначен для орошения вертикальных поверхностей колонных аппаратов и резервуаров; для тушения и локализации возгораний трансформаторных подстанций, оборудования, механизмов, емкостей; ленточных конвейеров; помещений, содержащих легковоспламеняющиеся и горючие жидкости, смазочные материалы, спиртоводочную продукцию, резину, каучук, резинотехнические изделия, зерно и комбикорма; многоярусных складов; кабель-каналов.

В качестве ОТВ (огнетушащие вещество) применяется: вода; пена низкой кратности из водного раствора пенообразователя общего назначения углеродистого синтетического типа «s» при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора.

1.2 Ороситель – изделие неразборное, неремонтируемое.

1.3 Ороситель изготавливается из бронзы:

  • без покрытия (в обозначении – о);

  • с декоративным покрытием (в обозначении – д).

1.4 Ороситель изготавливается:

  • без резьбового герметика;

  • с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.5 По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В категории размещения 1 по ГОСТ 15150-69 с предельным значением температуры воздуха при эксплуатации от минус 70 до плюс 60 °С.

1.6 Запись обозначения оросителей в соответствии с ТУ 28.29.22-170-00226827-2020, ГОСТ Р 51043-2002 (в скобках указана маркировка):

ДУS0-ЦПо 0,13-G3/4/В1-«ОЦ-9»-бронза ДУS0-ЦПд 0,16-G3/4/В1-«ОЦ-12»-белый

– (ДSУ-П – G3/4 - 0,13 дата); – (ДSУ-П – G3/4 - 0,16 дата).

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1 Технические характеристики указаны в таблице 1.

Таблица 1 – Технические характеристики
Наименование параметра Значение параметра
ОЦ-9 ОЦ-12
Диаметр выходного отверстия, мм 9 12
Диапазон рабочего давления, МПа 0,1 – 1,6
Коэффициент производительности, дм3/ (с×МПа0,5) 0,13 0,16
Защищаемая площадь, м2, не менее
- на воде;
- на пене.		 12
7		 9,6
7
Средняя интенсивность орошения* на защищаемой площади,
дм3/(с×м2), не менее:
- на воде при высоте установки 2,5 м и давлении
0,1 (0,3) МПа;
- на пене при высоте установки 3,0 м и давлении
0,4 МПа.		 0,025
(0,050)

0,090		 0,050
(0,080)

0,120
Кратность пены, не менее 5
Габаритные размеры (Д×Ш×В), мм, не более 32×30×40
Масса, кг, не более 0,09 0,08
Наружная присоединительная резьба по ГОСТ 6357 G3/4-В
К-фактор, GPM/PSI1/2 (LPM/bar1/2) 1,7(25) 2,1(30)
* Предельное значение средней интенсивности орошения на защищаемой площади – ± 5%.

3 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Перед установкой провести визуальный осмотр оросителя на наличие маркировки; на отсутствие механических повреждений.

3.2 Для оросителя без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики).

3.3 Для оросителя с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

ДАЭ 100.465.000 ПС 3

3.4 Установка оросителей производится в соответствии с требованиями назначения. Ороситель имеет размер «под ключ» по ГОСТ 6424 и ГОСТ 13682.

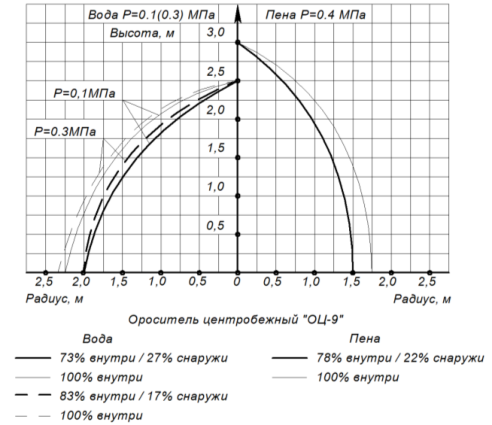

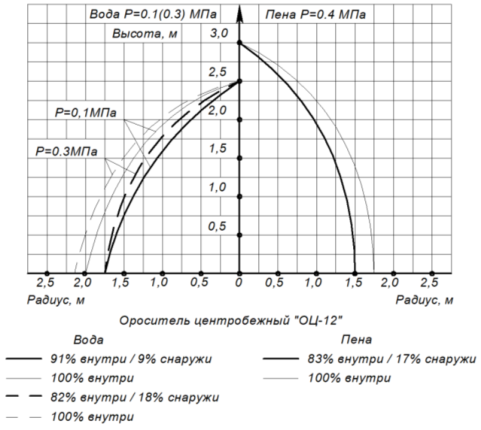

4 КАРТЫ ОРОШЕНИЯ ОРОСИТЕЛЕЙ «ОЦ»

Примечания:

  • предельное отклонение значения процентного содержания ОТВ на заданной площади – ±5 %;

  • тонкими линиями указаны эпюры орошения для всей орошаемой площади.

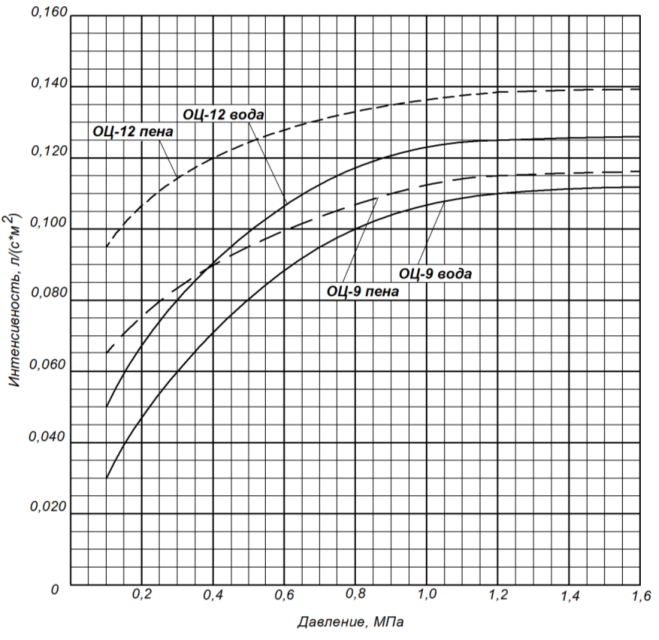

4 ЭПЮРЫ ЗАВИСИМОСТИ СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ

  - Защищаемая площадь на воде – 12 м[2] («ОЦ-9») и 9,6 м[2] («ОЦ-12»); Защищаемая площадь на пене – 7 м[2] («ОЦ-9» и «ОЦ-12»);


     - Высота установки: на воде – 2,5 м; на пене – 3 м; Поток ОТВ направлен вертикально вниз

Примечания:

  1. Графические зависимости интенсивности орошения от давления носят справочно-информационный

характер и предназначены для предварительного подбора оросителя перед проведением гидравлического расчета. 2. Предельное отклонение значения интенсивности орошения на защищаемой площади – ± 5 %.

ДАЭ 100.465.000 ПС 4

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Все работы, связанные с испытаниями, монтажом и ремонтом, должны производиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

– Комплект поставки (шт.): ороситель – 40/20__; паспорт 1 на упаковку, муфта приварная – по количеству оросителей*.

*Определяется заказом в качестве дополнительной поставки.

9.1 Ороситель центробежный «ОЦ» упакован в соответствии с требованиями ТУ 28.29.22-170-00226827-2020.

10.1 Транспортирование оросителей в упаковке должно осуществляться в крытых транспортных средствах на любые расстояния в соответствии с правилами, действующими на данном виде транспорта.

10.2 Ящики с упакованными оросителями должны транспортироваться и храниться при температуре не выше 60 °С в условиях, исключающих непосредственное воздействие на них атмосферных осадков.

10.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11.1 Изготовитель гарантирует соответствие оросителей ГОСТ Р 51043-2002 и ТУ 28.29.22-170-00226827-2020 при соблюдении потребителем правил эксплуатации, хранения и транспортирования.

11.2 Гарантийный срок эксплуатации оросителей – 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.

11.3 Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приёмки ОТК.

Сертификат соответствия № ЕАЭС BY/112 02.01. ТР043 033.01 00493 действителен по 20.01.2031. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
