МОДУЛЬ ПОДАЧИ ПЕНООБРАЗОВАТЕЛЯ МОДЕЛЬ 3 Руководство по эксплуатации ДАЭ 500.015.000 РЭ

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ

Бийск 2025

1 Общие сведения об изделии

1.1 Назначение.

1.1.1 Модуль подачи пенообразователя (далее – МПП) предназначен для автоматического дозирования пенообразователя (ПО) с плотностью от 1,0х10[3] до 1,2х10[3] кг/м³ и кинематической вязкостью до 15 мм²/с и получения рабочего раствора заданной концентрации в системах пенного пожаротушения. 1.1.2 МПП соответствует климатическому исполнении О, категории размещения 4 по ГОСТ 15150-69, но для работы с нижним предельным значением температуры плюс 5 °С.

1.2 Обозначение МПП имеет следующую структуру:

Пример условного обозначения МПП с номинальным диаметром смесителя DN 100, концентрацией смешения рабочего раствора пенообразователя 6 %, рабочим давлением 0,8 МПа, модели 3: МПП 100-6/0,8.3

2 Комплект поставки

2.1 Комплект поставки приведен в таблице 1.

ДАЭ 500.015.000 РЭ

3 Основные технические характеристики

3.1 Основные технические характеристики приведены в таблице 2.

4 Устройство и принцип работы изделия

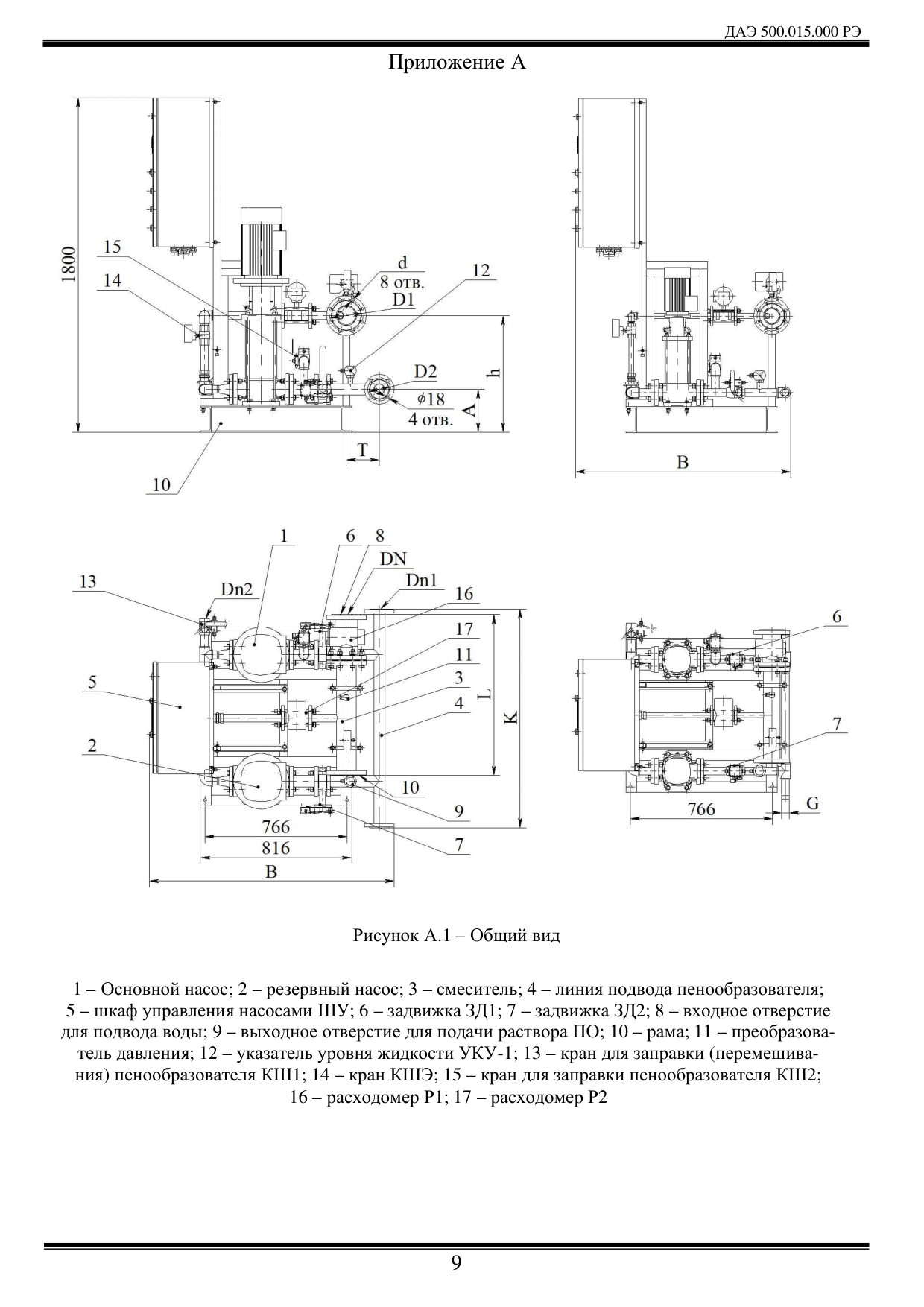

4.1 Общий вид изделия представлен в Приложении А (рисунок А.1 и

4.2 Схема функциональная представлена в Приложении Б (рисунок Б.1 и

4.3 Электротехническая часть.

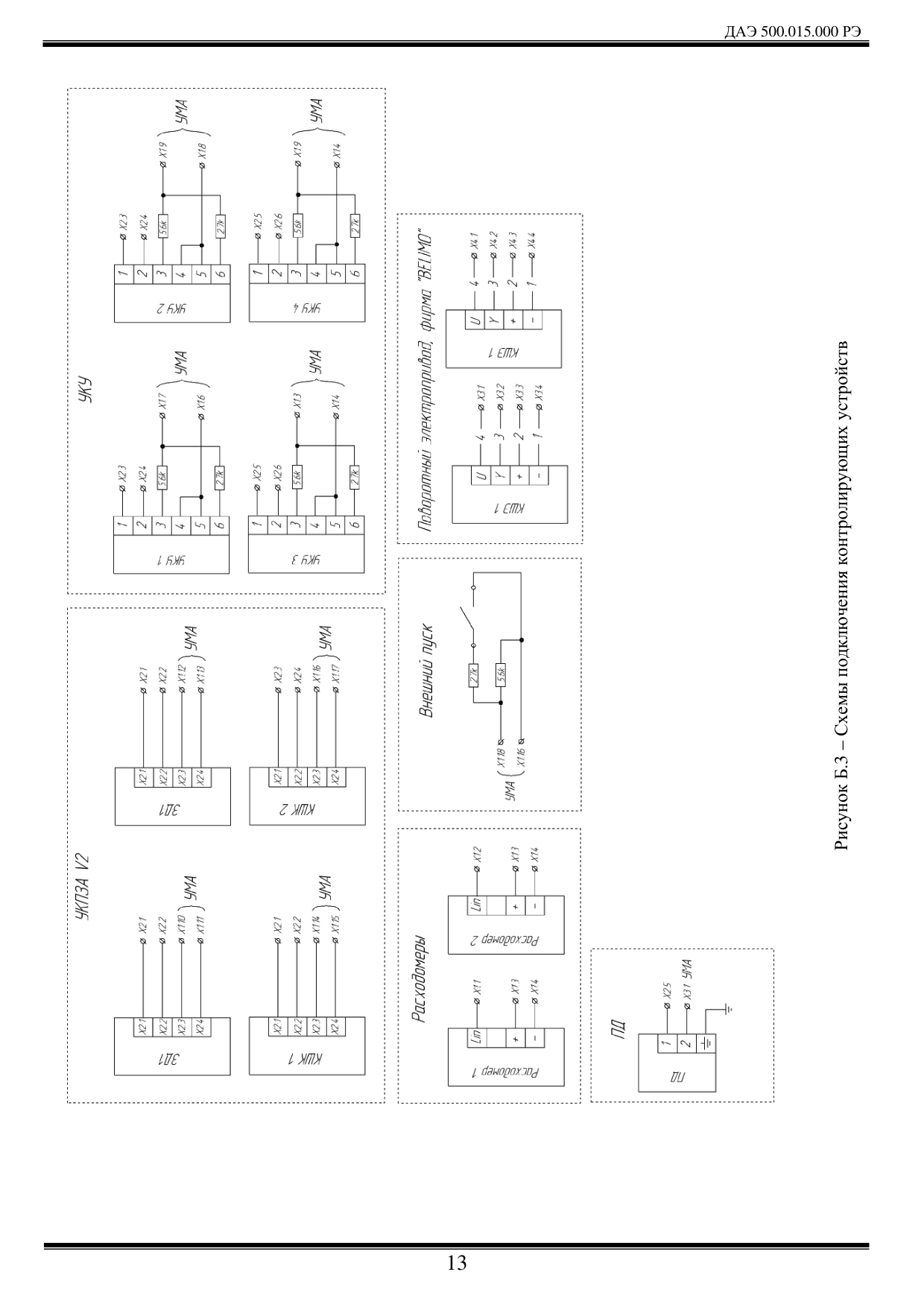

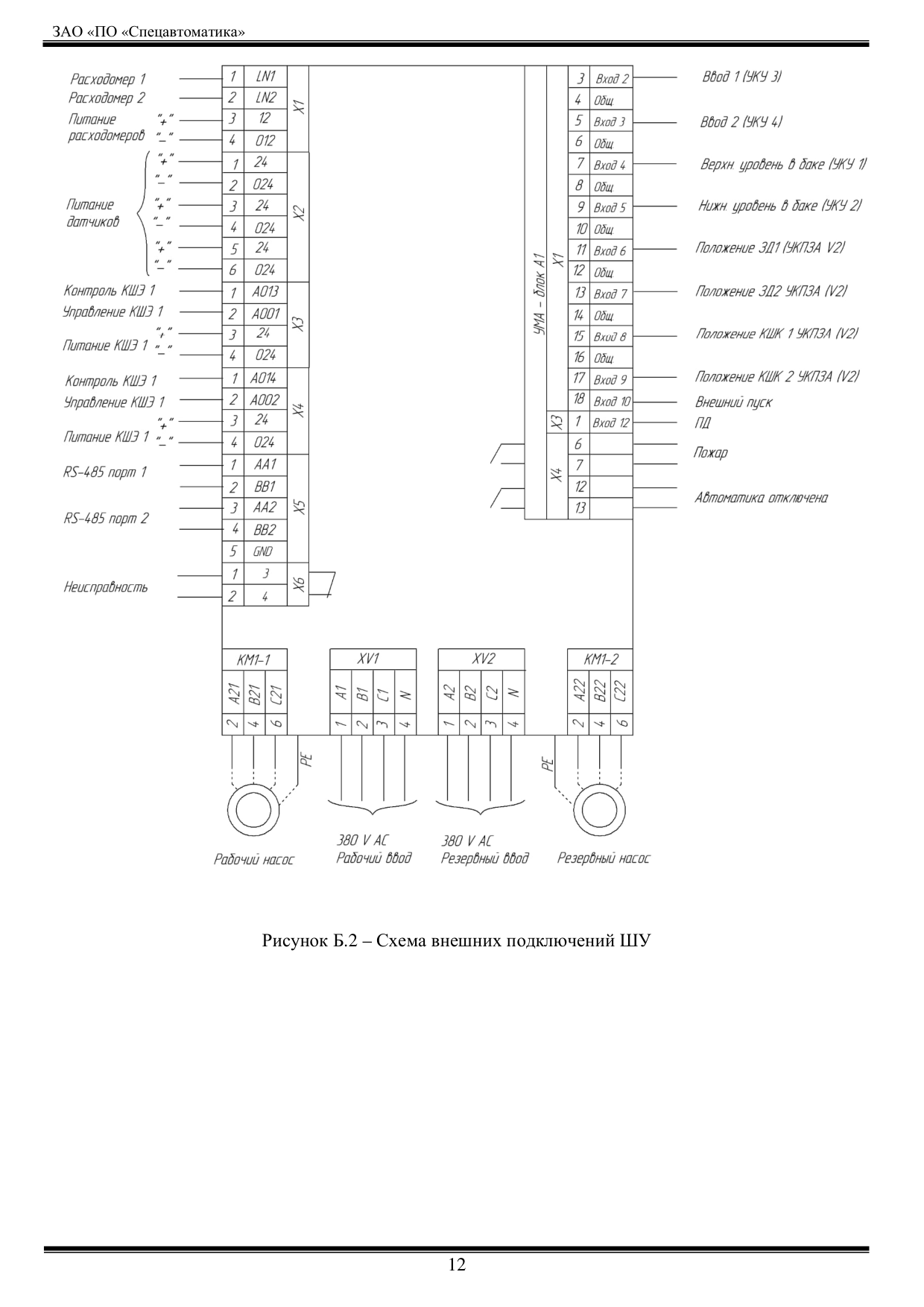

4.3.1 Схема внешних подключений представлена в Приложении Б (рисунок Б.2). Схемы подклю-

• чения контролирующих устройств представлены на рисунке Б.3.

4.3.2 Шкаф управления (ШУ) предназначен для автоматического и ручного пуска электродвига-

• телей насосов МПП (основного (Н1), резервного (Н2)).

4.3.3 По способу защиты человека от поражения электрическим током шкаф относится к классу

• OI по ГОСТ 12.2.007.0-75. Конструкция шкафа обеспечивает пожарную безопасность в соответствии с требованиями ГОСТ 12.2.007.0-75.

4.3.4 Потребляемая мощность в режиме ожидания – не более 50 Вт.

4.3.5 Степень защиты оболочкой – IP54 по ГОСТ 14254-2015.

4.3.6 В дежурном режиме трехпозиционные переключатели основного и резервного насосов с подсветкой, расположенные на передней панели шкафа, должны быть установлены в положении «Автом.».

4.3.7 В дежурном режиме шкаф осуществляет:

−контроль наличия напряжения на рабочем и резервном вводах электропитания (свечение ламп на лицевой панели ШУ);

• −контроль целостности пусковых цепей основного и резервного насосов;

• −контроль давления на входе в смеситель;

• −контроль целостности линий связи с датчиком давления;

• −контроль целостности линий связи с расходомерами;

• −контроль целостности линий связи с кранами КШЭ;

• −контроль положения дисковых затворов;

• −контроль положения шаровых кранов;

• −контроль наличия ПО во всасывающем коллекторе;

• −контроль уровня пенообразователя в емкости;

• −информация о состоянии шкафа управления передается на шкаф ШУК по линиям интерфейса

• RS-485.

4.4 При возникновении внештатной ситуации (отказ автоматики установки пожаротушения) предусмотрены трехпозиционные переключатели с подсветкой. Для ручного запуска насосов

(основного или резервного) необходимо перевести переключатель в положение «Вкл.», запустится соответствующий насос, что подтвердится свечением лампы «Запущен».

4.5 Для проведения ремонта изделия или сопряженных с ним устройств, предусмотрено положение переключателя «Откл.».

4.6 При отключении автоматического режима работы насоса, будет светиться, соответствующая лампа на трехпозиционном переключателе.

4.7 Принцип работы.

4.7.1 Запуск МПП может осуществляться в двух режимах: ручном и автоматическом. В автоматическом режиме есть возможность запускать МПП от внешних устройств по «сухому контакту», либо по интерфейсу RS-485 от шкафа ШУК производства ЗАО «ПО «Спецавтоматика». Основным режимом работы является автоматический.

4.7.2 Во время ручного пуска может осуществляться запуск и подача ПО, заправка, и перемешивание ПО в емкости для хранения.

4.7.3 В автоматическом режиме МПП работает под управлением ШУ.

4.7.4 Необходимо обеспечить давление воды в смесителе в дежурном режиме. Это необходимо для запирания обратных клапанов КО1 и КО2, препятствующих попаданию пенообразователя в подводящий трубопровод, до запуска системы пожаротушения.

4.7.5 При запуске насосной установки, подающей воду, должен выдаваться управляющий сигнал на включение МПП. Управляющий сигнал поступает в ШУ. МПП переходит в состояние «Пожар» и при отсутствии неисправностей и наличия пенообразователя во всасывающем коллекторе происходит запуск основного насоса Н1 (свечение лампы «Запущен» на передней панели ШУ). Пенообразователь поступает через кран КШЭ1 в смеситель (С). Если основной насос неисправен или он не в автоматическом режиме или по истечении 40 с работы основного насоса расходомер Р2 не зафиксировал расчетный расход ПО – запустится резервный насос (подтвердится свечением лампы «Запущен» на передней панели ШУ). Пенообразователь начинает поступать через кран КШЭ2 в смеситель (С). Расходомер Р1 следит за расходом воды в подводящем трубопроводе. Время регулировки расхода ПО краном КШЭ1(2) до требуемого значения составляет не более 1,5 минут с момента открытия. Смеситель обеспечивает смешивание воды и пенообразователя.

4.7.6 УКУ3 и УКУ4 следят за наличием ПО во всасывающей линии и выдают сигналы в ШУ. УКУ1 и УКУ2 устанавливаются на стенках емкости в верхнем и нижнем положении ПО соответственно. Если уровень ПО опускается до нижней границы УКУ2 выдает сигнал в ШУ, насос, подающий ПО, отключается. Выдается сигнал неисправности. МПП переходит в состояние «Авария».

4.7.7 Кнопка «Возврат схемы» возвращает МПП в дежурный режим при отсутствии сигнала неисправности. Свечение зеленой лампы подтверждает дежурный режим. На панели оператора – «Состояние МПП «Дежурный режим».

4.7.8 Время работы МПП в автоматическом режиме задается в меню панели оператора (рисунок 2). Задав требуемое значение необходимо нажать кнопку «Запись».

ДАЭ 500.015.000 РЭ

5 Панель оператора

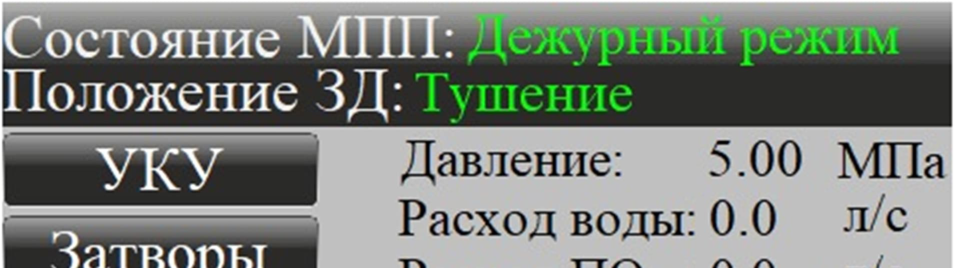

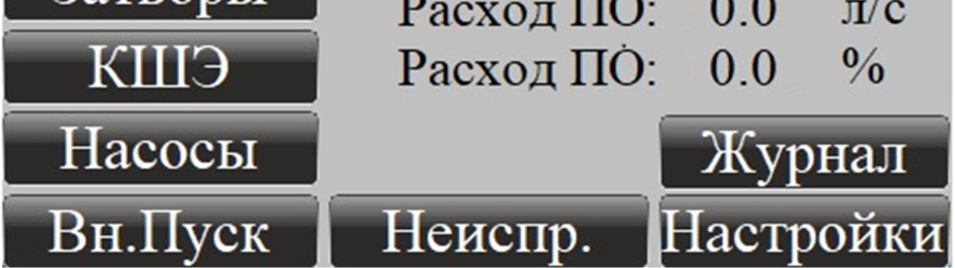

5.1 Главный экран панели оператора (рисунок 1) отображает состояние МПП, положение затворов, давление воды, расход воды и ПО, меню для перехода на экран настроек, состояния датчиков и возможные неисправности.

Рисунок 1 – Главный экран

5.2 Состояния МПП:

−«Дежурный режим» – МПП в дежурном режиме;

−«Внимание» – в работе МПП обнаружены отклонения, которые не влияют на логику работы, но их необходимо устранить;

−«Авария» – неисправен один из узлов (элементов), который влияет на логику работы МПП;

−«Пожар» – запущен процесс дозирования ПО;

−«Блокировка» – работа МПП заблокирована, для перевода в «Дежурный режим» нужно нажать кнопку «Возврат схемы»;

−«Автоматика отключена» – у одного из насосов отключена автоматика;

−«Перемешивание» – затворы (ЗД) и шаровые краны (КШ) переведены в положения для перемешивания ПО в емкости для хранения;

−«Заправка» – затворы дисковые (ЗД) и краны шаровые (КШ) переведены в положения для заправки ПО в емкость для хранения.

5.3 Положения ЗД:

−«Тушение» – затворы (ЗД) и шаровые краны (КШ) переведены в положение для подачи ПО в

смеситель;

−«Перемешивание» – затворы (ЗД) и шаровые краны (КШ) переведены в положения для перемешивания ПО в емкости для хранения;

−«Заправка» – затворы дисковые (ЗД) и краны шаровые (КШ) переведены в положения для заправки ПО в емкость для хранения ПО;

−«Неверное» – затворы (ЗД) и шаровые краны (КШ) не переведены ни в одно из вышеперечисленных положений.

5.4 Экран «Состояние УКУ» отображает информацию о состоянии УКУ, установленных в МПП и ёмкости для хранения ПО.

5.5 Экран «Состояния затворов» отображает информацию о состоянии затворов и кранов шаро-

вых.

5.6 Экран «Состояние КШЭ» отображает информацию о состоянии кранов шаровых с электроприводом.

5.7 Экран «Состояние насосов» отображает информацию об основном и резервном насосе.

5.8 Экран «Состояние внешнего пуска» отображает информацию о состоянии шлейфа для запуска МПП по «сухому контакту».

5.9 Экран «Неисправности» отображает информацию о неисправностях, событиях, которые приводят к нештатной работе МПП и времени их возникновения.

5.10 Экран «Настройки» (рисунок 2) отображает время работы МПП в автоматическом режиме.

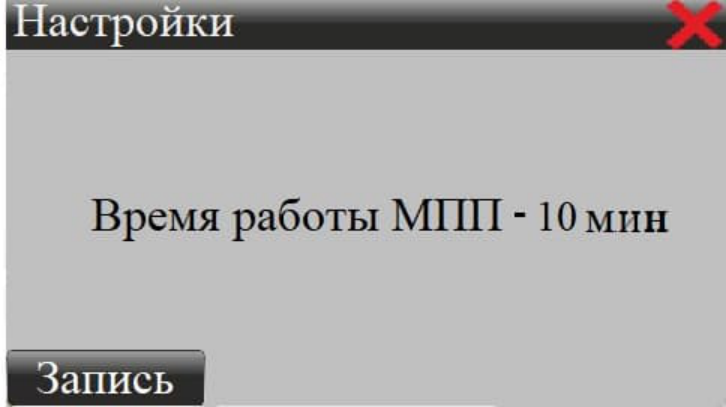

Рисунок 2 – Экран «Настройки»

6 Порядок монтажа и подготовка к работе

6.1 Перед установкой удалить с МПП транспортные заглушки и провести внешний осмотр на наличие механических повреждений.

6.2 Установите МПП на подготовленное место монтажа. Схема расположения анкеров приведена на рисунке 3.

6.3 Выставите МПП с помощью уровней горизонтально на временные монтажные подставки или монтажные винтовые опоры, высотой до 75-80 мм от уровня пола помещения насосной МПП относительно осей насосных агрегатов и рамы модуля. Отклонение от горизонтальности – не более 0,01. Крепление к полу помещения (без кафеля или другого покрытия пола) осуществляется бетоном, методом подлива фундамента. При этом контур, ограниченный опалубкой вокруг рамы модуля МПП, должен превышать контур самой рамы, не менее чем на 100 мм на сторону и иметь желательно прямоугольную форму в плане.

6.4 Соедините всасывающий трубопровод МПП с линией подачи пенообразователя от емкости для хранения ПО. Соединительные трубопроводы выполняются по возможности короткими, с наименьшим числом колен, без резких переходов и острых углов.

6.5 Подсоединение трубопроводов к всасывающему патрубку возможно, как с двух, так и, с одной стороны. При подсоединении труб с одной стороны, второй фланец глушится. В дальнейшем, возможно подключить к свободному фланцу емкость с водой для пробного запуска МПП, не используя ПО. Присоединительные размеры МПП представлены в Приложении А.

6.6 Выпустите воздух из внутренних полостей насосов с помощью технологических штуцеров (на насосах).

6.7 Соедините узлы МПП элементами соединительных трубопроводов с фланцевыми и резьбовыми разъёмами «по месту».

6.8 Выполните подключение ШУ к основному и резервному питанию, соблюдая фазировку.

6.9 Смеситель с расходомером Р1 монтируется на подводящий трубопровод системы. Размеры фланцевых соединений согласно ГОСТ 33259-2015. Расходомер Р1 должен иметь перед собой прямой участок трубопровода длиной не менее пяти диаметров DN.

6.10 В дежурном режиме переключатели режимов работы всех насосов должны находиться в положении «Автоматический пуск» («Автом.»).

6.11 Вся запорная арматура МПП кроме задвижки 1 и задвижки 2 в дежурном режиме находится в закрытом состоянии.

ДАЭ 500.015.000 РЭ

7 Техническое обслуживание

7.1 В ШУ используется опасное для жизни напряжение. При монтаже и в процессе эксплуатации обслуживающий персонал должен руководствоваться действующими «Правилами технической эксплуатации электроустановок потребителей электрической энергии» и «Правилами по охране труда при эксплуатации электроустановок».

7.2 Заправка емкости пенообразователем.

7.2.1 Переведите переключатели насосов МПП в режим «Откл.» (положение тумблера «Откл.»).

7.2.2 Подключите емкость с пенообразователем к крану КШ2.

7.2.3 КШ1 должен быть подключен посредством трубопровода к емкости для хранения ПО.

7.2.4 Закройте ЗД1 и ЗД2. Откройте краны КШ1 и КШ2.

7.2.5 После выполнения пункта 7.2.4 отображение положения затворов переходит в режим «За-

• правка». На панели оператора высвечивается соответствующее сообщение. КШЭ1 и КШЭ2 закроются автоматически. Дождитесь закрытия.

7.2.6 Переведите трехпозиционный переключатель основного насоса Н1 в режим «Вкл.».

7.2.7 Насос начинает подавать ПО в емкость. Следите за уровнем ПО на панели оператора на экране «ПО». Когда уровень ПО достигнет УКУ1 на экране «ПО» засветится соответствующий индикатор. После чего отключите работу насоса, переведя трехпозиционный переключатель в режим «Откл.».

7.2.8 После остановки Н1 перекройте КШ1 и КШ2; ЗД1 и ЗД2 откройте. Переведите переключатели насосов в автоматический режим «Автом.».

7.3 Перемешивание ПО в емкости.

7.3.1 Переведите переключатели насосов МПП в режим «Откл.».

7.3.2 Закройте ЗД2 и КШ2. Откройте КШ1 и ЗД1. УКУ2 должен показывать наличие ПО.

7.3.3 После выполнения пункта 7.3.2 отображение положения затворов переходит в режим «Перемешивание». На панели оператора высвечивается соответствующее состояние. КШЭ1 и КШЭ2 закроются автоматически. Дождитесь закрытия.

7.3.4 Переведите трехпозиционный переключатель основного насоса Н1 в режим «Вкл.»

7.3.5 Насос начинает забирать ПО из емкости через линию подачи ПО и подавать его обратно через кран КШ1.

7.3.6 Через 3-5 минут произведите остановку насоса, переведя трехпозиционный переключатель

• в режим «Откл.».

7.3.7 После остановки Н1 перекройте кран КШ1, ЗД2 откройте. Переведите переключатели насосов в режим «Автом.».

7.4 Не реже раза в месяц производите ручное полное открытие кранов КШЭ1 и КШЭ2. Краны должны автоматически вернуться в исходное состояние.

8 Транспортирование и хранение

8.1 Транспортирование МПП следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 4 по ГОСТ 15150-69, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.

8.2 При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на МПП.

8.3 До монтажа МПП должен находиться в помещении или под навесом. Условия хранения в части воздействия климатических факторов внешней среды должны соответствовать условиям 4 по ГОСТ 15150-69.

8.4 При транспортировании МПП в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

9 Гарантийные обязательства

9.1 Изготовитель гарантирует соответствие МПП требованиям ТУ 28.99.39-114-00226827-2017 при соблюдении потребителем правил эксплуатации, хранения и транспортирования.

9.2 Гарантийный срок хранения составляет 3 года с момента его изготовления.

9.3 Гарантийный срок эксплуатации составляет 2 года с момента ввода в эксплуатацию в пределах срока хранения.

10 Сведения о рекламациях

10.1 При отказе в работе или неисправности МПП в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт предъявляемых рекламаций.

11 Свидетельство о приемке и упаковывании

11.1 МПП____зав. №__ соответствует требованиям ТУ 28.99.39-114-00226827-2017 признана годной к эксплуатации и упакована согласно требованиям документации предприятия-изготовителя.

Упаковщик

ОТК

__ __ личная подпись расшифровка подписи число, месяц, год __ __ личная подпись штамп ОТК число, месяц, год

–

ДАЭ 500.015.000 РЭ

Таблица Б.1 – Перечень элементов

Декларация о соответствии ЕАЭС N RU Д-RU.РА09.B.94248/25, действительна по 30.10.2030. Сертификат соответствия РОСС RU.Я2331.04ПВК0.Н00050, действителен по 29.06.2026.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
