СИГНАЛИЗАТОР ПОТОКА ЖИДКОСТИ «СПЖ-м»
Руководство по эксплуатации ДАЭ 100.424.000 РЭ
ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ
Бийск 2026
1 Общие сведения об изделии
1.1 Сигнализатор потока жидкости (далее – СПЖ-м) предназначен для формирования сигнала об изменении контролируемого значения расхода огнетушащего вещества (далее – ОТВ) с помощью сухого контакта в автоматических системах водяного и пенного пожаротушения.
1.2 СПЖ-м соответствует климатическому исполнению У, категории размещения 3.1 по ГОСТ 15150-69.
1.3 Степень защиты оболочкой – IP54 по ГОСТ 14254-2015.
1.4 Пример условного обозначения СПЖ-м устанавливаемом на трубопроводе с номинальным диаметром (условным диаметром) DN 200, расходом жидкости при котором происходит срабатывание – 0,63 дм[3] /с, максимальным рабочим давлением – 1,6 МПа, одной контактной группой, вертикальным рабочим положением на трубопроводе, муфтовым типом соединения, климатическим исполнением У, категорией размещения 3.1, условным наименованием «СПЖ-м»:
СПЖ 200-0,63/1,6(1)-ВМ.У3.1-«СПЖ-м»
2 Комплект поставки
2.1 Комплект поставки приведен в таблице 1.
| Наименование | Кол., шт. | Примечание |
|---|---|---|
| Сигнализатор потока жидкости «СПЖ-м» | 1 | |
| Руководство по эксплуатации (ДАЭ 100.424.000 РЭ) | 1 | |
| Комплект сменных лопаток DN (25-200) | 1 | |
| Шайба уплотнительная | 1 | ЗИП |
| Комплект монтажных частей для установки СПЖ-м (зависит от DN трубопровода) | 1 | DN по запросу |
3 Технические характеристики
3.1 Технические характеристики приведены в таблице 2.
| Наименование параметра | Значение | |
|---|---|---|
| 1 Рабочее гидравлическое давление, МПа | 0,05-1,60 | |
| 2 Рабочая среда (ОТВ) | Вода, раствор пенообразователя | |
| 3 Коэффициент потерь давления (ξ) в трубопроводе* | DN 25 | 1,58х10-5 |
| DN 32 | 8,8х10-6 | |
| DN 40 | 5,2х10-6 | |
| DN 50 | 3,95х10-6 | |
| DN 65 | 2,23х10-6 | |
| DN 80 | 8,46х10-7 | |
| DN 100 | 2,93х10-7 | |
| DN 150 | 5,69х10-8 | |
| DN 200 | 1,88х10-8 | |
| 4 Расход срабатывания, дм3/с (л/с), не более | 0,63 | |
| 5 Время срабатывания**, с, не более | 2 | |
| 6 Коммутирующий ток (при переменном напряжении от 0,2 до 250 В и постоянном напряжении от 0,2 до 30 В), А, не менее |
3 | |
| 7 Назначенный срок службы, лет | 10 | |
| 8 Масса, кг, не более | 0,5 | |
| *Потери давления в СПЖ-м, м вод. ст., определяются согласно СП 485.1311500.2020 по формуле Р = ξ∙γ∙Q2, где ξ – коэффициент потерь давления; γ – плотность воды, кг/м3; Q – расчетный расход воды (раствора пенообразователя), м3/ч. **С момента установления расхода – не более 0,63 дм3/с. |
||
ДАЭ 100.424.000 РЭ
4 Устройство и принцип работы изделия

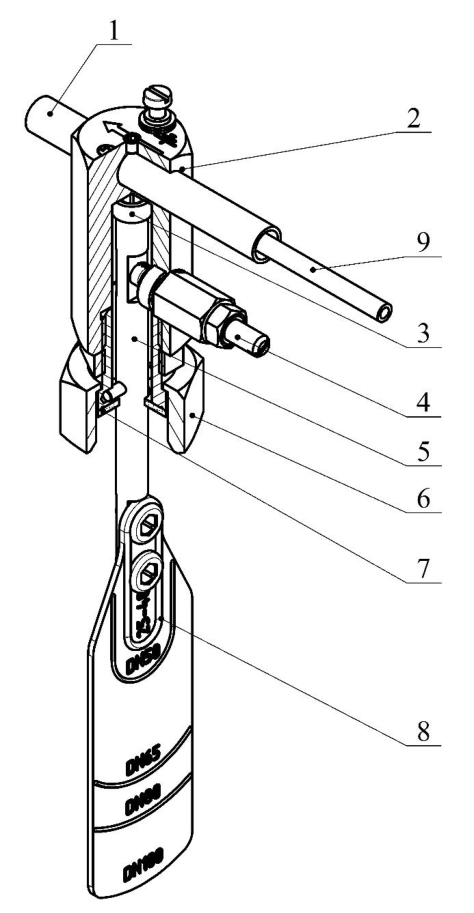

4.1 Общий вид СПЖ-м приведен на рисунке 1.

1 – контактное реле (геркон); 2 – корпус; 3 – магнит; 4 – регулятор чувствительности; 5– рычаг; 6 – гайка (G3/4); 7 – шайба уплотнительная; 8 – лопатка (сменная); 9 – кабель 2х0,5 мм[2] , L=0,5 м.
Рисунок 1 – Общий вид СПЖ-м с лопаткой DN 100
4.2 В дежурном режиме (отсутствие расхода ОТВ) регулятор чувствительности 4 удерживает рычаг 5 в таком положении, при котором контактное реле 1 разомкнуто. При возникновении потока ОТВ, воздействующего на закрепленную на рычаге лопатку 8, происходит перемещение магнита 3, установленного на торце рычага, в область расположения контактного реле и последующее его замыкание. Отсутствие потока ОТВ возвращает СПЖ-м в дежурный режим.
4.3 Регулятор чувствительности 4 первоначально находится в полностью выкрученном положении. Расход воды срабатывания (порог чувствительности включения) в данном положении составляет не более 0,63 дм[3] /c. Вращение регулятора по часовой стрелке увеличивает значение диапазона срабатывания (порога чувствительности включения или выключения) и настраивается индивидуально на смонтированной системе пожаротушения.
5 Порядок установки и подготовки к работе
5.1 ВНИМАНИЕ! Для стабильной работы СПЖ-м необходимо устанавливать на прямолинейном участке трубопровода. Длина прямолинейного участка до и после СПЖ-м должна быть не менее пяти значений номинального диаметра DN, выраженных в миллиметрах.
5.2 Перед установкой СПЖ-м проведите внешний осмотр.

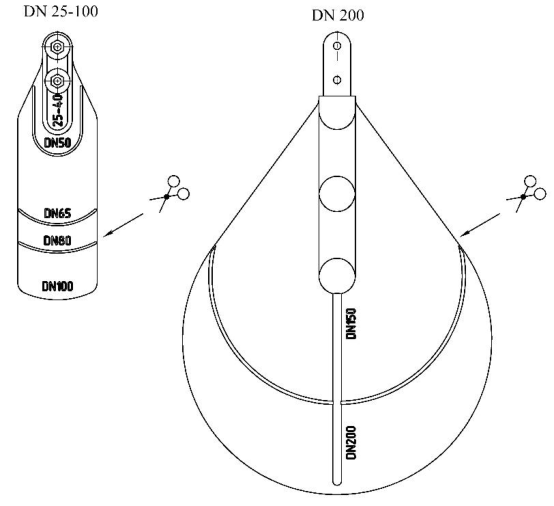

5.3 Установите лопатку соответствующего номинального диаметра трубопровода на рычаг с помощью винтов, поставляемых в комплекте, как показано на рисунке 2.

Рисунок 2 – Общий вид лопаток
5.4 В составе СПЖ-м имеется шайба уплотнительная 7, позволяющая обеспечить герметичность соединения с трубопроводом без дополнительного уплотнения (момент затяжки гайки 6 должен быть не более 15 Н·м).

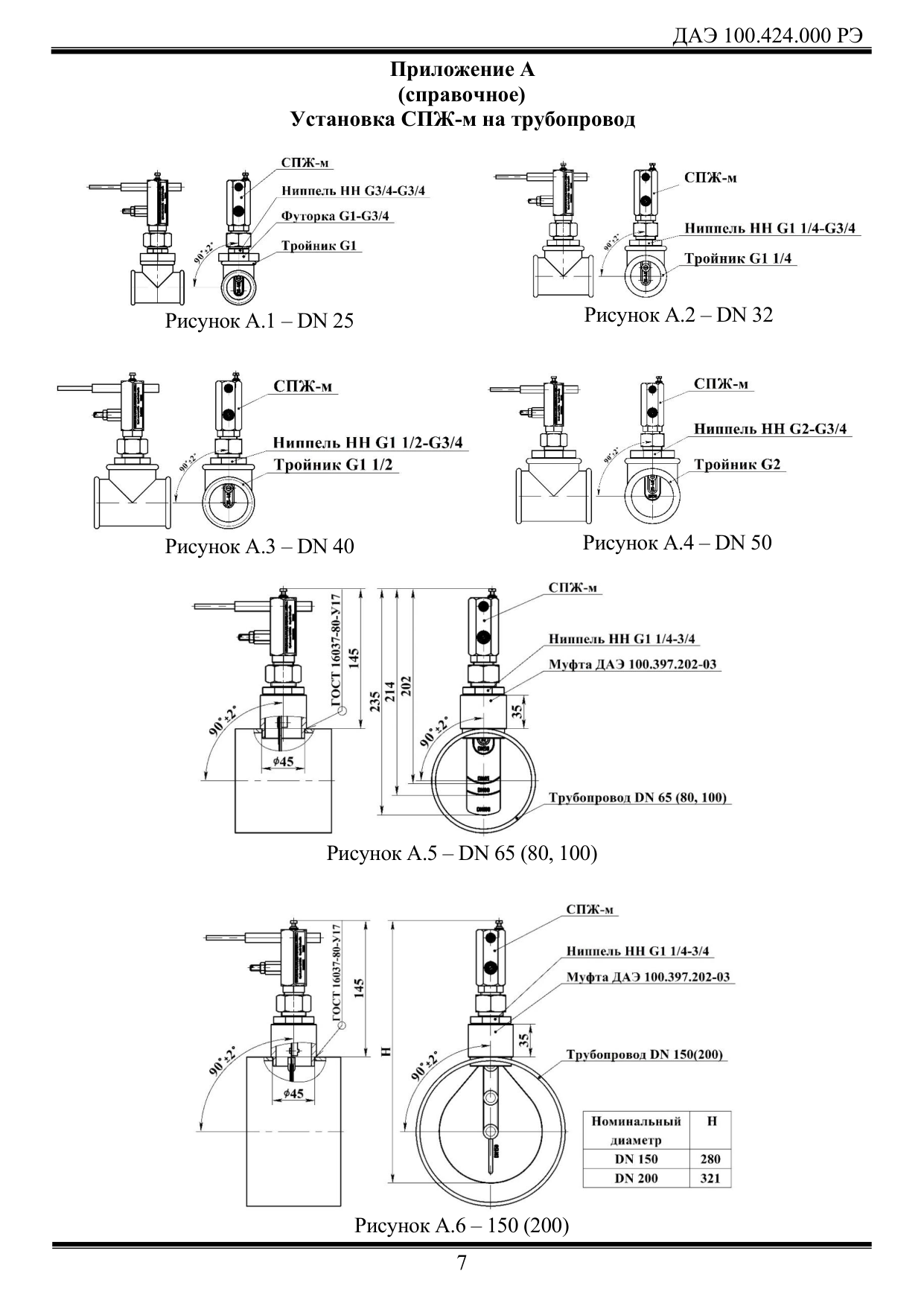

5.5 ВНИМАНИЕ! Установка СПЖ-м на трубопровод производится в вертикальном положении согласно Приложению А. Необходимо использовать комплект монтажных частей производства ЗАО «ПО «Спецавтоматика» . Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности СПЖ-м, вызванные использованием комплекта монтажных частей других производителей.
5.6 Направление потока, указанное на корпусе, должно совпадать с направлением потока ОТВ.
5.7 Сечение подключаемых проводников кабеля должно быть не менее 0,5 мм[2] . Схема электрическая принципиальная приведена на рисунке 3.

Рисунок 3 – Схема электрическая принципиальная
5.8 После установки СПЖ-м на трубопровод необходимо проверить его работоспособность.
ДАЭ 100.424.000 РЭ
6 Техническое обслуживание
6.1 Техническое обслуживание является мерой поддержания работоспособности СПЖ-м, предупреждения поломок и неисправностей.
6.2 Во время эксплуатации следует производить периодические осмотры (регламентные работы) в сроки, установленные графиком в зависимости от режима работы системы, но не реже одного раза в шесть месяцев.
6.3 При осмотрах необходимо проверить отсутствие утечек через резьбовые соедине-
ния.
7 Транспортирование и хранение
7.1 Транспортирование СПЖ-м в упаковке следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 6 по ГОСТ 15150-69 с нижним предельным значением температуры минус 50 °C, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.
7.2 При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на тару.
7.3 После транспортирования СПЖ-м при отрицательных температурах воздуха он должен быть выдержан в течение не менее 6 часов в помещении с нормальными климатическими условиями.
7.4 При транспортировании в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846–2002.
7.5 До монтажа на защищаемом объекте СПЖ-м должен находиться в помещении или под навесом, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов, что соответствует условиям 5 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.
8 Гарантийные обязательства
8.1 Гарантийный срок эксплуатации СПЖ-м составляет 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
8.2 Гарантийное обслуживание не производится в следующих случаях:
− нарушены требования монтажа, изложенные в настоящем руководстве;
− если нормальная работа СПЖ-м может быть восстановлена очисткой от грязи, проведением технического обслуживания изделия.
9 Указания по утилизации
9.1 СПЖ-м не представляет опасности для окружающей среды и здоровья людей после окончания срока службы.
9.2 СПЖ-м не содержит драгоценных металлов.
9.3 СПЖ-м не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.
10 Сведения о рекламациях
10.1 При отказе в работе или неисправности СПЖ-м в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт предъявляемых рекламаций.
11 Свидетельство о приемке и упаковывании
11.1 Сигнализатор потока жидкости СПЖ 200-0,63/1,6(1)-ВМ.У3.1-«СПЖ-м» заводской № _________ соответствует техническим требованиям ТУ 26.30.50-192-00226827-2024, признан годным к эксплуатации и упакован согласно требованиям документации предприятия-изготовителя.
Упаковщик __ __ __ личная подпись расшифровка подписи число, месяц, год ОТК __ ___ личная подпись штамп ОТК число, месяц, год

Сертификат соответствия № ЕАЭС RU С-RU.ПБ97.В.00589/24, действителен по 12.12.2029.
Декларация о соответствии № ЕАЭС N RU Д-RU.PA06.В.21965/25, действительна по 21.07.2030.
СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
Адрес предприятия-изготовителя:
659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10
Контактные телефоны:
8-800-2008-208 (звонок по России бесплатный)
Отдел сбыта – (3854) 44-90-42
- http://www.sa biysk.ru/ Сделано в России
