Схема подключения ИПА к системе РУБЕЖ через адресную метку

СИСТЕМЫ ПОЖАРОТУШЕНИЯ

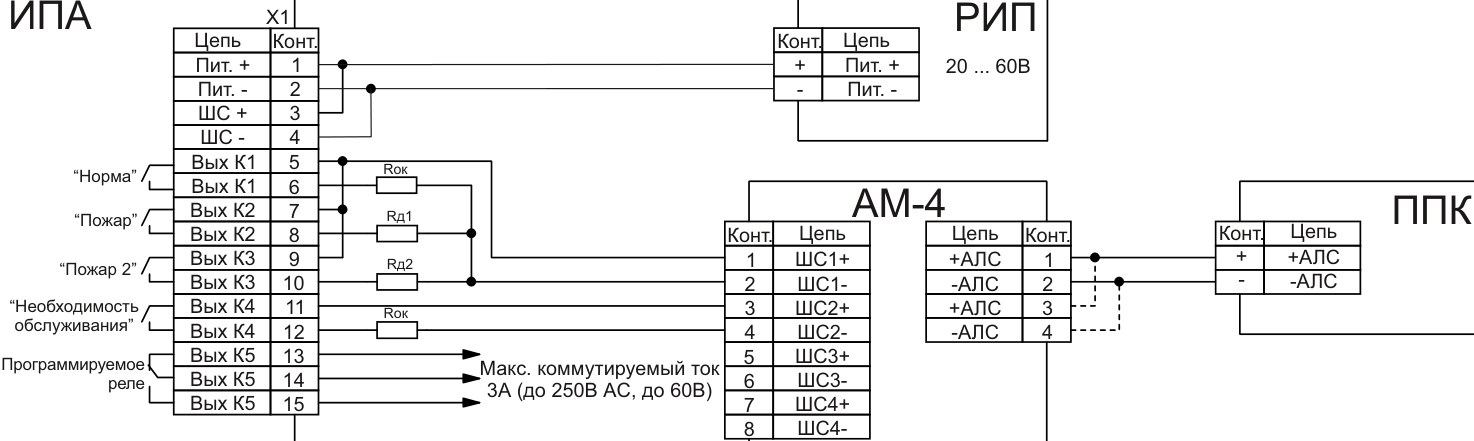

Схема подключения ИПА к адресной системе «РУБЕЖ»

Для приборов с Для ШС тип 3 АМ4 протоколом R1 (нормально разомкн.) Rок 680 Ом3 или 2 кОм Rд1 680 Ом2 или 1,2 кОм Rд2 680 Ом

Для приборов с Тип контакта датчика Д1-НР, Д2-НР протоколом R3 Rок 360 Ом+360 Ом+680 Ом или 1,5 кОм Rд1 360 Ом*2 или 1 кОм Rд2 360 Ом
