Руководство по эксплуатации (Клапан "Баге")

КЛАПАН ОБРАТНЫЙ ОДНОДИСКОВЫЙ ПОВОРОТНЫЙ «БАГЕ»

Руководство по эксплуатации ДАЭ 100.282.000 РЭ

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ

Бийск 2022

1 Общие указания по эксплуатации

Клапан обратный однодисковый поворотный (далее по тексту клапан) не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании клапана лицом, ответственным за их безопасность.

После вскрытия упаковки проверить комплектность и произвести внешний осмотр клапана.

Эксплуатацию клапана производить в соответствии с требованиями настоящего руководства по эксплуатации.

2 Назначение изделия

Клапан обратный однодисковый поворотный - нормально закрытое запорное устройство, предназначенное для предотвращения обратного оттока воды при падении давления в подводящем трубопроводе.

Клапан соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69. Пример обозначения при заказе:

КО65/1,6-УФ.О4 - «Баге»;

3 Комплект поставки

Клапан поставляется в собранном виде. Комплект поставки клапана приведен в таблице 1.

4 Основные технические характеристики

Технические характеристики клапанов приведены в таблице 2.

Примечания

1 Время срабатывания клапана указано при минимальном давлении. Фактическое время срабатывания зависит от величины рабочего давления и определяется при испытаниях системы.

2 Потери давления РС, м вод. ст. определяются согласно СП 485.1311500.2020 по формуле РС = ξС•γ•Q[2] , где ξС - коэффициент потерь давления; γ–плотность воды, кг/м[3] ; Q – расчетный расход воды (раствора пенообразователя), м[3] /ч.

5 Требования безопасности

Доступ к частям клапана должен быть удобным и безопасным согласно ГОСТ 12.4.009-83.

Запрещается проведение регулировок и наладочных работ на клапане в дежурном режиме.

6 Порядок установки и подготовки к работе

Перед установкой клапана произвести внешний осмотр.

Клапан устанавливается вертикально или горизонтально (крышкой вверх).

Установить клапан на подводящий трубопровод в соответствии требованиям монтажного проекта.

После установки клапана произвести проверку готовности его к работе в следующей последовательности:

• заполнить трубопровод водой через клапан и создать в нем давление;

• снизить давление в полости под затвором;

• давление в полости над затвором клапана не должно измениться.

7 Техническое обслуживание

Техническое обслуживание является одной из составных мер поддержания работоспособности клапана, предупреждения поломок и неисправностей, а также повышения надежности работы.

В процессе эксплуатации клапана необходимо проводить следующие виды технического обслуживания:

• технический осмотр;

• профилактический осмотр;

• регламентные работы.

Технический осмотр клапана необходимо проводить ежедневно при сдаче смены путем внешнего осмотра. При этом проверяется плотность закрытия запорного устройства клапана по контрольным манометрам установленным до и после клапана.

Профилактический осмотр клапанов необходимо производить один раз в квартал путем внешнего осмотра и устранения замеченных недостатков.

Регламентные работы по обслуживанию клапана должны совмещаться с регламентными работами по обслуживанию установки пожаротушения. При проведении регламентных работ необходимо выполнить следующие операции:

• закрыть задвижки, слить воду из клапана;

• снять крышку, открутить пробки, вынуть ось, вынуть коромысло;

• произвести осмотр резиновой пластины и прокладки, при необходимости заменить их;

• произвести очистку внутренних поверхностей клапана от инородных материалов;

• произвести осмотр поверхности седла клапана и устранить обнаруженные дефекты;

• произвести осмотр, очистку и смазку подвижных элементов;

• произвести сборку клапана в обратном порядке;

• подготовить клапан к работе в соответствии с п. 6.4.

8 Возможные неисправности и методы их устранения

Перечень возможных неисправностей и способы их устранения приведены в таб-

лице 3.

9 Транспортирование и хранение

Условия транспортирования и хранения клапанов в части воздействия климатических факторов внешней среды по категории 5 ГОСТ 15150-69.

Клапан следует транспортировать на любых крытых транспортных средствах в соответствии с нормативными документами, действующими на соответствующем виде транспорта.

При транспортировании клапанов в районы Крайнего Севера и труднодоступные районы - транспортирование и хранение осуществлять по ГОСТ 15846 - 2002.

10 Указания по утилизации

Клапан не представляет опасности для окружающей среды и здоровья людей после окончания срока службы.

Клапан не содержит драгоценных металлов.

Клапан не выделяет вредных веществ в процессе эксплуатации и хранении. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.

11 Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие клапана техническим условиям при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации клапана 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю.

12 Сведения о рекламациях

При отказе в работе или неисправности клапана в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации.

В таблице 4 должны быть зарегистрированы все предъявляемые рекламации и дано их краткое содержание.

13 Свидетельство о приемке и упаковывании

Клапан обратный поворотный однодисковый КО _ /1,6У_.О4 – «Баге» заводской №_____соответствует требованиям ТУ 28.99.39 – 082 – 00226827 - 2019, признан годным к эксплуатации и упакован согласно требованиям документации завода-изготовителя.

Упаковщик __ ____ __ личная подпись расшифровка подписи число, месяц, год ОТК __ __ личная подпись штамп ОТК число, месяц, год

Приложение А

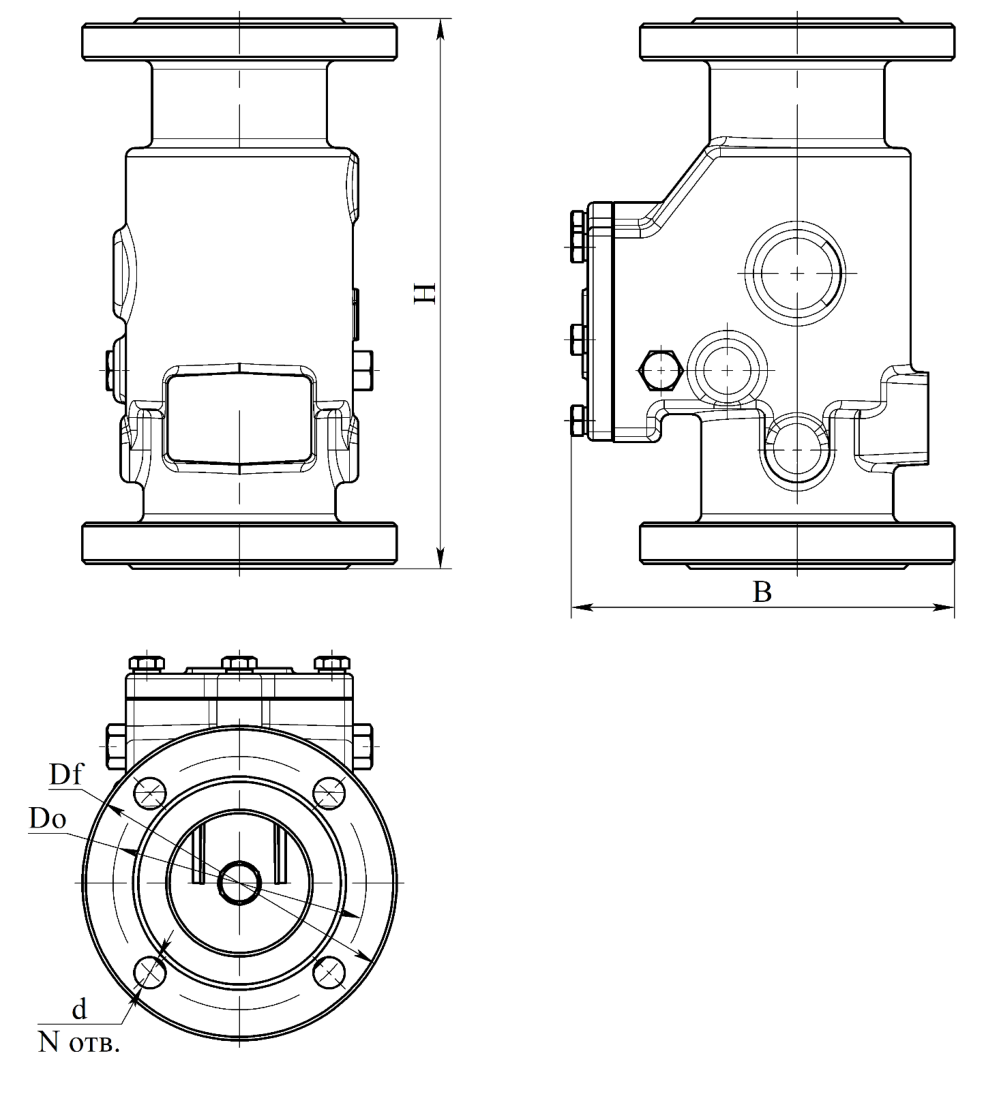

Габаритные и присоединительные размеры (в миллиметрах) клапана обратного «Баге»

Сертификат соответствия RU С-RU.ПБ97.В.00311/22, действителен по 02.02.2027.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес предприятия-изготовителя: ЗАО «ПО «Спецавтоматика». 659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10. Контактные телефоны:

- http://www.sa biysk.ru

Сделано в России
