ОПОВЕЩАТЕЛЬ

ОХРАННО-ПОЖАРНЫЙ КОМБИНИРОВАННЫЙ «КОРБУ-2М»

ПАСПОРТ

ДАЭ 100.238.000 ПС

Бийск 2026

ЗАО «ПО «Спецавтоматика»

1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1 Оповещатель охранно-пожарный комбинированный «Корбу-2М» (далее – оповещатель), предназначен для выдачи светового сигнала и трех звуковых сигналов, различающихся по тональности в системах охранной и пожарной сигнализации.

1.2 Условия эксплуатации оповещателя должны соответствовать значениям климатических факторов внешней среды исполнению УХЛ 2.1, ОМ5.1 по ГОСТ 15150-69, для работы при температуре от минус 40 до плюс 55 С и относительной влажности воздуха не более 953 % при температуре плюс 25 С (без конденсации влаги).

1.3 Оповещатель может эксплуатироваться в помещениях (объектах) и вне помещений при условии размещения его под навесом (козырьком), для защиты от прямого воздействия солнечного излучения и атмосферных осадков.

1.4 Звуковой оповещатель формирует сигналы, отличающиеся частотной модуляцией и прерывистостью в зависимости от задействованных входов (звонок, сирена, трель).

1.5 Оповещатель соответствует требованиям ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».

– 1.6 Оповещатель экологически чистое изделие и вредного воздействия на окружающую среду не оказывает.

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1 Диапазон питающего напряжения от источника информационного сигнала

  • постоянного тока – 10,2÷15 В.

2.2 Потребляемая мощность оповещателем при питании оповещателя от источ-

  • ника информационного сигнала питания постоянного тока – 12 В:

  • в дежурном режиме – не более 0,2 Вт;

  • –

  • в режиме «Тревога» не более 0,95 Вт, в том числе потребляемая мощность

  • звукового оповещателя по ГОСТ 26342-84 не должна превышать 0,75 Вт.

2.3 Информативность – 4 сигнала.

2.4 Удельная потребляемая мощность – не более 0,2 Вт/ед.

2.5 Уровень громкости звуковых сигналов по ГОСТ Р 53325-2012, но не менее

95 дБ.

2.6 Длительность работы звукового оповещателя в аварийном режиме – не более 24 ч (аварийным режимом следует считать режим непрерывного включения звукового оповещателя на время более 6 мин).

2.7 Цвет светового сигнала – красный.

2.8 Допускается по требованию потребителя использование других сигнальных

  • цветов.

2.9 Средний (установленный) срок службы – 10 лет.

2.10 Степень защиты оболочкой – IP41.

2.11 Габаритные размеры – не более 60х40х100 мм.

2.12 Масса – не более 200 г.

ДАЭ 100.238.000 ПС

3 КОМПЛЕКТ ПОСТАВКИ

3.1 Комплект поставки оповещателя включает в себя:

  • оповещатель «Корбу-2М»;

  • паспорт ДАЭ 100.238.000 ПС.

4 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

4.1 Гарантийный срок эксплуатации оповещателя – 18 месяцев со дня ввода его в эксплуатацию при соблюдении условий и правил его эксплуатации, но не более 24 месяцев со дня приемки отделом технического контроля (ОТК).

5 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

5.1 Оповещатель охранно-пожарный комбинированный «Корбу-2М» заводской № соответствует техническим условиям ТУ 26.30.50-181-00226827-2021 и признан годным для эксплуатации.

ОТК

личная подпись штамп ОТК число, месяц, год

6 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

6.1 Оповещатель охранно-пожарный комбинированный «Корбу-2М» упакован согласно требованиям, предусмотренным техническими условиями ТУ 26.30.50-181-00226827-2021.

Упаковку произвёл

личная подпись расшифровка подписи число, месяц, год

7 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

7.1 Монтаж оповещателя может выполнять персонал специализированных организаций, предварительно изучивший настоящий паспорт.

7.2 Подключение оповещателя проводить при отключенном напряжении пита-

ния.

8 РАЗМЕЩЕНИЕ И МОНТАЖ

8.1 Оповещатель согласно СП 484.1311500.2020, СП 3.13130.2009 размещается на стенах или других конструкциях охраняемых помещений. Габаритные и присоединительные размеры приведены на рисунке 1 приложения А.

8.2 Оповещатель подключается:

  • 1) к положительному выводу источника информационного сигнала постоян-

  • ного тока проводом красного цвета (общий провод);

  • 2) к отрицательному выводу источника подключается:

  • проводом черного цвета для выдачи первого звукового информационного сиг-

нала,

  • проводом синего цвета для выдачи второго звукового информационного сиг-

нала,

  • проводами черного и синего цвета одновременно для выдачи третьего звуко-

  • вого информационного сигнала,

  • проводом белого цвета для выдачи светового информационного сигнала.

ЗАО «ПО «Спецавтоматика»

9 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

9.1 В таблице 1 регистрируются предъявляемые рекламации и их краткое со-

  • держание. Дата рекламации Содержание Применяемые меры

ПРИЛОЖЕНИЕ А

(Обязательное)

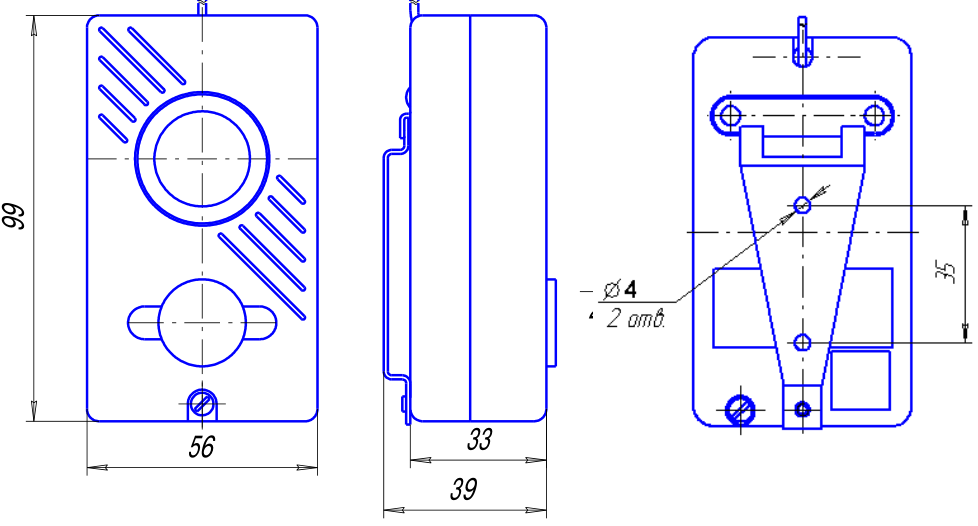

Габаритные и установочные размеры

Рисунок 1 – Внешний вид

Оповещатель охранно-пожарный комбинированный «Корбу-2М» выпускается согласно ТУ 26.30.50-181-00226827-2021

Качество и безопасность изделия подтверждены сертификатами:

Сертификат соответствия № ЕАЭС RU C-RU.АБ03.В.00047/21, действителен по 23.09.2026 г. Декларация о соответствии ЕАЭС N RU Д-RU.РА03.В.19018/23, действителен по 12.04.2028 г. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

АДРЕС ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ:

659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10 ЗАО «ПО «Спецавтоматика». КОНТАКТНЫЕ ТЕЛЕФОНЫ: 8-800-2008-208 (звонок по России бесплатный) отдел продаж – (3854) 44-90-42

Сделано в России
