Техническая информация («СУГ», «ДУГ»)
Тех. информацияОроситель спринклерный и дренчерный универсальный водяной и пенный горизонтальный «СУГ», «ДУГ»
СУО1-РГо(д)0,35-R1/2/P57(68, 79, 93).В3-«СУГ-10»
СУО1-РГо(д)0,47-R1/2/P57(68, 79, 93).В3-«СУГ-12»
ДУО1-РГо(д)0,35-R1/2/В3-«ДУГ-10»
ДУО1-РГо(д)0,47-R1/2/В3-«ДУГ-12»
Назначение и область применения
Чтобы противостоять воздействию высоких температур пожара и не допустить разрушения и деформации оросителя, корпусные детали изготовлены из материалов, обладающих высокой термостойкостью. Для удовлетворения эксплуатационных требований оросители подвергаются декоративной отделке – полимерному покрытию любого цвета.
Ороситель спринклерный и дренчерный универсальный водяной и пенный горизонтальный «С(Д)УГ-10» и «С(Д)УГ-12» (далее ороситель) устанавливается в автоматических установках водяного или пенного пожаротушения и предназначен для разбрызгивания и распределения ОТВ (вода, пена) по защищаемой площади с целью тушения пожара, создания водяных завес, охлаждения строительных и технологических конструкций.
Оросители выполнены в климатическом исполнении В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5 °С, в воздушной - минус 60 °С.
Ороситель предназначен для тушения очагов пожара, их локализации в автоматических системах пожаротушения с помощью воды, пены низкой кратности из водного раствора пенообразователя общего назначения углеродистого синтетического типа «S» при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора, а также водой со смачивателем. Рабочую концентрацию смачивателя следует уточнять по нормативной документации.
По монтажному расположению оросители устанавливаются горизонтально, поток ОТВ направлен вдоль оси оросителя, но в зависимости от условий эксплуатации оросители могут устанавливаться под углом к горизонту.
Для получения водяной завесы допускается установка оросителей розеткой вертикально вниз. При этом в пределах диапазона рабочих давлений образуется завеса шириной 3 м и глубиной 1,5 м (пример расчёта см. в разд. Ороситель дренчерный для водяных завес «ЗВН-180).
Ороситель дренчерный состоит из корпуса (штуцер и две дужки как единое целое), розетки, винта. Конструкция оросителя спринклерного включает в себя еще и запорное устройство и разрывной термочувствительный элемент – стеклянную колбу, изготовленную из упрочненного стекла.
Функциональные возможности и особенности

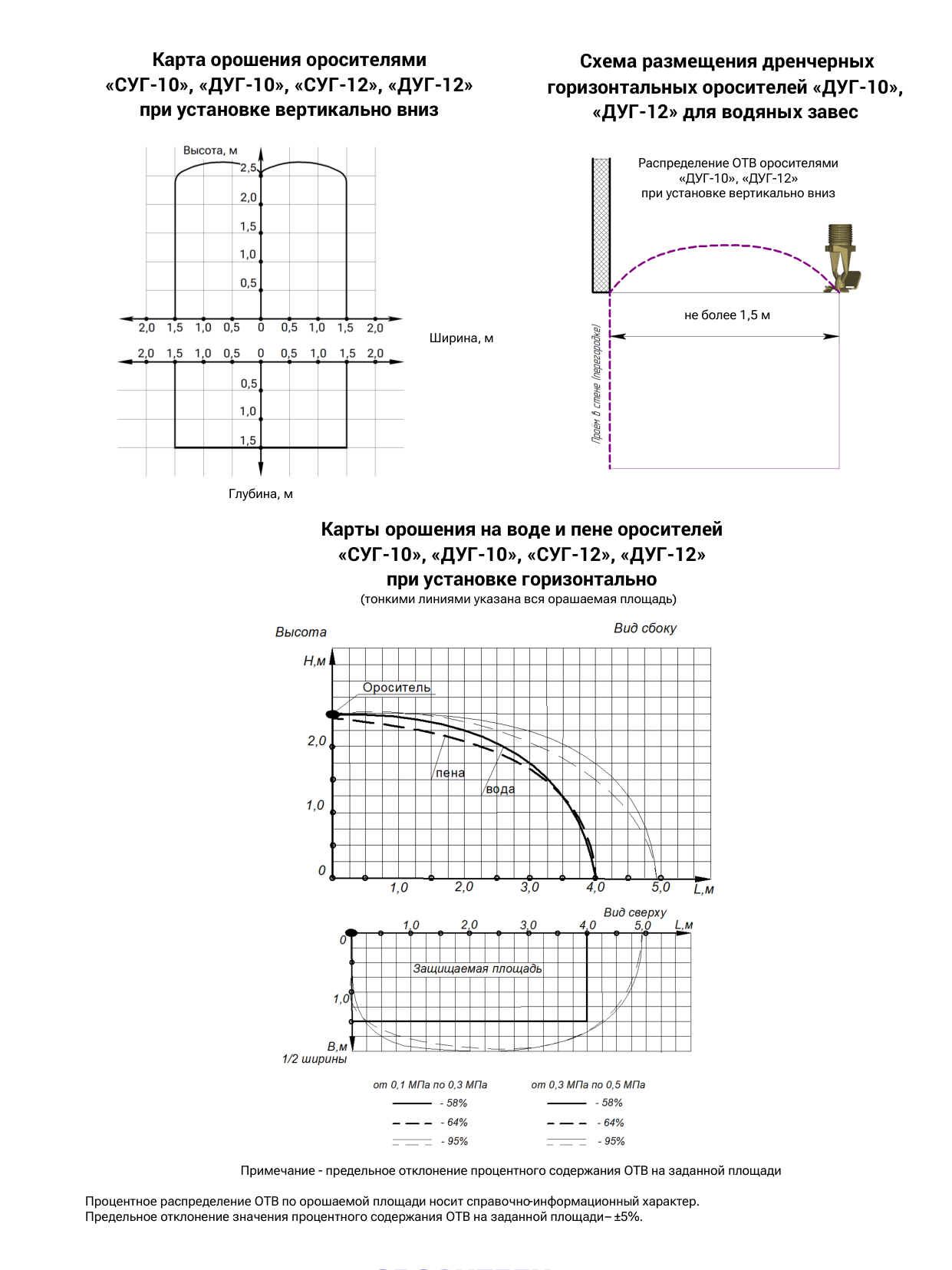

Во время пожара жидкость в стеклянной колбе расширяется и разрушает ее, выходное отверстие разблокируется. ОТВ, проходя через выходное отверстие оросителя, формируется в коническую струю и подается на специально спрофилированную розетку, которая формирует заданную карту орошения (см. графический материал).
-
Изготавливается с резьбовым уплотнителем (герметиком).
-
Устанавливается горизонтально и под углом к горизонту.
-
Возможность поставки в комплекте с муфтой приварной.
| Наименование параметра | Значение параметра для оросителей | |||
|---|---|---|---|---|
| ДУГ-10 | ДУГ-12 | СУГ-10 | СУГ-12 | |
| Диаметр выходного отверстия, мм | 10,5 | 12,1 | 10,5 | 12,1 |
| Диапазон рабочих давлений, МПа | 0,10 – 1,00 | |||
| Коэффициент производительности, дм3/ (с×10×МПа0,5) | 0,35 | 0,47 | 0,35 | 0,47 |
| Защищаемая площадь в форме прямоугольника 4×3 м, (глубина × ширина), м2 | 12 | |||
| Средняя интенсивность орошения (при высоте установки 2,5 м, рабочем давлении Р=0,1(0,3) МПа, дм3/(с×м2)** |
0,056(0,092) 0,074(0,100) |
0,075(0,126) 0,100(0,140) |
0,056(0,092) 0,074(0,100) |
0,075(0,126) 0,100(0,140) |
| Наружная присоединительная резьба | R1/2 | |||
| К-фактор, GPM/PSI0,5 (LPM/bar0,5) | 4,6 (66,3) | 6,1 (89,1) | 4,6 (66,3) | 6,1 (89,1) |
| Номинальная температура срабатывания, °С | 57±3/68±3/79±3/93±3 | |||
| Номинальное время срабатывания, не более, с | 300/300/330/380 | |||
| Маркировочный цвет жидкости в колбе | оранжевый/красный/желтый/зеленый | |||
| Предельно допустимая рабочая температура оросителя, °С | до 38 включ./до 50 включ./от 51 до 58 включ./ от 53 до 70 включ. |
|||
| Габаритные размеры (длина × ширина), мм | 60 × 38 | |||
| Масса, кг | 0,065 | 0,060 | 0,070 | 0,065 |
| Коэффициент тепловой инерционности спринклерного оросителя Кт.и., (м×с)0,5***: - с колбой Ø3 мм - с колбой Ø5 мм |
– | – | <50 ≥80 |
<50 ≥80 |
| *Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 **По технической документации производителя колб. |
м2 – ± 5 %. | |||
Структура обозначения оросителей по ГОСТ Р 51043-2002
Х Х Х Х - Х Х Х Х - Х / Х Х. Х Х - Х
| Давление перед оросителем Р, МПа | 0,05 | 0,10 | 0,20 | 0,30 | 0,40 | 0,50 | 0,60 |
|---|---|---|---|---|---|---|---|
| Ширина завесы × глубина завесы, м | 3×1,5 | ||||||
| Средний удельный расход, Q, дм3/(м×с) | 0,260 | 0,360 | 0,520 | 0,630 | 0,730 | 0,820 | 0,900 |
Обозначение и маркировка оросителей по ГОСТ Р 51043-2002
| Давление перед оросителем Р, МПа | 0,05 | 0,10 | 0,20 | 0,30 | 0,40 | 0,50 | 0,60 |
|---|---|---|---|---|---|---|---|
| Ширина завесы × глубина завесы, м | 3×1,5 | ||||||
| Средний удельный расход, Q, дм3/(м×с) | 0,350 | 0,490 | 0,700 | 0,850 | 0,990 | 1,110 | 1,210 |
Маркировка проставляется на розетках и корпусах оросителей.
Пример записи обозначения оросителя при заказе и в другой документации в соответствии с требованиями ГОСТ Р 51043-2002: ДУО1-РГо0,47-R1/2/В3-«ДУГ-12»;
СУО1-РГд0,47-R1/2/Р68.В3-«СУГ-12»-белый.
Значения среднего удельного расхода на 1 метр ширины завесы оросителей «СУГ-10» и «ДУГ-10» при установке вертикально вниз
| Обозначение | Маркировка | Покрытие |
|---|---|---|
| СУО1-РГо(д)0,47-R1/2/Р57.В3-«СУГ-12» | СУО–Г – 0,47 – 57º С – дата | |
| СУО1-РГо(д)0,47-R1/2/Р68.В3-«СУГ-12» | СУО–Г – 0,47 – 68º С – дата | |
| СУО1-РГо(д)0,47-R1/2/Р79.В3-«СУГ-12» | СУО–Г – 0,47 – 79º С – дата | |
| СУО1-РГо(д)0,47-R1/2/Р93.В3-«СУГ-12» | СУО–Г – 0,47 – 93º С – дата | |
| СУО1-РГо(д)0,35-R1/2/Р57.В3-«СУГ-10» | СУО–Г – 0,35 – 57º С – дата | о – без покрытия |
| СУО1-РГо(д)0,35-R1/2/Р68.В3-«СУГ-10» | СУО–Г – 0,35 – 68º С – дата | д – декоративное |
| СУО1-РГо(д)0,35-R1/2/Р79.В3-«СУГ-10» | СУО–Г – 0,35 – 79º С – дата | полиэфирное (полиэстеровое) |
| СУО1-РГо(д)0,35-R1/2/Р93.В3-«СУГ-10» | СУО–Г – 0,35 – 93º С – дата | |
| ДУО1-РГо(д)0,47-R1/2/В3-«ДВГ-12» | ДУО–Г – 0,47 – дата | |
| ДУО1-РГо(д)0,35-R1/2/В3-«ДВГ-10» | ДУО–Г – 0,35 – дата |
Значения среднего удельного расхода на 1 метр ширины завесы оросителей «СУГ-12» и «ДУГ-12» при установке вертикально вниз
| Тип | |
|---|---|
| Наличие теплового замка | «СУГ-10», «СУГ-12», |
| (С - спринклерный, | «ДУГ-10», «ДУГ-12» |
| Д - дренчерный) | Категория размещения |
| по ГОСТ 15150-69 (3) | |
| Вид ОТВ (У - универсальный - вода, пена) | |
| Климатическое исполнение | |
| Назначение (О - общее) | по ГОСТ 15150-69 (В) |
| Направленность потока ОТВ (1 - односторонняя) |
Номинальная температура срабатывания, °С, из ряда 57, 68, 79, 93 |
| Конструктивное исполнение | Вид теплового замка |
| (Р - розеточный) | (Р - разрывной) |
| Монтажное расположение | Присоединительный размер |
| (Г - горизонтально) | (R1/2) по ГОСТ 6211-81 |
| Вид покрытия (о - без покрытия, д - декоративное) |
Коэффициент производительности 0,35; 0,47 |
