ОРОСИТЕЛИ СПРИНКЛЕРНЫЕ И ДРЕНЧЕРНЫЕ УНИВЕРСАЛЬНЫЕ ВОДЯНЫЕ И ПЕННЫЕ ГОРИЗОНТАЛЬНЫЕ «С(Д)УГ»

Паспорт ДАЭ 100.532.000 ПС

Бийск 2025

ДАЭ 100.532.000 ПС 2

1 НАЗНАЧЕНИЕ

1.1 Оросители спринклерные и дренчерные универсальные водяные и пенные горизонтальные «С(Д)УГ-10», «С(Д)УГ-12» (далее – оросители) устанавливаются горизонтально в автоматических установках водяного или пенного пожаротушения и предназначены для разбрызгивания и распределения огнетушащего вещества (вода, пена) по защищаемой площади с целью тушения пожара, создания водяных завес, охлаждения строительных и технологических конструкций.

1.2 Оросители – изделия неразборные и неремонтируемые.

– 1.3 Диаметры выходных отверстий оросителей 10,5 и 12,1 мм.

1.4 По устойчивости к климатическим воздействиям окружающей среды оросители соответствуют исполнению В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе – плюс 5 ºС

1.5 Оросители изготавливаются:

  • без покрытия (в обозначении буква «о»);

  • с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

1.6 Оросители изготавливаются:

  • без резьбового герметика;

  • с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.7 Пример записи обозначения оросителей в соответствии с требованиями ГОСТ Р 51043-2002 и

ТУ 28.29.22-207-00226827-2026 (в скобках указана маркировка оросителей):

СУО1-РГд0,35-R1/2/Р57.В3-«СУГ-10»-металлик (СОУ-Г – 0,35 – 57 ºС – дата) СУО1-РГд0,47-R1/2/Р68.В3-«СУГ-12»-белый (СОУ-Г – 0,47 – 68 ºС – дата) ДУО1-РГд0,35-R1/2/В3-«ДУГ-10»-металлик (ДОУ-Г – 0,35 – дата) ДУО1-РГд0,47-R1/2/В3-«ДУГ-12»-белый (ДОУ-Г – 0,47 – дата)

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики оросителей указаны в таблице 1.

Наименование параметра Значение параметра
«ДУГ-10» «ДУГ-12» «СУГ-10» «СУГ-12»
Диаметр выходного отверстия, мм 10,5 12,1 10,5 12,1
Диапазон рабочих давлений, МПа 0,10 – 1,00
Защищаемая площадь в форме прямоугольника (4×3) м,
(глубина × ширина), м2		 12
Средняя интенсивность орошения* при высоте установки
2,5 м, рабочем давлении Р=0,10(0,30) МПа на воде и
Р=0,15(0,30) МПа на пене, дм3/(с×м2):
- на воде
- на пене		 0,056(0,092)
0,074(0,100)		 0,075(0,126)
0,100(0,140)		 0,056(0,092)
0,074(0,100)		 0,075(0,126)
0,100(0,140)
Коэффициент производительности, дм3/(с×10×МПа0,5) 0,35 0,47 0,35 0,47
Коэффициент тепловой инерционности оросителя
К т. и. **, (м×с)0,5 :
- с колбой Ø3 мм
- с колбой Ø5 мм		 - <50
≥80
Номинальная температура срабатывания, °С - 57±3/68±3/79±3/93±3
Номинальное время срабатывания, с, не более - 300/300/330/380
Маркировочный цвет жидкости в колбе -
о		 оранжевый/красный/желтый
/зеленый
Предельно допустимая рабочая температура, °С - до 38 включ./до 50
включ./от 51 до 58
включ./от 53 до 70 включ.
Масса, кг 0,065 0,060 0,070 0,065
Габаритные размеры (длина × ширина), мм 60×38
К-фактор, GPM/PSI0,5 (LPM/bar0,5) 4,6 (66,3) 6,1 (89,1) 4,6 (66,3) 6,1 (89,1)
Наружная присоединительная резьба R1/2
*Предельное значение средней интенсивности орошения на защищаемой площади 12 м2 – ± 5 %.
**По технической документации производителя колб.

ДАЭ 100.532.000 ПС 3

3 УСТРОЙСТВО, УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

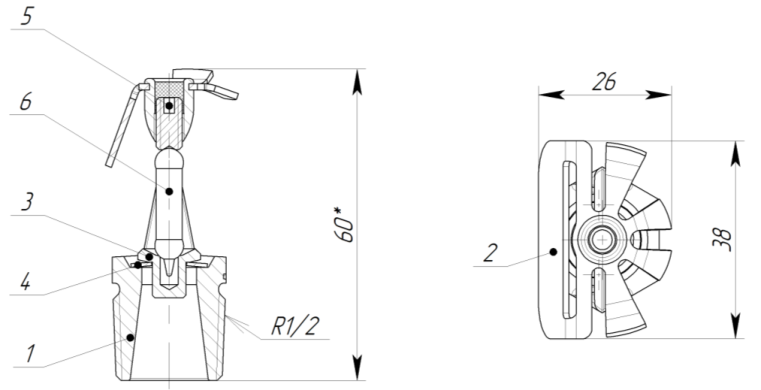

3.1 Ороситель, представленный на рисунке 1, состоит из: корпуса – 1; розетки – 2; крышки – 3; тарельчатой пружины – 4; винта – 5; стеклянной термоколбы – 6.

Рисунок 1 – Схема оросителя «СУГ»

3.2 Оросители рекомендуется монтировать в приварные муфты производства ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81).

Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности оросителей, вызванные ненадлежащим качеством муфт других производителей.

3.3 Перед установкой оросителя следует провести визуальный осмотр:

  • на наличие маркировки;

  • на отсутствие разрушения колбы или трещин в колбе и утечки из нее жидкости;

  • на отсутствие механических повреждений дужек корпуса, розетки, присоединительной резьбы.

3.4 Для оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.5 Герметичность резьбового соединения оросителя при монтаже обеспечивается закручиванием оросителя в приварную муфту (фитинг) до получения зазора не менее 1,5 мм между торцом муфты (фитинга) и фланцем оросителя (момент затяжки оросителя должен быть не более 25-30 Н·м).

Затяжка оросителей с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения).

Внимание!

Резьбовой герметик имеет свойство самоуплотнения при контакте с водой (раствором пенообразователя).

В случае обнаружения капель воды по месту соединения оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть ороситель на ¼ оборота.

3.6 Во избежание механических повреждений затяжку оросителей на распределительном трубопроводе рекомендуется проводить специальным ключом.

3.7 Оросители можно монтировать совместно с отражателем ДАЭ 100.210.000, при этом ороситель следует ввернуть в отражатель и с помощью монтажного ключа присоединить вместе с отражателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины таким образом, чтобы края отражателя прилегали к стеновой панели без зазора.

3.8 Оросители можно монтировать совместно с устройством углубленного монтажа ДАЭ 100.285.000 (L 28 мм):

  • ороситель ввернуть в держатель лепестками от розетки и с помощью монтажного ключа присоединить вместе с держателем к трубопроводу посредством приварной муфты или гибкой подводки вымеренной длины;

  • на держатель надеть патрон так, чтобы края патрона прилегали к стеновой панели без зазора, и расстояние от наружного края розетки до стеновой панели было не менее 34 мм.

3.9 Оросители можно монтировать совместно с решеткой защитной ДАЭ 100.418.000. Порядок сборки указан в документе «Порядок сборки решетки защитной» (вложен в упаковку на Решетку защитную).

3.10 Недопустима регулировка положения оросителей с помощью недостаточной или чрезмерной затяжки оросителя ключом. Регулировка разрешается только изменением положения фитинга.

ДАЭ 100.532.000 ПС 4

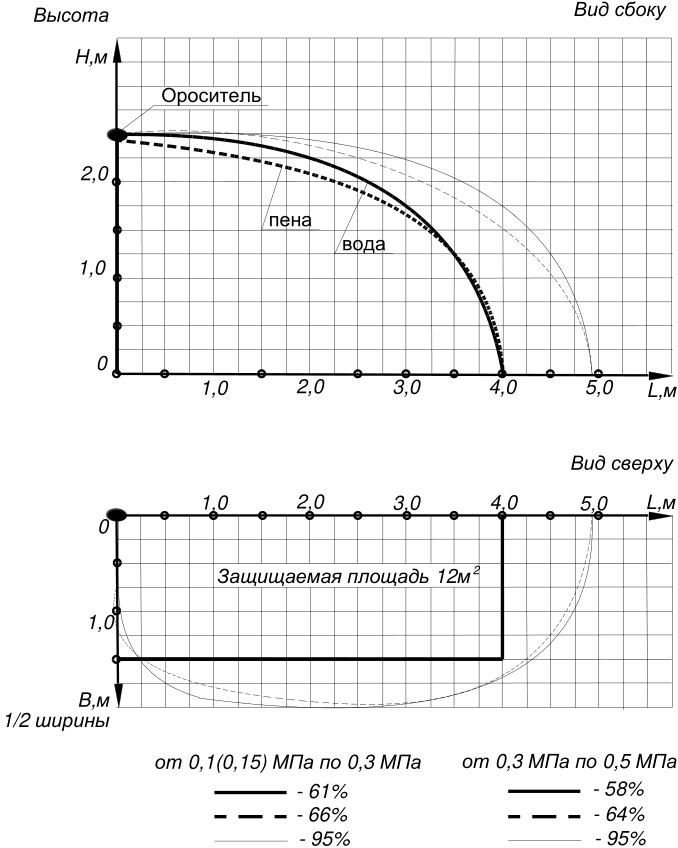

4 КАРТЫ ОРОШЕНИЯ ОРОСИТЕЛЕЙ «СУГ-10», «СУГ-12», «ДУГ-10», «ДУГ-12»

на защищаемой площади – 12 м[2] при установке горизонтально

Коэффициент производительности: К = 0,35 – для «С(Д)УГ-10» и К = 0,47 – для «С(Д)УГ-12». Средняя интенсивность орошения водой на защищаемой площади при давлении 0,10 (0,30) МПа: Q = 0,056 (0,092) дм[3] /(с×м[2] ) – для «С(Д)УГ-10»; Q = 0,075 (0,126) дм[3] /(с×м[2] ) – для «С(Д)УГ-12». Средняя интенсивность орошения пеной на защищаемой площади при давлении 0,15 (0,30) МПа: Q = 0,074 (0,100) дм[3] /(с×м[2] ) – для «С(Д)УГ-10»; Q = 0,100 (0,140) дм[3] /(с×м[2] ) – для «С(Д)УГ-12». Расстояние от оси оросителя до орошаемой поверхности – 2,5 м.

При давлении перед оросителем от 0,10(0,15) до 0,30 МПа – см. карту орошения для 0,10(0,15) МПа. При давлении перед оросителем от 0,30 МПа и выше – см. карту орошения для 0,30 МПа.

– П р и м е ч а н и е – Предельное значение средней интенсивности орошения на защищаемой площади ± 5%.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1 Работы, связанные с монтажом и эксплуатацией оросителей, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, а также изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

6 КОМПЛЕКТ ПОСТАВКИ

6.1 Комплект поставки: ороситель – 1; паспорт – 1 на упаковку; ключ для монтажа оросителей – 1 на упаковку; муфта приварная – по количеству оросителей.

*Определяются заказом в качестве дополнительной поставки.

ДАЭ 100.532.000 ПС 5

7 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ

7.1 Ороситель УО1-РГ_ _-R1/2/Р.В3 - «__УГ-_»-__, партия №__ (№ ТП_______) соответствует требованиям ГОСТ Р 51043-2002, ТУ 28.29.22-20700226827-2026 и признан годным для эксплуатации.

ОТК

штамп ОТК

__ ___ личная подпись число, месяц, год

8 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

8.1 Ороситель упакован в соответствии с требованиями ТУ 28.29.22-207-00226827-2026.

Упаковщик ___ ____ ___

личная подпись расшифровка подписи число, месяц, год

9 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

9.1 Транспортирование оросителей, упакованных в ящики, должно осуществляться в крытых транспортных средствах любого вида на любые расстояния в соответствии с правилами, действующими на данный вид транспорта.

9.2 Условия хранения в части воздействия климатических факторов внешней среды по категории размещения 3 ГОСТ 15150-69, при этом оросители должны храниться в помещении при температуре не выше 38  С в условиях, исключающих непосредственное влияние на них атмосферных осадков и на расстоянии не менее 1 м от источника тепла.

9.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1 Изготовитель гарантирует соответствие оросителей требованиям ГОСТ Р 51043-2002, ТУ 28.29.22-207-00226827-2026 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.

10.2 Гарантийный срок эксплуатации оросителей – 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня приёмки ОТК.

10.3 Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приёмки ОТК.

10.4 Установленный производителем срок службы оросителей – не менее 10 лет с момента ввода в эксплуатацию.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес производителя:

Сделано в России
