Схема подключения извещателя ИП 435-1 к оборудованию "С2000-АР2", "С2000-КДЛ", АРМ "Орион"
Схема подключения извещателя ИП 435-1 к оборудованию "С2000-АР2", "С2000-КДЛ", АРМ "Орион"
ДокументСИСТЕМЫ ПОЖАРОТУШЕНИЯ

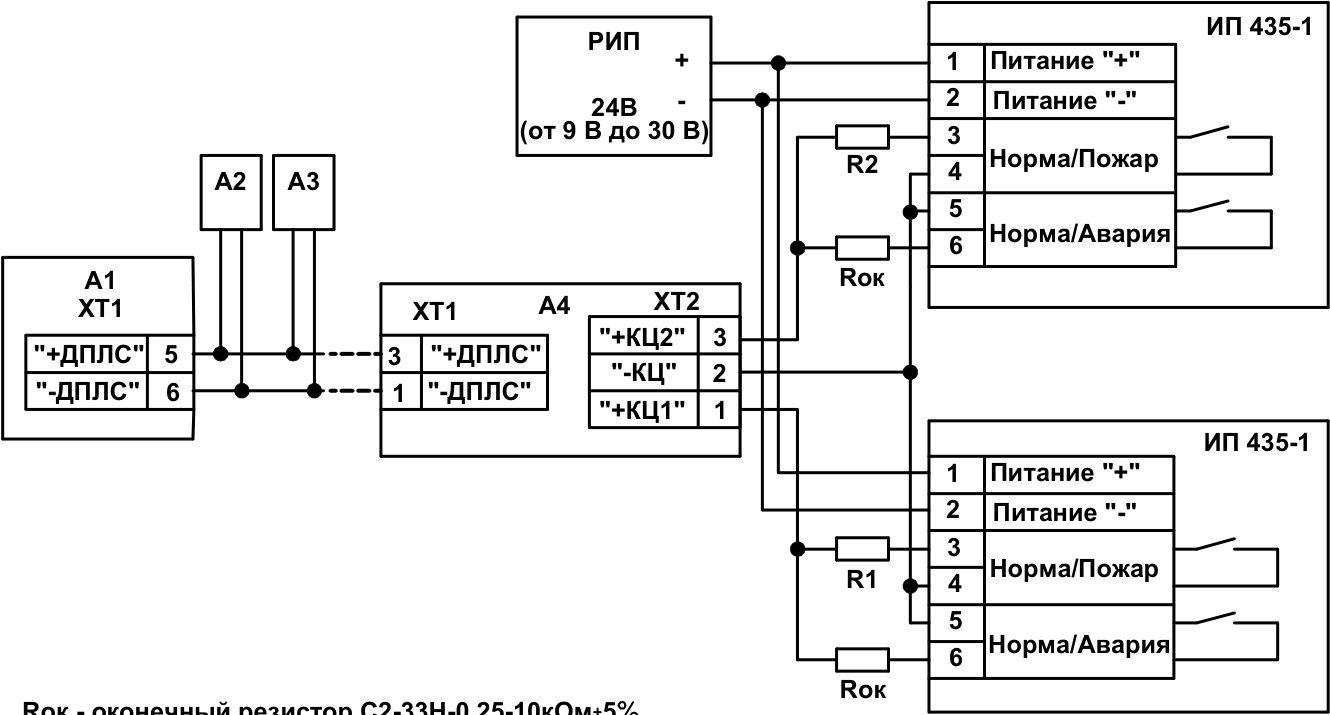

Схема подключения извещателя ИП 435-1 к оборудованию С2000-АР2, С2000-КДЛ, АРМ Орион
Rок - оконечный резистор С2-33Н-0,25-10кОм 5 R1, R2 - добавочный дополнительный резистор С2-33Н-0,25-4,7кОм 5 А1 - контроллер"С2000-КДЛ", А2, А3 - адресные устройства А4 - "С2000-АР2"
Метку программировать по варианту Б -включение пожарных извещателей с нормально разомкнутыми контактами.
