Техническая информация («СУВ», «СУН», «ДУВ», «ДУН»)
Тех. информация
Ороситель спринклерный и дренчерный водяной и пенный специальный «СУВ», «СУН», «ДУВ», «ДУН»
СУS0-PВо1,05-R3/4/P57(68, 79, 93, 141, 182).В3-«СУВ-K200»
СУS0-РНо1,05-R3/4/P57(68, 79, 93, 141, 182).В3-«СУН-К200»
ДУS0-РВо1,05-R3/4/В3-«ДУВ-K200»
ДУS0-РНо1,05-R3/4/В3-«ДУН-К200»
Назначение и область применения
Запорное устройство включает в себя разрывной термочувствительный элемент – стеклянную колбу, стойку с рычагом, крышку и тарельчатую пружину. Основное усилие в запорном устройстве принимает на себя стойка, соединенная с колбой с помощью рычага. Дренчерный ороситель выполнен без запорного устройства.
Оросители спринклерные и дренчерные водяные и пенные специальные «СУВ-K200», «СУН-K200», «ДУВ-K200», «ДУН-K200» устанавливаются в автоматических установках водяного и пенного пожаротушения для тушения и/или локализации пожара, в помещениях с высокими требованиями к интенсивности орошения на защищаемой площади (группы помещений 5 — 7 с высотой складирования до 5,5 м включительно - проектирование по СП 485.1311500-2020 и СН 2.02.03-2019, складские помещения с высотой складирования до 25 м включительно — проектирование по СП 241.1311500-2015, а также в зданиях и сооружениях иного назначения). Оросители могут применяться при проектировании водяных завес (пример расчёта см. в разд. Ороситель дренчерный для водяных завес «ЗВН-180).
Оросители предназначены для использования в составе систем водяного и пенного пожаротушения в любых помещениях, соответствующих климатическому исполнению В и категории размещения 3 по ГОСТ 15150-69.
В спринклерном оросителе вскрытие выходного отверстия происходит за счет разрушения блокирующей стеклянной колбы при расширении наполняющей ее жидкости от разогрева во время пожара.
Оросители спроектированы таким образом, что вода (пенообразователь), проходя через спрофилированное отверстие в корпусе, подается на розетку, которая формирует поток воды (пены), распределяя его по орошаемой площади.
В качестве огнетушащего вещества (ОТВ) используется вода или пена низкой кратности из водного раствора пенообразователя общего назначения углеродистого синтетического типа «S» при наличии на него обязательного сертификата соответствия требованиям ТР ЕАЭС 043/2017 с указанием в нем концентрации рабочего раствора, а также водой со смачивателем. Рабочую концентрацию смачивателя следует уточнять по нормативной документации.
Чтобы противостоять воздействию высоких температур при пожаре и не допустить разрушения и деформации, корпус оросителя изготовлен из латуни с высокой термостойкостью.
Функциональные возможности и особенности
По монтажному расположению оросители подразделяются на устанавливаемые вертикально вверх «СУВ-K200», «ДУВ-K200» и устанавливаемые вертикально вниз «СУН-K200», «ДУН-K200» .
Оросители разработаны в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 28.29.22-179-00226827-2022.
-
Изготовление с резьбовым уплотнителем (герметиком).
-
Возможность поставки в комплекте с приварной муфтой.
Оросители спринклерные состоят из корпуса (штуцер и две дужки как единое целое), розетки и запорного устройства.
Технические характеристики*
| Наименование параметра | Значение параметра для оросителей | |
|---|---|---|
| СУВ-K200 ДУВ-K200 |
СУН-K200 ДУН-K200 |
|
| Диаметр выходного отверстия, мм | 17,7 | |
| Диапазон рабочего давления, МПа | 0,05 – 1,00 | |
| Коэффициент производительности, дм3/(с×10×МПа0,5) | 1,05± 5 % | |
| Защищаемая площадь, м2 | 12 | |
| Средняя интенсивность орошения при высоте установки оро- сителя 2,5 м**: - на воде при давлении 0,10(0,30)МПа, дм3/(с×м2) - на пене при давлении 0,15(0,30)МПа, дм3/(с×м2) |
0,18 (0,36) 0,25 (0,35) |
0,20 (0,38) 0,30 (0,45) |
| Габаритные размеры, не более, мм | 90×77 | 96×52 |
| Кратность пены, не менее | 7 | |
| Масса, не более, кг | 0,250 (0,220) | 0,180 (0,150) |
| Присоединительная резьба | R3/4 | |
| Коэффициент тепловой инерционности спринклерного оросителя Кт.и., (м×с)0,5*** |
<50 | |
| Номинальная температура срабатывания, °С | 57±3/68±3/79±3/93±3/141±5/182±5 | |
| Предельно допустимая рабочая температура, °С | до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ./от 71 до 100 включ./от 101 до 140 включ. |
|
| Номинальное время срабатывания, с | 300/300/330/380/600/600 | |
| Маркировочный цвет жидкости в стеклянной колбе | оранжевый/красный/желтый/зеленый/голубой/фиолетовый | |
| К-фактор, LPM/bar0,5 | 200 | |
Технические характеристики сверяйте с паспортом. Предельное отклонение значения средней интенсивности орошения на защищаемой площади 12 м[2 ] – ± 5 %. **По технической документации производителя колб.
Структура обозначения оросителей по ГОСТ Р 51043-2002
Х Х Х Х - Х Х Х Х - Х / Х Х. Х Х - Х Наличие теплового замка (С - спринклерный; Тип «СУВ-К200», «СУН-К200», Д - дренчерный) «ДУВ-К200», «ДУН-K200» Категория размещения по Вид ОТВ ГОСТ 15150-69 (3) (У - универсальный - вода, пена) Климатическое исполнение Назначение (S - специальное) по ГОСТ 15150-69(В) Направленность потока ОТВ Номинальная температура срабатывания, (0 - концентричная) °С, из ряда 57, 68, 79, 93, 141,182 Конструктивное исполнение Вид теплового замка (Р - розеточный) (Р - разрывной) Монтажное расположение – вертикально Присоединительный размер (В - вверх; Н - вниз) (R3/4) по ГОСТ 6211-81 Коэффициент производительности Вид покрытия (о - без покрытия) (1,05)
Вид покрытия (о - без покрытия)
Обозначение и маркировка спринклерных оросителей по ГОСТ Р 51043-2002
Обозначение Маркировка Покрытие СУS0-РВо1,05-R3/4/Р93.В3-«СУВ-К200»
СSУ-В – 1,05 – 93 ºС – дата о – без покрытия СУS0-РНо1,05-R3/4/Р57.В3-«СУН-К200»
СSУ-Н – 1,05 – 57 ºС – дата
Обозначение и маркировка дренчерных оросителей по ГОСТ Р 51043-2002
Обозначение Маркировка Покрытие ДУS0-РНо1,05-R3/4/В3-«ДУН-К200»
ДSU-Н – 1,05 – дата о – без покрытия ДУS0-РВо1,05-R3/4/В3-«ДУВ-К200»
ДSU-В – 1,05 – дата
Маркировка проставляется на розетках и корпусах оросителей. Пример записи обозначения оросителей при заказе и в другой документации в соответствии с ГОСТ Р 51043-2002: СУS0-РНо1,05-R3/4/Р57.В3-«СУН-К200»; СУS0-РВо1,05-R3/4/Р57.В3-«СУВ-К200»; ДУS0-РНо1,05-R3/4/В3-«ДУН-К200»; ДУS0-РВо1,05-R3/4/В3-«ДУВ-К200».

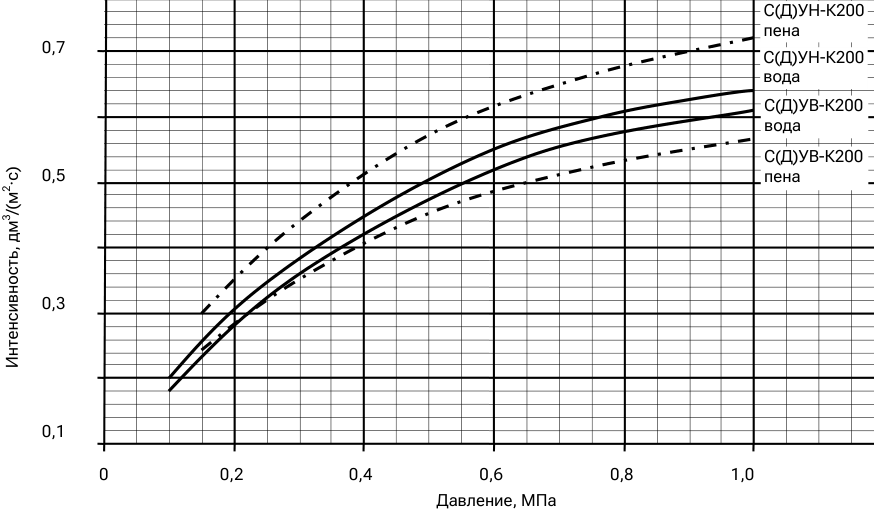

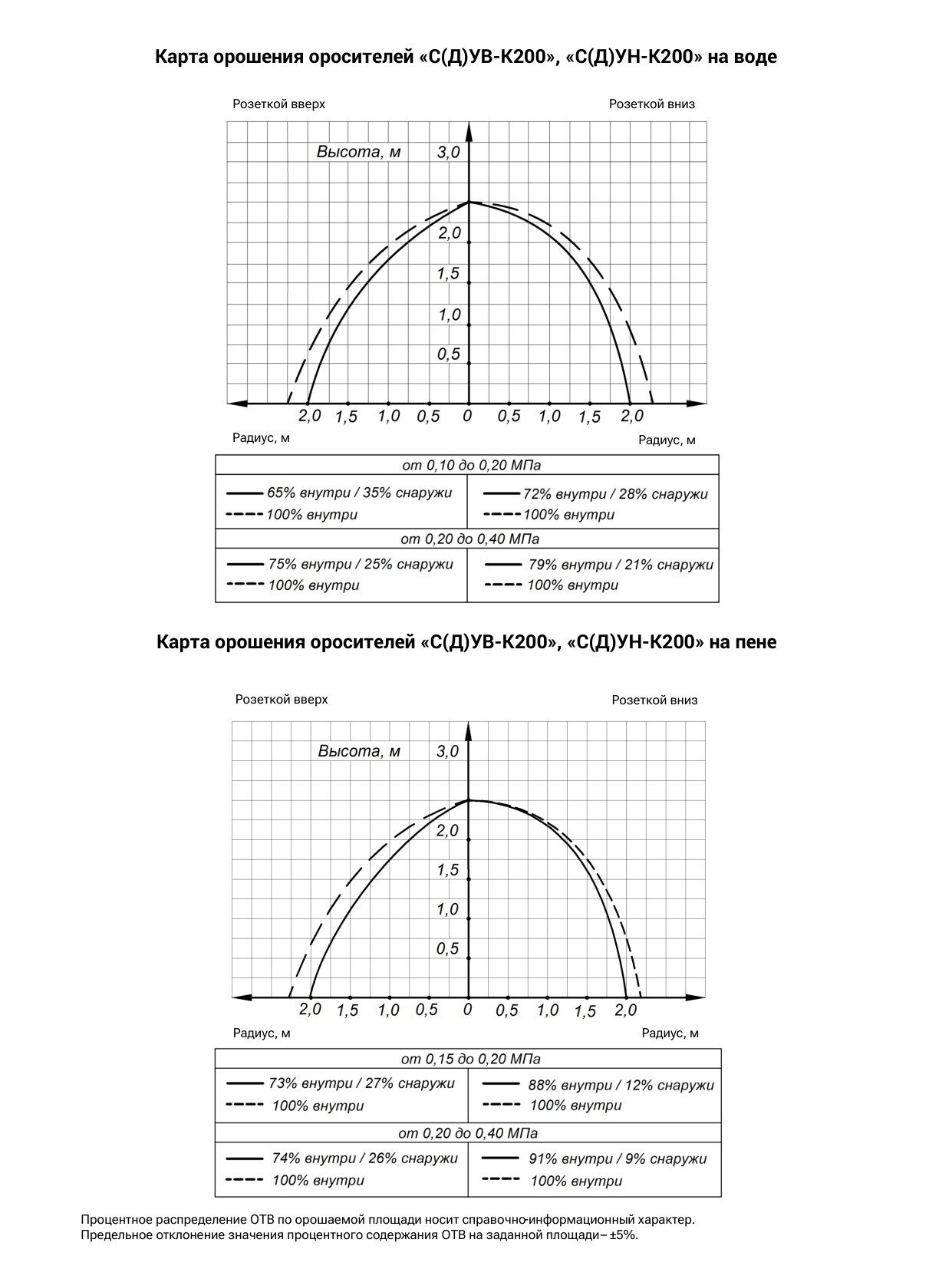

Графики (эпюры) зависимости средней интенсивности орошения оросителей «С(Д)УВ-К200», «С(Д)УН-К200» от давления на защищаемой площади 12 м²
