Руководство по эксплуатации (Сигнализатор давления взрывозащищенный 1Ex d IIC T4 Gb)

СИГНАЛИЗАТОР ДАВЛЕНИЯ УНИВЕРСАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ (1Ex d IIC T4 Gb)

Руководство по эксплуатации ДАЭ 100.383.300 РЭ

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ

Бийск 2022

1 Общие указания по эксплуатации

Сигнализатор давления универсальный (далее по тексту СД или сигнализатор) не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании СД лицом, ответственным за их безопасность.

После вскрытия упаковки проверить комплектность и произвести внешний осмотр.

Эксплуатацию СД производить в соответствии с требованиями настоящего руководства по эксплуатации.

2 Назначение изделия

Сигнализатор давления универсальный – это сигнальное устройство, реагирующее на изменение давления рабочей среды относительно давления окружающей воздушной среды замыканием/размыканием контактной группы, предназначенное для работы в составе установок пожаротушения.

СД рассчитан на непрерывный режим работы.

СД соответствует климатическому исполнению У3.1 по ГОСТ 15150-69, но для работы при температуре от минус 20 до плюс 60° C с веществом, рассчитанным для применения в данных условиях, либо от плюс 5 до плюс 60° C при работе с водой.

СД может устанавливаться во взрывоопасных зонах 1, 2 класса по классификации ГОСТ 30852.9-2002 (МЭК 60079-10:1995), «В-I», «В-Iа», «В-Iб», «В-Iг», «В-II» главы 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей категории IIА, IIВ, IIC групп с Т1 по Т4 по классификации ГОСТ 30852.5-2002 (МЭК 60079-4:1975), ГОСТ 30852.9-2002 (МЭК 60079-10:1995), ГОСТ 30852.112002 (МЭК 60079-12:1978) при отсутствии в воздухе паров кислот и щелочей, а также газов, вызывающих коррозию.

3 Комплект поставки

СД поставляется в собранном виде.

Комплект поставки СД приведен в таблице 1.

Примечание – инструкция по монтажу может быть совмещена с паспортом или иной документацией, поставляемой с кабельным вводом

4 Основные технические характеристики

Технические характеристики СД приведены в таблице 2.

Примечание – значения диаметров присоединения могут отличаться в зависимости от фактически используемого кабельного ввода. Для кабельного ввода ТАВВКу-20 значения диаметров находятся в пределах (5,5-14)/(10-17) мм.

5 Устройство и принцип работы

Общий вид представлен на рисунке 1, габаритные и присоединительные размеры СД - на рисунке 2.

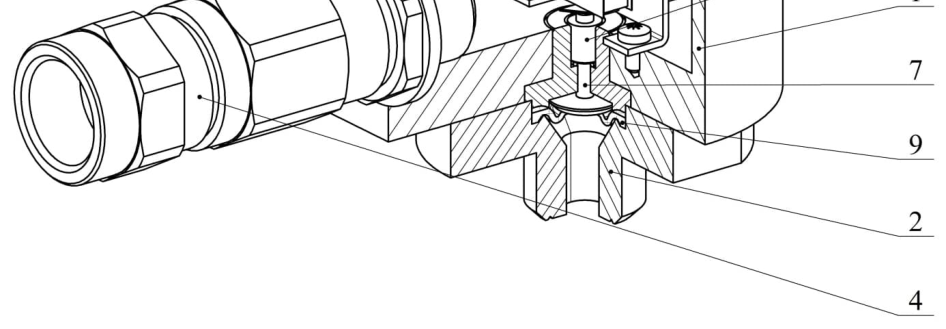

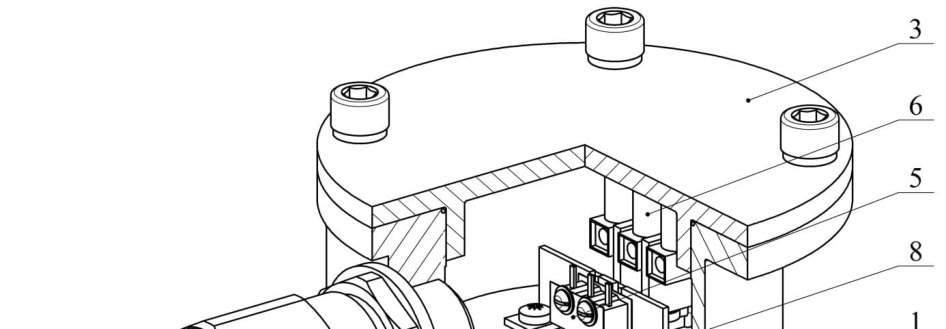

Рисунок 1 - Общий вид СД

1 – корпус, 2 - основание, 3 – крышка, 4 - кабельный ввод, 5 - микропереключатель, 6 – клеммный блок, 7 – толкатель, 8 – насадка, 9 – мембрана.

6 Обеспечение безопасности и взрывозащищенности

Взрывобезопасный уровень СД обеспечивается взрывозащитой вида «взрывонепроницаемая оболочка» согласно ГОСТ IEC 60079-1-2011.

Конструкция СД соответствует требованиям гл.7.3 ПУЭ, ГОСТ 31610.0-2014 (МЭК 60079-0:2011, ГОСТ IEC 60079-1-2011, ГОСТ 31610.112014 (IEC 60079-11:2011), ГОСТ 30852.13-2002 (МЭК 60079-14:1996), ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002), ГОСТ IEC 60079-14-2013. Конструкция неэлектрического оборудования соответствует ГОСТ 31441.1-2011 (EN 134631:2001).

По типу защиты от поражения электрическим током СД относится к классу 0I по ГОСТ 12.2.007.0-75. СД имеет заземляющие зажимы и знаки заземления по ГОСТ 21130-75.

На крышке СД нанесена маркировка:

Тип «СДУ-М» СД 0,02/12(1)G1/2-В.У3.1 1Ex d IIC T4 Gb -20°C≤ta≤+60°C IP65

Открывать, отключив от сети!

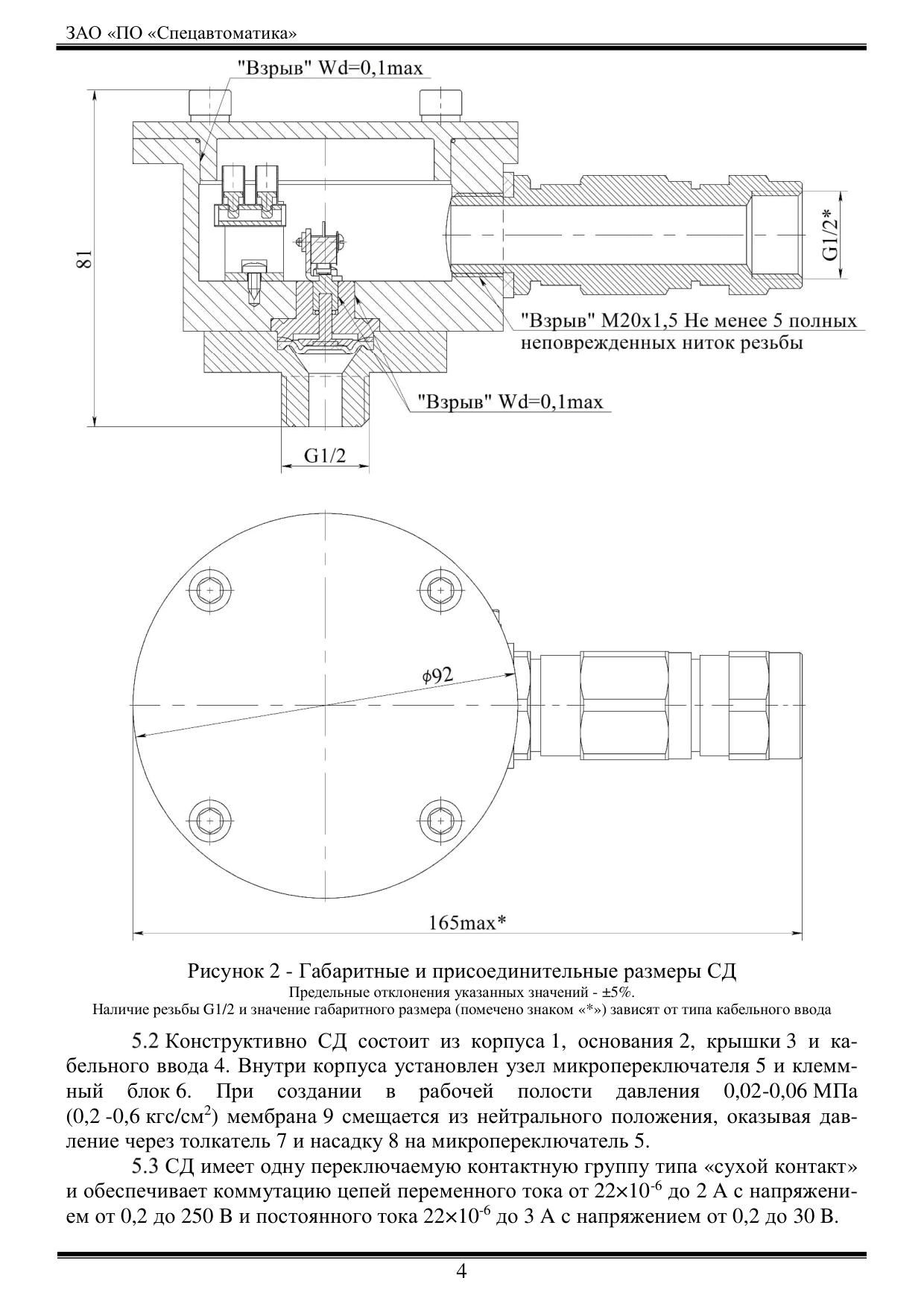

На рисунке 2 показаны сопряжения деталей, обеспечивающих взрывозащиту. Данные сопряжения обозначены словами «ВЗРЫВ» с указанием максимальной ширины щели по ГОСТ IEC 60079-1-2011.

На поверхностях, обозначенных «ВЗРЫВ», не допускается наличие механических повреждений, царапин и следов коррозии.

В СД используется взрывозащищенный универсальный кабельный ввод типа КОВТВЛ1МGНК или аналог (например, ТАВВКу-20) для бронированного и небронированного кабеля в шлангах, трубопроводах, металлорукавах.

Корпус СД после монтажа пломбируется, например, бумажной наклейкой, мягкой проволокой с пластмассовой пломбой и т.д.

7 Порядок установки и подготовки к работе

Монтаж должен проводиться с соблюдением всех мероприятий, обеспечивающих взрывозащиту и безопасность на объекте.

  - **ВНИМАНИЕ!** Запрещается проводить наладочные работы на СД в де-

• журном режиме, открывать крышку при напряжении питания в электрических сетях. Перед установкой СД необходимо убедиться, что:

• маркировка соответствует классу взрывоопасной зоны;

• состояние защитной оболочки СД находится в удовлетворительном состо-

• янии и видимые несанкционированные изменения отсутствуют;

• болты, устройства кабельных вводов правильно укомплектованы, установ-

• лены и их крепежные элементы плотно затянуты;

• видимые повреждения кабеля отсутствуют, и их герметизация в кабельном

• вводе выполнена удовлетворительно (кабели надежно зафиксированы втулками).

• Во время монтажа и пусконаладочных работ подавать напряжение на

• электрические цепи СД только при закрытой крышке.

• Перед подключением СД к электрическим цепям, необходимо еще раз

• провести его внешний осмотр и проверить:

• целостность оболочек;

• наличие прокладок, уплотняющих вводы кабелей;

• наличие маркировки взрывозащиты и предупредительных надписей «От-

• крывать, отключив от сети!».

При подключении электрических цепей выполнить ввод кабеля через кабельный ввод, в соответствии с инструкцией по монтажу для используемых типов кабельных вводов. При необходимости возобновить на взрывозащищенных поверхностях антикоррозионную смазку (например, ЦИАТИМ-221 ГОСТ 9433-80).

Корпус СД необходимо заземлить с помощью заземляющего зажима, располагаемого снаружи.

Схема подключения приведена на рисунке 3

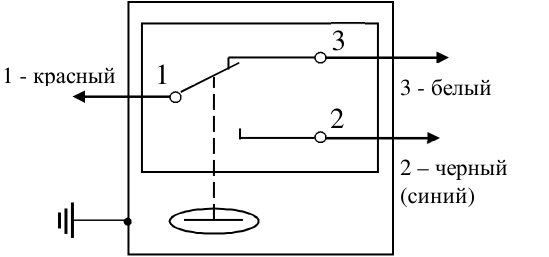

Рисунок 3 - Схема подключения СД

8 Техническое обслуживание

Техническое обслуживание является мерой поддержания работоспособности СД, предупреждения поломок и неисправностей, а также повышения надежности работы и безотказности в пределах назначенного срока службы.

Все работы по техническому обслуживанию должны проводиться с соблюдением мероприятий, обеспечивающих взрывозащиту и безопасность.

Техническое обслуживание СД проводится согласно ГОСТ 30852.16 -2002 (МЭК 60079-17:1996) «Электрооборудование взрывозащищенное. Часть 17. Проверка и техническое обслуживание электроустановок во взрывоопасных зонах (кроме подземных выработок)».

Техническое обслуживание СД должно проводиться по плановопредупредительной системе, предусматривающей работы по годовому техническому обслуживанию:

• технический осмотр;

• профилактический осмотр;

• регламентные работы.

Технический осмотр СД необходимо проводить ежедневно путем внешнего осмотра. Допускается организация дистанционного сбора информации о состоянии СД и выводе ее в помещение с круглосуточным пребыванием дежурного персонала. При этом проверяется:

• состояние кабеля;

• отсутствие механических повреждений.

Профилактический осмотр СД необходимо проводить один раз в квартал. При этом необходимо:

• провести технический осмотр по п. 8.5;

• проверить отсутствие накопления пыли или грязи;

• проверить состояние уплотнений;

• проверить состояние крепежных деталей.

Регламентные работы по обслуживанию СД должны совмещаться с регламентными работами по обслуживанию установки пожаротушения. При проведении регламентных работ необходимо проверить и, в случае необходимости, принять соответствующие меры по устранению замечаний или замене электротехнического оборудования:

• отсутствие коррозии;

• изменение качества лакокрасочных покрытий;

• отсутствие воды в корпусе;

• отсутствие на поверхностях, обозначенных «ВЗРЫВ» механических по-

• вреждений, царапин и следов коррозии;

• несанкционированные изменения конструкции или настроек.

Сведения о техническом состоянии и обслуживании заносятся в табли-

цу 3.

9 Транспортирование и хранение

Транспортирование СД в упаковке следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 6 по ГОСТ 15150-69, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.

При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на тару.

После транспортирования СД при отрицательных температурах воздуха, перед включением он должен быть выдержан в течение не менее 6 часов в помещении с нормальными климатическими условиями.

При транспортировании СД в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846–2002.

До монтажа на защищаемом объекте СД должен находиться в помещении или под навесом, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов, что соответствует условиям 5 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.

10 Указания по утилизации

СД не представляет опасности для окружающей среды и здоровья людей после окончания срока службы.

СД не содержит драгоценных металлов.

СД не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.

11 Гарантийные обязательства

Гарантийный срок эксплуатации СД составляет 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю при соблюдении потребителем правил монтажа, эксплуатации, транспортирования и хранения.

Гарантийное обслуживание не производится в следующих случаях:

 нарушение требований, изложенных в настоящем руководстве;

 если нормальная работа оборудования может быть восстановлена его надлежащей настройкой и регулировкой, очисткой от грязи, проведением технического обслуживания изделия.

12 Сведения о рекламациях

При отказе в работе или неисправности СД в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации.

В таблице 4 должны быть зарегистрированы все предъявляемые рекламации и дано их краткое содержание.

13 Свидетельство о приемке и упаковывании

Сигнализатор давления универсальный взрывозащищенный тип «СДУ-М» СД 0,02/12(1)G1/2-В.У3.1 заводской № __ тип кабельного ввода______ соответствует техническим условиям ТУ 28.99.39-089-00226827-2019, ТУ 28.99.52-188-00226827-2022, признан годными к эксплуатации и упакован согласно требованиям документации завода-изготовителя.

Упаковщик ___

_____ личная подпись расшифровка подписи число, месяц, год

ОТК ___ _____ личная подпись штамп ОТК число, месяц, год

Взрывобезопасность изделия подтверждена сертификатом соответствия

ЕАЭС BY/112 02.01. TP043 033.01 00215, действителен по 25.08.2027.

ЕАЭС RU C-RU.HA65.B.01545/22, действителен по 21.08.2027. Выдан ООО «Техбезопасность».

ЕАЭС RU C-RU.НА65.В.01397/22, действителен по 29.03.2027. Выдан ООО «Техбезопасность».

Сертификат соответствия ЕАЭС RU C-RU.ПБ97.В.00310/22, действителен по 02.02.2027.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес предприятия-изготовителя:

659316, Россия, Алтайский край, г. Бийск, ул. Лесная, 10 Контактные телефоны:

8-800-2008-208 (звонок по России бесплатный) Отдел сбыта - (3854) 44-90-42

Сделано в России
