Руководство по эксплуатации (Клапан электромагнитный взрывозащищенный 1Ex d IIC T4 Gb Х)

КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ ЭЛЕКТРИЧЕСКОГО ПРИВОДА С СОЛЕНОИДОМ ТИПА «100.383.100» (1Ex d IIC T4 Gb Х)

Руководство по эксплуатации ДАЭ 100.383.400 РЭ

Бийск 2025

1 Общие указания по эксплуатации

1.1 Клапан электромагнитный электрического привода с соленоидом типа «100.383.100» (далее – КЭ) не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании КЭ лицом, ответственным за их безопасность.

1.2 КЭ может устанавливаться в горизонтальном и вертикальном положении.

1.3 Эксплуатацию КЭ осуществлять в соответствии с требованиями настоящего руководства по эксплуатации.

2 Назначение изделия

2.1 КЭ – это нормально закрытое запорное устройство, предназначенное для пуска огнетушащего вещества при подаче напряжения на катушку соленоида.

2.2 КЭ соответствует климатическому исполнению У3.1, но для работы с нижним предельным значением температуры плюс 4 °C по ГОСТ 15150-69.

3 Комплект поставки

3.1 КЭ поставляется в собранном виде.

3.2 Комплект поставки КЭ приведен в таблице 1.

3.3 КЭ может устанавливаться во взрывоопасных зонах 1, 2 класса в соответствии с классификацией ГОСТ 30852.9-2002 (МЭК 60079-10:1995), «В-I», «В-Iа», «В-Iб», «В-Iг», «В-II» главы 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей категории IIА, IIВ, IIC групп с Т1 по Т4 в соответствии с классификацией ГОСТ 30852.5-2002 (МЭК 60079-4:1975), ГОСТ 30852.92002 (МЭК 60079-10:1995), ГОСТ 30852.11-2002 (МЭК 60079-12:1978) при отсутствии в воздухе паров кислот и щелочей, а также газов, вызывающих коррозию.

4 Основные технические характеристики

4.1 Технические характеристики КЭ, зависящие от конструктивного исполнения, приведены в таблице 2.

Примечание – *уточняется при заказе.

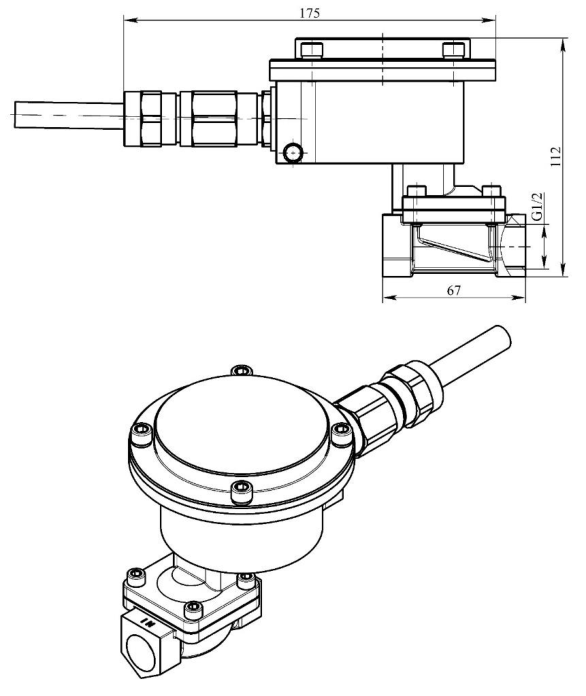

Рисунок 3 – Общий вид, габаритные и присоединительные размеры электромагнитного клапана с соленоидом типа «100.383.100»

Предельные отклонения указанных значений ±5 %

5.3 При подаче напряжения на обмотку катушки соленоида под действием магнитного потока сердечник, установленный внутри втулки (стакана) соленоида, перемещается вверх, сжимая пружину, и открывает разгрузочное отверстие. При этом происходит резкое понижение давления над затвором электромагнитного клапана, которое приводит к его открыванию. Далее затвор остается открытым за счет разности давлений полостей. После снятия напряжения сердечник под действием усилия возвратной пружины движется вниз и закрывает разгрузочное отверстие. При этом происходит обратное перераспределение давлений, вызывающее закрытие затвора электромагнитного клапана.

6 Обеспечение безопасности и взрывозащищенности

6.1 Взрывобезопасный уровень КЭ обеспечивается взрывозащитой вида «взрывонепроницаемая оболочка» согласно ГОСТ IEC 60079-1-2011.

6.2 Конструкция соответствует требованиям гл. 7.3 ПУЭ, ГОСТ 31610.0-2014 (МЭК 600790:2011), ГОСТ IEC 60079-1-2011, ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ 30852.13-2002 (МЭК 60079-14:1996), ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002), ГОСТ IEC 60079-14-2013.

6.3 По типу защиты от поражения электрическим током КЭ относится к классу 0I по ГОСТ 12.2.007.0-75. Имеется заземляющий зажим и знак заземления по ГОСТ 21130-75.

6.4 На крышке соленоида должна быть нанесена маркировка:

Тип «100.383.100»

1Ех d IIC T4 Gb Х

-20°C≤ta≤+60°C

= «напряжение питания» В IP65 Открывать, отключив от сети!

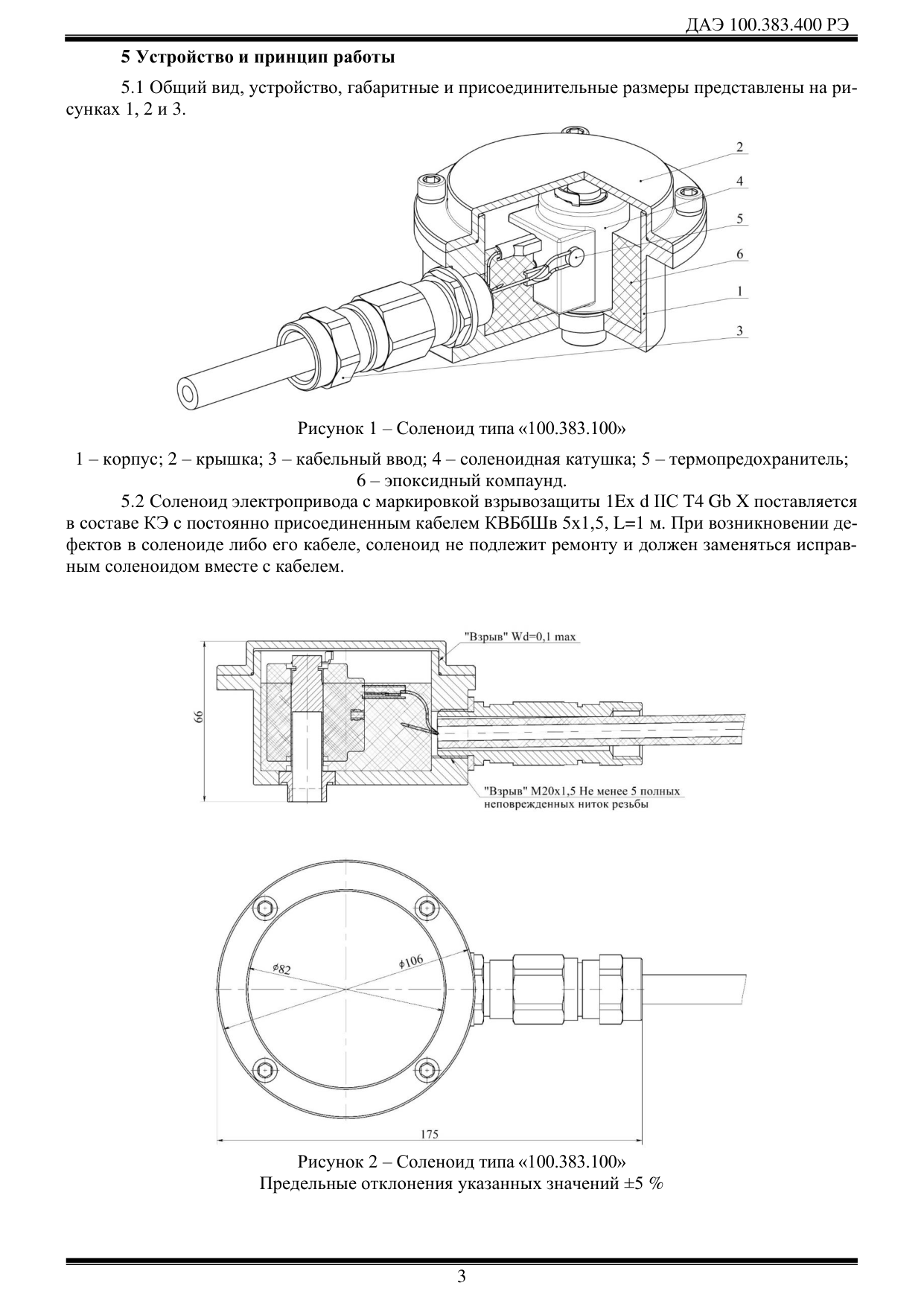

6.5 На рисунке 2 показаны сопряжения деталей, обеспечивающих взрывозащиту. Данные сопряжения обозначены словами «ВЗРЫВ» с указанием максимальной ширины щели по ГОСТ IEC 60079-1-2011.

6.6 На поверхностях, обозначенных «ВЗРЫВ», не допускается наличие механических повреждений, царапин и следов коррозии.

ДАЭ 100.383.400 РЭ

6.7 В КЭ используется взрывозащищенный универсальный кабельный ввод типа КОВТВЛ1МGНК для бронированного и небронированного кабеля в шлангах, трубопроводах, металлорукавах.

6.8 Корпус КЭ после монтажа пломбируется, например бумажной наклейкой, мягкой прово-

• локой с пластмассовой пломбой и т.д.

7 Порядок установки и подготовки к работе

7.1 Монтаж должен проводиться с соблюдением всех мероприятий, обеспечивающих взрывозащиту и безопасность на объекте.

7.2 ВНИМАНИЕ! Запрещается проводить наладочные работы в дежурном режиме, откры-

• вать крышку КЭ при напряжении питания в электрических сетях.

7.3 Перед установкой КЭ необходимо убедиться, что:

• маркировка соответствует классу взрывоопасной зоны;

• состояние защитной оболочки КЭ находится в удовлетворительном состоянии и видимые

• несанкционированные изменения отсутствуют;

• болты, устройства кабельных вводов правильно укомплектованы, установлены и их кре-

• пежные элементы плотно затянуты;

• видимые повреждения кабеля отсутствуют, и их герметизация в кабельном вводе выпол-

• нена удовлетворительно (кабели надежно зафиксированы втулками).

7.4 Во время монтажа и пусконаладочных работ напряжение питания на электрооборудова-

• ние подавать только при закрытых крышках.

7.5 Перед подключением КЭ к электрическим цепям, необходимо провести его внешний

• осмотр и проверить:

• целостность оболочек;

• наличие прокладок, уплотняющих вводы кабелей;

• наличие маркировки взрывозащиты и предупредительных надписей «Открывать, отклю-

• чив от сети!».

7.6 Корпус КЭ необходимо заземлить с помощью заземляющего зажима, располагаемого

• снаружи.

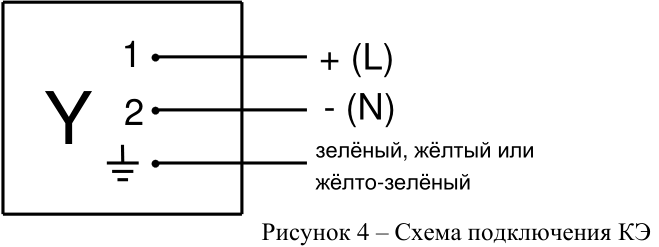

7.7 Схема подключения приведена на рисунке 4.

8 Техническое обслуживание

8.1 Техническое обслуживание является мерой поддержания работоспособности КЭ, предупреждения поломок и неисправностей, а также повышения надежности работы и безотказности в пределах назначенного срока службы.

8.2 Все работы по техническому обслуживанию должны проводиться с соблюдением меро-

• приятий, обеспечивающих взрывозащиту и безопасность.

8.3 Техническое обслуживание электротехнических устройств КЭ проводится согласно ГОСТ 30852.16-2002 (МЭК 60079-17:1996) «Электрооборудование взрывозащищенное. Часть 17. Проверка и техническое обслуживание электроустановок во взрывоопасных зонах (кроме подземных выработок)».

8.4 Техническое обслуживание КЭ должно проводиться по планово-предупредительной си-

• стеме, предусматривающей работы по годовому техническому обслуживанию:

• технический осмотр;

• профилактический осмотр;

• регламентные работы.

8.5 Технический осмотр КЭ необходимо проводить ежедневно путем внешнего осмотра. Допускается организация дистанционного сбора информации о состоянии КЭ и выводе ее в помещение с круглосуточным пребыванием дежурного персонала. При этом проверяется:

• состояние кабеля;

• отсутствие механических повреждений.

8.6 Профилактический осмотр КЭ необходимо проводить один раз в квартал. При этом необ-

• ходимо:

• провести технический осмотр по п. 8.5;

• проверить отсутствие накопления пыли или грязи;

• проверить состояние уплотнений;

• проверить состояние крепежных деталей.

8.7 Регламентные работы по обслуживанию КЭ должны совмещаться с регламентными работами по обслуживанию установки пожаротушения. При проведении регламентных работ необходимо проверить и, в случае необходимости, принять соответствующие меры по устранению замечаний или замене электротехнического оборудования:

• отсутствие коррозии;

• изменение качества лакокрасочных покрытий;

• отсутствие воды в корпусе;

• отсутствие на поверхностях, обозначенных «ВЗРЫВ» механических повреждений, цара-

• пин и следов коррозии;

• несанкционированные изменения конструкции или настроек.

9 Транспортирование и хранение

9.1 Транспортирование КЭ в упаковке следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 6 по ГОСТ 15150-69, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.

9.2 При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на тару.

9.3 После транспортирования КЭ при отрицательных температурах воздуха, перед включением он должен быть выдержан в течение не менее 6 часов в помещении с нормальными климатическими условиями. 9.4 При транспортировании КЭ в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

9.5 До монтажа на защищаемом объекте КЭ должен находиться в помещении или под навесом, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов, что соответствует условиям 5 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.

10 Указания по утилизации

10.1 КЭ не представляет опасности для окружающей среды и здоровья людей после окончания срока службы.

10.2 КЭ не содержит драгоценных металлов.

10.3 КЭ не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.

ДАЭ 100.383.400 РЭ

11 Гарантийные обязательства

11.1 Гарантийный срок эксплуатации КЭ составляет 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю при соблюдении потребителем правил монтажа, эксплуатации, транспортирования и хранения.

11.2 Гарантийное обслуживание не производится в следующих случаях:

− нарушение требований, изложенных в настоящем руководстве;

− если нормальная работа оборудования может быть восстановлена его надлежащей настройкой и регулировкой, очисткой от грязи, проведением технического обслуживания изделия.

12 Свидетельство о приемке и упаковывании

12.1 Клапан электромагнитный электрического привода с соленоидом типа «100.383.100», заводской №___, соответствует техническим условиям ТУ 28.99.39-08900226827-2019, признан годными к эксплуатации и упакован согласно требованиям документации завода-изготовителя.

Упаковщик __ ____ __ личная подпись расшифровка подписи число, месяц, год ОТК __ __ личная подпись штамп ОТК число, месяц, год

Взрывобезопасность изделия подтверждена сертификатом соответствия ЕАЭС RU C-RU.НА65.В.01397/22, действителен по 29.03.2027. Выдан ООО «Техбезопасность».

Сертификат соответствия ЕАЭС RU C-RU.ПБ97.В.00310/22, действителен по 02.02.2027.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес предприятия-изготовителя:

Сделано в России
