ЭКСГАУСТЕР С ЭЛЕКТРОПРИВОДОМ

Руководство по эксплуатации ДАЭ 100.458.000 РЭ

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ

Бийск 2025

1 Общие указания по эксплуатации

Эксгаустер с электроприводом (далее – эксгаустер) не предназначен для использования лицами (включая детей) с пониженными физическими, умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании изделия лицом, ответственным за их безопасность.

После распаковки проверить комплектность и произвести внешний осмотр эксгаустера и его комплектующих.

Эксплуатацию эксгаустера производить в соответствии с требованиями настоящего Руководства по эксплуатации.

2 Назначение изделия

Эксгаустер предназначен для работы в составе воздушных спринклерных автоматических установок пожаротушения (далее – АУП) и обеспечивает после подачи управляющего сигнала активный сброс давления воздуха из питающих и распределительных трубопроводов до момента заполнения их огнетушащим веществом.

По устойчивости к климатическим воздействиям окружающей среды эксгаустер соответствует исполнению У3.1 по ГОСТ 15150-69, для работы при температуре от минус 10 °С до плюс 40 °С.

Рекомендуемый объем вместимости питающих и распределительных трубопроводов воздушной секции для установки эксгаустера – 3 м[3] . При объеме воздушной секции более 3 м[3] рекомендуется использовать несколько эксгаустеров – не менее одного эксгаустера на каждые последующие 3 м[3] вместимости секции.

Пример условного обозначения эксгаустера номинальным диаметром DN 50 с номинальным напряжением управляющего сигнала 12 В постоянного тока, с максимальным гидравлическим рабочим давлением 1,2 МПа, с вертикальным расположением на трубопроводе, с муфтовым соединением, климатического исполнения У3.1:

Э 50/1,2(Э12)-ВМ.У3.1

3 Комплект поставки

Эксгаустер поставляется в собранном виде, но имеет дополнительные комплектующие элементы, которые уложены отдельно.

Комплект поставки эксгаустера приведен в таблице 1.

Таблица 1 – Комплект поставки эксгаустера
Наименование Кол., шт. Примечание
Эксгаустер в сборе 1
Патрубок переходной L=140 мм 2 предназначены для подсоединения
эксгаустера к подводящему и отводя-
щему трубопроводу через быстроразъ-
емное соединение и сварку (при от-
сутствии на трубопроводах канавки
быстроразъемного соединения)
Муфта трубопроводная разъемная DN 50 2 предназначены для подсоединения
эксгаустера к подводящему и отводя-
щему трубопроводу через быстроразъ-
емное соединение
Наименование Кол., шт. Примечание
Документация
Руководство по эксплуатации на эксгаустер 1
Руководство по эксплуатации на устройство
контроля уровня жидкости (УКУ)
1
Паспорт на резервированный источник пита-
ния «РИП-220-12В-1А-2,3А.ч» (РИП)
1
ЗИП
Вставка плавкая тип ВПТ6-1-0,25 А 2 «РИП-220-12В-1А-2,3А.ч»
Вставка плавкая тип ВПТ6-8-1,25 А 1 «РИП-220-12В-1А-2,3А.ч»

4 Основные технические характеристики

Технические характеристики эксгаустера приведены в таблице 2.

Таблица 2 – Технические характеристики эксгаустера
Наименование параметра Значение
Номинальный диаметр (условный диаметр, мм) DN 50
Рабочее гидравлическое давление, МПа 0,14-1,2
Рабочее пневматическое давление, МПа 0,2-0,6
Расход воздуха при давлении (0,20±0,02) МПа и открытом запорном ор-
гане эксгаустера, м3/с, не менее (±10%)
0,4
Время перехода в открытое состояние при пневматическом давлении
0,2-0,6 МПа, с, не более
6
Время перехода в закрытое состояние при гидравлическом давлении
0,14-1,2 МПа, с, не более
20
Время достижения давления (0,20±0,02) МПа при сбросе воздуха из воз-
душной камеры объемом 1 м3, находящейся под давлением
(0,35±0,05) МПа, с, не более
3
Напряжение управляющего сигнала, В 12±3
Напряжение питания, В 220−15%
+10%
Потребляемый ток цепи управляющего сигнала, мА, не более 55
Мощность, потребляемая от сети переменного тока частотой 50±1 Гц
(или 60±1 Гц), напряжением 220 B, Вт, не более
20
Потребляемый ток от встроенного аккумулятора, А, не более 1
Габаритные размеры LBH, мм, не более 560×210×761
Масса, кг, не более 31
Назначенный срок службы, лет 10
П р и м е ч а н и е – Допускается использование управляющего напряжения 24 В при
подключении в цепь управления последовательного резистора номиналом 300-330 Ом и мощ-
ностью – не менее 0,5 Вт.

5 Устройство и принцип работы

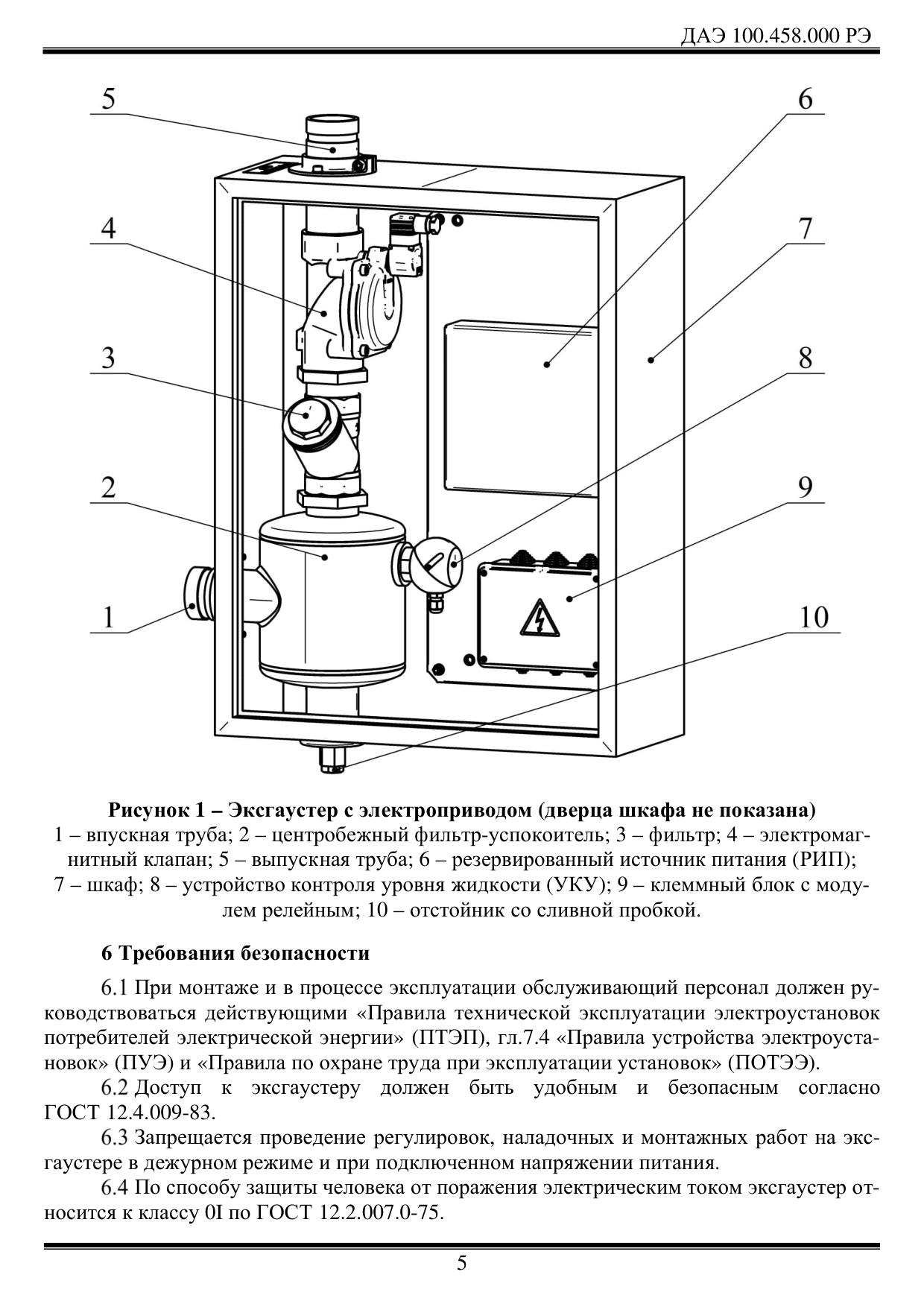

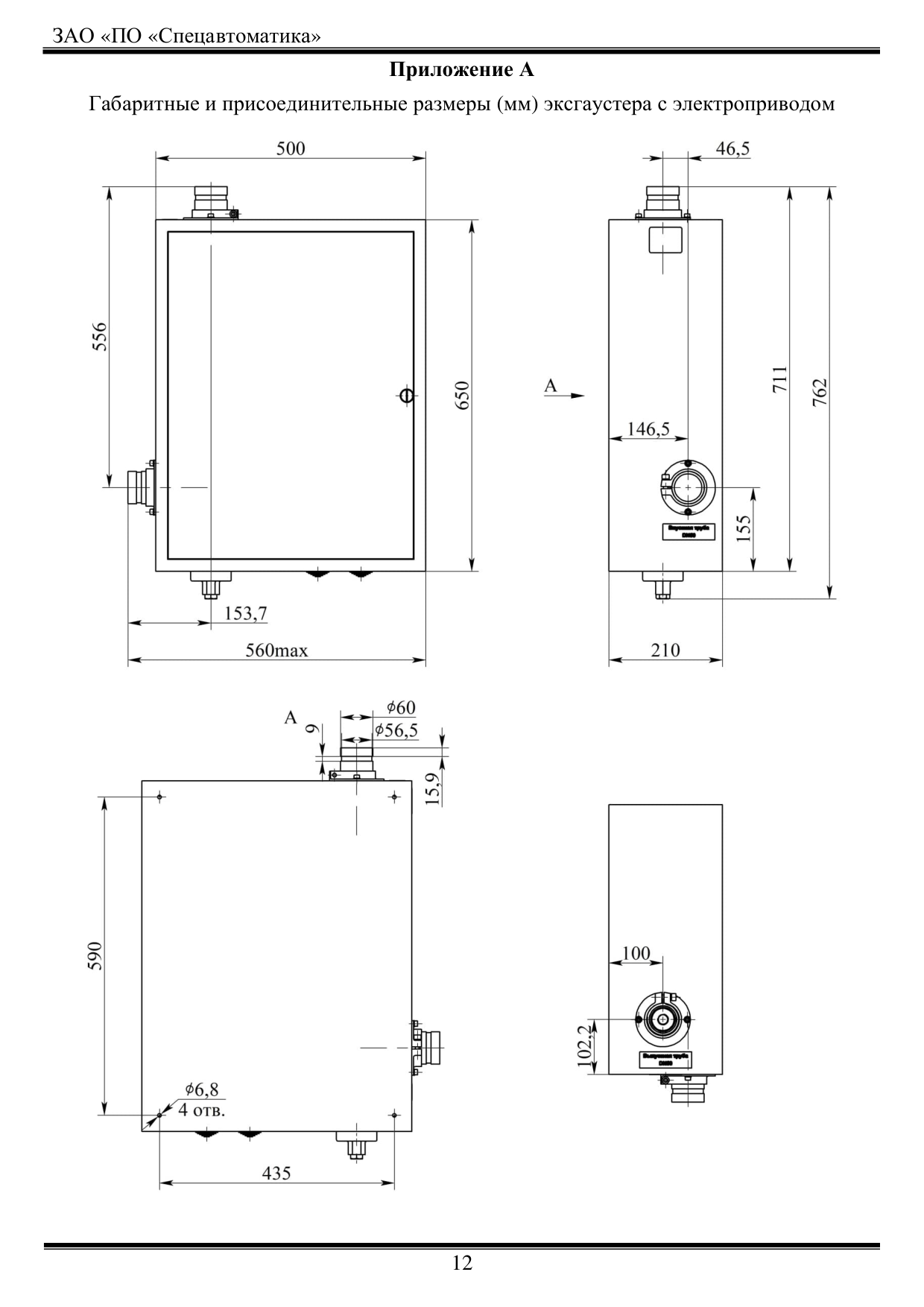

Устройство эксгаустера показано на рисунке 1. Габаритные и присоединительные размеры приведены в приложении А.

Устройство контроля уровня жидкости (УКУ) 8 предназначено для контроля среды в трубопроводе (воздуха либо воды) и, в зависимости от состояния среды в зоне его электрода, выдачи сигнала на открытие либо закрытие электромагнитного клапана (при наличии управляющего напряжения на входе эксгаустера).

Центробежный фильтр-успокоитель 2 с отстойником и сливной пробкой 10 предназначен для первичной грубой очистки воздуха и воды от крупных загрязняющих элементов, гашения скорости потока воды и стабилизации скорости изменения уровня жидкости в зоне установки УКУ.

Фильтр 3 предназначен для защиты рабочих органов электромагнитного кла-

пана от засорения.

Электромагнитный нормально закрытый клапан 4 предназначен для сброса давления воздуха.

Резервированный источник питания (РИП) 6 предназначен для обеспечения питания эксгаустера от встроенной аккумуляторной батареи 12 В (при отсутствии сетевого питания). Напряжение сетевого питания РИП – 220 В переменного тока.

Клеммный блок 9 с модулем релейным предназначен для коммутации электромагнитного клапана, подключения управляющих цепей и сетевого питания.

Впускная труба 1 предназначена для подключения эксгаустера к питающему или распределительному трубопроводу.

Выпускная труба 5 предназначена для сброса давления воздуха из питающих и распределительных трубопроводов.

ВНИМАНИЕ! Закрытие электромагнитного клапана эксгаустера занимает некоторое время, в течение которого возможно истечение жидкости из выпускной трубы. Для надежной работы эксгаустера необходимо исключить попадание воды в корпус эксгаустера и предусмотреть отвод воды из выпускной трубы (например, в дренаж, в сторону).

В дежурном режиме эксгаустера, при отсутствии огнетушащего вещества (индикатор УКУ 8 горит зеленым светом), включенном резервированном источнике питания 6 (подано напряжение питание, либо подключена встроенная аккумуляторная батарея) и при отсутствии напряжения управляющего сигнала, электромагнитный клапан 4 закрыт. При подаче напряжения управляющего сигнала на эксгаустер срабатывает релейный модуль 9, который подает сигнал на открытие электромагнитного клапана 4 и через выпускную трубу 5 происходит сброс давления воздуха. Сброс давления воздуха происходит до того момента, пока огнетушащее вещество не заполнит фильтр-успокоитель 2, после чего УКУ 8 изменяет цвет свечения индикатора на красный, размыкает контакты управления релейным модулем и тем самым отключает питание электромагнитного клапана 4. Электромагнитный клапан 4 закрывается и замыканием сигнальных контактов транслирует во внешние цепи сигнал о закрытии эксгаустера.

Страница 5

7 Порядок установки и подготовки к работе

Эксгаустер устанавливается вертикально (направление выпускной трубы вверх) и должен располагаться в удобном для наблюдения и обслуживания месте. Для удобства доступа допускается изменение направления открытия дверцы шкафа.

Эксгаустер настроен для работы с загрязненной водой. При необходимости эксплуатации эксгаустера с другим типом жидкости следует выполнить настройку чувствительности согласно руководству по эксплуатации УКУ.

Эксгаустер должен подсоединяться к питающему или распределительному трубопроводу воздушной АУП в месте наибольшего удаления от узла управления по высоте и/или длине питающего трубопровода.

В случае, когда защищаемый объект имеет несколько этажей, то при вместимости трубопроводов каждого этажа менее 3 м[3] , эксгаустеры устанавливаются на каждом этаже. При вместимости трубопроводов на каждом этаже более 3 м[3] , на этих этажах рекомендуется использовать несколько эксгаустеров – не менее одного эксгаустера на каждые последующие 3 м[3] вместимости секции (например, при вместимости секции 4,5 или 5 м[3] требуется два эксгаустера и т.п.).

При установке нескольких эксгаустеров необходимо принимать во внимание ва-

рианты оптимального размещения эксгаустеров с точки зрения скорости заполнения секции АУП водой.

При применении нескольких эксгаустеров они могут быть установлены на питающем или распределительном трубопроводе секции следующим образом:

Один эксгаустер устанавливается согласно п. 7.3, остальные – равномерно, через равные по вместимости участки секции по основному горизонтальному и/или вертикальному питающему трубопроводу;

Все эксгаустеры устанавливаются согласно п. 7.3.

В воздушных АУП, проектируемых для неотапливаемых помещений зданий с минимальной температурой ниже минус 10 °С, должны обеспечиваться условия нормальной работы эксгаустера в течение всего времени эксплуатации АУП (например, путем создания вокруг эксгаустера тепловой изоляции или использования дополнительных устройств внутреннего или внешнего подогрева).

Схема электрическая принципиальная эксгаустера приведена в приложении Б. Обозначение и наименование элементов схемы приведены в таблице Б.1.

Для постановки эксгаустера в дежурный режим необходимо подать напряжение питания эксгаустера от встроенной аккумуляторной батареи 12 В либо подать напряжение питания РИП – 220 В переменного тока и проверить отсутствие воды в фильтре-успокоителе 2 (по свечению зеленого индикатора УКУ 8).

8 Техническое обслуживание

Техническое обслуживание является мерой поддержания работоспособности эксгаустера, предупреждения поломок и неисправностей, а также повышения надежности работы, повышения безотказности и увеличения срока службы.

Все работы по техническому обслуживанию эксгаустера должны проводиться с соблюдением всех мероприятий, обеспечивающих безопасность. Для проведения технического обслуживания должен допускаться персонал, имеющий допуск к работе с оборудованием до 1000 В, прошедший инструктаж, знающий правила эксплуатации эксгаустера.

Техническое обслуживание эксгаустера должно проводиться по планово-предупредительной системе, предусматривающей работы по годовому техническому обслуживанию:

  • технический осмотр;

  • профилактический осмотр;

  • регламентные работы.

Технический осмотр эксгаустера необходимо проводить ежедневно путем внешнего осмотра. При этом проверяется:

  • отсутствие видимых механических повреждений;

  • наличие напряжение питания эксгаустера (контролируется по индикации РИП 6 и УКУ 8 (рисунок 1));

  • отсутствие воды в фильтре-успокоителе (контролируется по индикации УКУ 8 (рисунок 1)).

Профилактический осмотр эксгаустера необходимо проводить один раз в квар-

тал путем внешнего осмотра и устранения замеченных недостатков. При этом необходимо:

  • провести технический осмотр по п. 8.4;

  • проверить состояние уплотнений;

  • проверить состояние крепежных деталей.

Регламентные работы по обслуживанию эксгаустера должны совмещаться с регламентными работами по обслуживанию установки пожаротушения. Регламентные работы также проводятся после срабатывания эксгаустера. При проведении регламентных работ необходимо выполнять следующие операции:

  • Проверить работоспособность РИП, отключив его напряжение питания;

  • При необходимости заменить аккумуляторную батарею РИП согласно ее пас-

  • портным данным;

При необходимости произвести пробный пуск эксгаустера подав напряжение управляющего сигнала (при отсутствующем напряжении питания РИП);

  • Через 1-2 с прекратить подачу напряжения управляющего сигнала, проверить

  • закрытие электромагнитного клапана;

  • При необходимости повторить пробный пуск при подключенном напряжении

  • питания РИП;

Повторно подать напряжение управляющего сигнала и сбросить давление воздуха из питающих и распределительных трубопроводов;

  • Проверить отсутствие напряжения питания, отключить РИП;

  • Снять отстойник со сливной пробкой 10 (рисунок 1) слить воду, удалить воз-

  • можные загрязнения;

Снять фильтрующий элемент фильтра 3 (рисунок 1), удалить возможные за-

  • грязнения;

  • Снять крышку электромагнитного клапана 4 (рисунок 1), удалить возможные

  • загрязнения;

  • Проверить состояние соединений электрических цепей;

  • Произвести сборку эксгаустера;

  • Установить эксгаустер в дежурный режим, подав напряжение питания;

  • При необходимости произвести пробный пуск эксгаустера, согласно п. 8.6.3-

  • 8.6.5.

9 Возможные неисправности и методы их устранения

Перечень возможных неисправностей эксгаустера и способы их устранения приведены в таблице 3.

Наименование неисправности,
внешнее проявление
и дополнительные признаки
Вероятная причина Способ устранения
Нет свечения индикаторов
РИП и УКУ
Нет напряжения питания Проверить наличие
напряжения питания
Нет сброса давления воздуха Засорен фильтр,
электроклапан
Разобрать и удалить возмож-
ные загрязнения
Не срабатывает электрокла-
пан
Проверить напряжение
управляющего сигнала
Наличие воды в фильтре-
успокоителе (цвет свечения
индикатора УКУ – красный)
Слить воду из фильтра-успо-
коителя. Дождаться зеленого
цвета свечения индикатора
УКУ.
Настроить чувствительность
УКУ с учетом качества воды.
Пропуск воздуха через
уплотнения
Ослабло соединение Подтянуть или уплотнить
соединения
Нарушена герметичность
прокладок
Заменить прокладки
Постоянный сброс
воздуха (воды)
Засорен электроклапан Разобрать и удалить возмож-
ные загрязнения
Постоянно включен
управляющий сигнал
Проверить параметры
управляющего сигнала

10 Транспортирование и хранение

Транспортирование эксгаустера и комплектующего оборудования в упаковке следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 8 по ГОСТ 15150-69 с нижним предельным значением температуры минус 50 °C, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.

При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на тару.

После транспортирования эксгаустера при отрицательных температурах воздуха, перед включением он должен быть выдержан в течение – не менее 6 часов в помещении с нормальными климатическими условиями.

При перевозке открытым транспортом – эксгаустеры в упаковке должны быть укрыты водонепроницаемым материалом.

При транспортировании эксгаустера в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846–2002.

До монтажа на объекте эксгаустер может находиться в помещении или под навесом, где колебания температуры и влажности воздуха несущественно отличаются от

колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов, что соответствует условиям 5 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.

11 Гарантийные обязательства

Гарантийный срок эксплуатации эксгаустера составляет 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю при соблюдении потребителем правил монтажа, эксплуатации, транспортирования и хранения.

12 Указания по эксплуатации

Эксгаустер не представляет опасности для окружающей среды и здоровья людей после окончания срока службы.

Эксгаустер не содержит драгоценных металлов.

Эксгаустер не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.

13 Сведения о рекламациях

При отказе в работе или неисправности эксгаустера в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт предъявляемых рекламаций.

В таблице 4 должны быть зарегистрированы предъявляемые рекламации и дано их краткое содержание.

Дата
реклама-
ции
Содержание Принятые меры

14 Свидетельство о приемке и упаковывании

Эксгаустер с электроприводом Э 50/1,2(Э12)-ВМ.У3.1 заводской № _____ соответствует техническим требованиям ТУ 26.30.50-140-00226827-2017, признан годным к эксплуатации и упакован согласно требованиям документации предприятия-изготовителя.

Упаковщик __ __ ______ личная подпись расшифровка подписи число, месяц, год

ОТК

____ ______ личная подпись штамп ОТК число, месяц, год

Сертификат соответствия ЕАЭС RU C-RU.ЧС13.B.00217/21, действителен по 05.08.2026.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Адрес предприятия-изготовителя:

Сделано в России

Страница 12

Приложение Б

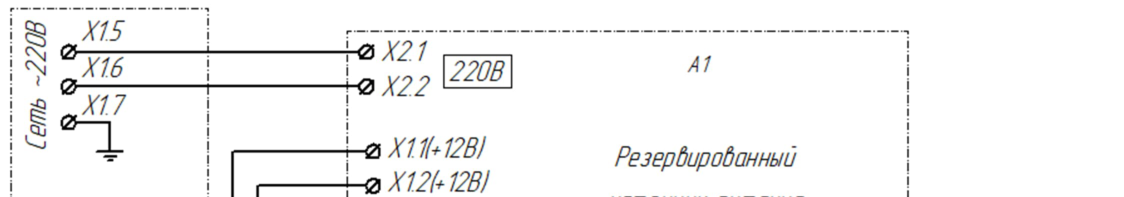

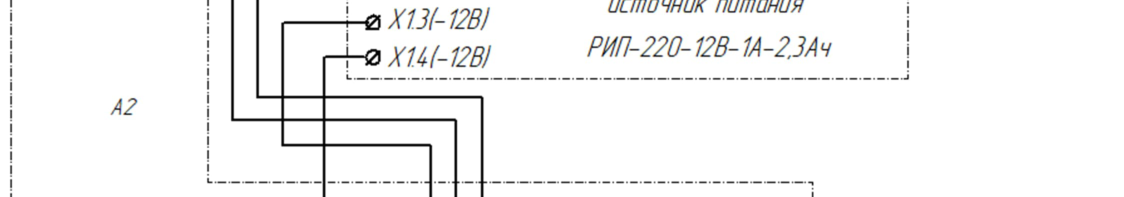

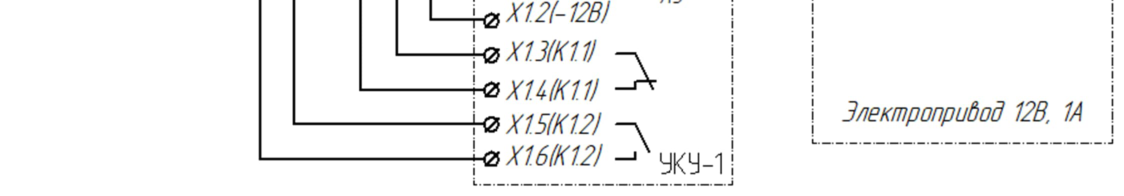

Схема электрическая принципиальная эксгаустера с электроприводом

Обозначение Наименование Кол., шт.
А1 Резервированный источник питания
РИП-220-12В-1А-2,3Ач
1
А2 Коробка клеммная 1
А2.1 Модуль релейный МР-1 1
А3 Устройство контроля уровня жидкости УКУ 1
YV1 Клапан электромагнитный 1
VD1 VD 1N4007 1
