Техническая информация («ССВ» и «ССН»)
Тех. информацияОроситель спринклерный стеллажный «ССН», «ССВ»
СВС0-РНо(д)0,47-R1/2/Р57(68, 79, 93).В3-«ССН-12»
СВС0-РНо(д)0,80-R1/2/Р57(68, 79, 93).В3-«ССН-15»
СВС0-РВо(д)0,47-R1/2/Р57(68, 79, 93).В3-«ССВ-12»
СВС0-РВо(д)0,80-R1/2/Р57(68, 79, 93).В3-«ССВ-15»
Назначение и область применения
Оросители спринклерные стеллажные установкой вертикально розеткой вниз «ССН» и вертикально розеткой вверх «СВВ» (далее - оросители) предназначены для тушения пожаров во внутристеллажном пространстве отапливаемых и неотапливаемых стеллажных складов со стационарными стеллажами с высотой складирования до 25 м (проектирование по СП 241.1311500.2015, раздел 6).
Ороситель состоит из корпуса (штуцер и две дужки как единое целое), розетки, стопорного винта и запорного устройства с разрывным термочувствительным элементом – стеклянной колбой, изготовленной из упрочненного стекла. Во время пожара жидкость в стеклянной колбе расширяется и разрушает ее, выходное отверстие вскрывается. Огнетушащее вещество (ОТВ), проходящее через отверстие оросителя, разбивается о розетку, формируя однородный поток капель, необходимый для тушения, а конструкция розетки – диаметр, степень вогнутости, количество лепестков – в основном и определяет форму потока. В качестве ОТВ используется вода, вода со смачивателем. Чтобы противостоять воздействию высоких температур пожара и не допустить разрушения и деформации корпусные детали оросителей изготовлены из материалов, обладающих высокой
термостойкостью. При производстве оросителей используются унифицированные корпуса, розетки и запорные устройства. Для удовлетворения требований заказчика оросители подвергаются декоративной отделке – полиэфирному (полиэстеровому) покрытию. По монтажному расположению выпускаются оросители, устанавливаемые вертикально розеткой вниз и вертикально розеткой вверх.
Особенности монтажа
Оросители установкой вертикально вниз «ССН» рекомендуется монтировать с защитными решетками.
Функциональные возможности и особенности
-
Изготавливается с резьбовым уплотнителем (герметиком).
-
Защищаемая площадь 3 м² и 5,3 м².
Технические характеристики*
| Наименование параметра | Значение параметра для оросителей | |
|---|---|---|
| «ССН-12», «СCВ-12» |
«ССН-15», «СCВ-15» |
|
| Диаметр выходного отверстия, мм | 12,1 | 15,2 |
| Диапазон рабочего давление, МПа | 0,1-1,0 | |
| Коэффициент производительности, дм3/(с×10×МПа0,5) | 0,47 | 0,80 |
| Защищаемая площадь, м², не менее: - при высоте установки оросителя «ССН» 0,05 м от верхней кром- ки мерных банок и давлении 0,1(0,2) МПа; - при высоте установки оросителя «ССВ» 0,145 м от верхней кром- ки мерных банок и давлении 0,1(0,2) МПа. |
3 | |
| Средняя интенсивность орошения, дм3/(с×м2), не менее: - при высоте установки оросителя «ССН» 0,05 м от верхней кром- ки мерных банок и давлении 0,1 (0,2) МПа; - при высоте установки оросителя «ССВ» 0,145 м от верхней кром- ки мерных банок и давлении 0,1 (0,2) МПа. |
0,30 | 0,40 (0,50) |
| Масса, не более, кг | 0,100 | |
| Габаритные размеры, не более, мм | 60×45 | 60×47 |
| Номинальная температура срабатывания, °С | 57±3/68±3/79±3/93±3 | |
| Коэффициент тепловой инерционности спринклерного оросителя Кт.и., (м×с)0,5**: - с колбой Ø3 мм - с колбой Ø5 мм |
<50 ≥80 |
- ≥80 |
| Номинальное время срабатывания оросителя, не более, с | 300/300/330/380 | |
| Предельно допустимая рабочая температура, °С | до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ. |
|
| Присоединительная резьба | R1/2 | |
| Маркировочный цвет жидкости в стеклянной колбе | оранжевый/красный/желтый/зеленый | |
*Технические характеристики сверяйте с паспортом.
**По технической документации производителя колб.

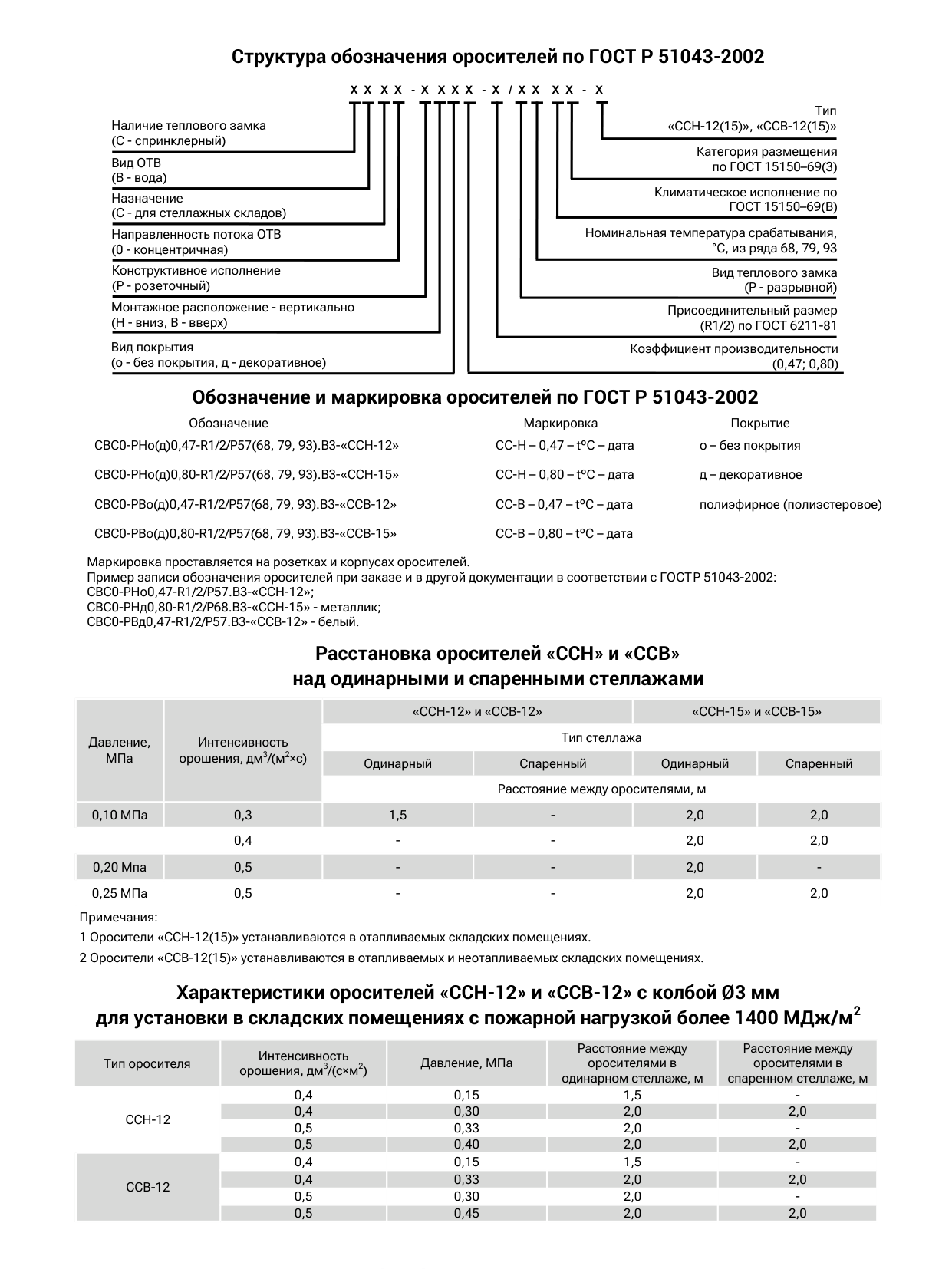

Структура обозначения оросителей по ГОСТ Р 51043-2002
Обозначение и маркировка оросителей по ГОСТ Р 51043-2002
| Тип оросителя | Интенсивность орошения, дм3/(с×м2) |
Давление, МПа | Расстояние между оросителями в одинарном стеллаже, м |
Расстояние между оросителями в спаренном стеллаже, м |
|---|---|---|---|---|
| ССН-12 | 0,4 | 0,15 | 1,5 | - |
| 0,4 | 0,30 | 2,0 | 2,0 | |
| 0,5 | 0,33 | 2,0 | - | |
| 0,5 | 0,40 | 2,0 | 2,0 | |
| ССВ-12 | 0,4 | 0,15 | 1,5 | - |
| 0,4 | 0,33 | 2,0 | 2,0 | |
| 0,5 | 0,30 | 2,0 | - | |
| 0,5 | 0,45 | 2,0 | 2,0 |
Маркировка проставляется на розетках и корпусах оросителей.
Пример записи обозначения оросителей при заказе и в другой документации в соответствии с ГОСТ Р 51043-2002: СВС0-РНо0,47-R1/2/Р57.В3-«ССН-12»;
СВС0-РНд0,80-R1/2/Р68.В3-«ССН-15» - металлик;
СВС0-РВд0,47-R1/2/Р57.В3-«ССВ-12» - белый.

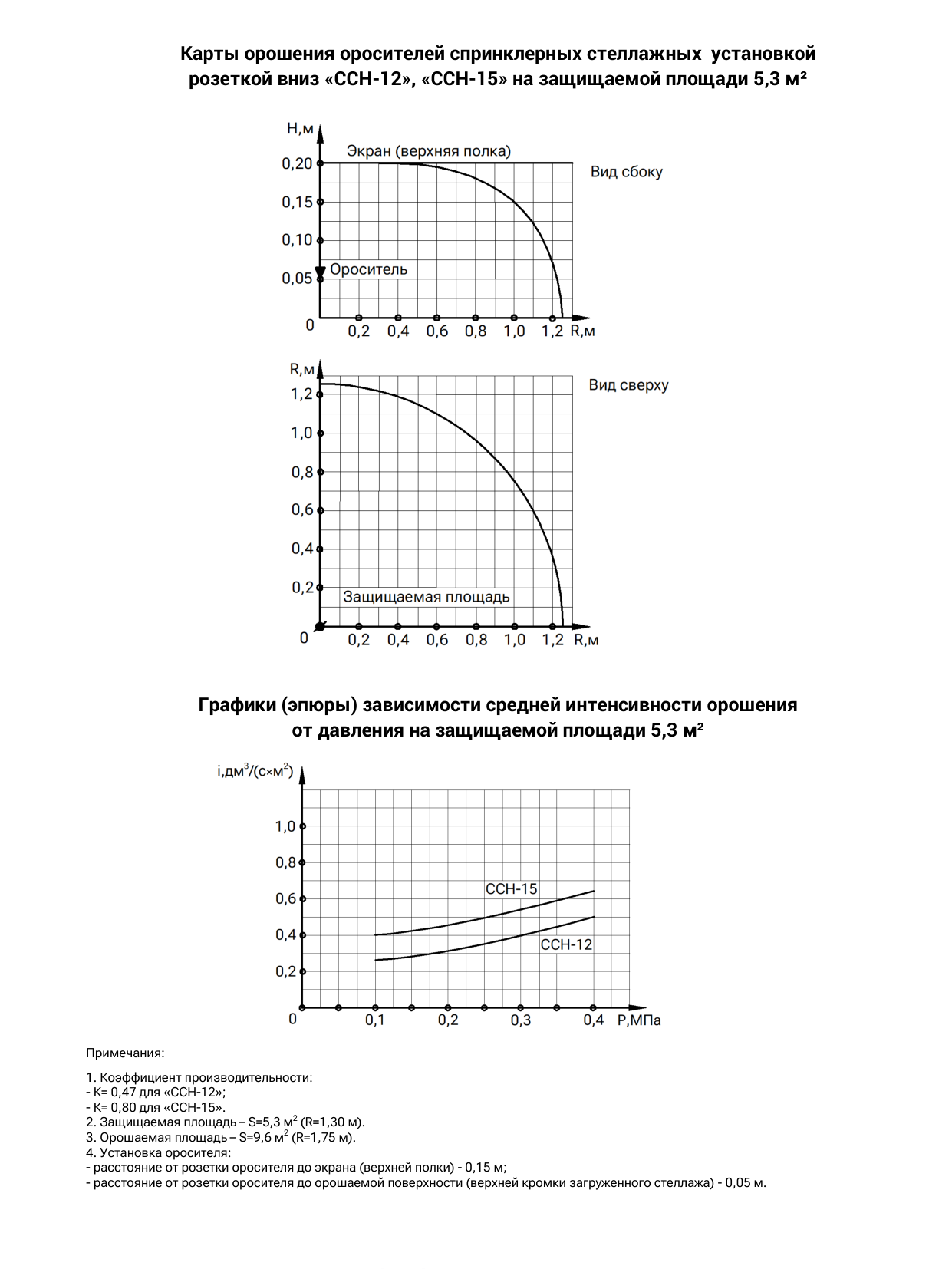

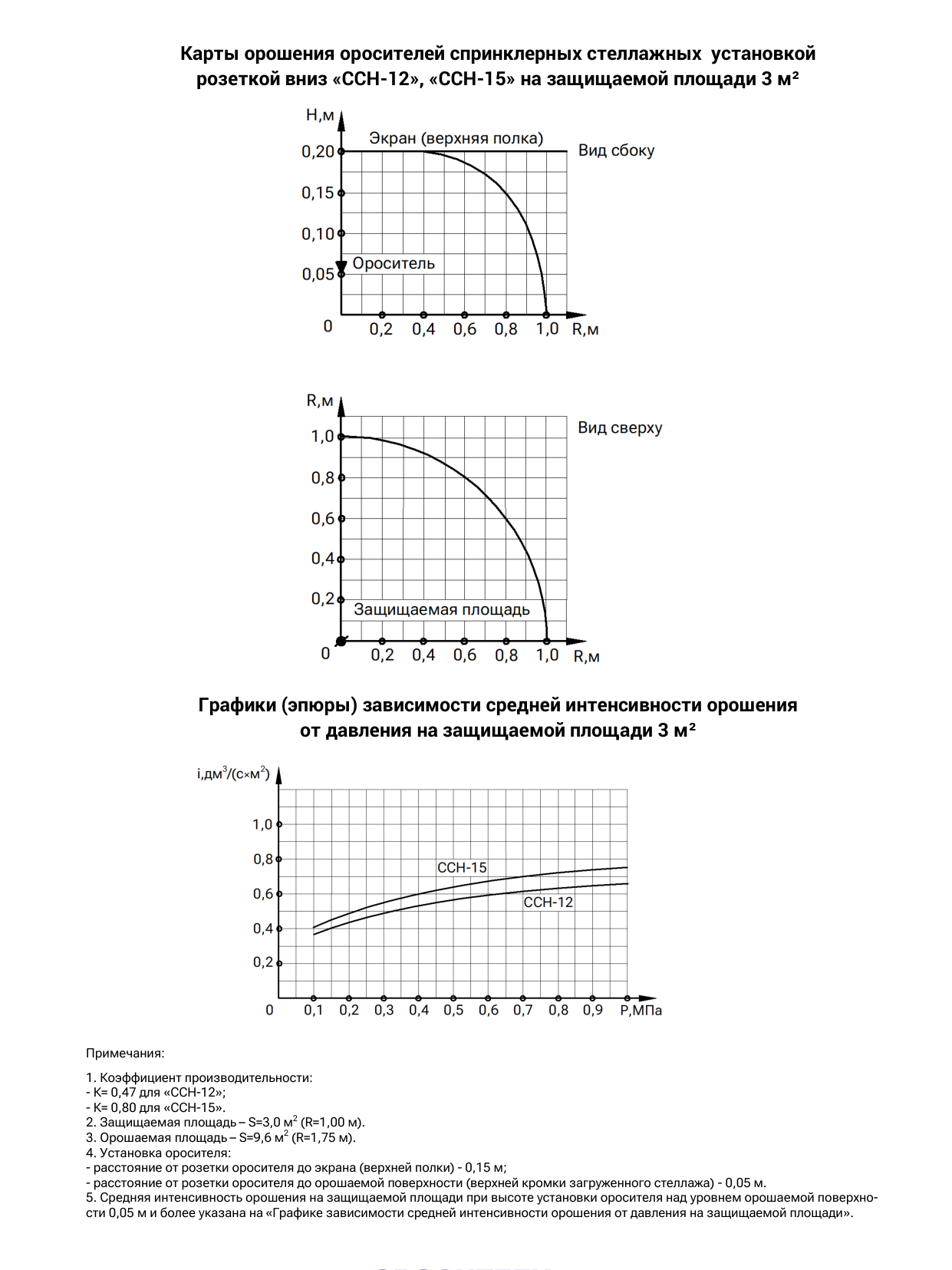

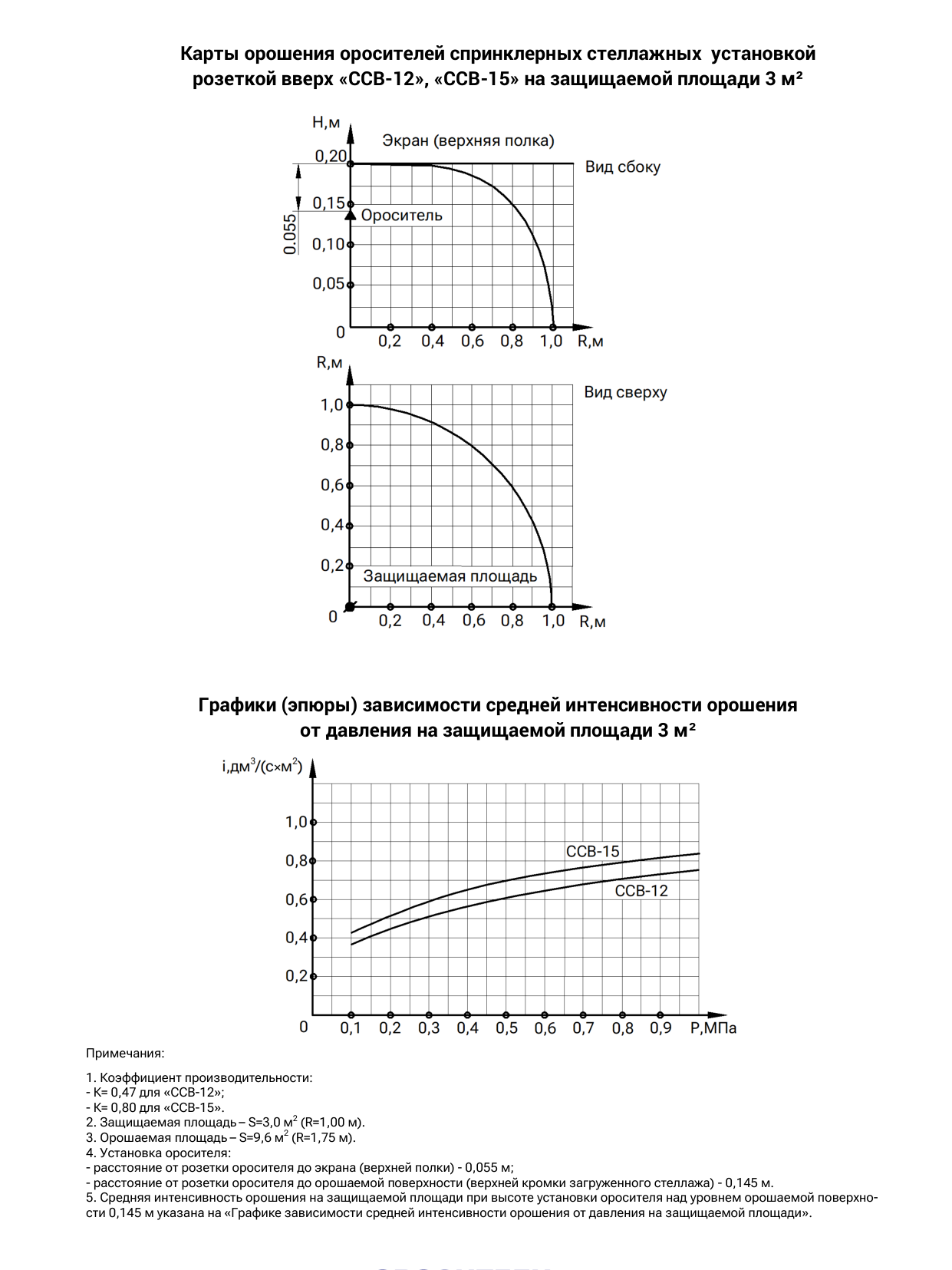

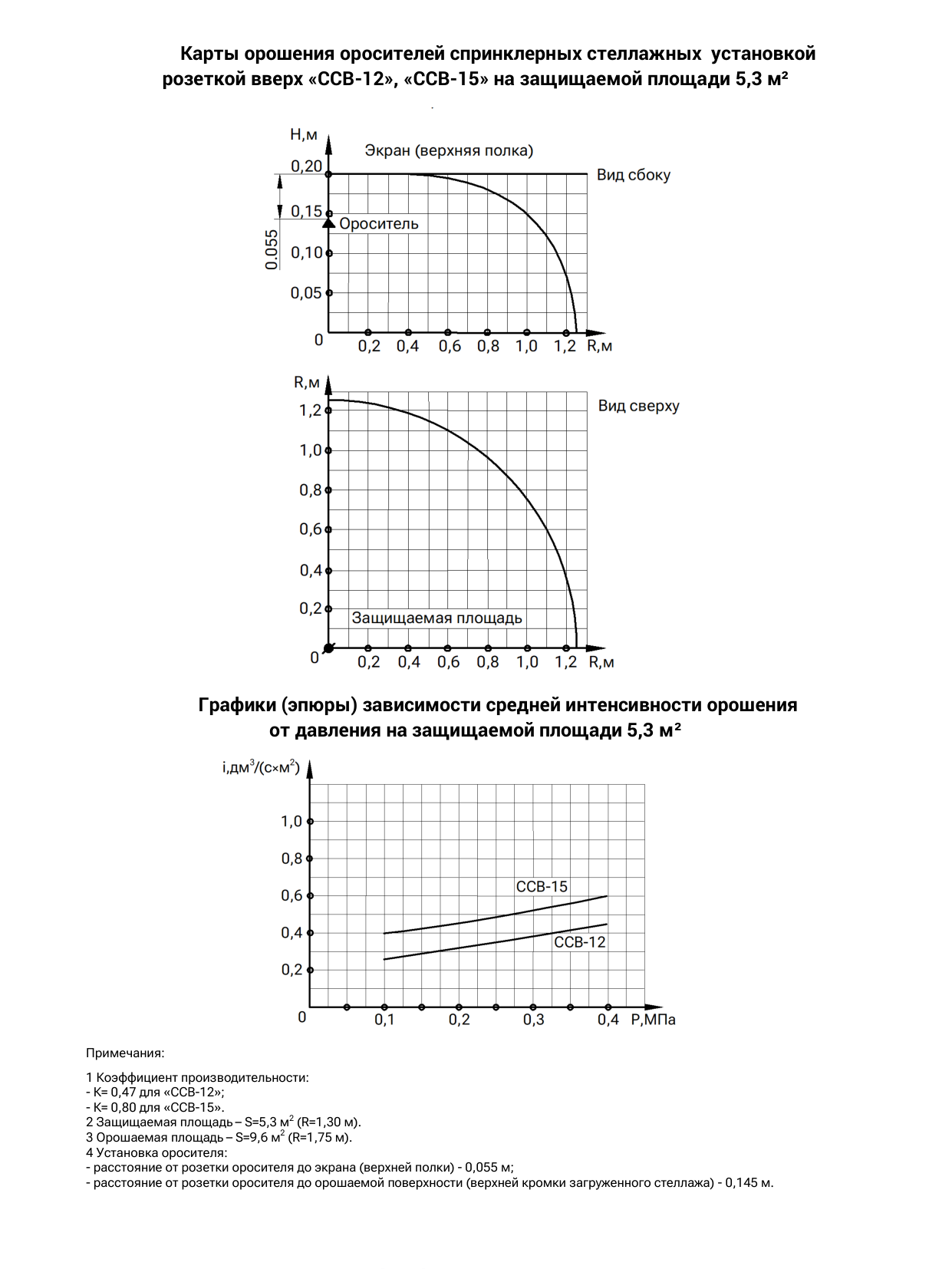

Расстановка оросителей «ССН» и «ССВ»
над одинарными и спаренными стеллажами
| Обозначение | Маркировка | Покрытие | ||
|---|---|---|---|---|
| СВС0-РНо(д)0,47-R1/2/Р57(68, | 79, | 93).В3-«ССН-12» | СС-Н – 0,47 – tºС – дата | о – без покрытия |
| СВС0-РНо(д)0,80-R1/2/Р57(68, | 79, | 93).В3-«ССН-15» | СС-Н – 0,80 – tºС – дата | д – декоративное |
| СВС0-РВо(д)0,47-R1/2/Р57(68, | 79, | 93).В3-«ССВ-12» | СС-В – 0,47 – tºС – дата | полиэфирное (полиэстеровое) |
| СВС0-РВо(д)0,80-R1/2/Р57(68, | 79, | 93).В3-«ССВ-15» | СС-В – 0,80 – tºС – дата |
Примечания:
1 Оросители «ССН-12(15)» устанавливаются в отапливаемых складских помещениях.
2 Оросители «ССВ-12(15)» устанавливаются в отапливаемых и неотапливаемых складских помещениях.
Характеристики оросителей «ССН-12» и «ССВ-12» с колбой Ø3 мм для установки в складских помещениях с пожарной нагрузкой более 1400 МДж/м[2]
| Х Х Х Х - Х Х Х Х - Х / Х Х Х Х - Х | ||||||||
|---|---|---|---|---|---|---|---|---|
| Тип | ||||||||
| Наличие теплового замка | «ССН-12(15)», «ССВ-12(15)» | |||||||
| (С - спринклерный) Вид ОТВ (В - вода) |
Категория размещения по ГОСТ 15150–69(3) |
|||||||
| Назначение (С - для стеллажных складов) |
Климатическое исполнение по ГОСТ 15150–69(В) |
|||||||
| Направленность потока ОТВ | Номинальная температура срабатывания, | |||||||
| (0 - концентричная) | °С, из ряда 68, 79, 93 | |||||||
| Конструктивное исполнение | Вид теплового замка | |||||||
| (Р - розеточный) | (Р - разрывной) | |||||||
| Монтажное расположение - вертикально (Н - вниз, В - вверх) |
Присоединительный размер (R1/2) по ГОСТ 6211-81 |
|||||||
| Вид покрытия | Коэффициент производительности | |||||||
| (о - без покрытия, д - декоративное) | (0,47; 0,80) | |||||||
