ОРОСИТЕЛЬ СПРИНКЛЕРНЫЙ СТЕЛЛАЖНЫЙ

«ССН»

Паспорт ДАЭ 100.286.000-01 ПС

Бийск 2018

ДАЭ 100.286.000-01 ПС 2

1 НАЗНАЧЕНИЕ

1.1 Ороситель спринклерный стеллажный устанавливаемый розеткой вниз «ССН» (далее – ороситель) предназначен для тушения пожаров внутристеллажного пространства отапливаемых стеллажных складов со стационарными стеллажами с высотой складирования до 25 м.

1.2 Ороситель – изделие неразборное и неремонтируемое.

1.3 По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5 ºС.

1.4 Ороситель изготавливается:

  • без покрытия (в обозначении буква «о»);

  • с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

1.5 Ороситель изготавливается:

  • без резьбового герметика;

  • с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.6 Пример записи обозначения оросителя по ГОСТ Р 51043-2002 при его заказе (в скобках указана маркировка оросителей):

СВС0-РНд0,47-R1/2/Р57.В3-«ССН-12» - белый СВС0-РНо0,80-R1/2/Р57.В3-«ССН-15» - бронза

(СС-Н – 0,47 – 57 ºС – дата) (СС-Н – 0,80 – 57 ºС – дата).

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики представлены в таблице 1.

Наименование параметра Значение параметра для оросителей
ССН-12 ССН-15
Диаметр выходного отверстия, мм 12,1 15,2
Диапазон рабочих давлений, МПа 0,05-1,0
Защищаемая площадь при высоте установки
оросителя
над
орошаемой
поверхностью
0,05 м и давлении 0,1 (0,2) МПа, м2		 3 3 (3)
Коэффициент
производительности,
дм3/(с×МПа0,5)		 0,47 0,80
К-фактор, GPM/PSI0,5 (LPM/bar0,5) 6,1 (89,1) 10,4 (151,8)
Средняя интенсивность орошения при высоте
установки оросителя 0,05 м и давлении
0,1 (0,2) МПа, дм3/(с×м2), не менее*		 0,30 0,40 (0,50)
Коэффициент
равномерности
орошения,
не более		 0,5
Габаритные размеры, мм, не более:
- высота
- ширина		 58
34
Масса, кг 0,069 0,068
Наружная
присоединительная
резьба
по ГОСТ 6211-81		 R1/2
Номинальная температура срабатывания, °С 57±3/68±3/79±3/93±3
Условное время срабатывания, с 300/300/330/380
Предельно допустимая рабочая температура,
°С		 до 38 включ./до 50включ./от 51 до 58 включ./от 53 до 70 включ.
Маркировочный цвет жидкости в стеклянной
колбе		 оранжевый/красный/желтый/зеленый
Коэффициент
тепловой
инерционности
оросителя Кт.и., (м×с)0,5**:
- с колбой Ø3 мм
- с колбой Ø5 мм		 <50
≥80		 -
≥80
*Предельное отклонение значения средней интенсивности орошения на защищаемой площади – ± 5 %.
**По технической документации производителя колб.

|Предельное отклонение значения средней интенсивности орошения на защищаемой площади – ± 5 %.
*По технической документации производителя колб.|||

ДАЭ 100.286.000-01 ПС 3

3 УСТРОЙСТВО И УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Ороситель, представленный на рисунке 1, состоит из: корпуса 1; запорного устройства, включающего в себя тарельчатую пружину 2, крышку 3 и стеклянную термоколбу 4; винта 5; розетки 6.

3.2 Установка оросителя производится в соответствии с требованиями назначения. Ороситель имеет размер «под ключ» по ГОСТ 6424-73 и ГОСТ 13682-80.

Рисунок 1 – Состав оросителя «ССН»

3.3 Ороситель рекомендуется монтировать в приварную муфту производства ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81).

Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности оросителя, вызванные ненадлежащим качеством муфт других производителей.

3.4 Перед установкой оросителя следует провести визуальный осмотр:

  • на наличие маркировки на розетке и товарного знака на корпусе;

  • на отсутствие разрушения колбы или трещин в колбе и утечки жидкости из колбы;

  • на отсутствие механических повреждений дужек корпуса, розетки и присоединительной резьбы.

3.5 Для оросителя без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителя с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.6 Герметичность резьбового соединения оросителя при монтаже обеспечивается закручиванием оросителя в приварную муфту (фитинг) до получения зазора не менее 1,5 мм между торцом муфты (фитинга) и фланцем оросителя.

Затяжка оросителя с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения).

  • Внимание!

Резьбовой герметик имеет свойство самоуплотнения при контакте с водой .

В случае обнаружения капель воды по месту соединения оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть ороситель на ¼ оборота.

3.7 Ороситель рекомендуется монтировать совместно с решеткой защитной ДАЭ 100.418.000. Порядок сборки указан в документе «Порядок сборки решетки защитной» (вложен в упаковку).

Предприятие не несет ответственности за обеспечение нормативных параметров орошения при установке оросителя совместно с решетками защитными других производителей.

ДАЭ 100.286.000-01 ПС 4

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Работы, связанные с монтажом и эксплуатацией оросителя, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

5 КОМПЛЕКТ ПОСТАВКИ

5.1 Комплект поставки оросителя включает в себя: ороситель – ____ шт.; паспорт на ороситель – 1 на упаковку; ключ универсальный – 1 на упаковку; муфта приварная – по количеству оросителей.

*Определяется заказом в качестве дополнительной поставки.

6.1 Ороситель СВС0-РН__-R1/2/Р.В3 - «ССН-»-__, партия №___ (№ ТП____) соответствует требованиям ТУ 4854-054-00226827-2002 (ТУ 28.29.22-054-00226827-2019), ГОСТ Р 51043-2002 и признан годным для эксплуатации.

7 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

7.1 Ороситель упакован в соответствии с требованиями ТУ 4854-054-00226827-2002 (ТУ 28.29.22-054-00226827-2019).

Упаковщик __ ____ _______ личная подпись расшифровка подписи число, месяц, год

8.1 Транспортирование оросителей, упакованных в ящики, должно осуществляться в крытых транспортных средствах любого вида на любые расстояния в соответствии с правилами, действующими на данный вид транспорта.

8.2 Условия хранения в части воздействия климатических факторов внешней среды по категории размещения 3 ГОСТ 15150-69, при этом оросители должны храниться в помещении при температуре не выше 38 °С в условиях, исключающих непосредственное влияние на них атмосферных осадков и на расстоянии не менее 1 м от источника тепла.

8.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1 Изготовитель гарантирует соответствие оросителей требованиям ТУ 4854-054-00226827-2002 (ТУ 28.29.22-054-00226827-2019) при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации. 9.2 Гарантийный срок эксплуатации оросителей – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня приёмки ОТК.

9.3 Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приемки ОТК.

9.4 Установленный производителем срок службы спринклерных оросителей – 10 лет с момента ввода в эксплуатацию.

ДАЭ 100.286.000-01 ПС 5

10 КАРТА ОРОШЕНИЯ

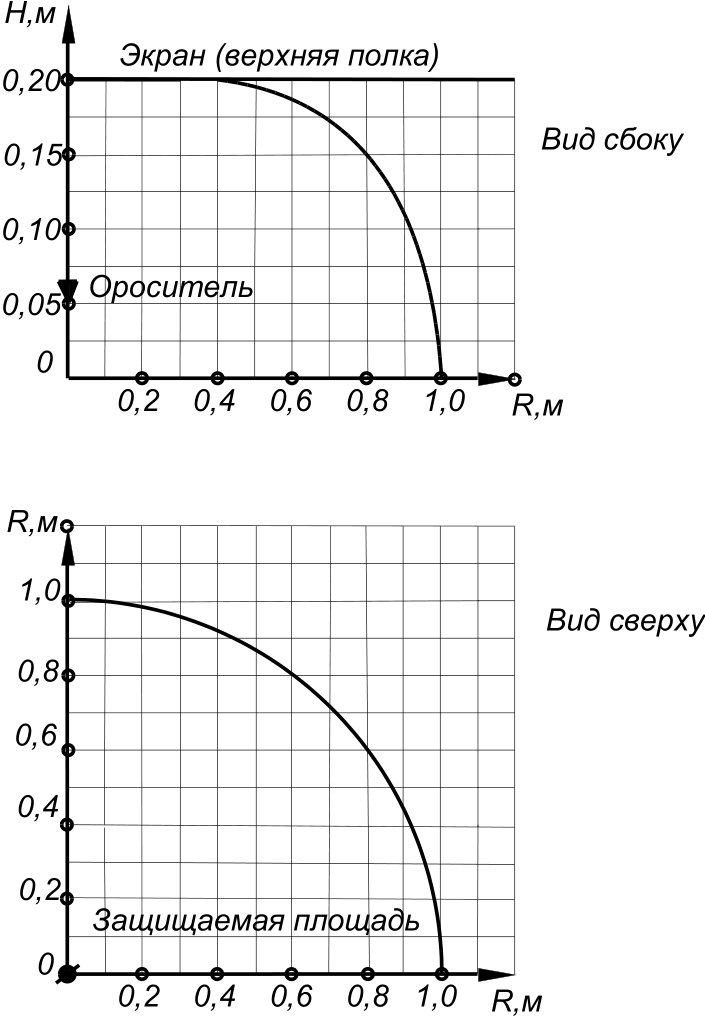

ОРОСИТЕЛЯ СПРИНКЛЕРНОГО СТЕЛЛАЖНОГО «ССН»

защищаемая площадь – 3 м[2]

ДАЭ 100.286.000-01 ПС 6

11 ЭПЮРЫ ЗАВИСИМОСТИ

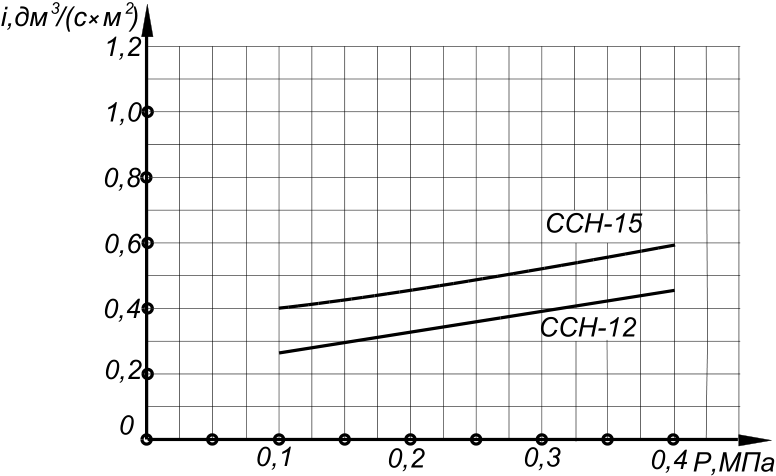

СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ

защищаемая площадь – 3 м[2]

Примечания

1 Коэффициент производительности:

– К= 0,47 для «ССН-12»;

– К= 0,80 для «ССН-15».

2 Защищаемая площадь – S=3,0 м[2] (R=1,00 м).

3 Орошаемая площадь – S=9,6 м[2] (R=1,75 м).

4 Установка оросителя:

– расстояние от розетки оросителя до экрана (верхней полки) – 0,15 м

– расстояние от розетки оросителя до орошаемой поверхности (верхней кромки загруженного стеллажа) – 0,05 м.

5 Средняя интенсивность орошения на защищаемой площади при высоте установки оросителя над уровнем орошаемой поверхности 0,05 м и более указана на «Эпюре зависимости средней интенсивности орошения от давления на защищаемой площади».

6 В Приложении А указана информация для защищаемой площади 5,3 м[2] (R=1,25 м).

7 При использовании в качестве огнетушащего вещества воды со смачивателем на основе пенообразователя общего назначения (тип «S»):

  • средняя интенсивность орошения принимается в 1,5 раза меньше указанной на эпюре;

  • расчетное давление перед оросителем определяется по формуле

где Q – расход оросителя на воде при заданных давлениях, дм[3] /с;

К – коэффициент производительности оросителя, дм[3] /(с×10×МПа[0,5] ).

ДАЭ 100.286.000-01 ПС 7

Приложение А

ОРОСИТЕЛИ СПРИНКЛЕРНЫЕ СТЕЛЛАЖНЫЕ «ССН»

Результаты испытаний по методике СТБ 11.16.06-2011/ГОСТ Р 51043-2002 «Система стандартов пожарной безопасности. Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний» (Протоколы ИЦ «НИИ ПБ и ЧС МЧС Беларуси»: №. 04-52/568 П; №04-52/569 П)

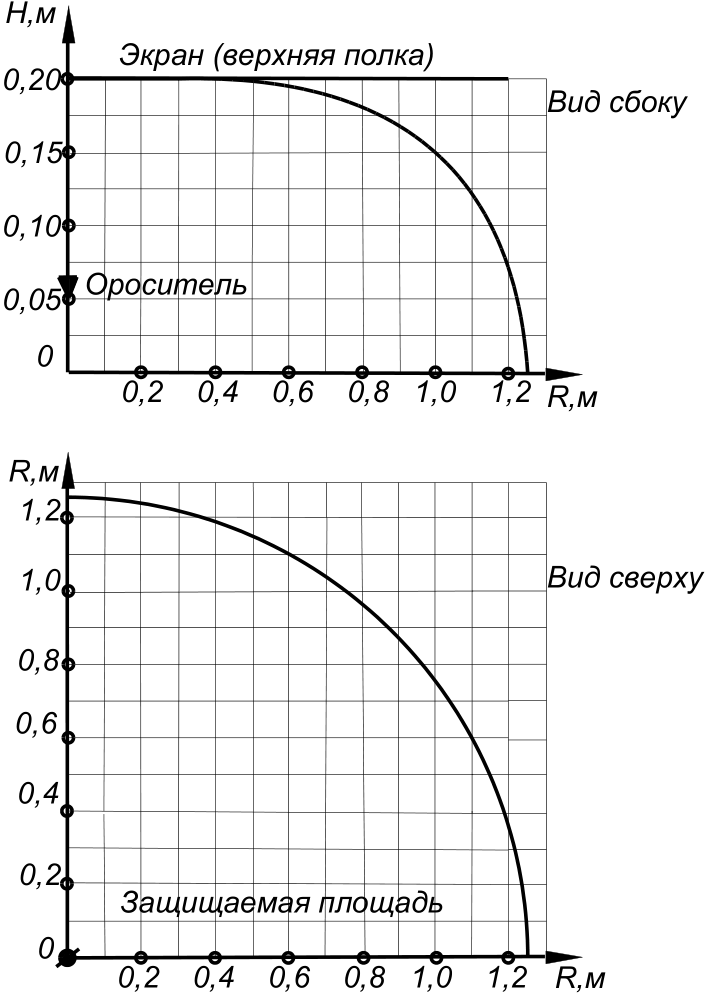

КАРТА ОРОШЕНИЯ ОРОСИТЕЛЯ СПРИНКЛЕРНОГО СТЕЛЛАЖНОГО «ССН» защищаемая площадь – 5,3 м[2]

ДАЭ 100.286.000-01 ПС 8

ЭПЮРЫ ЗАВИСИМОСТИ

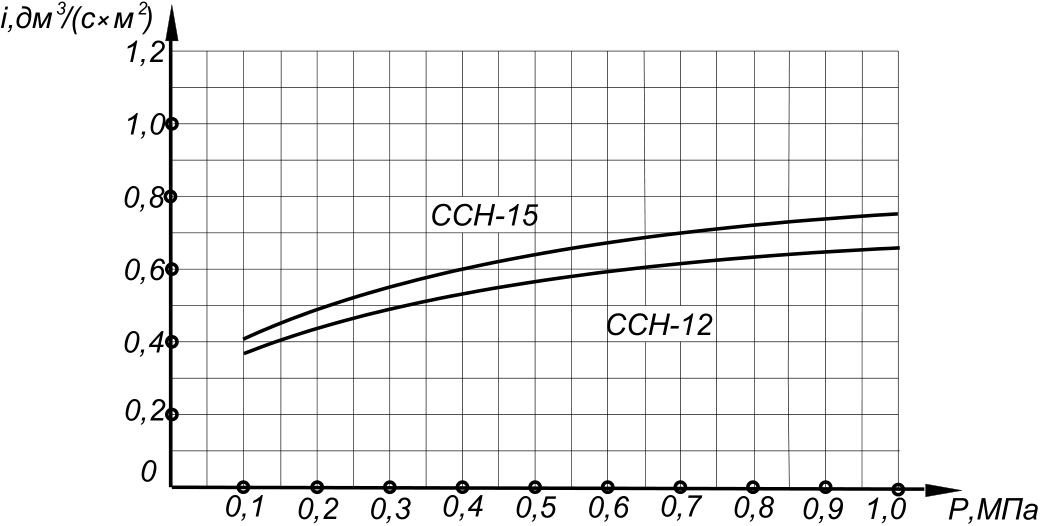

СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ защищаемая площадь – 5,3 м[2]

Примечания

1 Коэффициент производительности:

– К= 0,47 для «ССН-12»;

– К= 0,80 для «ССН-15».

2 Защищаемая площадь – S=5,3 м[2] (R=1,30 м).

3 Орошаемая площадь – S=9,6 м[2] (R=1,75 м).

4 Установка оросителя:

– расстояние от розетки оросителя до экрана (верхней полки) – 0,15 м;

– расстояние от розетки оросителя до орошаемой поверхности (верхней кромки загруженного стеллажа) – 0,05 м.

5 При использовании в качестве огнетушащего вещества воды со смачивателем на основе пенообразователя общего назначения (тип «S»):

  • средняя интенсивность орошения принимается в 1,5 раза меньше указанной на эпюре;

  • расчетное давление перед оросителем определяется по формуле

Р = (Q/(1,5×10×К))[2] ,

где Q – расход оросителя на воде при заданных давлениях, дм[3] /с;

К – коэффициент производительности оросителя, дм[3] /(с×10×МПа[0,5] ).

Сертификат соответствия № ЕАЭС BY/112.02.01. ТР043 033.01 00482, действителен по 20.11.2030.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
