ОРОСИТЕЛЬ СПРИНКЛЕРНЫЙ СТЕЛЛАЖНЫЙ

«ССВ»

Паспорт ДАЭ 100.286.000-02 ПС

Бийск 2023

ДАЭ 100.286.000-02 ПС 2

1 НАЗНАЧЕНИЕ

1.1 Ороситель спринклерный стеллажный устанавливаемый вертикально розеткой вверх «ССВ» (далее – ороситель) предназначен для тушения пожаров во внутристеллажном пространстве отапливаемых и неотапливаемых стеллажных складов со стационарными стеллажами с высотой складирования до 25 м.

1.2 Ороситель – изделие неразборное и неремонтируемое.

1.3 Диаметр выходного отверстия оросителя – 12,1 и 15,2 мм.

1.4 По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5 ºС, а в воздушной системе минус 60 ⁰С.

1.5 Ороситель изготавливается:

  • без покрытия (в обозначении буква «о»);

  • с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

1.6 Ороситель изготавливается:

  • без резьбового герметика;

  • с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

1.7 Пример записи обозначения оросителя по ГОСТ Р 51043-2002 г при его заказе (в скобках указана маркировка оросителей):

СВС0-РВд0,47-R1/2/Р57.В3-«ССВ-12» - белый (СС-В – 0,47 – 57 ºС – дата) СВС0-РВо0,80-R1/2/Р57.В3-«ССВ-15» - бронза (СС-В – 0,80 – 57 ºС – дата).

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики представлены в таблице1.

Наименование параметра Значение для оросителя с диаметром выходного отверстия
12,1 мм 15,2 мм
Рабочее давление, МПа:
-минимальное
-максимальное		 0,05
1,0
Защищаемая площадь при высоте установки
оросителя
0,145
м
над
орошаемой
поверхностью и давлении 0,1(0,2) МПа, м2		 3 3 (3)
Средняя
интенсивность
орошения
при
высоте установки оросителя 0,145 м над
орошаемой
поверхностью
и
давлении
0,1(0,2) МПа, не менее, дм3/(с×м2)		 0,30 0,40 (0,50)
Коэффициент производительности,
дм3/(с×10×МПа0,5)		 0,47 0,80
К-фактор, GPM/PSI0,5 (LPM/bar0,5) 6,1 (89,1) 10,4 (151,8)
Габаритные размеры, не более, мм:
-высота
-ширина		 58
46
Масса, не более, кг 0,054 0,053
Присоединительная резьба R1/2
Номинальная температура срабатывания, °С 57±3/68±3/79±3/93±3
Условное время срабатывания, с 300/300/330/380
Предельно допустимая рабочая температура,
°С		 до 38 включ./до 50 включ./от 51 до 58 включ./от 53 до 70 включ.
Маркировочный цвет жидкости в стеклянной
колбе		 оранжевый/красный/желтый/зеленый
Коэффициент тепловой инерционности
оросителя Кт.и., (м×с)0,5*:
- с колбой Ø3 мм
- с колбой Ø5 мм		 <50
≥80		 -
≥80
*По технической документации производителя колб.

|*По технической документации производителя колб.|||

ДАЭ 100.286.000-02 ПС 3

3 УСТРОЙСТВО И УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

3.1 Ороситель, представленный на рисунке 1, состоит из: корпуса 1; запорного устройства, включающего в себя тарельчатую пружину 2, крышку 3 и стеклянную термоколбу 4; винта 5; розетки 6.

Рисунок 1 – Схема оросителя «ССВ»

3.2 Оросители рекомендуется монтировать в приварные муфты ЗАО «ПО «Спецавтоматика» (внутренняя цилиндрическая резьба по ГОСТ 6357-81). Предприятие не несет ответственности за повреждения при монтаже и нарушение работоспособности оросителей, вызванные ненадлежащим качеством муфт других производителей.

3.3 Перед установкой оросителя следует провести визуальный осмотр:

  • на наличие маркировки на розетке и товарного знака на корпусе;

  • на отсутствие разрушения колбы или трещин в колбе и утечки жидкости из колбы;

  • на отсутствие механических повреждений дужек корпуса, розетки и присоединительной резьбы.

3.4 Для оросителей без резьбового герметика герметичность соединения обеспечивается с помощью уплотнительного материала (лен сантехнический чесаный, лента ФУМ, анаэробные герметики). Для оросителей с резьбовым герметиком дополнительных уплотнительных материалов не требуется.

3.5 Герметичность резьбового соединения оросителя при монтаже обеспечивается закручиванием оросителя в приварную муфту (фитинг) до получения зазора не менее 1,5 мм между торцом муфты (фитинга) и фланцем оросителя.

Затяжка оросителя с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения).

Внимание!

Резьбовой герметик имеет свойство самоуплотнения при контакте с водой .

В случае обнаружения капель воды по месту соединения оросителя с муфтой (фитингом) при проведении гидравлических испытаний трубопроводов с установленными оросителями следует довернуть ороситель на ¼ оборота.

3.6 Оросители могут монтироваться совместно с решеткой защитной ДАЭ 100.418.000. Порядок сборки указан в документе «Порядок сборки решетки защитной» (вложен в упаковку).

ДАЭ 100.286.000-02 ПС 4

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Работы, связанные с монтажом и эксплуатацией оросителя, должны проводиться персоналом, имеющим право на проведение работ с изделиями трубопроводной арматуры, работающими под давлением, изучившим настоящий паспорт и при соблюдении требований ГОСТ 12.2.003-91.

5 КОМПЛЕКТ ПОСТАВКИ

5.1 Комплект поставки оросителей включает в себя:

  • ороситель – ____;

  • паспорт – 1 на упаковку;

  • ключ специальный универсальный – 1 на упаковку*;

  • муфта приварная – по количеству оросителей*.

*Определяется заказом в качестве дополнительной поставки.

6 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

6.1 Ороситель СВС0-РВ__-R1/2/Р.В3 - «ССВ-»-__, партия №_ (№ ТП_) соответствует требованиям ТУ 4854-054-00226827-2002 (ТУ 28.29.22-054-00226827-2019), ГОСТ Р 51043-2002 и признан годным для эксплуатации. ОТК _ штамп ОТК __ личная подпись число, месяц, год

7.1 Ороситель упакован в соответствии с требованиями ТУ 4854-054-00226827-2002 (ТУ 28.29.22-054-00226827-2019).

Упаковщик __ ____ _______

личная подпись расшифровка подписи число, месяц, год

8.1 Транспортирование оросителей, упакованных в ящики, должно осуществляться в крытых транспортных средствах любого вида на любые расстояния в соответствии с правилами, действующими на данный вид транспорта.

8.2 Условия хранения в части воздействия климатических факторов внешней среды по категории размещения 3 ГОСТ 15150-69, при этом оросители должны храниться в помещении при температуре не выше 38 °С в условиях, исключающих непосредственное влияние на них атмосферных осадков и на расстоянии не менее 1 м от источника тепла.

8.3 При транспортировании оросителей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846-2002.

9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1 Изготовитель гарантирует соответствие оросителей требованиям ТУ 4854-054-00226827-2002 (ТУ 28.29.22-054-00226827-2019) при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.

9.2 Гарантийный срок эксплуатации оросителей – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня приёмки ОТК.

9.3 Гарантийный срок хранения оросителей с резьбовым герметиком составляет 24 месяца с момента приемки ОТК.

9.4 Установленный производителем срок службы спринклерных оросителей – 10 лет с момента ввода в эксплуатацию.

ДАЭ 100.286.000-02 ПС 5

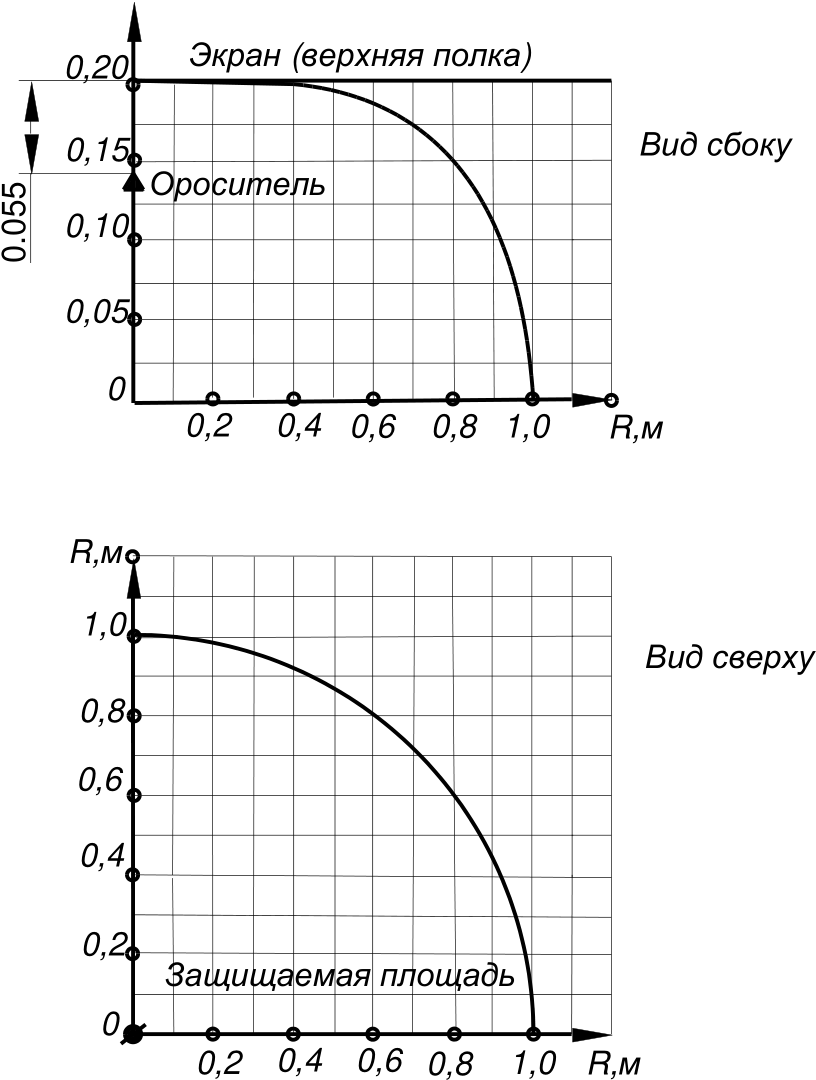

10 КАРТА ОРОШЕНИЯ

ОРОСИТЕЛЯ СПРИНКЛЕРНОГО СТЕЛЛАЖНОГО «ССВ»

защищаемая площадь – 3 м[2]

ДАЭ 100.286.000-02 ПС 6

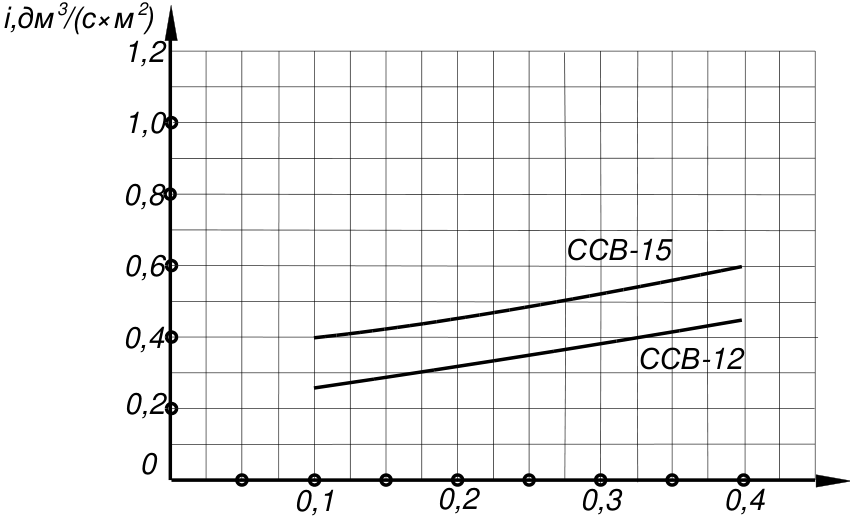

11 ЭПЮРЫ ЗАВИСИМОСТИ

СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ

защищаемая площадь – 3 м[2]

Примечания:

1 Коэффициент производительности:

– К= 0,47 для «ССВ-12»;

  • К= 0,80 для «ССВ-15».

2 Защищаемая площадь – S=3,0 м[2] (R=1,00 м).

3 Орошаемая площадь – S=9,6 м[2] (R=1,75 м).

4 Установка оросителя:

– расстояние от розетки оросителя до экрана (верхней полки) – 0,055 м

– расстояние от розетки оросителя до орошаемой поверхности (верхней кромки загруженного стеллажа) – 0,145 м.

5 Средняя интенсивность орошения на защищаемой площади при высоте установки оросителя над уровнем орошаемой поверхности 0,145 м указана на «Эпюре зависимости средней интенсивности орошения от давления на защищаемой площади».

6 В Приложении А указана информация для защищаемой площади 5,3 м[2] .

7 При использовании в качестве огнетушащего вещества воды со смачивателем на основе пенообразователя общего назначения (тип «S»):

  • средняя интенсивность орошения принимается в 1,5 раза меньше указанной на эпюре;

  • расчетное давление перед оросителем определяется по формуле:

Р = (Q/(1,5×10×К))[2] ,

где Q – расход оросителя на воде при заданных давлениях, дм[3] /с;

К – коэффициент производительности оросителя, дм[3] /(с×10×МПа[0,5] ).

ДАЭ 100.286.000-02 ПС 7

Приложение А

КАРТА ОРОШЕНИЯ

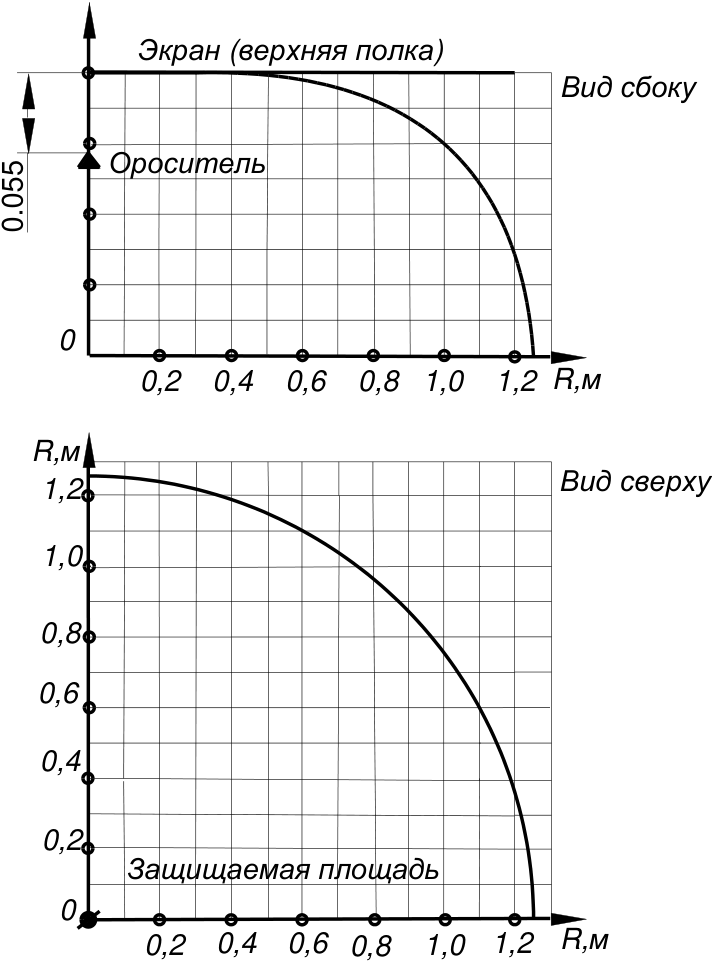

ОРОСИТЕЛЯ СПРИНКЛЕРНОГО СТЕЛЛАЖНОГО «ССВ» защищаемая площадь – 5,3 м[2]

ДАЭ 100.286.000-02 ПС 8

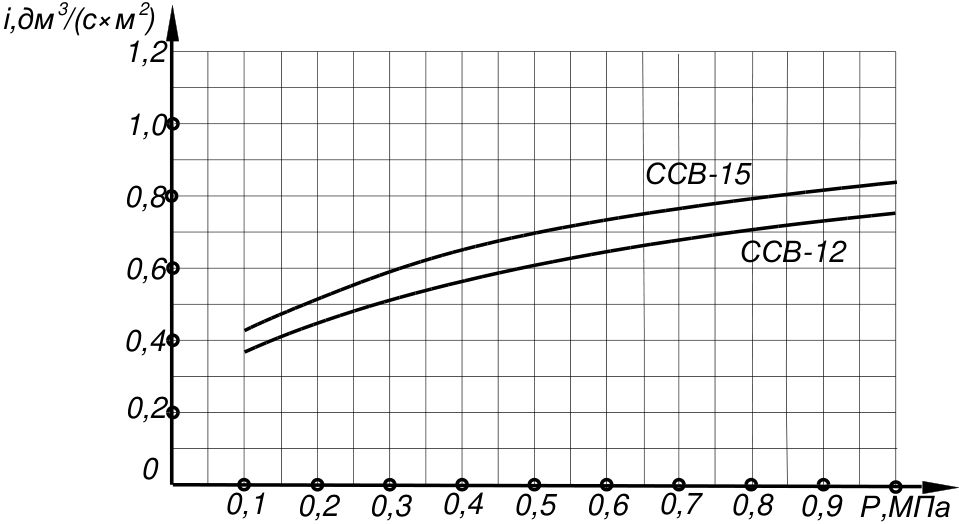

ЭПЮРЫ ЗАВИСИМОСТИ

СРЕДНЕЙ ИНТЕНСИВНОСТИ ОРОШЕНИЯ ОТ ДАВЛЕНИЯ

защищаемая площадь – 5,3 м[2]

Примечания:

1 Коэффициент производительности:

– К= 0,47 для «ССВ-12»;

– К= 0,80 для «ССВ-15».

2 Защищаемая площадь – S=5,3 м[2] (R=1,30 м).

3 Орошаемая площадь – S=9,6 м[2] (R=1,75 м).

4 Установка оросителя:

– расстояние от розетки оросителя до экрана (верхней полки) – 0,055 м;

– расстояние от розетки оросителя до орошаемой поверхности (верхней кромки загруженного стеллажа) – 0,145 м.

5 При использовании в качестве огнетушащего вещества воды со смачивателем на основе пенообразователя общего назначения (тип «S»):

  • средняя интенсивность орошения принимается в 1,5 раза меньше указанной на эпюре;

  • расчетное давление перед оросителем определяется по формуле:

Р = (Q/(1,5×10×К))[2] ,

где Q – расход оросителя на воде при заданных давлениях, дм[3] /с;

К – коэффициент производительности оросителя, дм[3] /(с×10×МПа[0,5] ).

Сертификат соответствия №ЕАЭС BY/112 02.01. ТР043 033.01 00375, действителен по 29.05.2029. СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
